DTP3 T 212 D

用于 USB-C 和 HDMI 信号的 2 路输入 4K/60 DTP3 发送器 - Decorator 型墙面板
主要特性
  • 通过单根 CAT 6A 屏蔽电缆将 USB-C® 视频、HDMI、音频、电源以及控制信号传输至 100 m (330') 远的距离
  • 支持分辨率高达 4K/60 @ 4:4:4 的计算机和视频信号，包括 5K
  • 支持超宽的屏幕宽高比，包括 21:9 和 5K
  • 模拟立体声音频加嵌
  • 各路输入之间的自动切换
  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D 和高清无损的音频格式

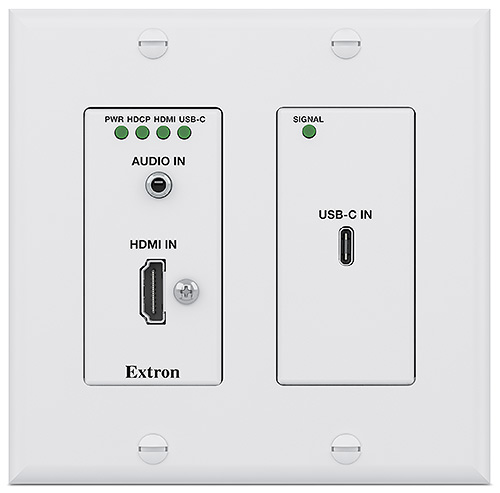

The Extron DTP3 T 212 D
型号 产品说明 产品编号
 DTP3 T 212 D USB-C, HDMI Decorator 型发送器，黑色 – 330' (100 m) 60-1714-52
 DTP3 T 212 D USB-C, HDMI Decorator 型发送器，白色 – 330' (100 m) 60-1714-53

Extron DTP3 T 212 D 是一款 2 路输入 Decorator 型发送器，可通过单根 CAT 6A 屏蔽电缆将 USB‑C® 视频、HDMI、音频、电源和控制信号发送至 100 m (330') 远的距离。它支持分辨率高达 4K/60 @ 4:4:4 的视频信号，并符合 HDCP 2.3 标准。DTP3 T 212 D 可传输各种兼容的无压缩视频分辨率，从而最大化增强图像品质及减少延迟。它提供许多便于集成的特性，如 EDID Minder®、各路输入之间的自动切换、模拟立体声音频嵌入以及用于远程视音频设备控制的双向 RS-232 扩展。此外，通过同一根双绞线电缆远程供电的功能也简化了安装。DTP3 T 212 D 提供黑色或白色外观，可将 HDMI 和 USB-C 输入连接隐蔽地放置在讲台、桌下或其他要求严苛的专业环境中。

DTP3 T 212 D 能够对数据速率高达 18 Gbps 的 HDMI 2.0b 信号进行可靠的长距离传输。该双绞线墙面板发送器支持 HDR、高达 12 位的色深、3D 和嵌入的高清无损音频格式。此外，DTP3 输出可以配置为将视频、嵌入的音频以及双向 RS-232 信号发送至支持 HDBaseT 的显示设备。它可在信号源和显示设备之间保持持续的 EDID 和 HDCP 的 DDC 通信，确保了设备间直接的兼容性和最佳的信号传输。其两单元的墙面板外形结构可将 HDMI 和 USB-C 输入连接隐蔽地放置在墙壁、桌子、书柜、讲台和地插盒中。

可简化集成的特性

为了增强及简化设备的集成，确保最佳的系统性能，DTP3 T 212 D 采用了 Extron EDID Minder，它可自动地管理并保持与每个信号源持续的 EDID 通信。该技术确保所有的信号源都能正常开机并可靠地输出显示内容。

前面板 LED 指示灯可对每路输入的信号存在、HDCP 和电源状态以及输出的链路状态提供即时可视确认。另外还有单独的 LED 灯用于指示 DTP3 T 212 D 是否配置为自动切换活动输入。

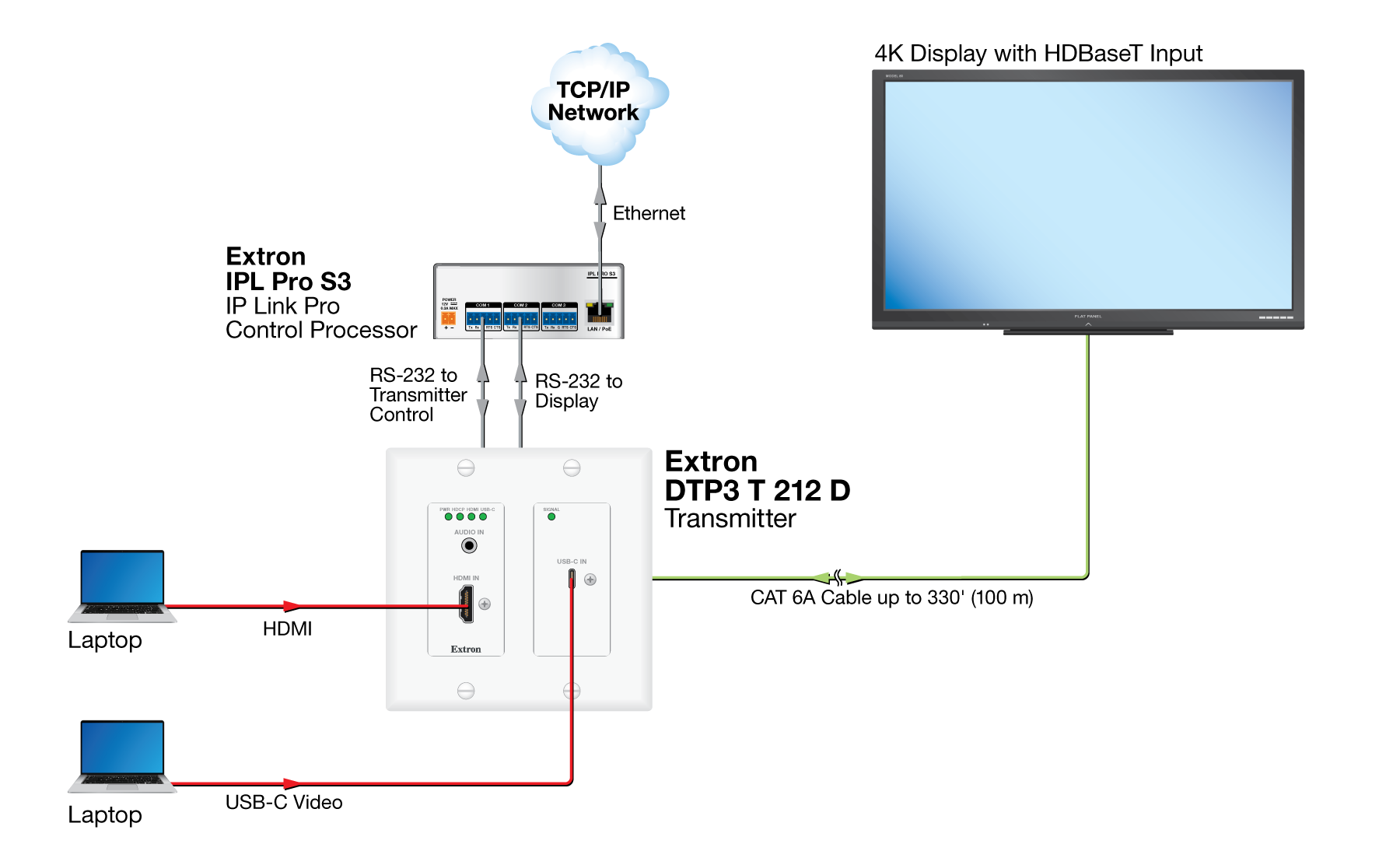

DTP3 输出可配置为与具有 HDBaseT 功能的显示设备相兼容，并通过同一根 CAT 6A 双绞线电缆将 HDMI 源信号发送至 100 m (330') 远的距离。该发送器还兼容各种多通道音频信号，实现了独立音频信号源的可靠运行。

便捷的控制和电源

DTP3 T 212 D 提供了许多集成商友好的特性，有助于简化安装。它可同时传输来自控制系统、用于视音频设备控制的双向 RS-232 信号。控制信号可与视频信号一起传输，无需额外布线即可远程操作视音频设备。

此 DTP3 墙面板发送器可通过 CAT 6A 屏蔽电缆，由具有 DTP3 功能的产品远程供电。此外，它还可配置为向连接的接收器供电，允许两台设备共用一个电源。

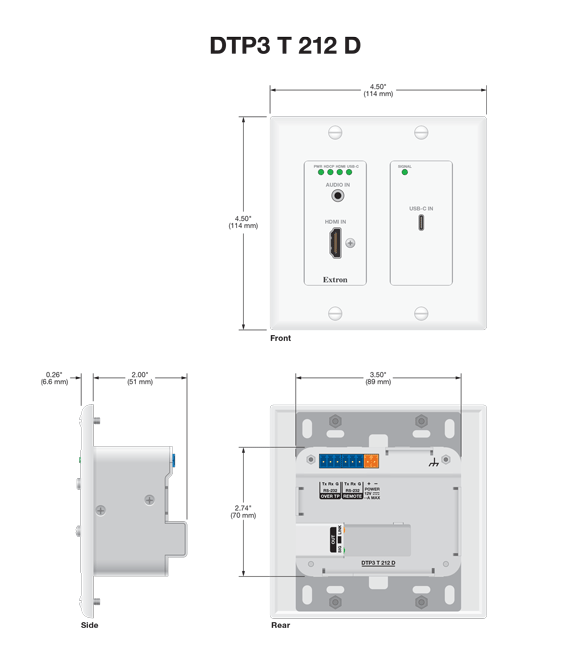

前面板上的 USB-C 配置端口提供便捷的信息访问和直接固件升级。DTP3 T 212 D 使用 Extron PCS (产品配置软件) 进行简单的配置。其用户友好的 GUI 非常直观且易于导航。该软件应用程序可加快设置和调试，便于实时的操作和监控。DTP3 T 212 D 可安装在随附的两单元 decorator 型墙面板内，适用于标准的美式两单元接线盒。

为确保 DTP3 系统实现最佳性能，Extron 推荐使用 XTP DTP 22 电缆和附件。这些 22 AWG 屏蔽双绞线电缆、屏蔽 RJ‑45 插头、插座和耦合器设计能够满足 18 Gbps 速率运行的 DTP3 产品的最佳性能。Extron XTP DTP 22 电缆带宽支持 500 MHz，采用 S/FTP 设计，4 根屏蔽 22 AWG 双绞线导体包裹在整体编织屏蔽层内。这种设计方式确保了出色的性能表现和抗噪能力。
