DTP3 T 301

用于 4K/60 HDMI 和 USB 数据的 DTP3 发送器
主要特性
  • 通过单根 CAT 6A 屏蔽电缆将 HDMI、USB 数据、控制和音频信号传输至 100 m (330') 远的距离
  • 支持分辨率高达 4K/60 @ 4:4:4 的计算机和视频信号，包括 5K
  • USB 2.0 信号延长
  • 支持超宽的屏幕宽高比，包括 21:9 和 5K
  • 模拟立体声音频加嵌
  • 符合 HDCP 2.3 标准
The Extron DTP3 T 301
型号 产品说明 产品编号
 DTP3 T 301 HDMI 4K/60 和 USB 数据发送器 - 330' (100 m) 60-1773-52

DTP3 T 301 是一款长距离数字双绞线发送器，可通过单根 CAT 6A 屏蔽电缆将 HDMI、USB 2.0、音频和双向 RS‑232 信号发送至 100 m (330') 远的距离。它提供 1 路 HDMI 输入、1 个 USB 主机接口和 1 路镜像 HDMI 输出。发送器支持分辨率高达 4K/60 @ 4:4:4 色度取样的视频信号、EDID 管理器 (EDID Minder®) 和 HDCP 2.3。为了增强图像品质及减少延迟，它支持各种兼容的视频分辨率以无压缩方式传输。DTP3 T 301 的薄型外壳与远程供电功能相结合，使其非常适合隐蔽地放置在讲台、桌下或其它符合应用需求的空间。

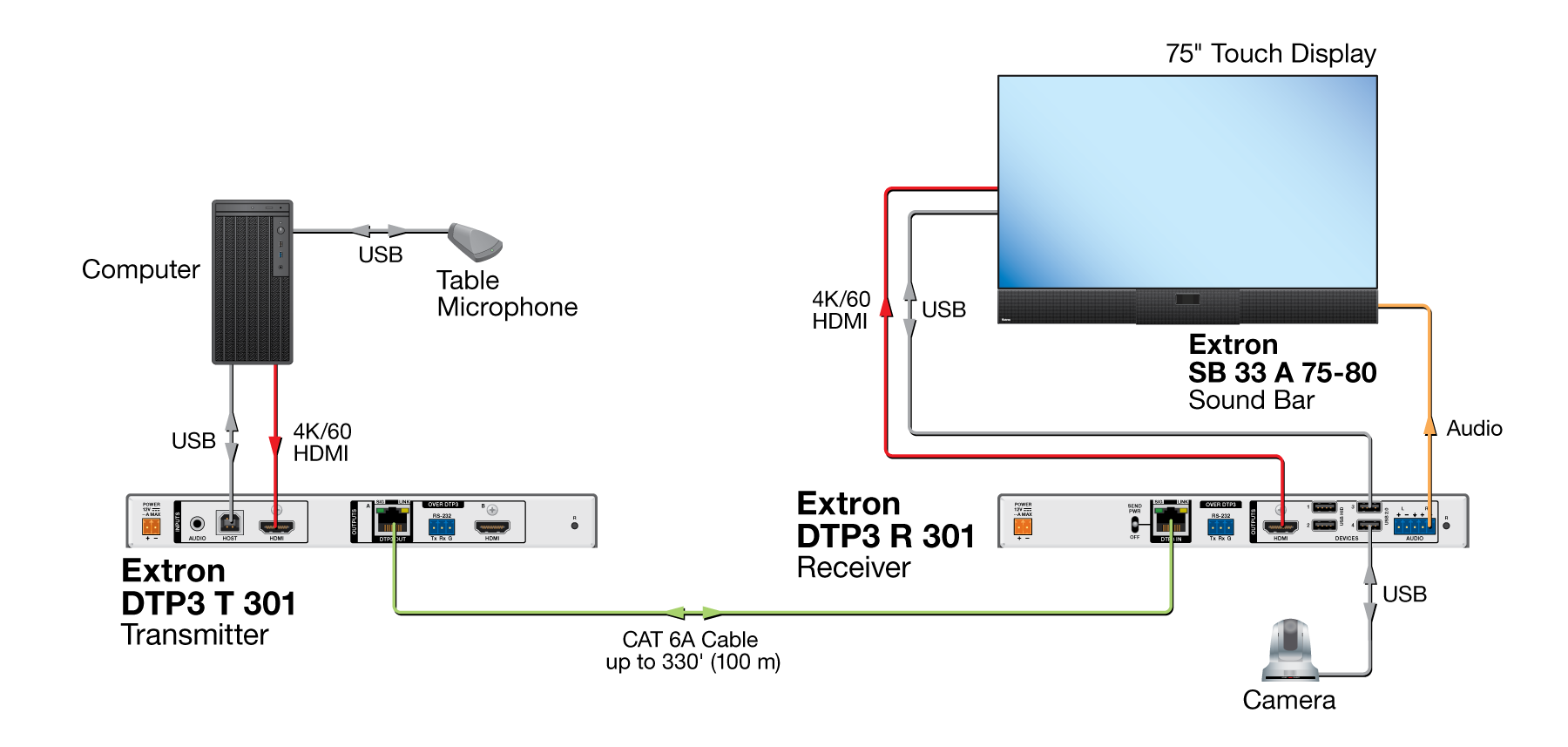

DTP3 T 301 发送器能够对 HDMI 2.0b 信号进行可靠的长距离传输，并支持高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D 和嵌入的高清无损音频格式。它可在信号源和显示设备之间保持持续的 EDID 和 HDCP 的 DDC 通信，确保了设备间最佳的信号传输。发送器包括一路音频输入，可单独将音频信号加嵌到视频流中。DTP3 T 301 发送器可在点对点 USB 扩展应用中与 DTP3 R 301 接收器配合使用，并且与其他支持 DTP3 的产品相兼容。

USB 信号延长

DTP3 T 301 发送器支持数据速率高达 480 Mbps 的 USB 2.0 至 1.1 设备， 并兼容可运行 USB 2.0 数据速率的 USB 3.0 设备。它集成 USB 信号延长功能，可通过传输 HDMI 信号的同一根双绞线电缆连接外围设备。发送器具有的外围设备仿真功能可支持主机与 USB 设备之间连续的通信。该技术确保在系统启动期间即使没有键盘或鼠标连接，也能识别 USB 端口。

可简化集成的特性

为了增强及简化 HDMI 设备的集成，确保最佳的系统性能，DTP3 T 301 采用了 Extron EDID 管理器 (EDID Minder)。该技术可自动地管理并保持与信号源之间的 EDID 通信，确保信号源能正常启动并可靠地输出内容至显示设备。

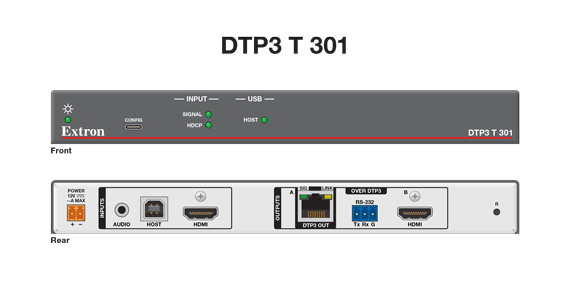

前面板 LED 指示灯可对 HDMI 和 USB 主机输入信号存在、HDCP 和电源状态提供即时可视确认。后面板上的缓冲 HDMI 输入环通提供一路输出信号来驱动本地显示器。

便捷的控制和电源

DTP3 T 301 提供许多易于集成的特性，有助于简化安装。它可同时传输来自控制系统、用于视音频设备控制的双向 RS-232 信号。双向 RS-232 控制信号可与视音频信号一起传输，无需额外布线即可远程操作视音频设备。前面板上的 USB-C® 配置端口提供方便的信息访问和固件升级。DTP3 T 301 使用 Extron PCS (产品配置软件) 进行简单的配置。用户友好的 GUI 非常易于导航。该软件应用程序可加快设置和调试，并便于实时的操作和监控。

发送器可通过屏蔽双绞线电缆，由具有 DTP 330 功能的产品远程供电，允许两台设备共用一个电源 它容纳在 1" (2.5 cm) 高、半机架宽的金属外壳内。该薄型设计使其能够隐蔽地放置在狭小的空间内。

为确保最佳性能，Extron 建议使用 XTP DTP 22 电缆和附件。这些 22 AWG 屏蔽双绞线电缆、屏蔽 RJ‑45 插头、插座和耦合器设计能够满足 18 Gbps 速率运行的 DTP3 产品的最佳性能。Extron XTP DTP 22 电缆带宽支持 500 MHz，采用 S/FTP 设计，4 根屏蔽 22 AWG 双绞线导体包裹在整体编织屏蔽层内，提供了出色的性能表现和抗噪能力。

DTP3 T 301 适合各类需要延长 HDMI、音频、数据速率达 480 Mbps 的 USB 和控制信号的环境，包括法庭、会议室、教室、演讲报告厅和教堂。
