DTP3 T 203

集成 DTP3 发送器的 3 路输入 4K/60 切换器
主要特性
  • 通过单根 CAT 6A 屏蔽电缆将 USB-C® 视频、HDMI、嵌入式音频、电源以及控制信号传输至 100 m (330') 远的距离
  • 支持分辨率高达 4K/60 @ 4:4:4 的计算机和视频信号，包括 5K
  • 为 USB-C 信号源设备提供高达 60 W 的电源
  • 支持超宽的屏幕宽高比，包括 21:9 和 5K
  • 各路输入之间的自动切换
  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D、高清无损的音频格式和 CEC

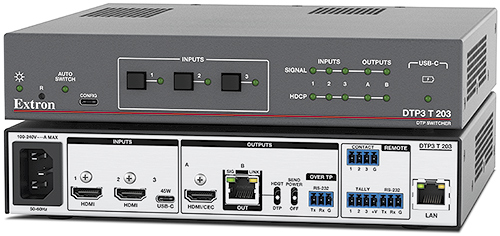

The Extron DTP3 T 203
型��� 产品说明 产品编号
 DTP3 T 203 3 路输入 4K/60 切换器 – 330' (100 m) 60-1885-52

Extron DTP3 T 203 是一款 3 路输入发送器，可通过单根 CAT 6A 屏蔽电缆将 USB-C® 视频、HDMI、嵌入式音频、电源和控制信号发送至 100 m (330') 远的距离。它支持分辨率高达 4K/60 @ 4:4:4 的视频信号，并符合 HDCP 2.3 标准。为了增强图像品质及减少延迟，它还能对所有支持的视频分辨率实行无压缩传输。双缓冲 HDMI 和 DTP 输出、60 W USB-C 充电和以太网远程控制等功能有助于在专业环境中的集成。易于集成的特性包括 EDID 管理器 (EDID Minder®)、各路输入之间的自动切换以及用于远程视音频设备控制的双向 RS-232 直通。DTP3 T 203 发送器的标准半机架宽外壳非常适合隐蔽地放置在讲台内、桌下或其它符合应用需求的空间。

DTP3 T 203 可对数据速率高达 18 Gbps 的 USB‑C 和 HDMI 视频信号提供可靠的切换和传输。它能自动在各个信号源之间进行切换，用以简化操作。DTP3 输出可以配置为将视频和嵌入的音频以及双向 RS-232 信号发送至具有 HDBaseT™ 功能的显示设备。

全面的 EDID 管理

为了确保专业的视音频系统预期工作，正确地管理视频信号源与接收设备之间的 EDID 通信极为重要。正确的 EDID 管理使信号源设备能够发送最佳格式与参数的视频和音频信号，以更好地匹配显示设备的功能。错误的 EDID 处理会导致欠佳的图像质量、无图像显示或劣质音效。DTP3 T 203 提供了一套 Extron 独有的工具和功能，可实现对 EDID 管理的完整控制。EDID Minder 技术提供了一个 EDID 文件库，可应用于任一视频输入。其它 EDID 可以从连接的显示器采集或由用户自己上传。EDID Manager 2.1 是一款可免费下载的 Windows® 工具，可用于查看及编辑 EDID 文件。该软件可实现视频格式最优化，并提供色彩取样、色深处理以及音频调整功能。编辑的文件可以被保存、添加到文件库或轻松地应用于系统设备上。

可简化集成的特性

DTP3 T 203 根据显示设备的 EDID 自动地调整色深，防止信号源与显示设备之间的颜色兼容性问题。前面板 LED 指示灯对 HDCP 验证及每路输入和输出的信号存在状态提供了可视确认。如果 HDCP 加密内容被发送至一个不符合标准的显示设备时，输出的全屏绿色信号就会表明被保护内容无法在显示设备上显示。

DTP3 发送器提供更多方便且易于集成的特性，有助于简化安装。它可以设置为传输嵌入的数字音频，并对来自控制系统、用于视音频设备控制的双向 RS-232 信号进行传输。镜像 HDMI 输出支持双显示器应用，可将信号分配到本地显示器和远程终端。该设备通过 USB-C 提供高达 60 W 的功率，可为笔记本电脑或其他个人设备充电。它也可以配置为向连接的 DTP3 接收器供电，同时提供 45 W 的 USB-C 充电。

方便的控制选项包括前面板控制，RS-232、以太网和带状态指示输出的触点闭合。DTP3 T 203 使用 Extron PCS (产品配置软件) 轻松进行配置，它具有用户友好的图形用户界面 (GUI)，能够非常方便地进行导航。该软件应用程序可加快设置和调试，提供实时的操作和监视，并能在同一会话中配置多个设备。此外，内置网页还提供系统状态和设置页面，以便使用标准浏览器进行设备监控和故障排除。

Extron 建议使用经 Extron 验证的 XTP DTP 22 屏蔽双绞线电缆、RJ-45 屏蔽插头、插座和耦合器，它们与 Extron DTP 系列产品配合使用能够提供最佳的信号传输。该电缆支持 475 MHz，采用 SF/UTP 设计，4 根非屏蔽 22 AWG 双绞线导体包裹在整体编织网和铝箔屏蔽层内，提供了出色的性能表现和抗噪能力。
