MGP 641 xi 5K

集成 DTP3 延长功能的 5K 多窗口处理器

主要特性

在单个具有实时或静态背景的画布上显示多达 4 个源窗口
所有 HDMI 输入和输出均支持 5K 信号
Extron LinkLicense^® 实时注解功能
4 路 HDMI 输入 - MGP 641 xi 5K
4 路 12G-SDI 和 4 路 HDMI 输入 - MGP 641 xi 5K SDI
高级 Extron Vector™ 4K 图像解析度转换引擎

型号	产品说明	产品编号
MGP 641 xi 5K	四窗口，带 HDMI 输入	60-1574-13
MGP 641 xi 5K SDI	四窗口，带 HDMI 和 12G-SDI 输入	60-1574-14
LinkLicense	MGP 641 xi 注解升级	79-2599-01

Extron MGP 641 xi 5K 是一款带图像解析度转换功能并支持 4 路 5K HDMI 信号源同屏演示的多窗口处理器。它支持 16:9 的宽高比，以及 21:9 和 32:9 的超宽屏幕宽高比显示。它采用 Extron Vector™ 4K 图像解析度转换技术，并通过 Extron LinkLicense^® 实现注解功能。这款符合 HDCP 2.3 标准的处理器支持实时的非解析度转换内容作为动态底图显示，且信号源窗口可在输出画布上自由排列。MGP 641 xi 5K SDI 型号支持 12G‑SDI 信号源。HDMI 和 DTP3 输出可将相同信号传输至本地和远程显示器，并支持横向或纵向图形显示。MGP 641 xi 5K 通过自定义窗口、转换特效以及可选的屏幕注解等功能优化了内容演示，是各类高端环境和现场活动的理想之选。

所有输入和输出均支持 5K 信号

MGP 641 xi 5K 提供 4 路 HDMI 输入，可支持分辨率高达 5120x2880、带 4:4:4 色彩取样的信号。MGP 641 xi 5K SDI 包含 4 路可独立选择的输入，并支持 HDMI 和 12G-SDI 信号源连接。所有 4 路信号源可同时显示。两款型号均具有 1 路 HDMI 背景输入，可将未经转换的全动态内容作为信号源窗口的底图实时显示。此路输入支持横向模式下高达 4K/60 的分辨率，纵向模式下 4K/30 的分辨率，以及横向和纵向模式下 5120x2880/30 的分辨率。背景输入还能级联 4 台 MGP 641 xi 处理器，可创建多达 16 个窗口的大型数字画布。

单路 HDMI 输出支持分辨率高达 5120x2880、带 4:4:4 色彩取样的视频信号。DTP3 输出可通过单根 CAT6A 屏蔽电缆将未压缩 4K/60 和 5K 信号延长至 100 m (330') 远的距离。双向 RS-232 信号可以从控制系统插入，并通过该电缆与视音频信号一起传输，进而实现对信号源或显示器的远程控制。为了简化集成，还可通过同一根 CAT6A 屏蔽电缆为部分 DTP3 终端设备供电。该端口可通过 SIS™ (简单指令集) 命令协议或拼接墙配置软件 (VCS) 设置为支持 DTP3、XTP^® 或 HDBaseT 传输。

灵活的窗口和预设管理

多达 4 个实时视频源可以叠加显示在背景底图上，底图可以是实时视频、静态图片或固定一种颜色。窗口布局和背景底图可作为预设保存，以便后期通过硬切或动画转场效果进行调用。预设包含了所有窗口的大小、位置和优先级信息，可通过 RS‑232、以太网或 USB 端口进行保存、调用及命名。总共有 128 个内存位置用来存储窗口预设。

自动布局模式还能自动检测活动的输入信号或图像，将窗口配置为全屏、并排、金字塔或四画面分割的布局方式。当检测到信号或从输入端移除信号时，窗口布局会自动调整，以适应新的信号源选择。

高级 Vector 4K 图像解析度转换

MGP 641 xi 5K 多窗口处理器采用 Extron 独有的 Vector 4K 图像解析度转换引擎，它由 Extron 自主研发，提供了最佳品质的图像升频和降频转换。Vector 4K 集成多种 Extron 专有的图像解析度转换技术以及一组全新的图像处理算法，可提供高清无损的转换性能。该技术能够为高达 5120x2880 的视频信号提供清晰、准确的 4:4:4 处理和图像解析度转换，并且在对源信号进行降频转换以适应较小窗口或较低分辨率的显示器时也不会损失关键的图像细节。

通过选配的 Extron LinkLicense 支持实时注解功能

用于 MGP 641 xi 注解的 LinkLicense^® 是一项选配功能，可允许演示者通过触摸显示屏或鼠标在实时视频或演示文稿上进行注解。直观、可定制的屏幕菜单也使注解工作变得更加快速而简单。此外，注解后的屏幕图像也可以被捕捉并保存到设备内存或移动 U 盘中。

通过用户友好的屏幕菜单就能快速访问以下主要注解工具：

指针
徒手画
线条
箭头

矩形
椭圆
尺寸选择
擦拭

着色
填充
撤消

恢复
清除
窗口预设

完整的 EDID 管理

为了确保专业的视音频系统预期工作，正确地管理视频信号源与接收设备之间的 EDID 通信极为重要。精确的 EDID 管理使源设备能够发送最佳格式和参数的视音频信号，从而更好地匹配显示设备的功能。错误的 EDID 处理会导致图像质量欠佳、无图像显示或劣质音效。

一套 Extron 独有的工具可对 EDID 管理进行完整的控制。EDID Minder^® 技术提供了一个 EDID 文件库，可应用于任一视频输入。其他 EDID 可从连接的显示器获取或由用户自己上传。EDID Minder 可通过 VCS 轻松访问。EDID Manager 2.1 是一款可免费下载的 Windows^® 工具，适用于查看及编辑 EDID 文件。该软件可实现视频格式最优化，并提供色度取样、色深处理以及音频调整功能。编辑的文件可以被保存、添加到文件库或轻松地应用于系统设备上。

集成音频支持

来自四个窗口或背景输入的任一路数字音频都可以被解嵌，或作为嵌入式数字音频进行直通。多通道比特流格式可以传送到 HDMI 和 DTP3 输出。此外，嵌入式双通道 PCM 音频可通过 DTP3 输出进行延长，或作为平衡或非平衡立体声音频被提取至模拟输出。

本地和远程系统控制

MGP 641 xi 5K 处理器具有前面板控制和直观的屏幕菜单，可快速地访问各种功能。此外，本地 USB 控制功能允许用户使用连接的鼠标或触摸屏轻松调整窗口的大小和位置。它们可通过 USB、RS-232 和以太网进行远程配置和控制，也可以通过 Extron VCS 软件进行配置，这是一款用户友好的应用程序。该程序可加快设置和调试，提供实时的操作和监控，并能在同一会话中配置多个 Extron 产品。

特性

在单个具有实时或静态背景的画布上显示多达 4 个源窗口 — 无需多台显示器，简化了系统设计。

所有 HDMI 输入和输出均支持 5K 信号 — 支持分辨率高达 5120x2880、带 4:4:4 色彩取样的 HDMI 输入和输出信号。MGP 641 xi 5K SDI 还支持分辨率高达 4096x2160 @ 60 Hz、带 4:2:2 色彩取样的 12G‑SDI 输入信号。

Extron LinkLicense^® 实时注解功能 — MGP 641 xi 的可选 LinkLicense 注解功能允许演示者在直播视频和图形演示文稿上进行实时绘制和点画。

4 路 HDMI 输入 - MGP 641 xi 5K

4 路 12G-SDI 和 4 路 HDMI 输入 - MGP 641 xi 5K SDI

自动适应 SMPTE 和 ITU 数字视频标准，支持高达 12G-SDI 数据速率的 SDI 信号 - 仅限 MGP 641 xi 5K SDI — MGP 641 xi 5K SDI 提供的 SDI 输入可支持 12G、6G、3G、HD 和 SD‑SDI 信号。

DTP3 输出与支持 HDBaseT™ 的设备兼容 — DTP3 输出可以配置为将视频和嵌入的音频信号以及双向 RS-232 发送至支持 HDBaseT 的显示设备。

HDMI 背景输入 — 专用的原始分辨率输入可将来自 HDMI 信号源的现场内容或图像作为信号源窗口的底图实时显示。

支持 HDMI 2.0 参数标准，包括高达 18 Gbps 的数据速率、高达 12 位的色深和高清无损的音频格式

高级 Extron Vector™ 4K 图像解析度转换引擎 — Vector 4K 图像解析度转换引擎专为高品质的 4K 图像设计，可提供一流的图像升频和降频转换。

USB-A 端口 — 支持 USB 外围设备，用于控制窗口的大小和位置、访问注解 OSD 菜单以及存储捕获的屏幕图像。每个 USB 端口支持高达 5 Gbps 的数据速率。

使用 U 盘采集、存储和调用图像 — 注解的图像可以作为实时视频输出的快照被保存到内存或 U 盘中。

多种窗口转换效果 — 窗口预设切换支持溶解和硬切特效，可提供流畅、专业的演示效果。

集成的 DTP3 延长功能可通过单根 CAT 6A 屏蔽电缆将无压缩 4K/60 和 5K 视频信号传输至 100 m (330') 远的距离

兼容集成了 DTP3 和 DTP^® 功能的产品以及 XTP II CrossPoint^® 矩阵切换器 — 可与桌面型和墙面板接收器以及其他具有 DTP3 和 DTP 功能的产品混合搭配使用，以满足应用需求。它不兼容 DTP2 产品。MGP 641 xi 5K 处理器可以与 XTP^® 和 XTP II CrossPoint 矩阵切换器集成，在各演示地点与大型设施系统之间提供便捷的连接。

符合 HDCP 2.3 标准 — 确保内容受保护媒体的正常显示，以及与其他符合 HDCP 标准的设备之间的互操作性。

用户可选择的 HDCP 授权

HDCP 可视确认 — 当 HDCP 加密内容被发送至不兼容 HDCP 的显示器时，即会显示绿色窗口，可以从视觉上立刻确认受保护内容无法在该显示器上显示。

密钥管理器 (Key Minder^®) 持续地验证 HDCP 标准，用于快速、可靠的切换 — Key Minder 在输入和输出设备之间验证并保持持续的 HDCP 内容加密，确保在专业的视音频环境中实现快速、可靠的切换，并允许将一路源信号同时分配至两个或多个显示设备。

EDID 管理器 (EDID Minder^®) 自动地管理已连接设备之间的 EDID 通信 — EDID Minder 确保所有信号源开机时都能可靠地输出内容。

支持自定义 EDID 和输出分辨率 — 可通过上传定制的 EDID 文件或捕获来自显示设备或其他终端设备的 EDID 信息，来支持高达 600 MHz 像素时钟的用户自定义输出分辨率。

自定义输出分辨率 — 可最大程度上与不断发展的显示技术、非标准显示器和直视 LED 系统相兼容。

徽标图像键入和显示 — 徽标图形可以叠加到实时视频输出上��可将 BMP、JPG、PNG 或 TIFF 格式的图片上传至设备，并支持全屏图像显示，实现无黑屏的演示内容切换。处理器可存储多达 32 个徽标图像。

视频抠像 — 输入信号源的标题信息或其他内容可以叠加到节目图像上。

级联多个 MGP 641 xi 5K 处理器以提供更多窗口 — 可通过 HDMI 背景输入连接 4 台 MGP 641 xi 5K 设备，从而在单个显示屏上显示多达 16 个窗口。

完全可定制的窗口布局 — 可在单个数字画布上的任意位置设置 4 个窗口的尺寸、位置和重叠，同时还能调整其缩放和优先级。

输出旋转 — 重复的 HDMI 和 DTP3 输出信号可旋转 90°，以适应纵向或横向排列的显示屏。

动态输入检测 — Vector 4K 技术替代了传统的查询表，可对输入的数字视频信号参数进行动态分析，以提供精确的信号检测和解析度转换。这一功能有助于快速、灵活地检测标准分辨率和自定义分辨率。

自动布局模式 — 可根据活动的输入信号，将窗口自动配置为全屏、并排、金字塔或四画面分割的布局方式。

无缝演示来自上游设备的信号 — 来自上游切换器的信号可使用硬切、淡出到黑屏、无缝快切或无缝渐变等效果进行转换，提供了简洁、专业的画面演示。

图像冻结控制 — 可通过前面板、RS-232 或以太网控制来冻结窗口。

窗口静音控制 — 可通过前面板、RS-232 或以太网控制来添加或删除窗口。

可定制的窗口边框 — 为了轻松识别显示的内容，提供半透明的窗口边框以及可调整大小、颜色和位置的文字标签。

128 种窗口配置预设 — 共有 128 种默认的可定制窗口预设，每个窗口的大小、位置、优先级和边框样式能被快速保存及调用。

窗口预设效果 — 不同预设之间的过渡特效可设置为切入或动画。动画效果会动态调整 4 个窗口的大小，并将其重新定位到新预设的位置。其持续时间可调。

屏保模式 — 当无活动连接或 logo 显示时，可以设置为自动关闭输出至显示设备的视频和同步信号。连接的显示器会自动进入待机模式，可节省电量、隆低成本并延长液晶板的使用寿命。

可定制的屏幕时钟 — 一个数字时间格式的时钟可显示在屏幕的任意位置，用户可自定义其大小、颜色和时间/日期格式。

立体声音频解嵌 — 嵌入式 HDMI 两通道 PCM 音频可通过 DTP3 输出进行延长，或作为平衡或非平衡立体声音频被提取至模拟输出。

宽高比控制 — 窗口图像的宽高比可以通过选择 FILL 填充模式（提供全屏窗口显示）或 FOLLOW 跟随模式（保留输入信号的原始宽高比）进行控制。

前面板 LCD 显示屏控制 — 背光前面板按键及带导航控制的 LCD 菜单系统可简化操作，并能快速访问配置设定。

前面板 USB-C^® 配置端口 — 可轻松地进行系统配置，无需使用后面板。

易于使用的配置和控制软件 — Extron 拼接墙配置软件 (VCS) 可通过任务导向的直观界面减少配置和预设编程。

内置网页 — 通过直观的网络界面，使用标准浏览器进行设备监控和故障诊断。

用于校准和设置的内部视频测试图案和粉红噪声生成器

以太网监测和控制 — 可通过 LAN 或 WAN 实现控制和主动性监测。

使用 USB 触摸显示屏或鼠标调整窗口的大小和位置 — 使用连接的触摸显示屏或鼠标实现本地 USB 控制。

RS-232 控制端口 — 将串行指令集成到控制系统中。Extron 产品使用 SIS™ 协议，这是一组允许快速、轻松编程的基本 ASCII 代码命令。

前面板安全锁定 — 可将所有前面板功能锁定；所有功能均可以通过以太网、USB 或 RS-232 控制实现。

可机架安装的 1U 高、全机架宽金属机箱

随附 LockIt^® 电缆紧固托架 — 将 HDMI 电缆牢牢固定到设备上，无连接断开的风险。

内置 Extron Everlast™ 电源 — 该全球通用型电源具有经验证的高可靠性和低功耗，能够降低运行成本。

Extron Everlast 电源享有 7 年部件和人工保修

相兼容的接收器
	DTP3 R 201 D	4K/60 HDMI DTP3 接收器 - Decorator 型墙面板
	DTP3 R 201	带音频解嵌功能的 4K/60 HDMI DTP3 接收器
	DTP R DP 4K 230	用于 DisplayPort 信号的 DTP 接收器
	DTP R DP 4K 330	用于 DisplayPort 信号的长距离 DTP 接收器
	DTP HDMI 4K 230 Rx	用于 HDMI 信号的 DTP 接收器
	DTP DVI 4K 230 Rx	用于 DVI 信号的 DTP 接收器
	DTP HDMI 4K 330 Rx	用于 HDMI 信号的长距离 DTP 接收器
	DTP DVI 4K 330 Rx	用于 DVI 信号的长距离 DTP 接收器
	DTP R HWP 4K 231 D	用于 HDMI 信号的 DTP 接收器 - Decorator 型墙面板
	DTP R HWP 4K 331 D	用于 HDMI 信号的长距离 DTP 接收器 - Decorator 型墙面板

相兼容的接收器

DTP3 R 201 D

4K/60 HDMI DTP3 接收器 - Decorator 型墙面板

DTP3 R 201

带音频解嵌功能的 4K/60 HDMI DTP3 接收器

DTP R DP 4K 230

用于 DisplayPort 信号的 DTP 接收器

DTP R DP 4K 330

用于 DisplayPort 信号的长距离 DTP 接收器

DTP HDMI 4K 230 Rx

用于 HDMI 信号的 DTP 接收器

DTP DVI 4K 230 Rx

用于 DVI 信号的 DTP 接收器

DTP HDMI 4K 330 Rx

用于 HDMI 信号的长距离 DTP 接收器

DTP DVI 4K 330 Rx

用于 DVI 信号的长距离 DTP 接收器

DTP R HWP 4K 231 D

用于 HDMI 信号的 DTP 接收器 - Decorator 型墙面板

DTP R HWP 4K 331 D

用于 HDMI 信号的长距离 DTP 接收器 - Decorator 型墙面板

可选附件
	XTP DTP 22	用于 XTP Systems 和 DTP Systems 的屏蔽双绞线电缆

可选附件

XTP DTP 22

用于 XTP Systems 和 DTP Systems 的屏蔽双绞线电缆

相关产品
	VCS	拼接墙配置软件

相关产品

VCS

拼接墙配置软件

相似产品
	MGP 641 xi	集成 DTP3 延长功能的 4K/60 HDMI 多窗口处理器

相似产品

MGP 641 xi

集成 DTP3 延长功能的 4K/60 HDMI 多窗口处理器

技术参数

MGP 641 xi 5K and MGP 641 xi 5K SDI

specification

HDMI

Max. 4K and 5K Capabilities
Resolution and Refresh Rate	Chroma Sampling	Max. Bit Depth per Color
5120x1440 at 60 Hz	4:4:4	8 bit
5120x2880 at 30 Hz
4096x2160 at 60 Hz
3840x2160 at 60 Hz
4096x2160 at 30 Hz		10 bit
3840x2160 at 30 Hz		10 bit
4096x2160 at 60 Hz	4:2:0	8 bit
3840x2160 at 60 Hz	4:2:0	8 bit

SDI

ax. 4K Capabilities
Resolution and Refresh Rate	Chroma Sampling	Max. Bit Depth per Color
4096x2160 at 60 Hz	4:2:2	10 bit
3840x2160 at 60 Hz	4:2:2	10 bit

Frame rate¹

24, 25, 30, 50, or 60 Hz

Chroma sampling¹

4:4:4, 4:2:2, 4:2:0

Color bit depth¹

8 or 10 bits per color

Signal Type

HDMI 2.0, HDCP 2.3, 6G-SDI, 12G-SDI

Max. video data rate¹

HDMI

18 Gbps (6 Gbps per color)

SDI

11.88 Gbps per SDI connection

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.

Video input

Number/signal type

4 HDMI/DVI
1 HDMI/DVI (Live Background)
4 12G/6G/3G/HD/SD SDI (SDI model only)

Connectors

4 female HDMI type A
1 female HDMI type A (Live Background)
4 female BNC (SDI model only)

Horizontal frequency

15 kHz to 270 kHz

Vertical frequency

24 Hz to 240 Hz

Resolution range

VESA

640x480 to 4096x2160

SMPTE

480i, 576i, 480p, 576p, 720p, 1080i, 1080p, 2K, 3840x1440, 4096x2160

Ultra Wide and 5K

2560x1080, 3440x1440, 3840x1080, 3840x1440, 3840x1600
5120x1080, 5120x1440, 5120x2160*, 5120x2560*, 5120x2880*
*Supported at 30 Hz only

Standards

DVI 1.0, HDMI 2.0, HDCP 1.4 and 2.3, SMPTE 259M-C, SMPTE 292M, SMPTE 424M, SMPTE 2081, SMPTE 2082

Video processing

Digital sampling

30 bit, 10 bits per color, 600 MHz pixel clock maximum

Maximum video data rate

17.82 Gbps (5.94 Gbps per color)

Colors

1 billion (10 bit processing with full 4:4:4 sampling)

Logos

Number of logos

Resolution range

Up to 4096x2160

Image file formats

BMP, JPG, PNG, TIFF (TIFF files using JPEG compression are not supported.)

Logo effects

Transparency, RGB key, level key

Video output

Number/signal type

1 HDMI/DVI
1 DTP3/XTP/HDBT configurable

Connectors

1 female HDMI type A
1 female RJ-45

Power for active cables

250 mA for the HDMI output

Vertical frequencies

23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz, 50 Hz, 59.94 Hz, 60 Hz, 75 Hz

Scaled resolution

VESA

640x480, 800x600, 1024x768, 1280x768, 1280x800, 1280x1024, 1360x768, 1366x768, 1440x900, 1600x900, 1400x1050, 1680x1050, 1600x1200, 1920x1200, 2048x1200, 2048x1536, 2560x1080, 2560x1440, 2560x1600

SMPTE

480p, 576p, 720p, 1080i, 1080p, 2048x1080, 3840x2160, 4096x2160

Ultra Wide and 5K

2560x1080, 5120x1080, 5120x1440, 5120x2160*, 5120x2560*, 5120x2880*
*Supported at 30 Hz only

Standards

DVI 1.0, HDMI 2.0, HDCP 1.4 and 2.3

Audio

Frequency response

20 Hz to 20 kHz, ± 0.5 dB

THD + Noise

<0.1% @ 1 kHz, 20 kHz bandwidth at nominal level

S/N

>90 dB, at maximum output (unweighted)

Crosstalk

≤-80 dB @ 1 kHz fully loaded

Stereo channel separation

>80 dB @ 1 kHz

Supported formats

Analog de-embedding

LPCM-2Ch

HDMI pass-through

LPCM up to 7.2/24-bit/192 kHz, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Digital 5.1, Dolby Digital 2/0, Dolby Atmos 7.2, DTS-HD, DTS ES Discrete 6.1, DTS ES Matrix 6.1, DTS Digital Surround 5.1, DTS 2-channel

SDI audio

SDI embedded audio, up to 8 channels

Audio input

Number/signal type

5 HDMI embedded audio (including HDMI background input)
4 SDI embedded audio (SDI model only)

Connectors

5 female HDMI
4 female BNC, SDI (SDI model only)

Audio output

Number/signal type

1 balanced or unbalanced stereo (stereo or dual mono channels)
1 HDMI, embedded
1 DTP3/XTP/HDBT (embedded digital and remote balanced/unbalanced analog**)
**Available only in DTP mode

Connectors

(1) 3.5 mm captive screw, 5-pole
1 female HDMI
1 female RJ-45

Impedance

50 ohms unbalanced, 100 ohms balanced

Gain error

±0.5 dB channel to channel

Maximum level (Hi-Z)

>+21 dBu balanced, >+15 dBu unbalanced

Interconnection between MGP and DTP/HDBT receiver

Termination standard

TIA/EIA T568B

Signal transmission distance

4096x2160 @ 60 Hz

Up to 330' (100 m) using shielded twisted pair (STP) cable or XTP DTP 22 STP cable

Cable requirements

Solid conductor, 22 AWG or better

Cable recommendations

500 MHz bandwidth, STP

NOTE	Extron XTP DTP 22 shielded twisted pair cable is strongly recommended for optimal performance.

Control/Remote

Serial control port

1 RS-232 on captive screw connector on back panel

Baud rate and protocol

9600, 8-bit, 1 stop bit, no parity (default)

Serial control pin configuration

1 = Tx, 2 = Rx, 3 = GND

Ethernet control port

1 female RJ-45 connector

Ethernet data rate

10/100/1000Base-T, half and full duplex with auto detect

Ethernet protocols

ARP, DHCP, DNS, HTTP (redirect), HTTPS, IEEE 802.1X, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, Telnet, UDP/IP

Memory

4 GB flash

USB control port

1 USB, female USB-C on front panel

USB version

USB 2.0

USB protocols

Ethernet over USB (RNDIS), ECM, IPv4, USB Suspend

Program control

Extron Simple Instruction Set™ (SIS™)
Extron internal web pages
Extron Videowall Configuration Software (VCS) for Windows®
Extron Toolbelt™ software

Control/remote — external device (RS-232/IR over TP)

NOTE	RS-232 can be transmitted to and from DTP/XTP/HDBT Tx via Ethernet insertion only.

Baud rates

9600 to 115200

Protocol

6-8 data bits
1 or 2 stop bits
Odd, even, or no parity
XON, XOFF, or no flow control

USB device ports

Number/signal type

2 USB devices (only one touchpanel supported)

Connectors

2 female USB 3.2 type A

USB standards

USB 3.0, USB 2.0, USB 1.1, USB 1.0 compatible

USB data rates

Low speed (1.5 Mbps), full speed (12 Mbps), high speed (480 Mbps), SuperSpeed (5 Gbps)

General

Power supply

Internal
Input: 100-240 VAC, 50-60 Hz

Power consumption

MGP 641 xi 5K

141 watts

MGP 641 xi 5K SDI

144 watts

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +113 °F (0 to +45 °C) / 10% to 90%, noncondensing

Cooling

Fans, right to left (as viewed from the front panel)

Thermal dissipation

MGP 641 xi 5K

423 BTU/hr

MGP 641 xi 5K SDI

432 BTU/hr

Mounting

Rack mountable

Enclosure type

Metal

Enclosure dimensions (per unit)

1.75" H x 17.5" W x 12.0" D (1U high, full rack wide)
(44 mm H x 445 mm W x 305 mm D)
(Depth excludes connectors and knobs. Width excludes rack ears.)

Product weight

6.9 lbs (3.1 kg)

Regulatory compliance

CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI, RoHs, and WEEE

MGP 641 xi 5K

CE, c-UL, UL, C-tick, FCC Class A, ICES, KC, VCCI, RoHs, and WEEE

MGP 641 xi 5K SDI

CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI, RoHs, and WEEE

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6512-D3)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
60-1574-13	11.4 cm	54.6 cm	40.0 cm	4.43 kg
60-1574-14	11.4 cm	54.6 cm	40.0 cm	4.43 kg

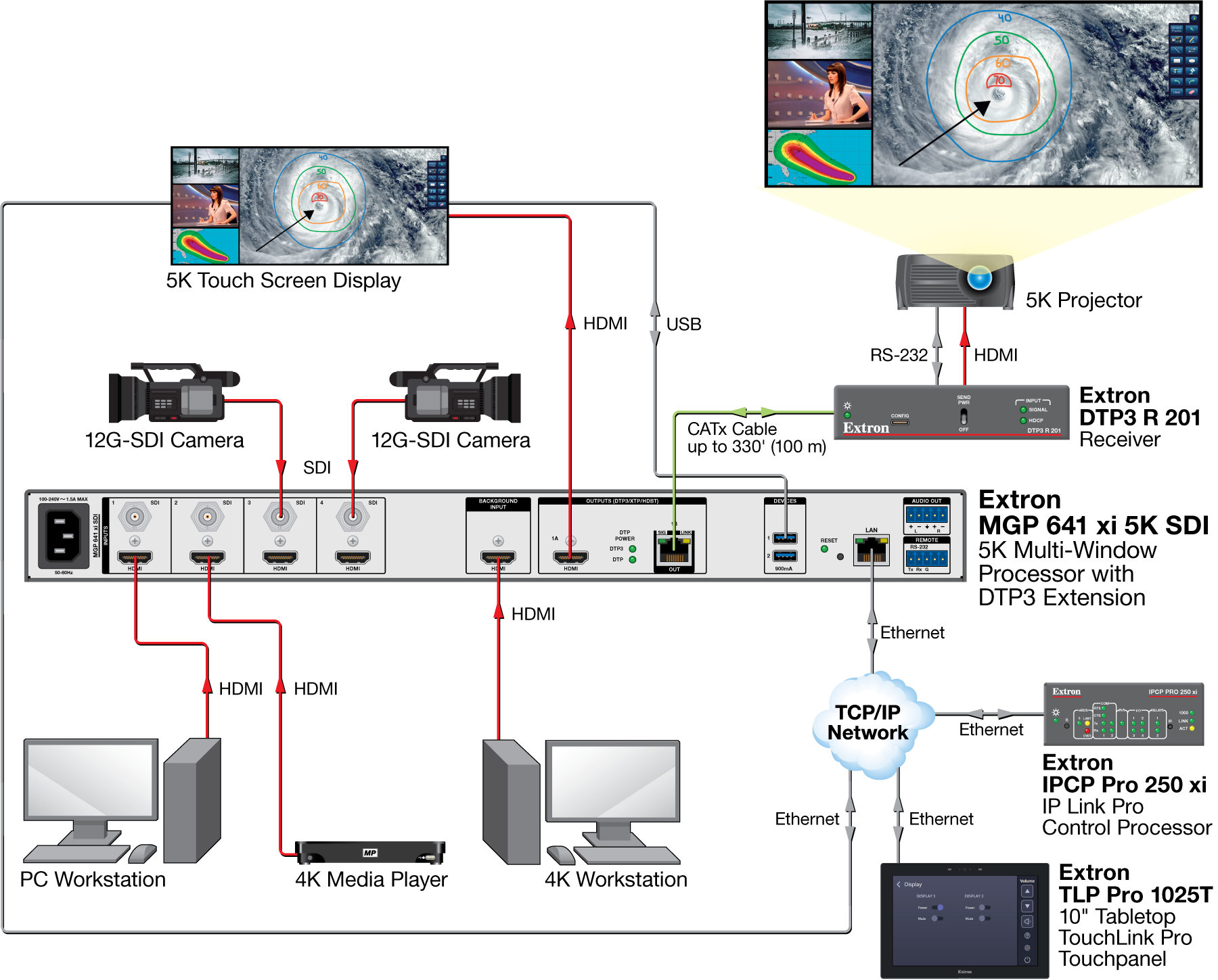

示意图
