DTP3 IN2004 系列

集视音频切换、处理及延长功能于一体的紧凑型设备

DTP3 IN2004 系列无缝图像解析度转换切换器融合了最先进的视音频处理、信号延长以及网络控制功能，是会议室、协作空间、演讲厅以及其他专业视音频演示场馆的理想之选。DTP3 IN2004 系列包括三种型号：

  • DTP3 IN2004 DI/DO - 支持 HDMI 和 DTP3 输入及输出
  • DTP3 IN2004 DO - 支持 HDMI 输入以及 HDMI 和 DTP3 输出
  • IN2004 - 支持 HDMI 输入和输出

特性

DTP3 延长

DTP3 IN2004 系列具有 DTP3 延长功能，可通过单根 CAT 6A 电缆将视频、音频和控制信号传输至 100 m (330') 远的距离。DTP3 终端设备提供多种外形尺寸和视频传输格式，可满足任何专业安装需求。DTP3 集 4K/60 @ 4:4:4、HDCP 2.3 和 HDR 视频等诸多高级功能于一体，让您能够轻松创建符合客户需求的复杂且易用的系统。

DTP3 终端设备特性

DTP Systems

通过单根 CAT 6A 屏蔽电缆将视频、双向控制和音频信号传输至 100 m (330') 远的距离

DTP3 发送器和接收器通过经济且易于安装的电缆架构提供了高可靠性和最佳的性能表现。

18 Gbps

支持高达 4K/60 @ 4:4:4 的计算机和视频分辨率

DTP3 终端支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率和 HDR 视频。如要实现 4K/60 @ 4:4:4 色度取样，需连接匹配的 DTP3 产品。

符合 HDCP 2.3 标准

符合 HDCP 2.3 标准

确保内容受保护 4K 视频媒体的正常显示，以及与其他符合 HDCP 标准的设备之间的互操作性。

USB

USB 支持

部分 DTP3 产品可支持 USB 数据、USB-C alt 模式的 DisplayPort 视频和电源传输。

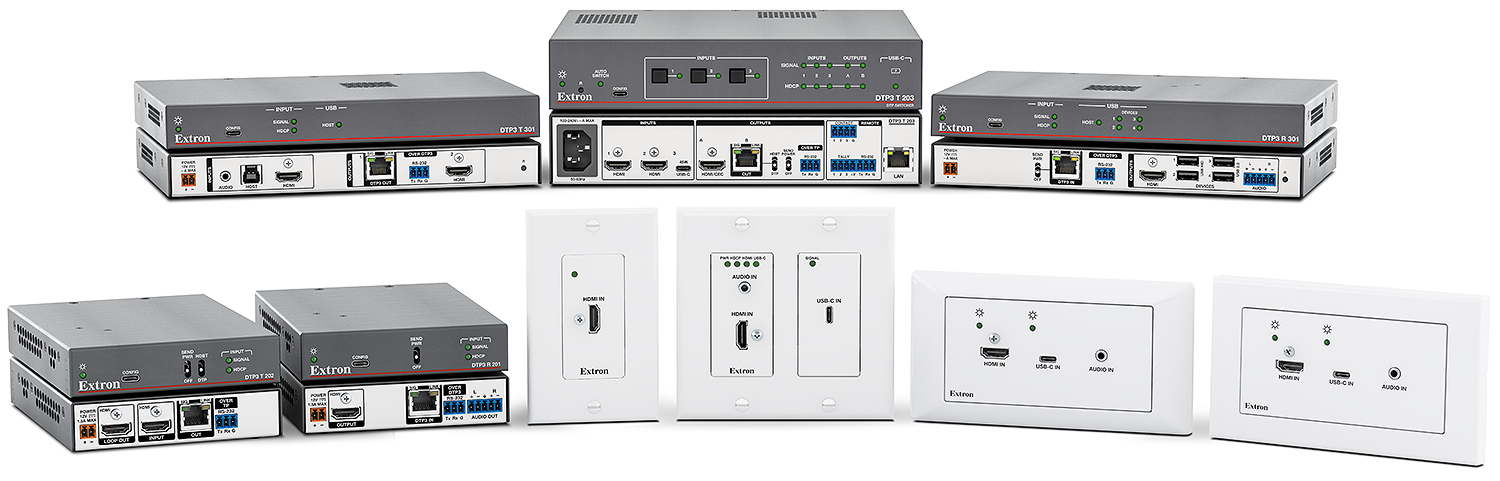

DTP3 Systems 产品

Vector 4K 图像解析度转换

Extron Patented logo

无与伦比的图像解析度转换品质

Vector 4K 图像解析度转换引擎采用 Extron 设计的多重双三次插值算法，可根据其上、下、左、右以及对角线相邻像素的平均值生成一个新的像素。这就能够生成清晰、准确的图像，并保留单个像素的图像细节，这是其他解析度转换方式所不具备的。

Vector 4K 算法持续进行动态调整，确保为升频、降频转换或 1:1 直通应用提供最佳的处理能力。稍逊于双三次插值算法的另外两种方式是“最邻近插值”算法，就是将一个像素复制到邻近的像素上，以及“双线性插值”算法，可根据其上、下及左右相邻像素的平均值生成一个新的像素。这两种算法生成的都是不合标准的输出，会导致数据丢失，可能使呈现的内容无法使用。

最邻近插值算法
最邻近插值算法
双线性插值算法
双线性插值算法
双三次插值算法
双三次插值算法

无缝切换

为了在严苛的应用环境中实现快速无障碍的视频切换，共提供了四种无缝转换效果。

  • 硬切 — 将当前输入快切至黑屏，再切至新的输入
  • 淡入淡出 — 将当前输入淡出到黑屏，再淡入新的输入
  • 无缝快切 — 冻结当前视频帧，然后立即切换到新输入
  • 无缝渐变 — 冻结当前输入视频帧，然后淡入新选择的输入
人脸与产品路线图幻灯片之间的图像转换采用硬切的方式，图像变换之前需要稍等片刻。 人脸与产品路线图幻灯片之间的图像转换采用溶解的方式，图像变换之前先过渡到黑屏。 人脸与产品路线图幻灯片之间的图像转换采用无缝快切的方式。 人脸与产品路线图幻灯片之间的图像转换采用直接溶解的方式。
动手试一试：选择按键查看切换效果。

音频加嵌/解嵌

在当今的专业视音频安装中，音频质量与视频性能同等重要。DTP3 IN2004 系列具有先进的音频处理功能，例如混音、闪避和静音，可实现精确控制以达到最佳的音频效果。

来自麦克风或音乐播放器等设备的音频可以与节目音频混合，并嵌入到视频输出中。HDMI 或 DTP 输入中的音频可以被提取并路由到专用的音频输出，以进行额外的音频处理或放大。

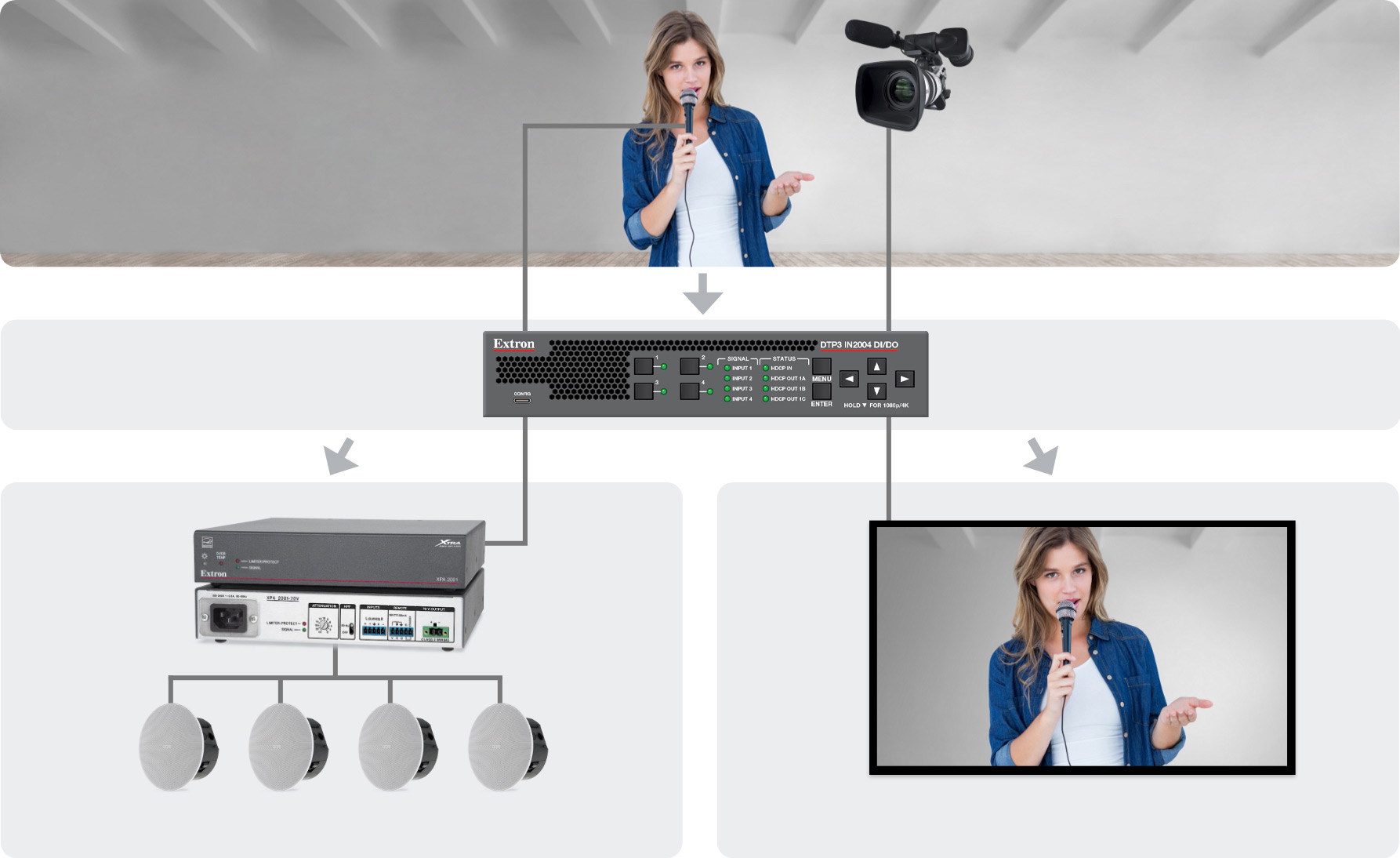

音频加嵌和解嵌示意图
信号源
DTP3 IN2004 DI/DO
音频输出
视频输出

内置房间自动化功能

DTP3 IN2004 系列将自动视频切换和 CEC (消费电子控制) 功能相结合，可为直观的会议室控制创建简易的解决方案。

只要连接了视频源，显示器就会自动开启，并且屏幕上始终显示最后连接的设备。当所有设备都断开连接时，显示屏将在预设时间后关闭。

线缆连接一个大型屏幕和 IN1804

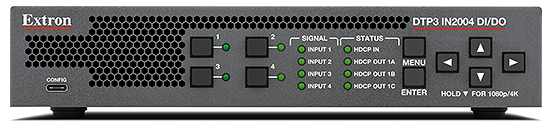

In2004 产品照片
空白笔记本电脑
空白笔记本电脑

点击蓝色图标查看它是如何工作的。
单击一次连接笔记本电脑，再次单击断开连接。

DTP3 IN2004 系列

DTP3 IN2004 DI/DO

DTP3 输入和输出

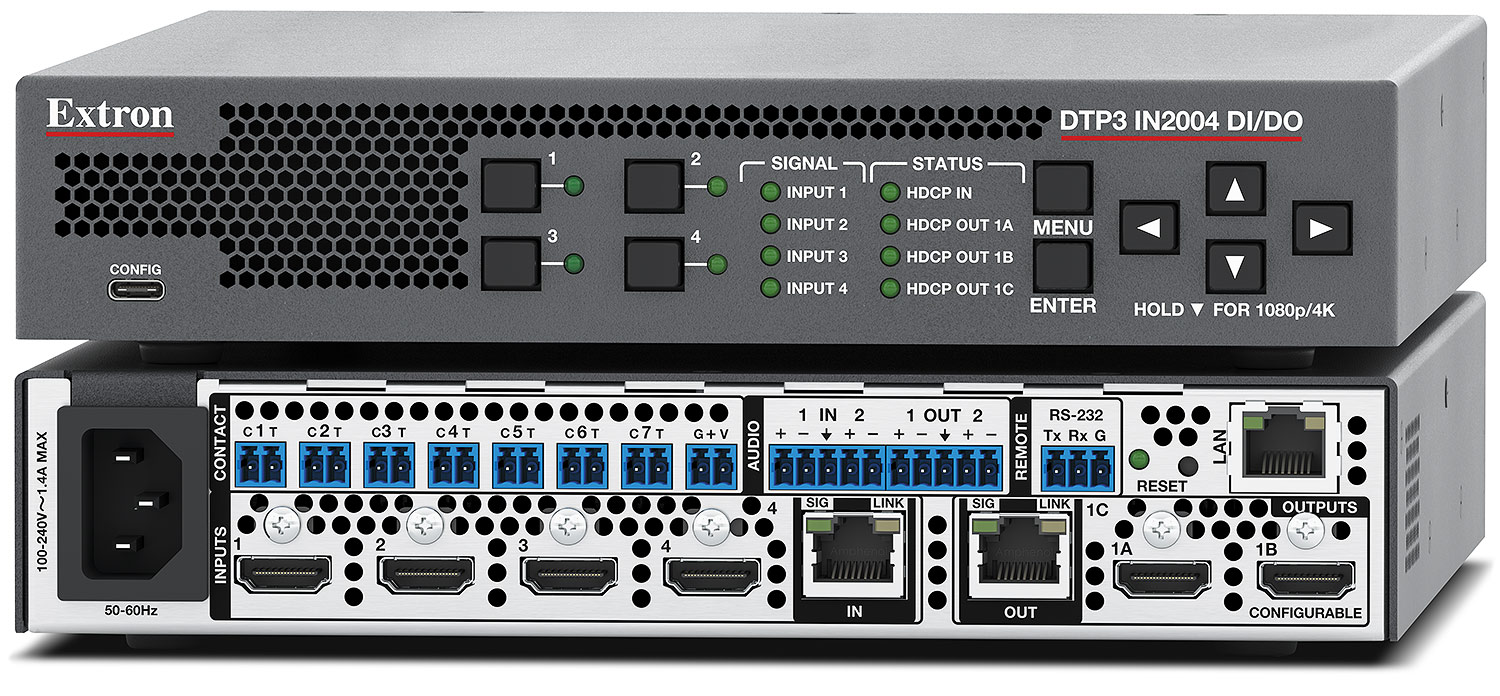

带信息标注按键的 DTP3 IN2004 DI/DO 图像

  • LED 指示灯可方便地监测信号存在和 HDCP 状态

  • 屏幕显示菜单导航控制

  • 带状态指示输出的触点闭合功能可与 Extron Show Me 电缆兼容

  • 高级音频处理功能，包括加嵌、解嵌、混音、闪避和静音控制

  • 通过 RS-232 控制切换器设置；也可通过 DTP3 上插入的 SIS 命令来控制切换器

  • 内置网络服务器和 RS‑232 插入功能的安全以太网控制端口

  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D、高清无损的音频格式和 CEC 控制

  • 集成的 DTP3 输入和输出可通过单根 CAT 6A 屏蔽电缆将 4K/60 视频、音频和控制信号传输至 100 m (330') 远的距离

  • 兼容 DTP3 和 DTP 功能产品、XTP CrossPoint® 矩阵切换器以及支持 HDBaseT 的显示器

  • 为 DTP3 及 DTP 发送器和接收器远程供电

  • 镜像 DTP3 和 HDMI 输出

  • HDMI 输出 1B 可选择镜像主图像解析度转换器输出或作为任一输入的环出

DTP3 IN2004 DO

DTP3 输出

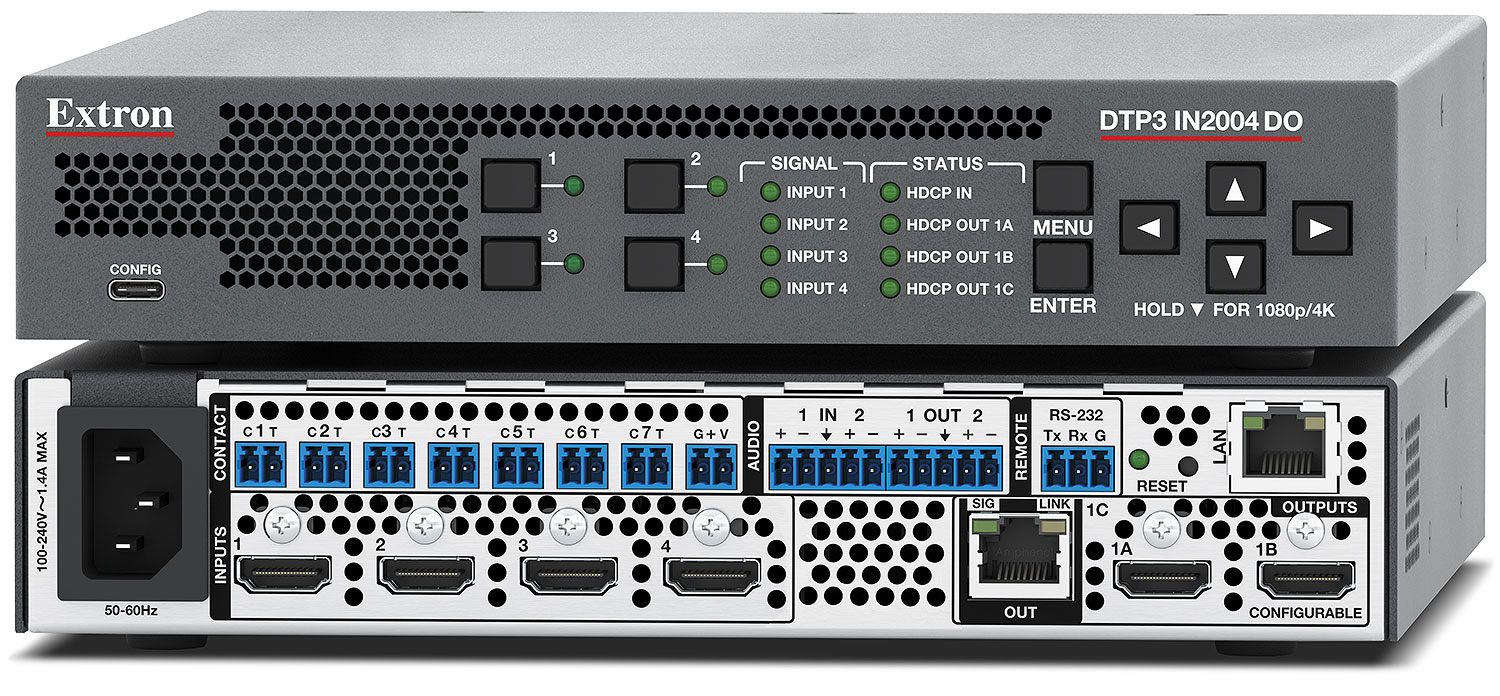

带信息标注按键的 DTP3 IN2004 DO 图像

  • LED 指示灯可方便地监测信号存在和 HDCP 状态

  • 屏幕显示菜单导航控制

  • 带状态指示输出的触点闭合功能可与 Extron Show Me 电缆兼容

  • 高级音频处理功能，包括加嵌、解嵌、混音、闪避和静音控制

  • 通过 RS-232 控制切换器设置；也可通过 DTP3 上插入的 SIS 命令来控制切换器

  • 内置网络服务器和 RS‑232 插入功能的以太网控制端口

  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D、高清无损的音频格式和 CEC 控制

  • 集成的 DTP3 输出可通过单根 CAT 6A 屏蔽电缆将 4K/60 视频、音频和控制信号传输至 100 m (330') 远的距离

  • 兼容 DTP3 和 DTP 功能产品、XTP CrossPoint® 矩阵切换器以及支持 HDBaseT 的显示器

  • 为 DTP3 和 DTP 接收器远程供电

  • 镜像 DTP3 和 HDMI 输出

  • HDMI 输出 1B 可选择镜像主图像解析度转换器输出或作为任一输入的环出

IN2004

标准型号

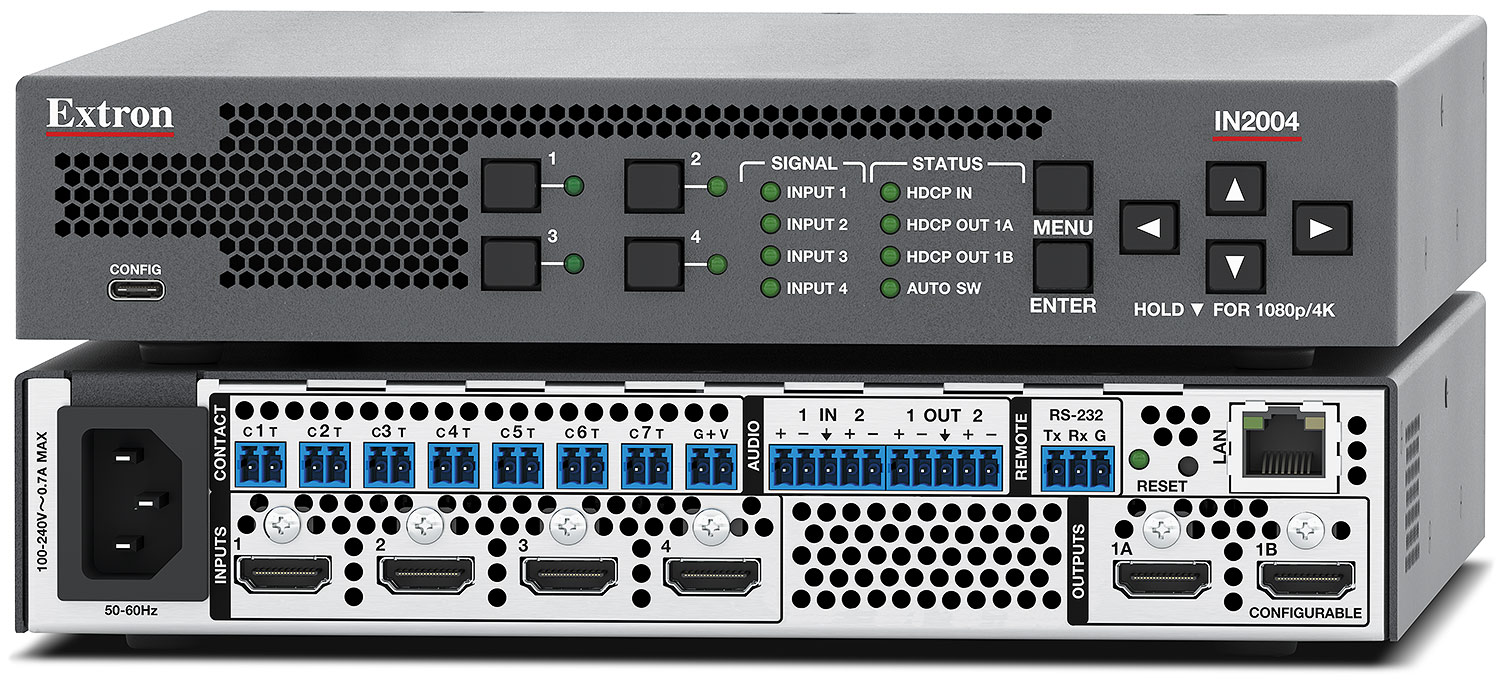

带信息标注按键的 DTP3 IN2004 图像

  • LED 指示灯可方便地监测信号存在和 HDCP 状态

  • 屏幕显示菜单导航控制

  • 带状态指示输出的触点闭合功能可与 Extron Show Me 电缆兼容

  • 高级音频处理功能，包括加嵌、解嵌、混音、闪避和静音控制

  • RS-232 控制切换器的设置

  • 内置网络服务器的安全以太网控制端口

  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D、高清无损的音频格式和 CEC 控制

  • 双 HDMI 输出

  • HDMI 输出 1B 可选择镜像主图像解析度转换器输出或作为任一输入的环出

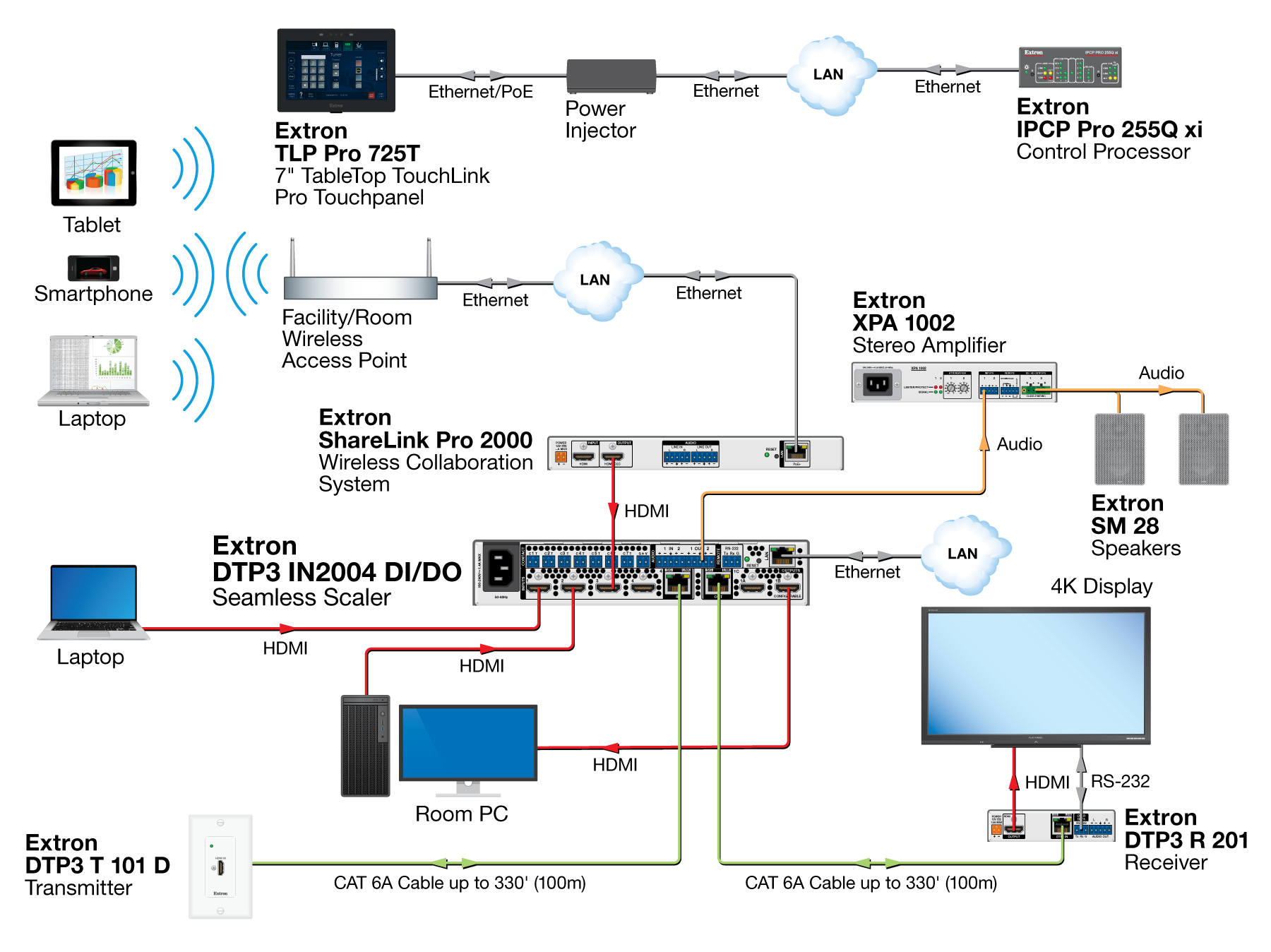

应用图

DTP3 IN2004 应用图
