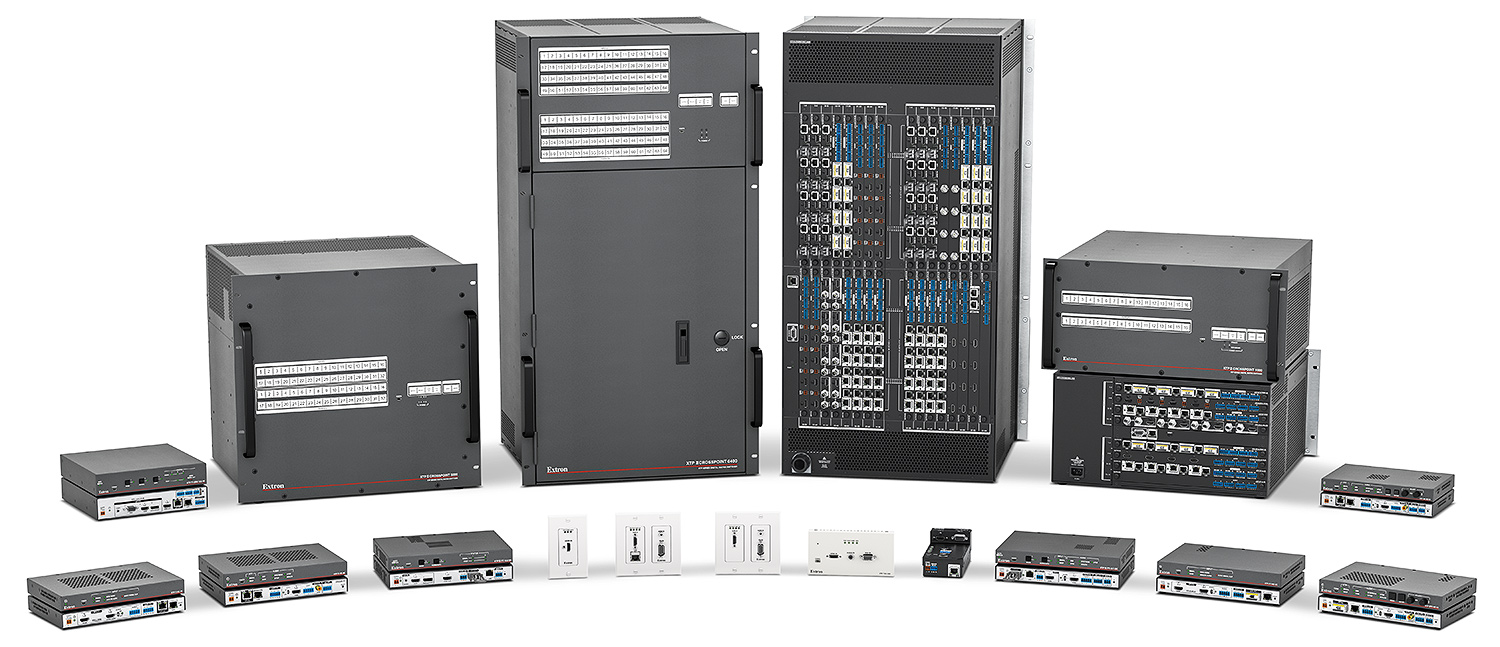

XTP Systems
具有无与伦比的产品性能和强大集成特性的完整视音频分配平台，大大简化了系统从设计到操作的整个流程。XTP Systems® 能够在不增加系统复杂度的情况下轻松地从小型应用扩展到大型应用。它们是适用于分辨率高达 8K 的数字视频及音频的完整切换和分配系统，可通过 CATx 屏蔽电缆和光纤支持本地视音频连接及远程设备传输。该系列的模块化方案以及丰富的输入/输出板、延长器和其他产品选项可满足任一项目所需的灵活性和可扩展性。XTP® 重新定义了视音频行业标准，是您应对不断增加的分辨率和全新技术时可信赖的终极产品。

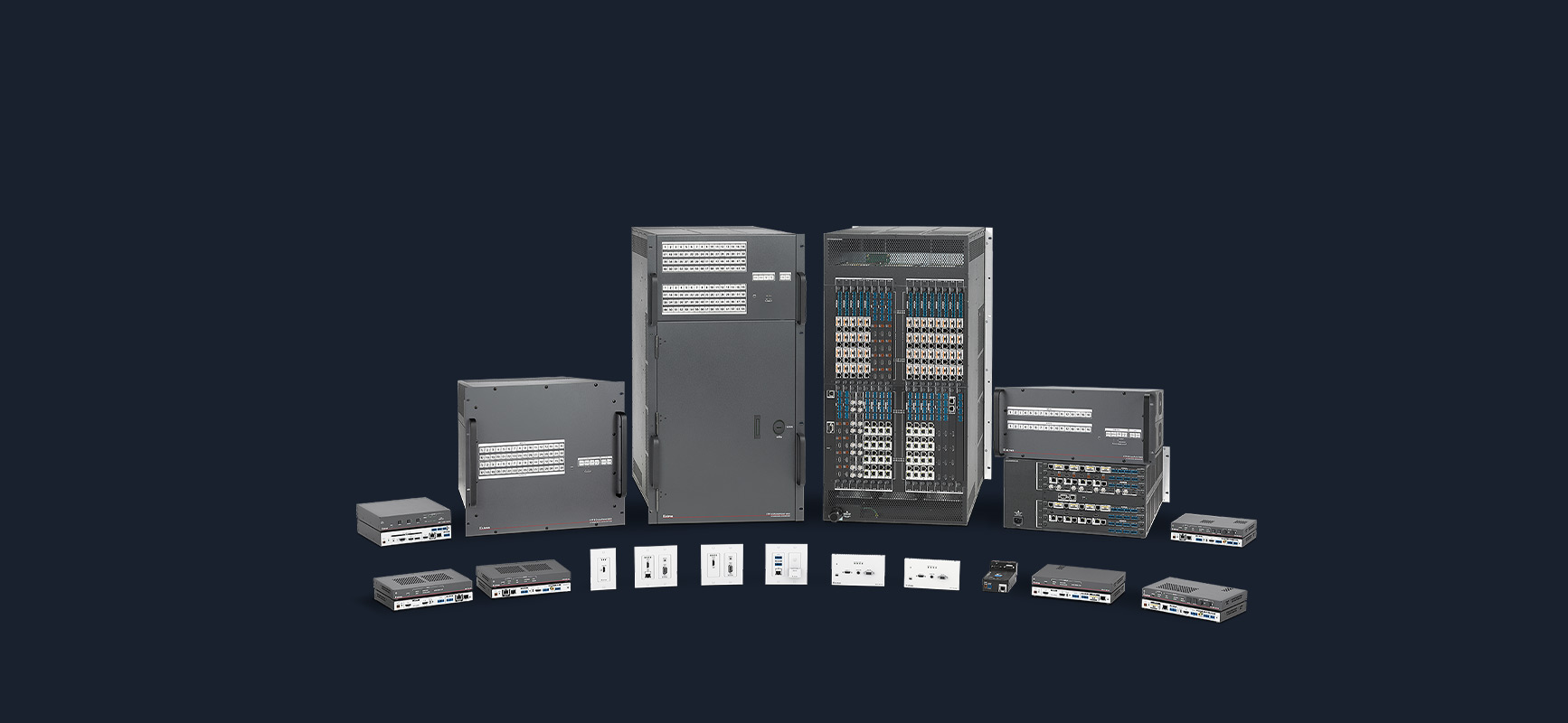

XTP II CrossPoint 系列
用于 8K 视频切换和分配的视音频基础架构

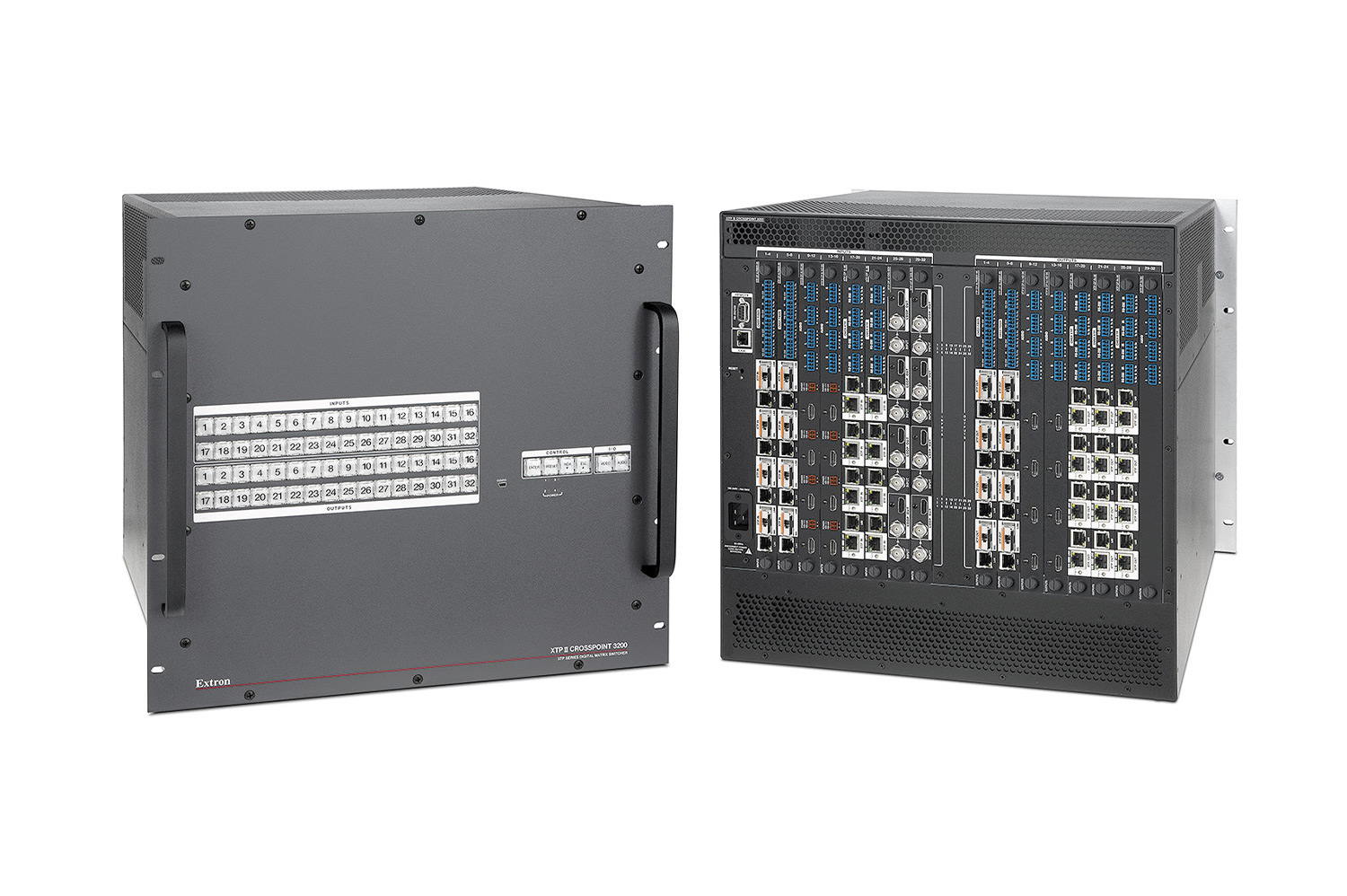

Extron XTP II CrossPoint® 模块化矩阵切换器是视音频行业首批提供 50 Gbps 数字切换背板的产品，其成功构建起一个面向未来的视音频基础架构，无需更换设备即可轻松实现系统的扩展和升级。XTP II 在产品工程与设计方面是一项巨大的飞跃，您可以自由地设计及部署视音频系统，其切换带宽超过了 8K/60 视频分配所需的数据速率。
XTP II CrossPoint 是支持无压缩 4K/60 视频传输的唯一视音频技术平台，并提供了充足的带宽来满足当今最高的视频分辨率和格式，例如 8K。这些矩阵切换器可配置多种输入和输出板卡，通过双绞线和光纤支持 8K HDMI 和 12G‑SDI 以及 4K 信号延长。

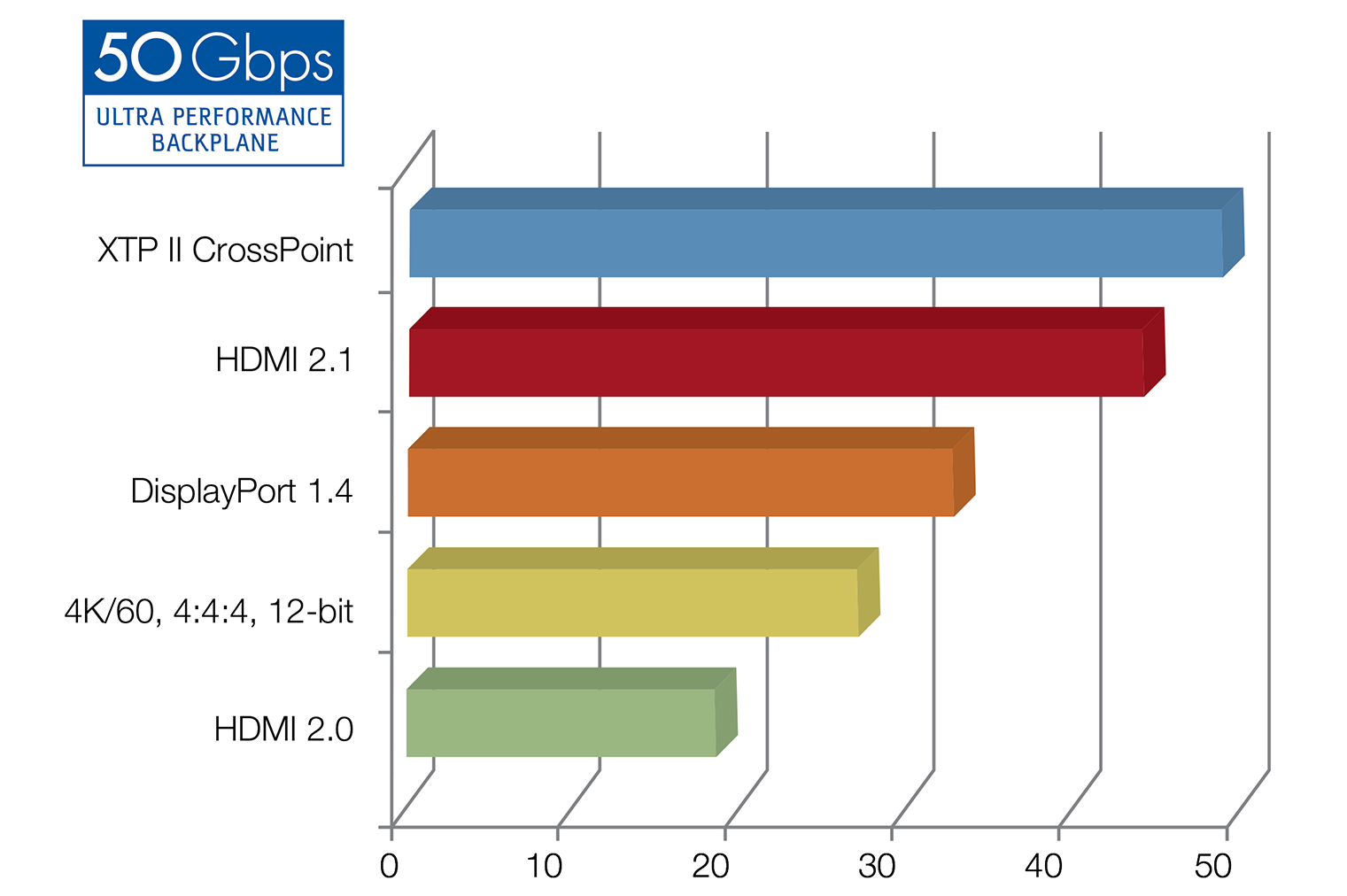

50 Gbps 超高性能背板
- 带宽超过 HDMI 2.1 和 DisplayPort 1.4 要求
- 轻松支持每色 12 位、带 4:4:4 色彩取样的 4K/60 信号
- 无与伦比的性能可支持当今最高分辨率，例如 8K/60
模块化机箱设计

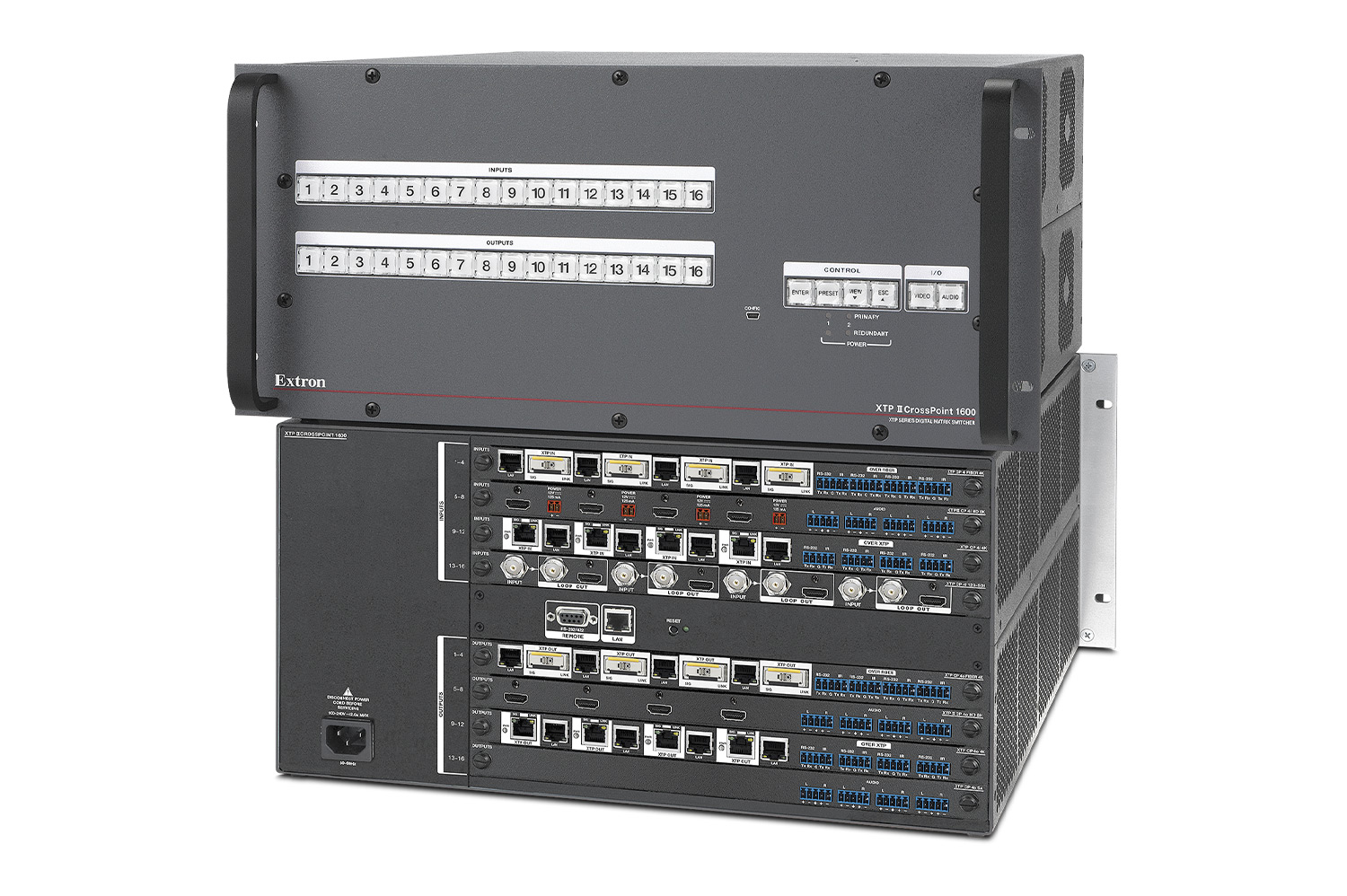

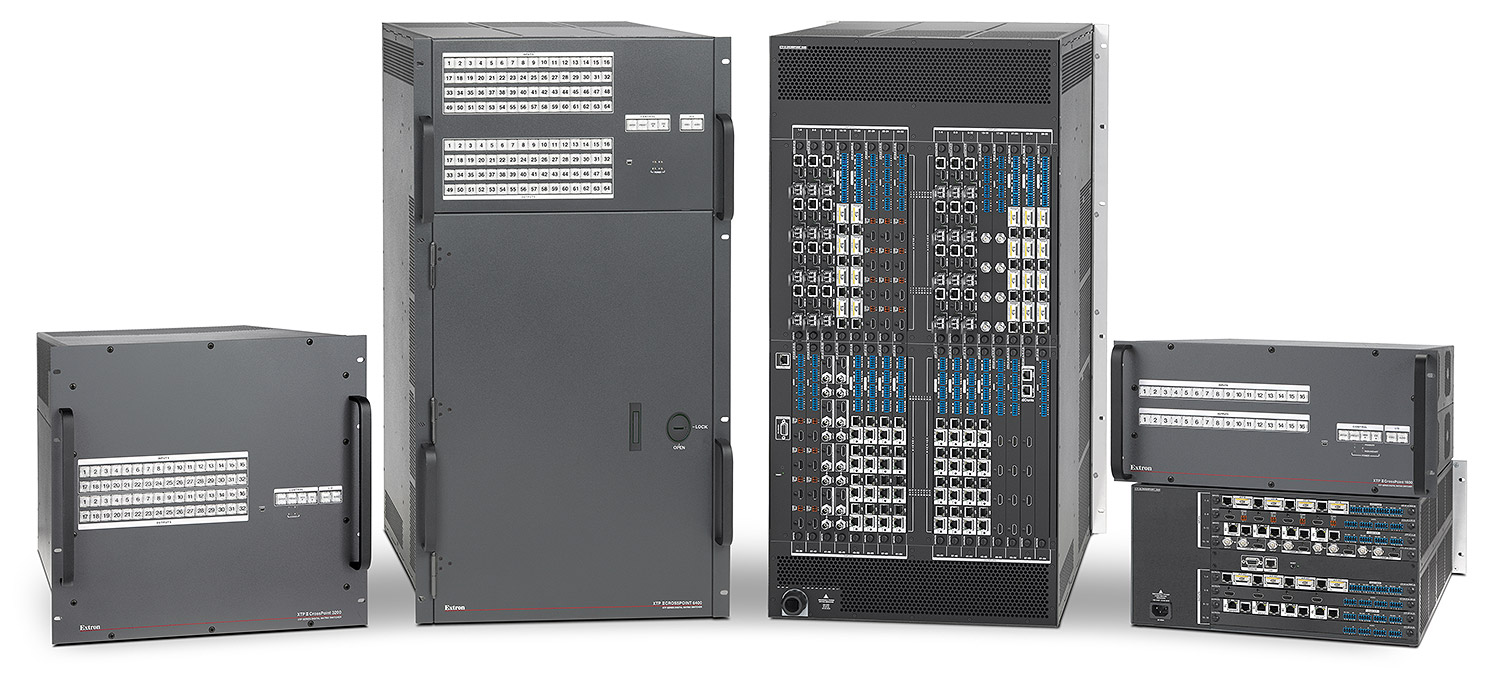

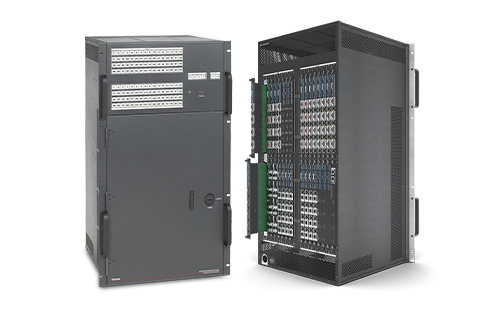

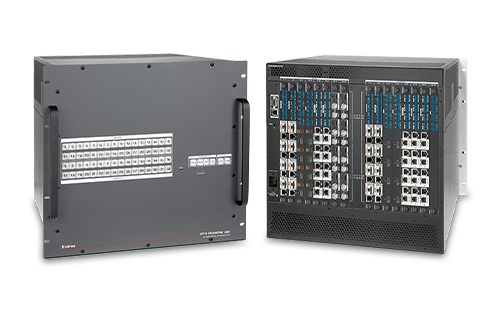

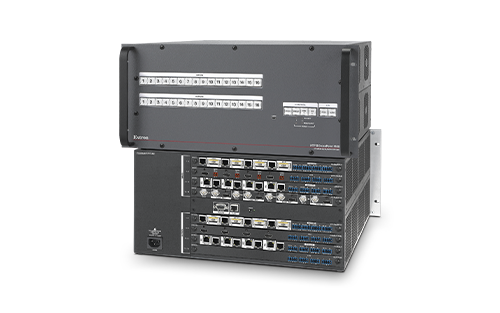

XTP Systems 提供了模块化、可现场升级和热插拔的设计。多种输入和输出板提供了完整的集成式本地和远端信号切换及分配解决方案，可最大程度优化视音频系统的集成。XTP II CrossPoint Matrix 提供三种可配置的输入/输出尺寸：16x16、32x32 和 64x64。
丰富的输入/输出板选择
全系列 XTP® 输入和输出板可通过单根 CATx 电缆或光纤提供本地连接以及延长的信号传输能力，从而简化了集成。每个输入和输出板都支持 4 路信号源或显示器连接。
8K 切换和分配

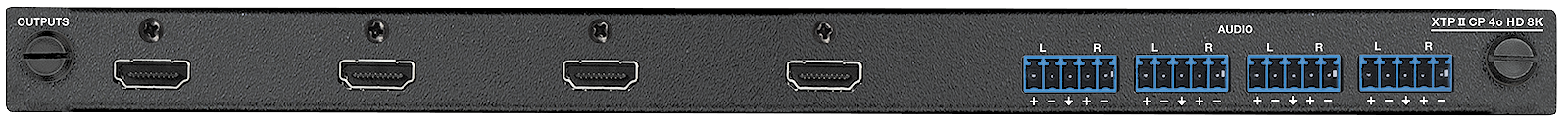

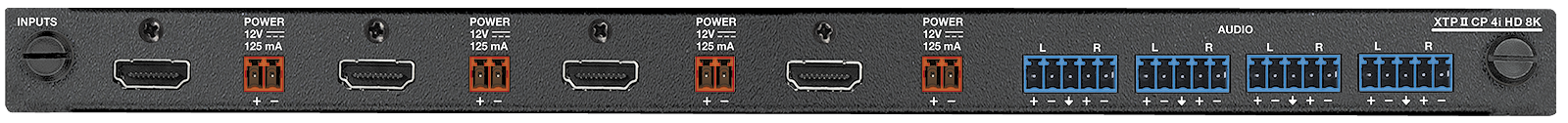

XTP II CP HD 8K 输入和输出板为 XTP Systems 增添更多高级功能。这些板卡兼容高达 40.1 Gbps 的 HDMI 2.1 数据速率，能够支持带 HDR 的 8K 未压缩视频。它们符合 HDCP 2.3 标准，具有输入均衡和输出时钟恢复功能，同时可为有源超高速 HDMI 电缆供电。Dante® 音频输出板可使用标准互联网协议，通过局域网实现音频传输。XTP II CP HD 8K 板卡是专业且面向未来的各类视音频架构的理想之选。
| 视频分辨率 | 刷新率 (Hz) | 色彩取样 | 最大位深 |
|---|---|---|---|
| 8K (7680 X 4320) | 60 | 4:2:0 | 10 |
| 8K (7680 X 4320) | 30 | 4:4:4 | 10 |
| 4K (4096 X 2160) | 60 | 4:4:4 | 12 |
| 4K (4096 X 2160) | 120 | 4:4:4 | 10 |
| 1080p (1920 X 1080) | 120 | 4:4:4 | 12 |
HDMI 2.1 分辨率和刷新率
信号延长
除了切换本地 HDMI、12G-SDI 和音频信号外，XTP Systems 还提供了 4K 双绞线和光纤输入/输出板，可通过屏单根蔽双绞线电缆将视频、音频、双向控制和以太网信号延长至 100 m，通过 OM4 多模光纤延长至 500 m 以及通过单模光纤延长至 10 km。
多格式切换和分配
XTP Systems 集成式解决方案提供了高性能的视音频信号切换和分配以及双向控制和以太网信号的延长。全系列 XTP® 输入和输出板可通过单根 CATx 电缆或光纤提供本地连接以及延长的信号传输能力，从而简化了系统安装。
XTP CrossPoint 输入板
XTP CrossPoint 输出板

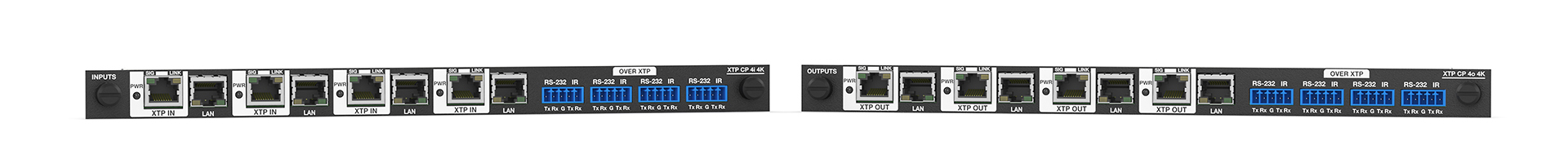

4K 双绞线和光纤切换与传输

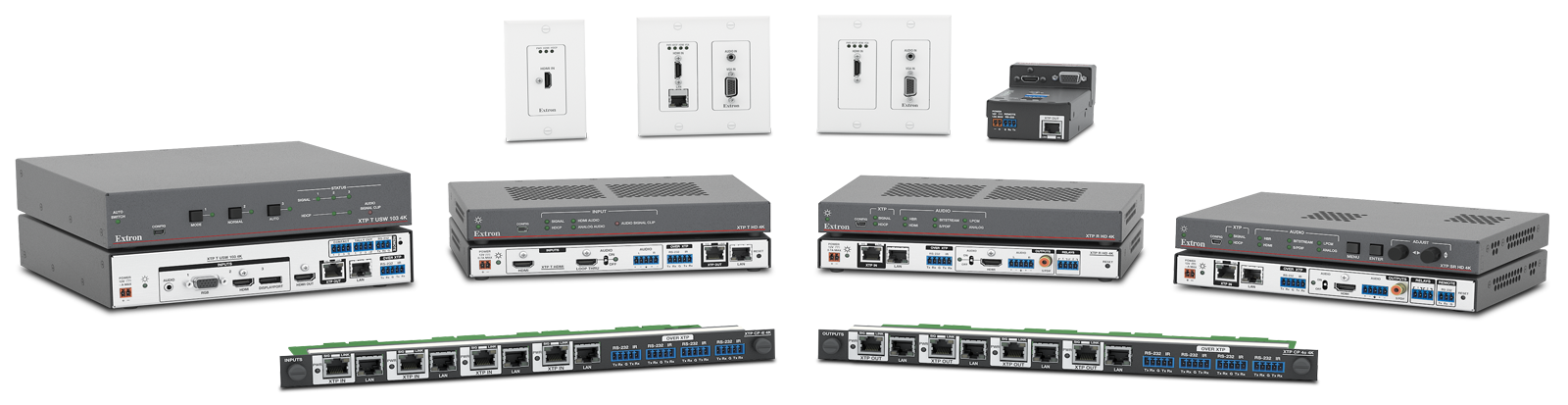

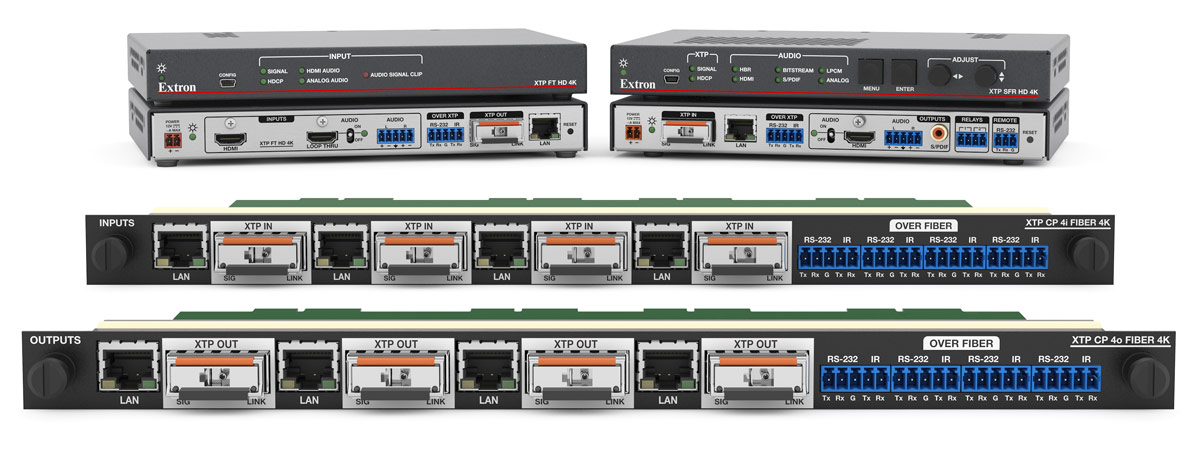

双绞线及光纤输入/输出板和终端设备提供了端到端的功能，可通过单根电缆延长 4K 视频以及音频、控制和以太网信号。XTP 4K 双绞线符合 HDCP 2.3 标准，能将信号传输至 100 m (330') 远的距离，并为终端设备远程供电。

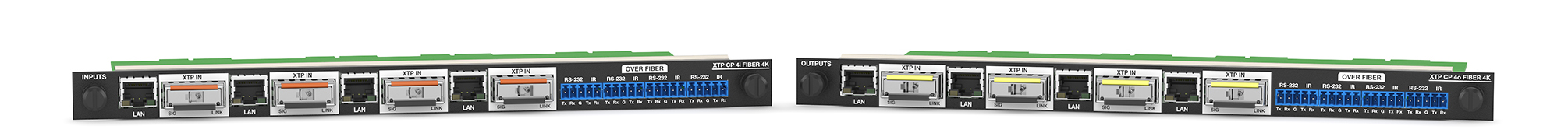

XTP 4K Fiber 采用 Extron 独有的自主设计的光纤模块，提供了完整的集成解决方案。这些 XTP 4K 光纤产品提供了增强的传输性能，可通过 OM4 多模光纤将信号传送至 500 m 远的距离，通过单模光纤传输至 10 km 的距离。
8K 光纤切换和传输

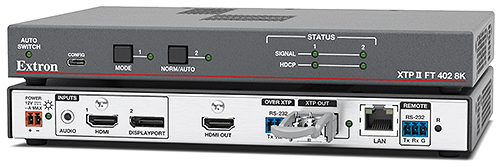

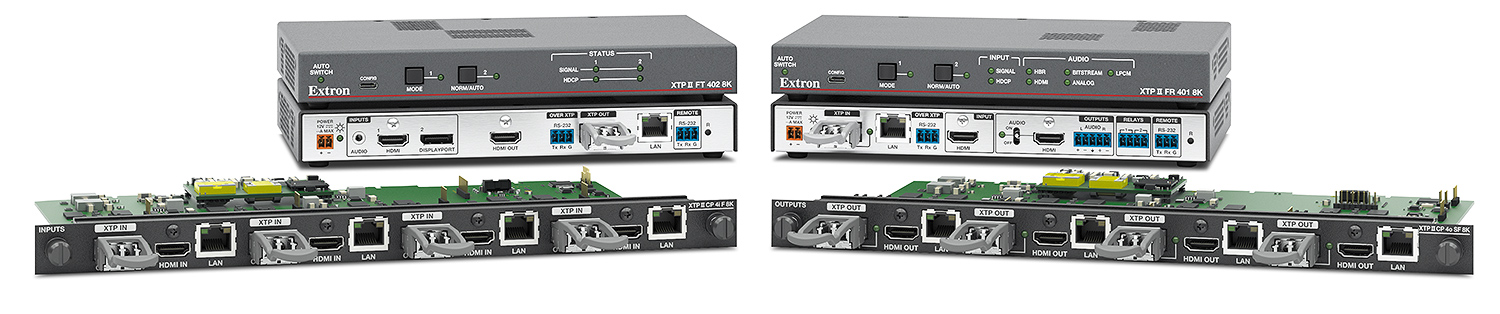

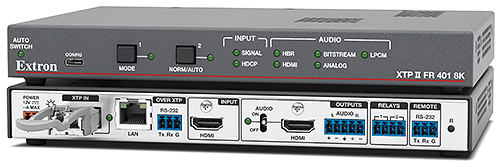

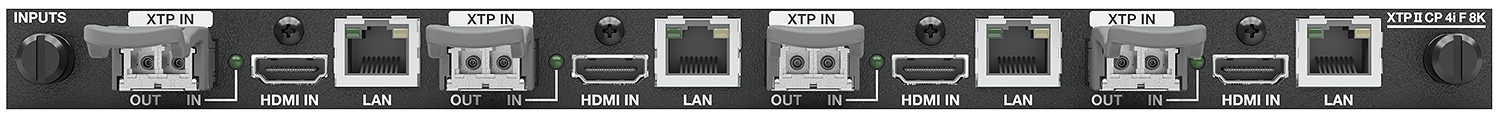

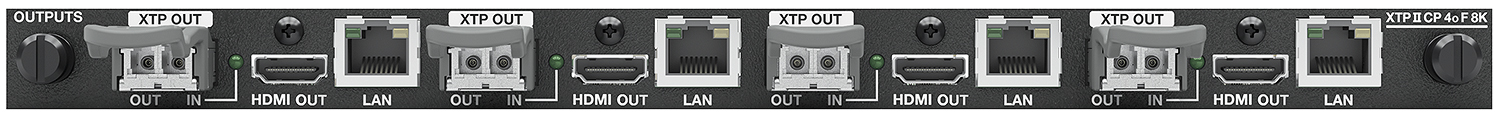

我们最新的 XTP II 8K 光纤产品赋予 XTP Systems® 更多领先于业界的特性，实现了又一次质的飞跃。它们支持高达 40.1 Gbps 的 HDMI 2.1 数据速率，可切换及延长未压缩的 8K/60 视频。XIP II FT 402 8K 发送器支持 HDMI 和 DisplayPort 信号源，而 XTP II FR 401 8K 则提供 XTP® 光纤和 HDMI 输入，以增加其功能性。XTP II CP 4i F 8K 板卡提供 4 路可选的光纤或 HDMI 输入，XTP II CP 4o SF 8K 板卡则具有 4 路带本地原始 HDMI 接口的解析度转换光纤输出。所有 XTP II 8K 光纤产品都支持 1 Gbps 以太网信号扩展。XTP II 8K 光纤产品采用 XTP II CrossPoint® 系列矩阵切换器的 50 Gbps 背板设计，可提供业界最高级别的性能和可靠性。XTP Systems 让您始终迎向未来。
| 视频分辨率 | 刷新率 (Hz) | 色彩取样 | 最大位深 |
|---|---|---|---|
| 8K (7680 X 4320) | 60 | 4:2:0 | 10 |
| 8K (7680 X 4320) | 30 | 4:4:4 | 10 |
| 4K (4096 X 2160) | 60 | 4:4:4 | 12 |
| 4K (4096 X 2160) | 120 | 4:4:4 | 10 |
| 1080p (1920 X 1080) | 120 | 4:4:4 | 12 |
HDMI 2.1 分辨率和刷新率
音频信号的路由和管理

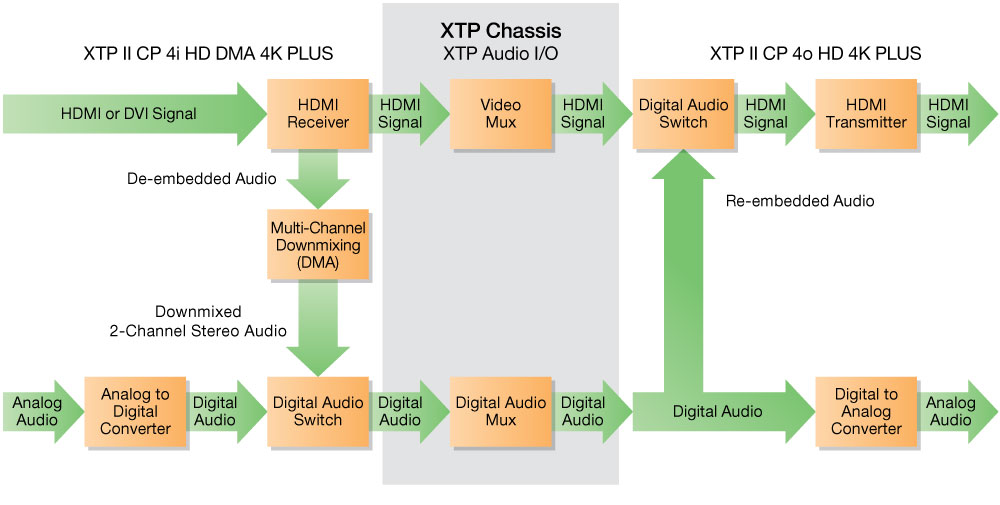

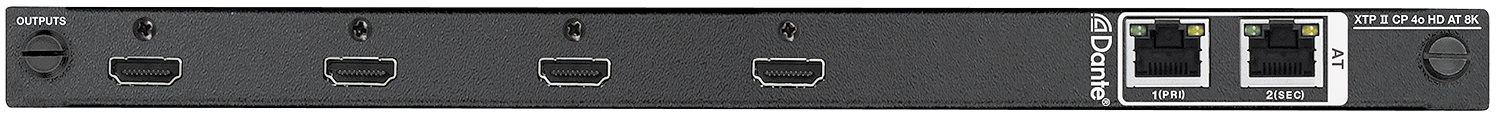

XTP Systems 能轻松地集成模拟音频及数字嵌入信号，并提供大量的信号路由和管理选项。两个独立的音频切换层具有极大的灵活性，无需额外组件即能提供音频分离、数字音频解嵌、多通道音频路由和下混音以及模拟立体声音频嵌入。HDMI、Dante 和立体声音频输出可方便地连接至扩声系统。XTP II CP 4o HD AT 4K PLUS Dante 输出板可将 XTP 系统的任意 4 路立体声音频作为 Dante 音频信号进行传输。该传输是通过标准互联网协议实现的。此款 XTP 输出板还支持 AES67，以及 Audinate® Dante Controller 和 Dante Domain Manager 软件。
XTP WindoWall 提供强大的拼接墙功能

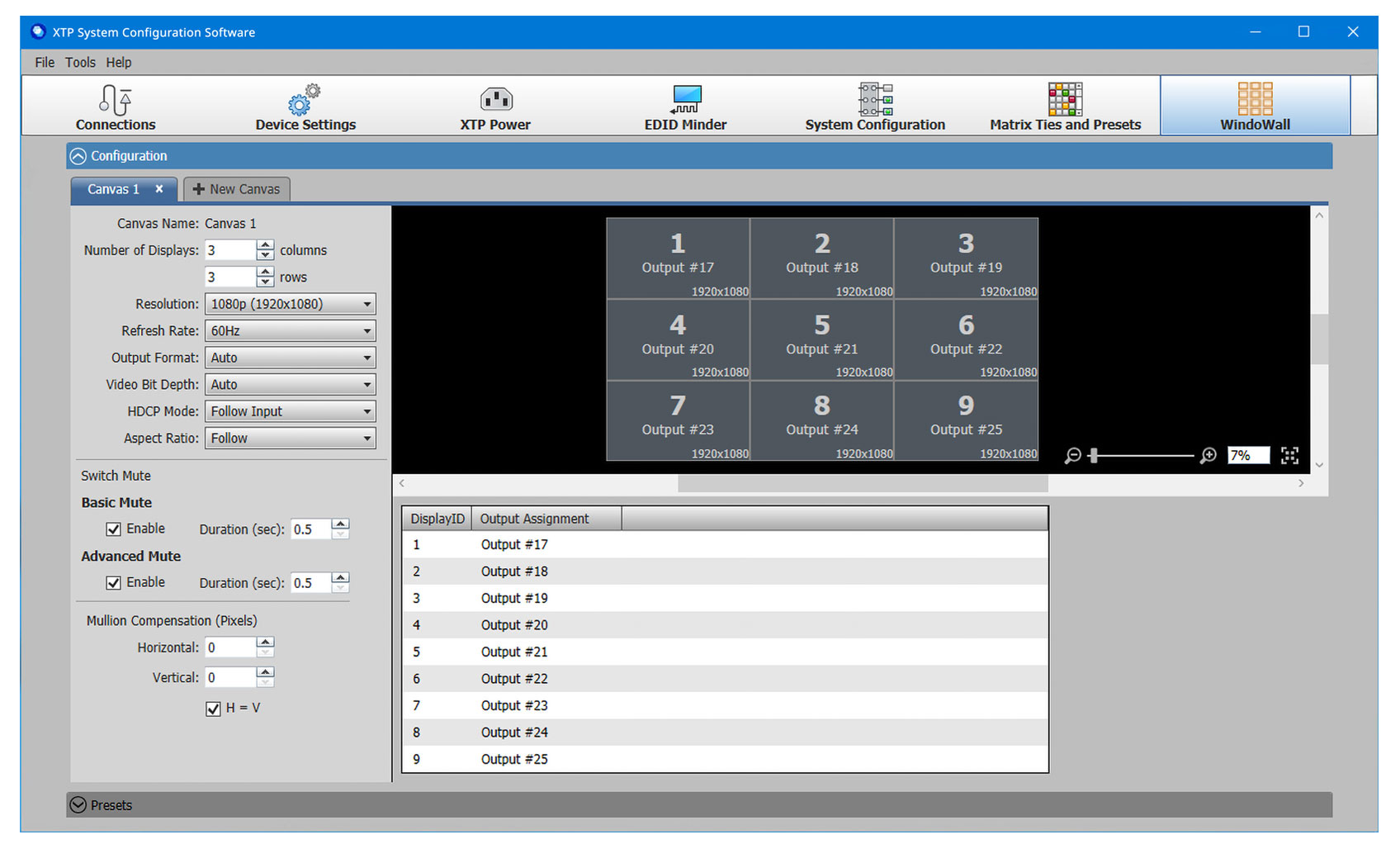

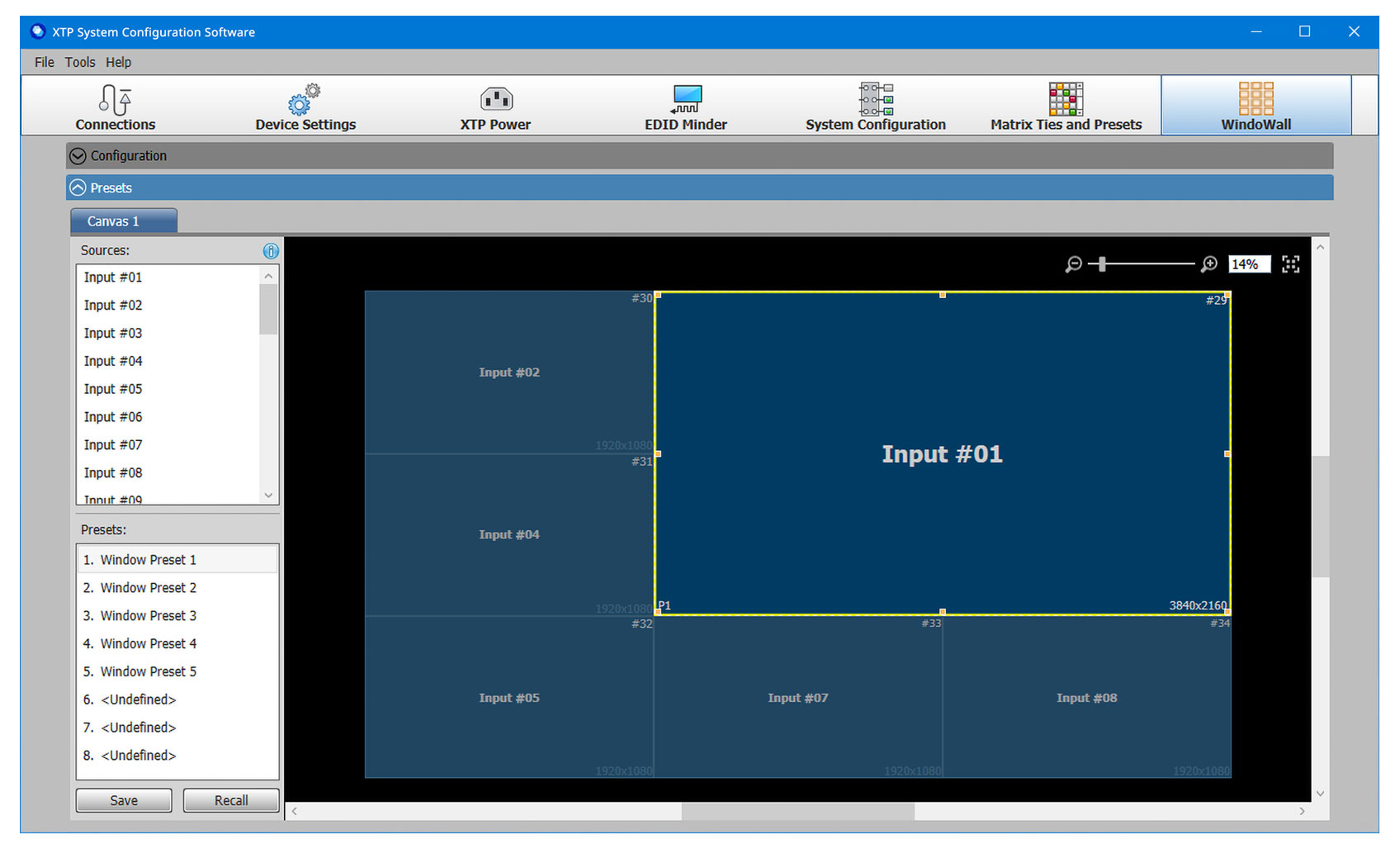

XTP WindoWall® 模式利用 XTP 图像解析度转换接收器与 Extron Vector 4K 图像解析度转换技术，可在 XTP Systems 内实现拼接墙功能。此模式进一步扩展了系统功能，使其在指挥控制以及应急行动中心等环境得到了广泛的应用。图像可全屏显示、多屏幕显示或两者结合。单个 XTP 系统可支持多达 8 个拼接墙，每个拼接墙可支持多达 8 个独立预设，从而能够轻松便捷地在不同画面布局之间进行查看。直观便捷的软件支持拖拽、尺寸界面配置以及边框补偿等功能，并能够创建多个预设来加快设置进程，无需昂贵的定制编程。
无论画幅大小，最多可创建 8 个画布，每个显示屏由一个专用的 XTP 图像解析度转换接收器驱动。画面布局、图像解析度转换器参数和边框补偿设置的指导方案简化了设置过程
8 个可分配的预设支持扩展的功能，并可在不同布局间快速选择。便捷的拖放式窗口大小及布局的配置方式可支持画面在多台显示器的满屏或拼接显示。
高性能和高可靠性设计
按照最高的标准进行设计和制造，50 Gbps 背板可为所有 4K/60 分辨率提供超过 HDMI 2.1 和 DisplayPort 1.4 信号所需的带宽性能需求，并能支持当今最高的分辨率，如带 HDR 的 8K/30。

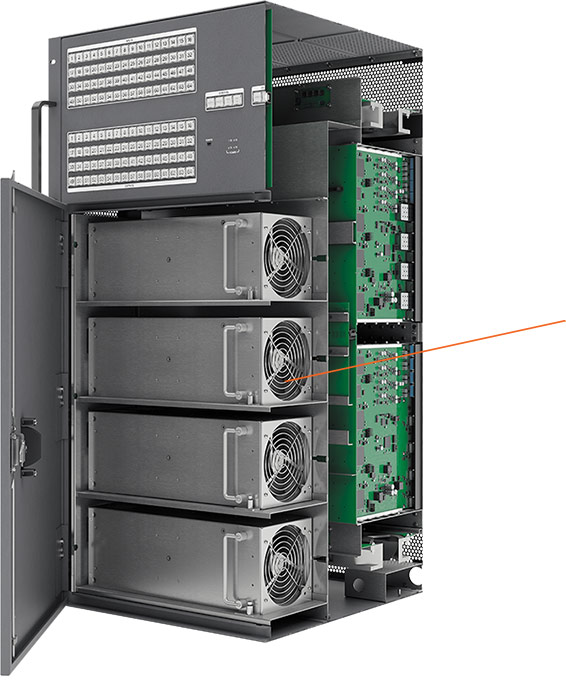

4 个 Extron 设计的热插拔电源：
2 个主电源和 2 个冗余电源
50 Gbps
数字切换背板的性能超过了当今最严苛的信号数据速率要求
4K
双绞线、光纤和 HDMI 板提供了端对端的 4K 视频切换和传输
64 路输入/输出

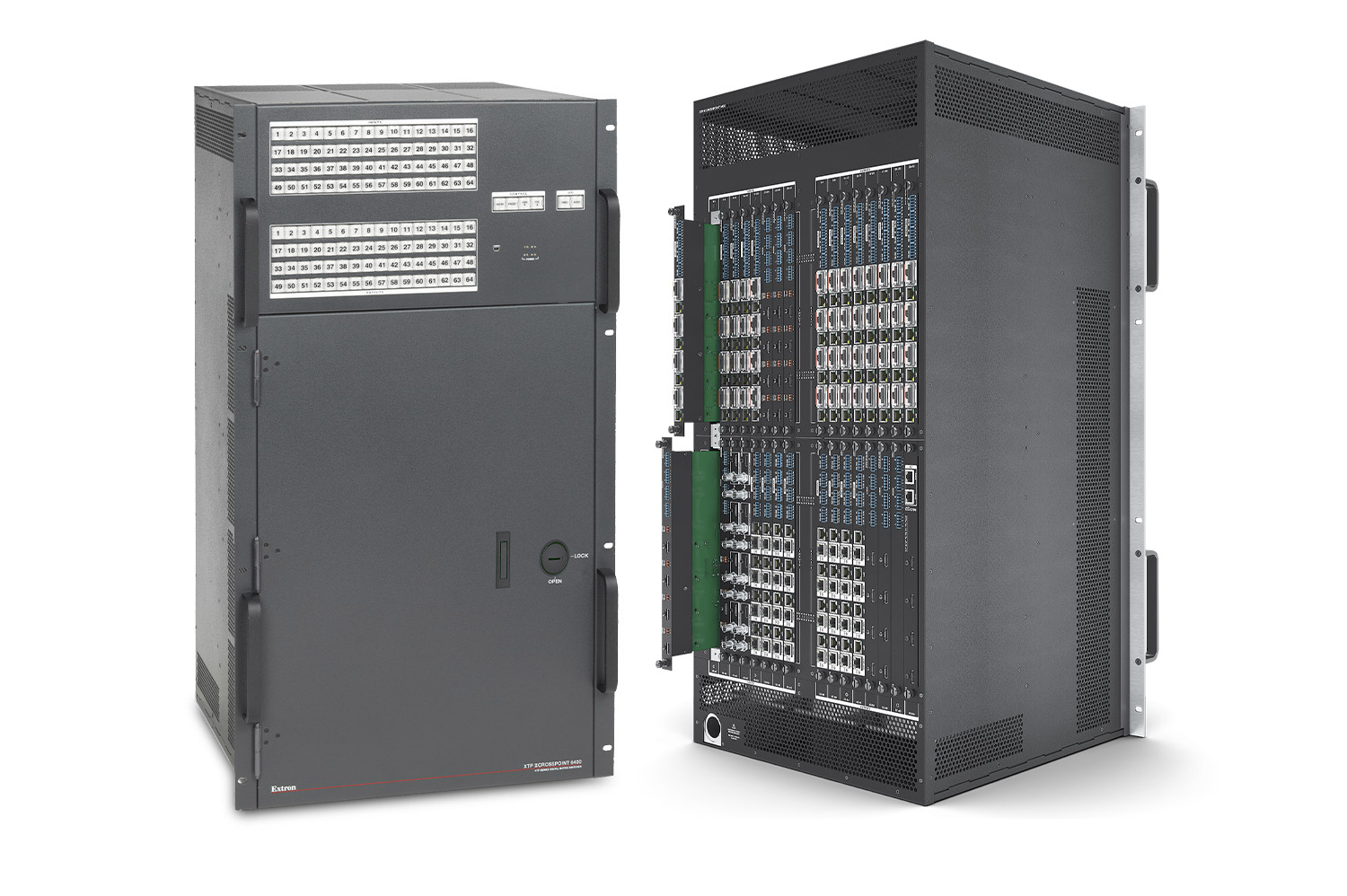

模块化、可热插拔的设计支持高达 64×64 的输入/输出尺寸，并可升级为新一代视频板卡
4 个电源
性能稳定、持久耐用及可热插拔的最先进电源
100,000 小时平均无故障工作时间
高品质的金属风扇可单独进行监控，以确保最佳的冷却温度

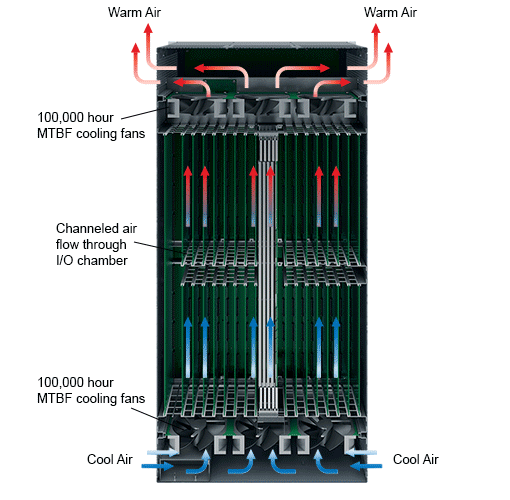

热管理
被监控的双风机保持顶部和底盘空气流通，通过抽取底部的冷空气，迫使空气通过输入/输出板插槽从机箱的顶部排出，从而提供了最有效的热管理。

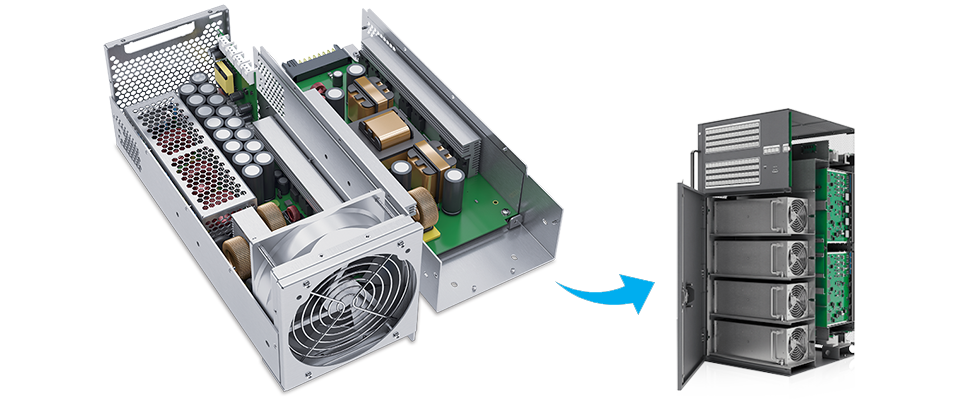

Extron Everlast 与众不同
Everlast 电源由 Extron 自主设计及生产，采用超高品质的元器件以及高效的现代化拓扑结构，提供了热管理、晶体管开关、能量耗散和电源系统的其他各项重要功能。每个 Everlast 电源都与我们获奖的高端视频产品一样经过严格的测试以及细节方面的精心设计。
经验证的高可靠性和 高性能
典型视音频电源的平均无故障工作时间 (MTBF) 约为 30,000 小时，这是根据各个组件的标称规格计算得出的。
为了确保我们的 Everlast 电源达到 Extron 的性能和质量标准，我们通过环境温度为 85°C 的高温老化试验室，对每一款 PS 系列桌面型电源进行实��而非估算的加速寿命老化测试。该系列电源满负荷连续运行时间超过 2 年。在这样的极限环境下，每在高温老化室内运行 1 小时，就相当于实际环境下运行 64 小时。
基于这一实际的加速寿命老化测试，我们电源的平均无故障工作时间 (MTBF) 达到了 280,000 小时甚至惊人的 1,000,000 小时，相当于超过 114 年的工作时间 (具体视型号而定）。据我们所知，目前没有哪家公司可以提供如此长的电源可靠性保证。简言之，我们的 Everlast 电源具备无与伦比的可靠性和经过验证的使用寿命，适用于最严苛的专业视音频环境。
