演艺中心

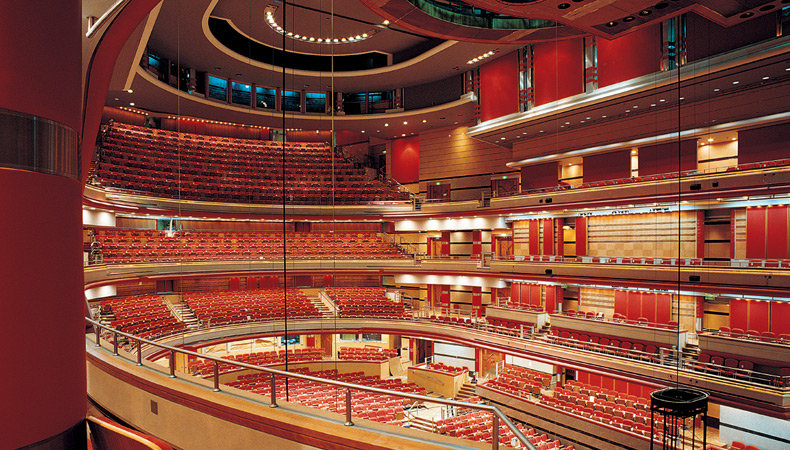

演艺中心是一个可容纳超过 3,000 名观众的大型多功能场馆。该场馆可用于音乐会、戏剧、颁奖盛典等各类现场演出及类似的活动。

解决方案需求评估

系统设计方案

显示系统

6 台 52 寸 LCD 显示器，每个特许经营区放置 2 台，用来显示菜单及价格。28 台 60 寸 LCD 显示器分别用于大堂及售票厅区域。6 台 22 寸 及 2 台 46 寸 HD-SDI 监视器安装在控制间。每个有人值守的摄影机位均配备 1 台 22 寸 HD-SDI LCD 监视器。

信号源和连接

4 个移动和 2 个固定摄影机位所采用的均为可支持 HD-SDI 输出的专业级摄像机。20 台前面板发送器分布安装在整个演艺中心的不同位置，以提供 DVI 视频及模拟音频的输入。

切换和信号管理

Extron FOX Matrix 3200 32x32 光纤矩阵切换器可提供信号源及显示器之间的信号路由。多速率 SDI 和 DVI-D 信号均可通过矩阵切换器来进行路由。

Extron PowerCage FOX Rx DVI Plus 光纤接收器板卡可将来自 FOX Matrix 3200 每路光纤信号转换为电子 DVI-D 信号，从而可被输入至媒体服务器。每台媒体服务器可通过双路 DVI-D 输出来传输视频输入信号或预录制内容。

信号分配和延长

光纤架构通过光纤系统可在设备间收发视频信号，解决了远距离信号传输及信号通道带宽不足的问题。

Extron FOX 3G HD-SDI 光纤收发器可将来自摄像机的 HD-SDI 输出信号传输至设备间和控制室。FOX 3G HD-SDI 支持高达 3G-SDI 的数据速率，能够对 1080p 分辨率的视频图像进行完美的像素对像素的传输。

Extron FOXBOX Tx DVI Plus 光纤收发器板卡用于发送来自不同机位的高分辨率的视频信号至设备间。

Extron PowerCage FOX DVI Plus 光纤发送器和接收器板卡为实现光纤延长器在设备间内快速便捷的安装，提供了紧凑而又节省空间的解决方案。

Extron FOXBOX Rx DVI Plus 光纤接收器可隐蔽安装在 LCD 显示器的后方，从而可将光纤信号转换为电子的 DVI 视频信号。

视频信号处理

Extron Quantum™ Elite 拼接墙处理系统是一款高性能的多画面拼接墙处理器，它可为大厅的 3x4 拼接墙输出其所需的 DVI-D 视频信号。

Extron DVC 501 SD 将来自专业混合器和切换器的多速率 SDI 实时广播信号转换至 DVI-D 视频信号，以兼容各类 LCD 显示器。
