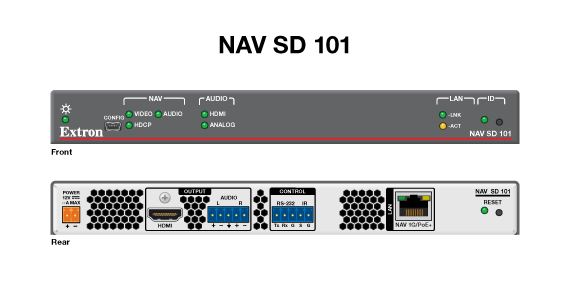

NAV SD 101

1G Pro AV over IP 图像解析度转换解码器 - HDMI
主要特性
  • 通过 1 Gbps IP 网络接收及解析度转换 4K/60 @ 4:4:4 视频和音频信号
  • 高级 Extron Vector™ 4K 图像解析度转换技术
  • PURE3® 编解码技术大大提高了网络弹性
  • HDMI 输出支持 HDCP 2.3 且分辨率高达 4K/60 @ 4:4:4
  • 扩展的 AES67 功能
  • 预监功能
The Extron NAV SD 101
型号 产品说明 产品编号
 NAV SD 101 1G HDMI 图像解析度转换解码器 60-1525-14
 现场调试 - NAV NAV 现场调试 致电
 远程调试 - NAV NAV 远程调试 致电

NAV SD 101 是一款 Pro AV over IP 图像解析度转换解码器，可通过 1 Gbps 以太网络以低比特率解码及解析度转换具有极低延迟的高品质视音频信号。采用 Extron 专有的 PURE3® 编解码技术，NAV 在传输分辨率高达 4K/60 Hz、带 4:4:4 色度取样和极低延迟的高质量视频性能方面实现了全新突破。NAV SD 101 可完全与 NAV® 10 Gbps 终端兼容，极大地增强了大型系统的可扩展性。它还支持 AES67 音频，能够灵活地与 DMP Plus DSP 产品或其它具有 IP 功能的音频组件集成。为满足专业视音频应用环境的需求，可高度扩展且功能强大的 NAV 平台能实现数千个端点的视音频信号安全部署。

PURE3 编解码技术

NAV 编码器和图像解析度转换解码器采用最新一代 Extron PURE3 编解码技术。这项基于小波的专有压缩技术可大大提高网络弹性。PURE3 编解码器可以承受综合网络上的突发性网络流量，同时超出了标准压缩系统的性能特征。其他同类品牌依赖于第三方编解码器，当遭遇不可预测的网络流量时，这些设备就会出现问题。那些编解码器需要高成本的隔离网络，但 PURE3 是特别专为 Pro AV 行业设计的编解码器，可在融合或隔离网络上提供稳健、完美的视频输出。PURE3 具有子帧延迟，并采用 4:4:4 色彩量化处理视频信号，保留了原始的信号源品质和物理分辨率。PURE3 智能流选择是 Extron 独有的技术，可采用低动态流媒体内容来提高流传输性能。PURE3 编解码技术还采用先进的错误隐藏功能，可对误码、抖动、乱序和丢包等现象高度免疫。PURE3 错误隐藏功能可提供稳健的图像传输，而无需像其他错误纠正机制一样需要增加延时或带宽。

1 Gbps 以太网

NAV SD 101 设计用于 1 Gbps 以太网络，可解码及解析度转换高品质的视频和音频信号，能精确地再现原始的信号源内容。使用标准的 1000Base-T 1 Gbps 铜线以太网架构，NAV SD 101 使得系统设计更加灵活，并可实现高性价比的长距离流传输。NAV SD 101 可由带 PoE 功能的网络交换机或 PoE 合路器进行 PoE+ 远程供电，无需外置电源。NAV SD 101 适用于企业视频分配、指挥控制中心、教育或培训等应用领域，对于需要可靠、高品质 AV over IP 视频分配的安装环境来说，它是非常完美的解决方案。

HDCP 2.3

NAV SD 101 完全符合 HDCP 2.3 标准，用于传输 HDCP 标准的 UHD 加密内容。它还采用了 Extron Key Minder®，可增强及简化 HDMI 设备的集成。对于内容受保护的 HDMI 信号，Key Minder 可验证并保持持续的 HDCP 加密，支持在网络架构中进行快速、可靠的传输。如果 HDCP 加密内容被流传输至一个不符合标准的显示设备，接收器即会输出全屏绿色信号，可以从视觉上立刻确认被保护内容无法在显示设备上显示。

与 AES67 的互操作性

NAV 平台可通过 IP 网络传输符合 AES67 标准的音频信号，能与 DMP Plus DSP 产品或其它具有 IP 功能的音频组件集成。AES67 标准在当今使用的主流 IP 产品之间提供了互操作性。采用该标准使视音频集成商能更加轻松地将音频网络技术添加至各种应用环境中，确保了音频信号分配的可靠性和灵活性。

快速可靠的切换

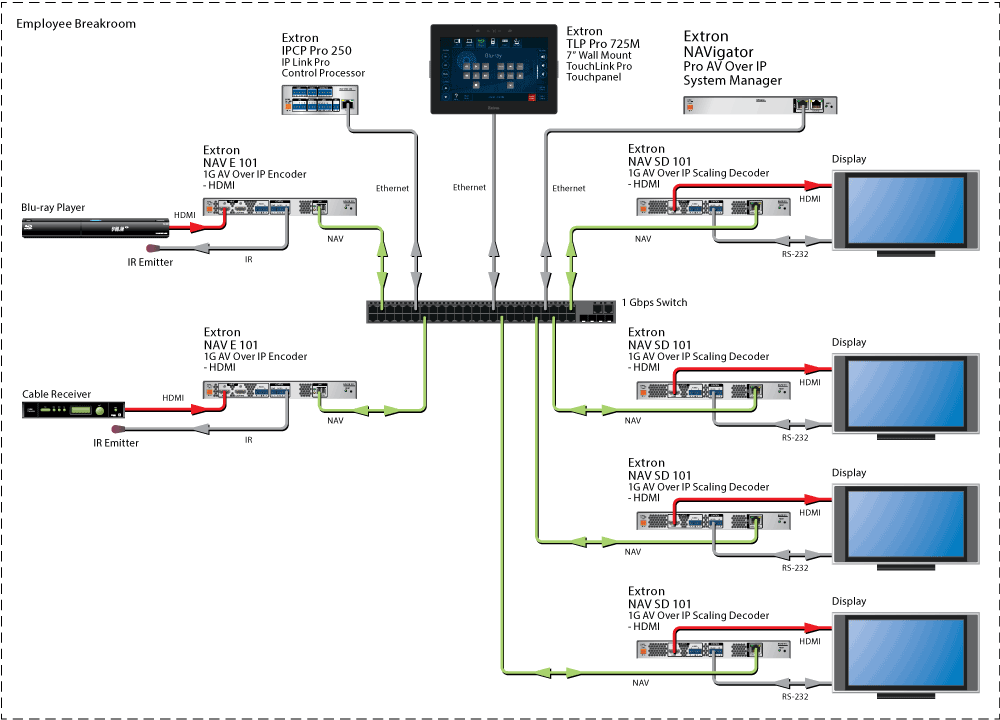

NAV 系统并不局限于视频延长和分配。多台编码器和解码器可部署到一起，用于创建基于 IP 网络的视音频矩阵。NAV Pro AV over IP 解决方案将 IP 系统的灵活性与 Extron 常规矩阵切换器的易于集成特性相结合，如 Key Minder、EDID Minder® 以及 USB 和音频分离。具有多个终端设备的小型 IP 切换系统外加一个 Extron Pro 系列控制器便可实现安全切换。NAVigator 系统管理器具有高级控制和企业级系统监视功能，大大提高了矩阵的切换能力。

优先级路由功能让用户能够自定义标签，确保数据被有效分离，终端设备也更容易被查找。用户可使用 NAVigator 软件为一个终端分配多个标签。与 Extron 控制系统配合使用时，标签可用来进行分类、隔离或快速查找终端设备。在具有多种安全等级的系统中，或管理企业/校园内的多个房间的应用中，优先级路由功能非常有用。

易于设置和配置

NAV SD 101 内置易于使用的网络界面，可通过标准浏览器方便地访问网络设置和其它参数等。除了网络界面，NAV SD 101 还可通过 Extron PCS - 产品配置软件进行配置。使用所需的 NAVigator 系统管理器有利于系统部署，此功能强大的专用程序可为 NAV 系统提供集中式管理和控制。

独有的 Vector 4K 图像解析度转换技术

NAV SD 101 传输计算机和视频信号，其可选择的输出分辨率从 640x480 到 UHD 4096x2160。NAV SD 101 集成的 Extron Vector™ 4K 图像解析度转换技术采用独特的高精度处理算法，具有出色的解析度转换性能，可提供一流的图像升频和降频转换。可选的填充 (FILL) 和跟随 (FOLLOW) 模式确保正确的输出信号宽高比。FILL 模式提供了全屏输出，而 Follow 模式则保留了输入信号的原始宽高比。此外，HDMI 输出的色彩空间和色度取样可自动进行设定，以确保与连接的 DVI 或 HDMI 显示设备兼容。NAV SD 101 支持多种视频分辨率，能为您的显示设备匹配最佳的输出分辨率，提高了视频性能并提供了最大的系统兼容性。

安全性

所有 NAV 终端都支持 802.1X 基于端口的网络访问控制。在应用时，802.1X 验证需要在网络访问之前授权所有设备。支持 Microsoft® Active Directory，可简化用户管理和群组验证，为用户构建牢固的安全策略。此外，SRTP - 安全实时传输协议确保了视频和数据流的加密、信息验证和数据的完整性。NAV 系统可原生兼容 Extron Pro 系列控制系统，该系统配备 IP Link 安全平台接口，可对从控制处理器到终端的所有指令进行加密。NAV 和 Extron Pro 系列控制系统的组合创建了市场上最安全可靠的 Pro AV over IP 解决方案。通过 NAVigator 系统管理器，管理器和终端之间的所有通信都是 SSH 加密的。NAV SD 101 高度安全的特性确保了各种现代化的 Pro AV 应用都能顺利、平稳地在网络上运行。

系统监测和控制

NAVigator 系统管理器可将 NAV 系统转变成一个功能强大且灵活的 IP 矩阵解决方案。NAVigator 是专用设备，可通过直观且用户友好的界面对 NAV 系统进行集中式管理和控制。除了简单的设置、配置和快速切换外，NAVigator 还为 NAV 提供更为广泛的监控、诊断及故障排除等功能。它还支持通过单个浏览器同时进行配置、批量固件升级、备份以及恢复多个 NAV 终端设备。可选的 NAVigator LinkLicense 用于启用 NAV 系统的第三方控制。除了多种其他功能外，这类第三方控制系统还可以使用 SIS 指令*来建立和断开 NAV 连接。Extron Pro 系列控制系统与 NAVigator 系统管理器集成，为所有 NAV 终端提供安全的端到端加密控制。然而，NAV 终端上的 IP Link 扩展端口（如 RS-232、红外和数字输入/输出端口）则完全由 Extron Pro 系列控制系统专属控制。

*第三方控件 LinkLicense 无法控制 IP Link 扩展端口。

Pro 系列控制

所有 NAV 终端设备都内置一个 Pro 系列 RS-232 和红外控制端口，可有效地将 Extron Pro 系列控制系统扩展至控制处理器的远端位置。该 Extron 独有的特性使系统无需在终端添加额外的控制处理器。NAV Pro 系列控制确保在任何网络可及的地方都能对设备进行高效的加密控制。NAV 是一种理想的解决方案，适用于需要设备控制、灵活的视音频切换以及长距离传输高质量内容的应用环境。

可扩展性

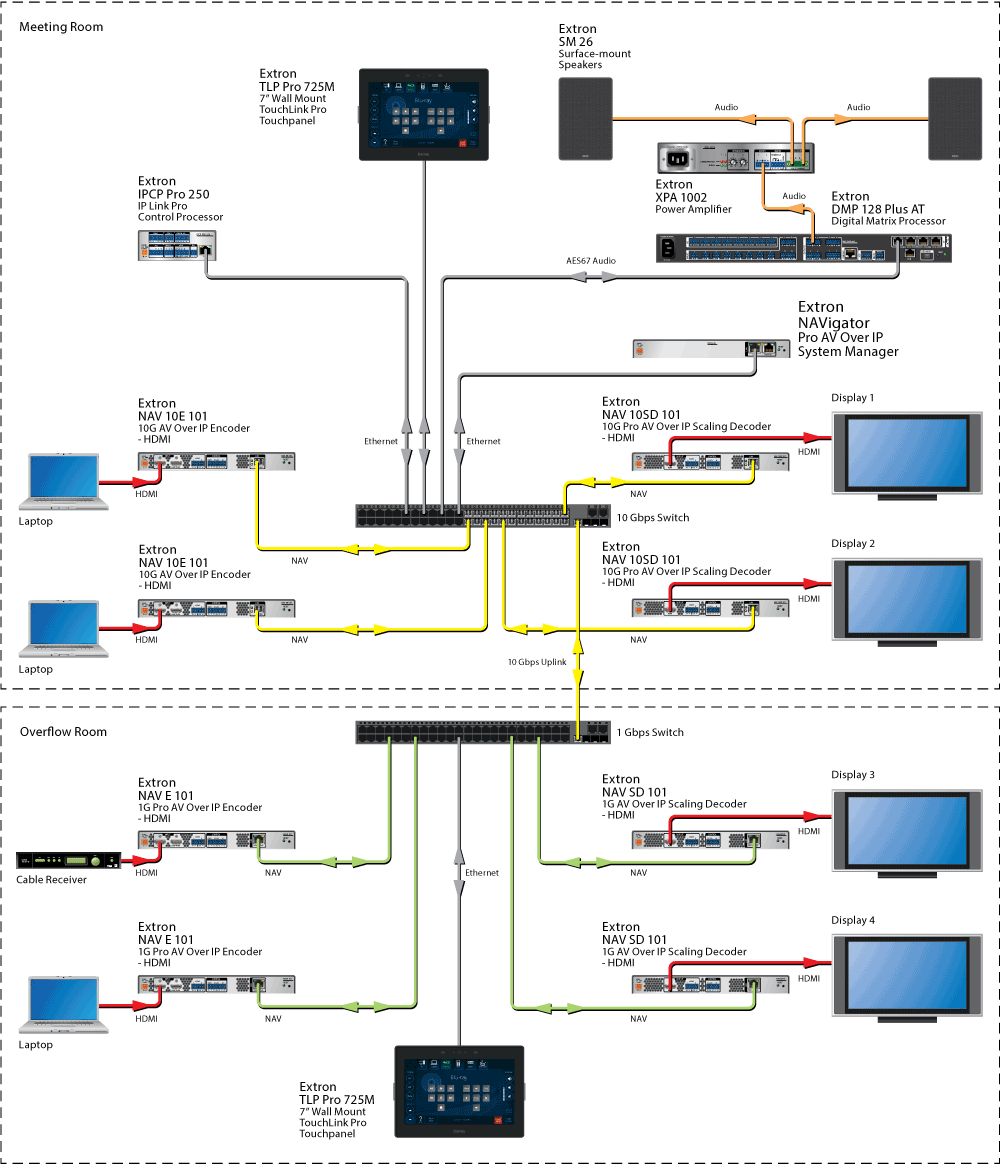

NAV 平台是在 1 Gbps 和 10 Gbps 设备之间进行无缝、完全可交互式操作的解决方案。NAV 利用 PURE3 编解码技术，可将视频从 1 Gbps 编码器流传输至 10 Gbps 解码器，或降低 10 Gbps 编码器的比特率以便视频流能通过 1 Gbps 的解码器进行解码。这种灵活性能够确保在您的企业范围内以极低的延迟可靠地传输高品质的视频内容。
