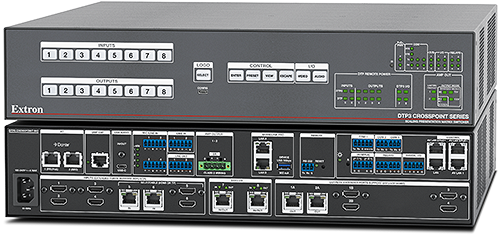

DTP3 CrossPoint 884

所获奖项

2025 Winner

Sound 与 Video Contractor 创新产品奖

2025 Winner

Inavation 奖

2024 Winner

Sound 与 Video Contrator 读者之选最具创新奖

2024 Winner

市场最佳专业音视频设备奖

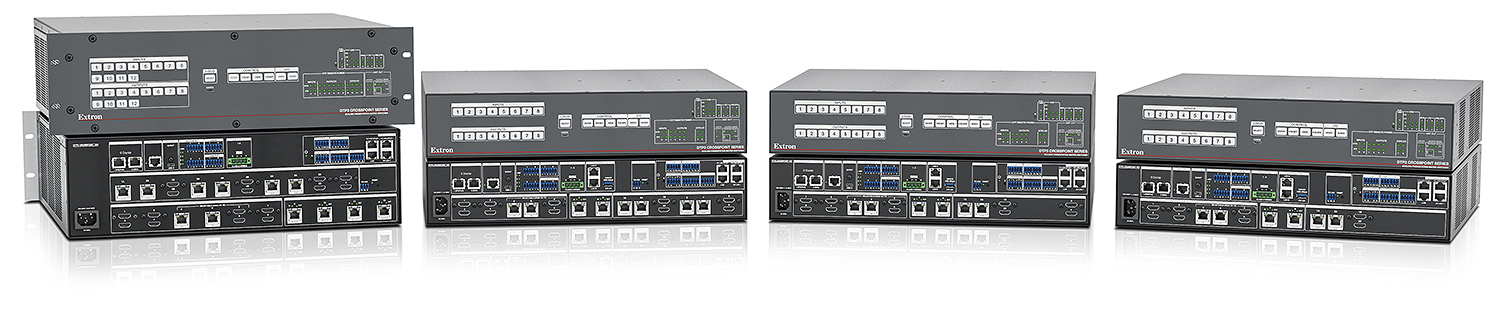

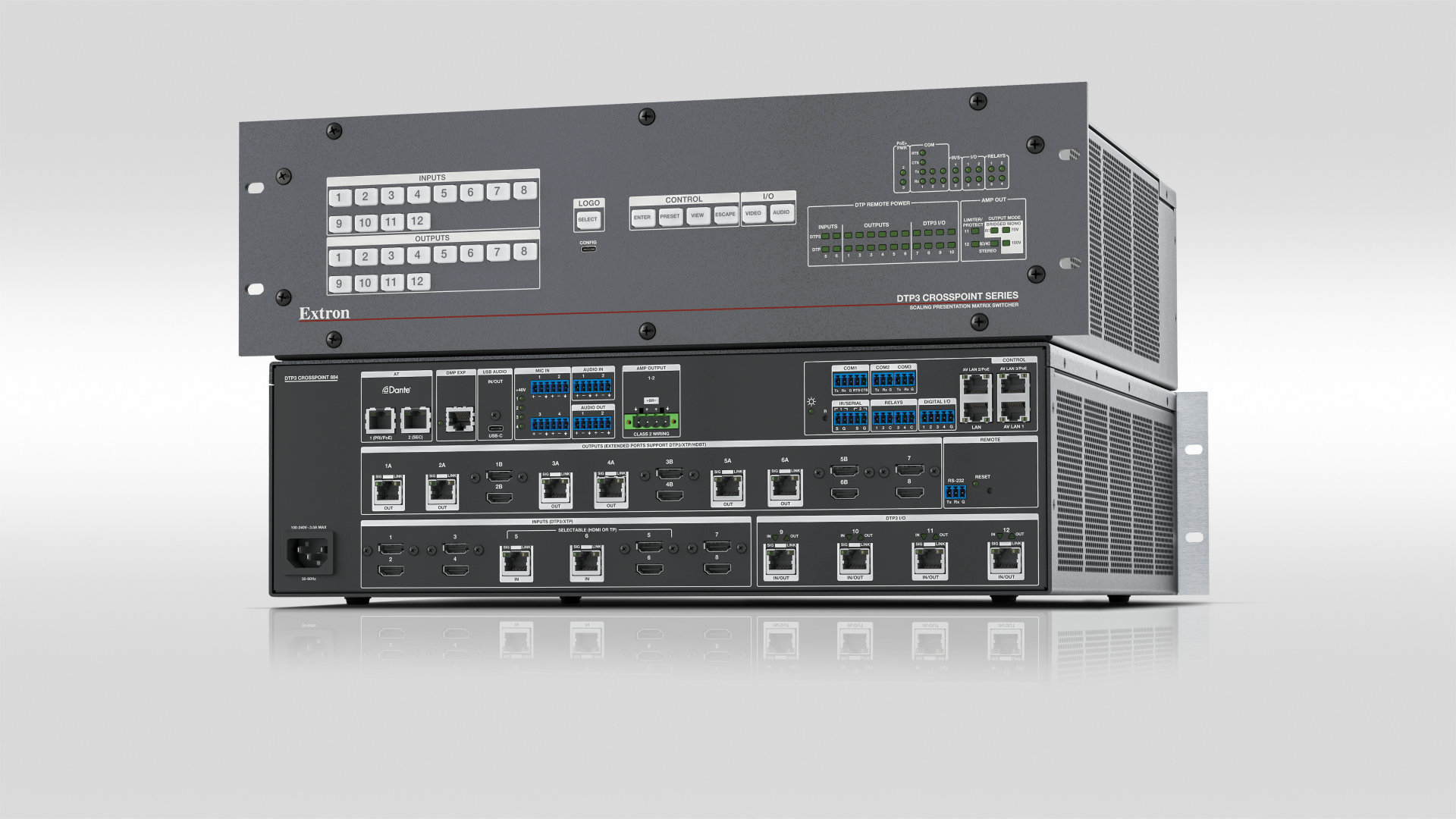

DTP3 CrossPoint 系列

DTP3 CrossPoint 系列汇聚诸多振奋人心的全新功能，是新一代行业标准一体化视音频解决方案。DTP3 延长、正反可逆的 I/O 接口、Dante 音频网络以及具有可选输出模式的桥接音频放大器使每个项目的安装和操作更加简单方便，而这仅仅是众多功能优势中的一小部分。

特性

DTP3 延长

DTP3 CrossPoint 系列具有 DTP3 延长功能，可通过单根 CAT 6A 电缆将未压缩视频、音频和控制信号传输至 100 m (330') 远的距离。它们还向后兼容第一代集成了 DTP 功能的产品。DTP 终端设备提供多种外形尺寸和视频传输格式，可满足任何专业安装需求。DTP3 集成 4K/60 @ 4:4:4、HDCP 2.3 和 HDR 视频等高级功能，让您能够轻松创建客户所需的复杂但易用的系统。

DTP3 终端设备特性

通过单根 CAT 6A 屏蔽电缆将视频、双向控制和音频信号传输至 100 m (330') 远的距离

DTP3 发送器和接收器通过经济且易于安装的电缆架构提供了高可靠性和最佳的性能表现。

支持分辨率高达 4K/60 @ 4:4:4 的计算机和视频信号

DTP3 终端设备支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率和 HDR 视频。支持 4K/60 @ 4:4:4 色彩取样需要连接至匹配的 DTP3 产品。

符合 HDCP 2.3 标准

确保受保护 4K 视频媒体内容的正常显示，以及与其他符合 HDCP 标准的设备之间的互操作性。

USB 支持

部分 DTP3 产品可支持 USB 数据、USB-C alt 模式的 DisplayPort 视频和电源传输。

展开收起

正反可逆的 I/O 接口

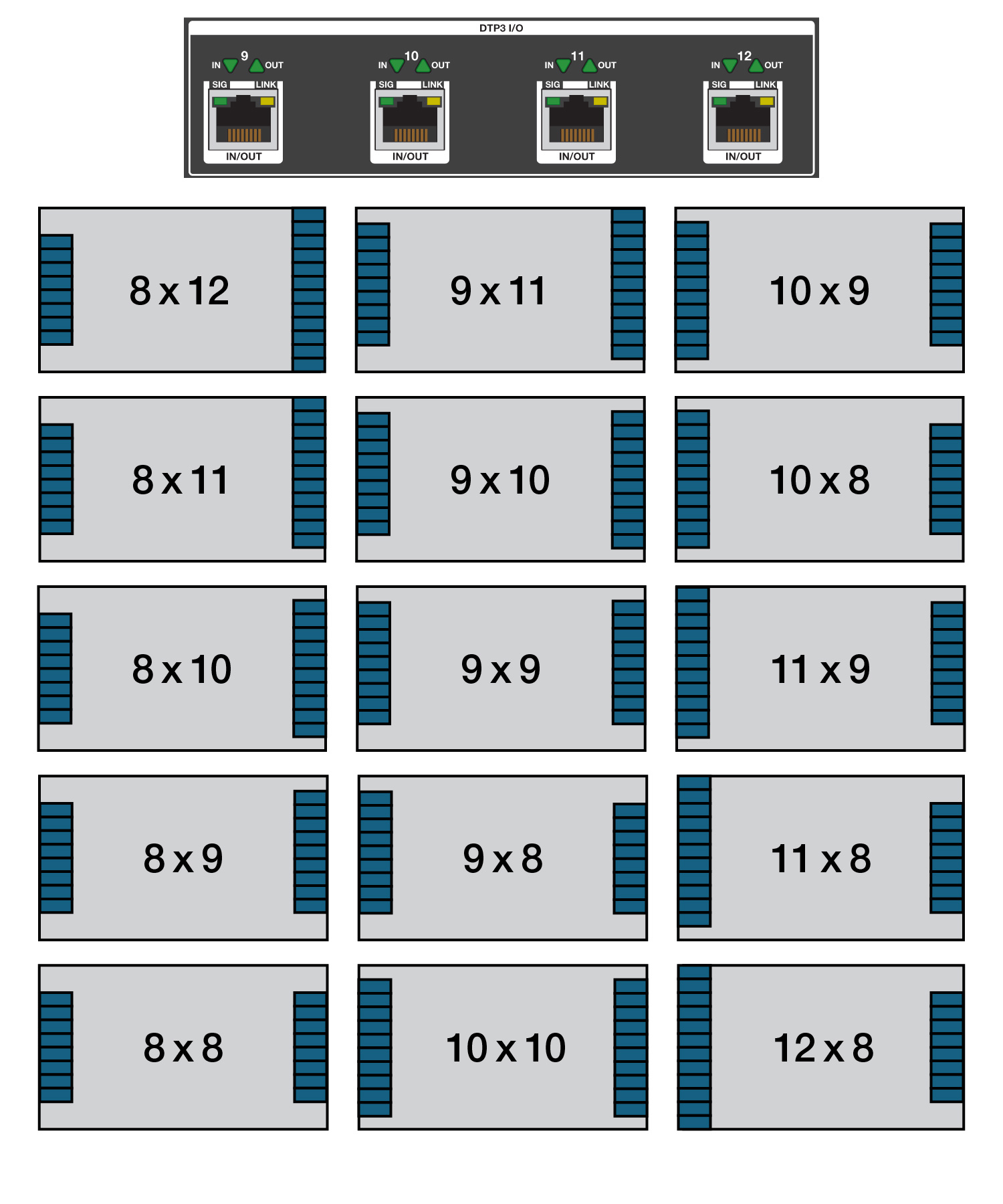

每款 DTP3 CrossPoint 型号都具有正反可逆的 DTP3 端口，可用作输入或输出，以实现不同的矩阵配置。灵活的信号路由和可靠的数字视频切换支持一次性安装中的多种应用，并提供独特的灵活性，可以随时根据需求的变化重新配置系统功能。DTP3 CrossPoint 884 等单一型号除了专用的 8x8 尺寸之外，还支持 14 种额外的输入/输出配置，具体如下图所示。

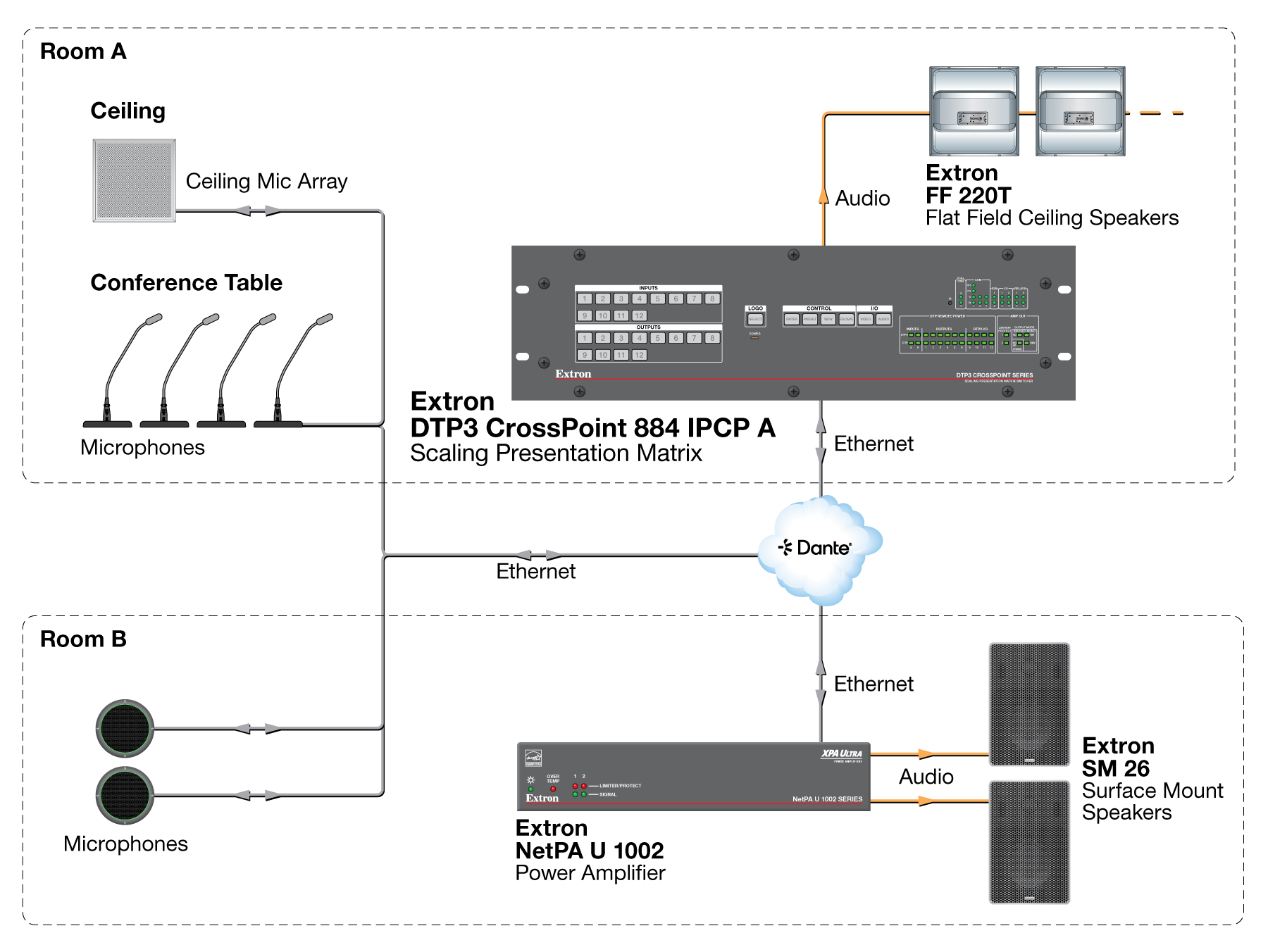

Dante 网络

DTP3 CrossPoint 系列提供 Dante 音频网络，支持通过局域网进行音频传输，从而可以访问各种兼容的音频产品。32x32 Dante 接口通过主端口和冗余千兆位以太网端口进行连接，主端口提供 PoE 功能。

Dante 可使用标准 TCP/IP 协议，通过交换式以太网络分配无压缩的高解析度数字音频，同时还能满足专业音频的严格质量要求。

可配置的功率放大器

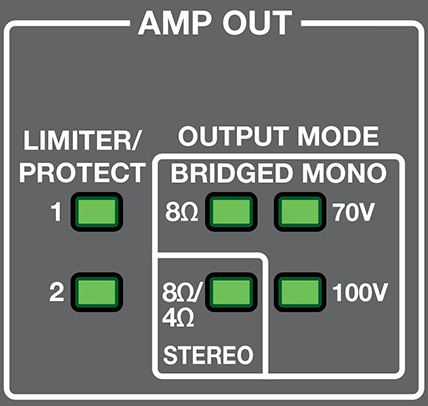

DTP3 CrossPoint IPCP A 型号配备了音频放大器，具有可选择的输出功率模式：

立体声 100W @ 4Ω 或 8Ω
单声道 200W @ 8Ω
单声道 200W @ 70V 或 100V

它采用 Extron 独特的 D 类放大器设计以及专有的 CDRS™ - D 类波纹抑制技术，能够提供流畅、纯净的音频波形，相比传统 D 类放大器来说，其信号保真度有了明显改善。

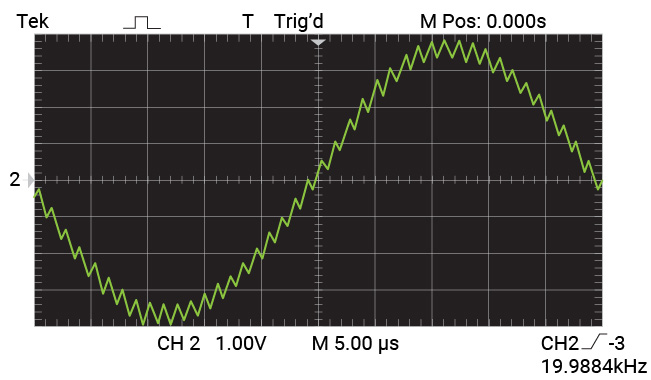

传统设计

传统 D 类放大器的特点是音频输出上存在高频切换波纹。其结果是导致信号失真以及输出线路受到电磁干扰。

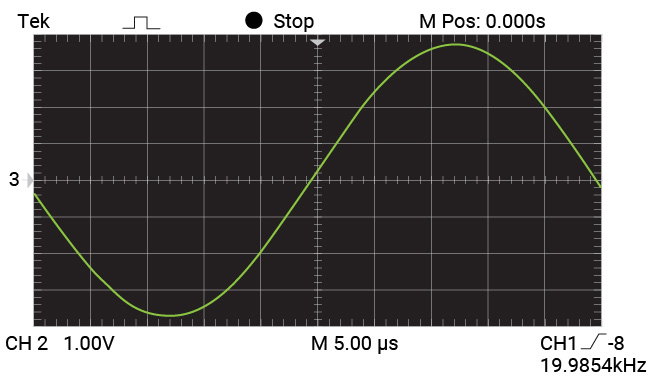

Extron CDRS 设计

CDRS 消除了音频输出波形中的切换波纹，保持了信号的纯净度并与线性放大器的性能相当。其结论是 D 类功率放大器设计显著提高了音频性能表现。

展开收起

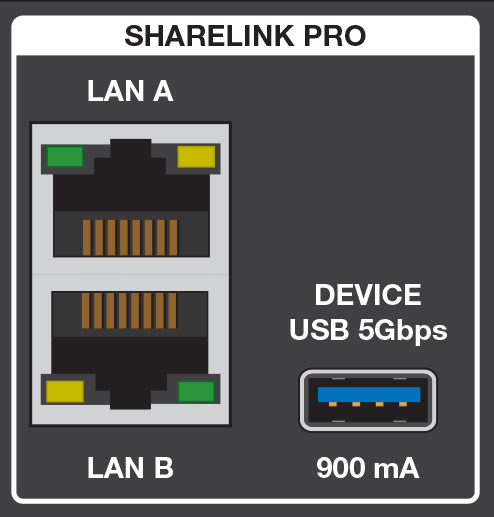

ShareLink Pro 无线演示系统

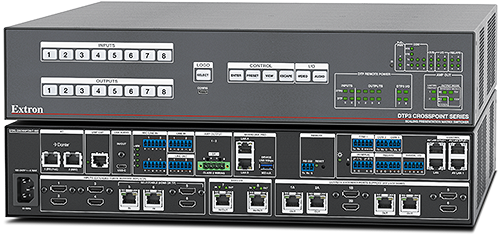

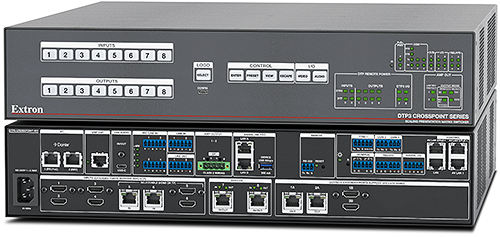

DTP3 CrossPoint 662、DTP3 CrossPoint 642 和 DTP3 CrossPoint 622 集成 ShareLink Pro 无线演示系统，允许任一用户将其个人电脑、平板电脑或智能手机上的演示内容共享至显示器，实现轻松协作。它采用先进的技术，可同时显示 4 台设备的内容，包括任一矩阵切换器输入。ShareLink Pro 具有协作及主持人模式，可灵活地适应开放和可控制的协作场景，以及双以太网端口等更多安全环境。ConferenceShare™ 可通过运行 Teams、Zoom 或其他 UC 会议的 Windows 或 macOS 笔记本电脑无线共享室内 USB 设备的视频和音频信号。

ShareLink Pro 主要功能对比
	ShareLink Pro 2500	ShareLink Pro 2000	ShareLink Pro DTP3 CrossPoint
ConferenceShare	支持	支持	支持
以太网接口	双	单	双
显示控制	RS-232/CEC/IR/串行	CEC	IPCP Pro
显示支持	双	单	可分配给矩阵输出的单一图像
输入/输出控制	支持	不支持	IPCP Pro
主动学习	可选 LinkLicense	不支持	不支持
数字标牌	可选 LinkLicense	可选 LinkLicense	不支持

Vector 4K 图像解析度转换

无与伦比的解析度转换品质

Vector 4K 图像解析度转换引擎采用 Extron 设计的多重双三次插值算法，可根据其上、下、左、右以及对角线相邻像素的平均值生成一个新的像素。这就能够生成清晰、准确的图像，并保留单个像素的图像细节，这是其他解析度转换方式所不具备的。

Vector 4K 算法持续进行动态调整，确保为升频、降频转换或 1:1 直通应用提供最佳的处理能力。稍逊于双三次插值算法的另外两种方式是“最邻近插值”算法，就是将一个像素复制到邻近的像素上，以及“双线性插值”算法，可根据其上、下及左右相邻像素的平均值生成一个新的像素。这两种算法生成的都是不合标准的输出，会导致数据丢失，可能使呈现的内容无法使用。

无缝切换

为了在严苛的应用环境中实现快速无障碍的视频切换，共提供了四种无缝转换效果。

硬切 — 将当前输入快切至黑屏，再切至新的输入
淡入淡出 — 将当前输入淡出到黑屏，再淡入新的输入
无缝快切 — 冻结当前视频帧，然后立即切换到新输入
无缝渐变 — 冻结当前输入视频帧，然后淡入新选择的输入

动手试一试：选择按键查看切换效果。

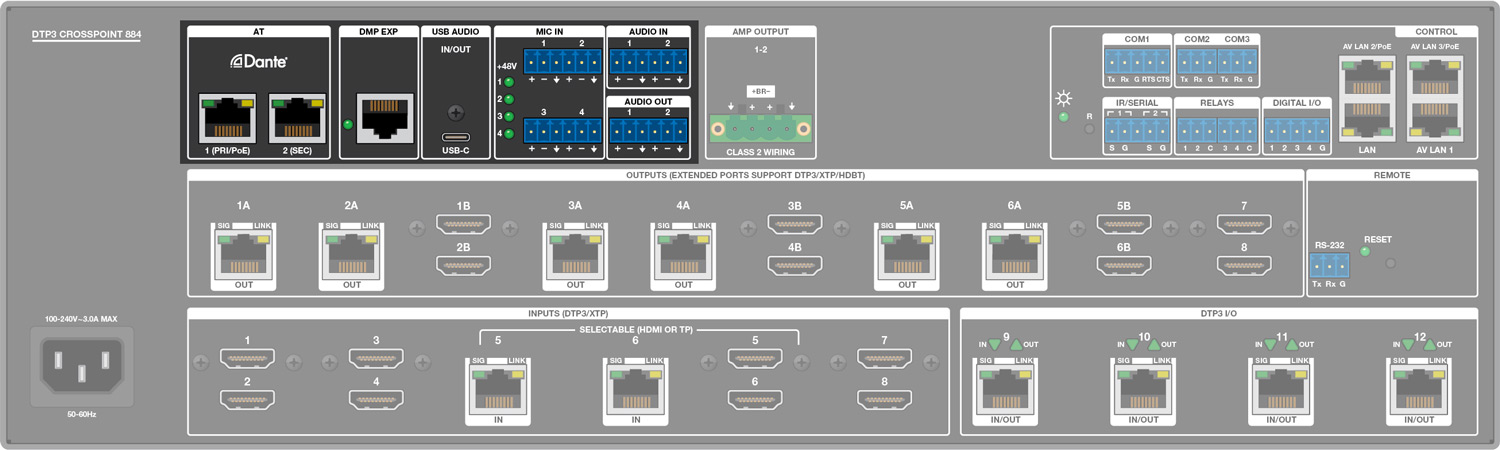

音频处理

DTP3 CrossPoint 系列具有 Extron ProDSP 音频信号处理和回声消除功能。64 位浮点引擎结构确保了非常宽广的动态范围。带 48 kHz 采样的演播室级 24 位音频转换器还能保持音频信号的通透度。

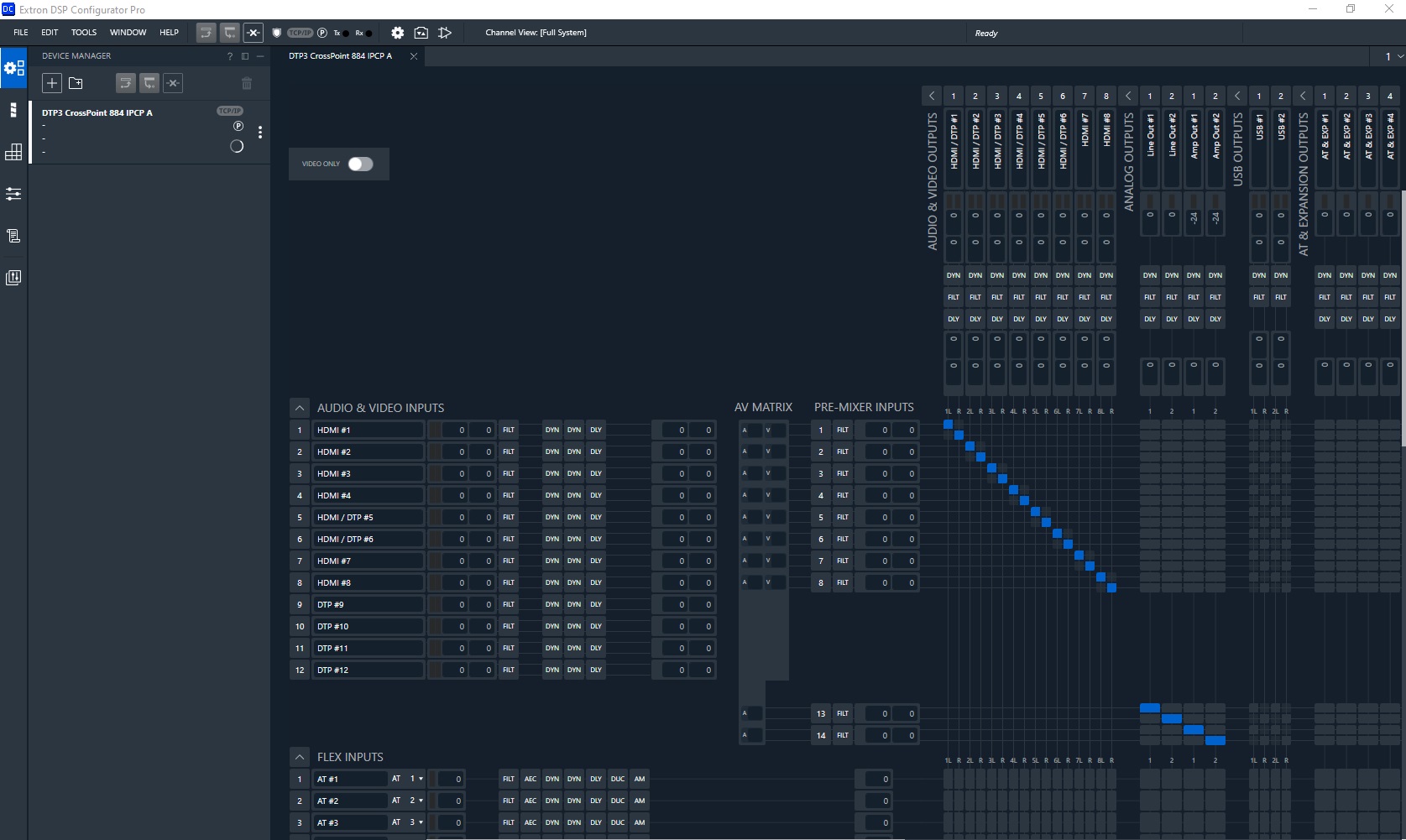

DSP Configurator Pro

用户可通过直观的 DSP Configurator Pro 软件轻松地进行设置和优化。灵活的在屏界面便于快速地访问所有的数字音频信号处理工具以及 AEC 和噪声消除设置，包括电平控制、动态调整、滤波器、延迟、闪避、响度、反馈抑制和矩阵混音以及回声损耗 (ERL)、回声损耗增强 (ERLE) 和总回声减少级别 (TER)。
