Quantum Ultra II
新一代支持音频和光纤延长的 8K 拼接墙处理器
-
18 Gbps -
HYPERLANE 500
-
Vector 4K Scaling -
DoDIN APL
-
Everlast -
DTP3 Systems
-
Dante
拼接墙处理技术的飞跃性发展支持音频切换和扩展的 4K/60 吞吐量
Quantum® Ultra II 是 Extron 的全新一代拼接墙处理器，可提供面向未来的强大的信号连接及吞吐能力。HyperLane® 视频总线具有高达 500 Gbps 的吞吐量，可提供无与伦比的实时性能表现。HDMI 4K PLUS、FOX3 和 DTP3 输入输出卡采用 18 Gbps 连接，可支持高达 4K/60 @ 4:4:4 的分辨率，并符合 HDCP 2.3 标准。8K/60 信号源可作为四路信号进行处理。嵌入式源音频可路由至每个活动画布或 Dante® 网络。该处理器可支持多达 20 个具有混合分辨率和不同屏幕方向的屏幕布局。横向和纵向输出、输出叠加、边框补偿及可定制的输出分辨率等功能确保了显示的兼容性。RS‑232、USB 和以太网接口提供了与控制系统的直连。
Quantum Ultra II 采用模块化结构，包括卡笼式机箱、输入卡和输出卡，可适应各种应用环境的安装要求。Quantum Ultra II 610 是一款 6U、10 插槽卡笼式机箱，支持各种输入和输出卡组合，输入/输出尺寸从 36x4 到 4x36 不等。Quantum Ultra II 305 是一款用于中小型拼接墙的 3U、5 插槽卡笼式机箱。
Quantum IN4HDMI 4K PLUS 板卡支持分辨率高达 8K/60 的 HDMI 信号。它可接受 4 路 4K/60 HDMI 信号或 1 个四路径 8K/60 信号。Quantum IN4FOX3 系列光纤输入卡支持来自 FOX3 发送器或 FOX3 矩阵切换器的 4 路 4K/60 信号。Quantum IN4DTP3 是一款四通道 DTP3 输入卡，可在长达 100 m (330') 的距离内接收分辨率高达 4K/60 的信号。Quantum IN4HDMI 可支持 1 路 4K/60 HDMI、2 路 4K/30 或 4 路 2K 信号。Quantum IN SMD 100 可同时解码多达 4 路 1080p/60、8 路 1080p/30 或 16 路标清媒体流，并兼容 MPEG‑2、Motion JPEG 和 H.264 媒体流。
OUT4HDMI 4K PLUS 输出卡支持 4 路高达 4K/60 的 HDMI 信号。Quantum OUT4FOX3 系列 FOX3 光纤输出卡可将多达 4 路 4K/60 信号传输至 FOX3 接收器或 FOX3 矩阵切换器。Quantum OUT4DTP3 输出卡可将 4 路高达 4K/60 的双绞线 DTP3 信号传输至 100 m (330') 远的距离。OUT4HDMI 和 OUT4DTP 输出卡的 1 到 4 路输出提供从 1024x768 至 4K/60 的分辨率。OUT4DTP 提供可选的 DTP、XTP 和 HDBaseT 兼容双绞线输出模式，可将信号延长至 100 m (330') 远的距离。
在音频管理方面，Quantum OUT32AT 板卡可将来自 Quantum IN4HDMI 4K PLUS、Quantum IN4FOX3 或 Quantum IN4DTP3 输入卡的多达 32 对 LPCM 立体声传输到 Dante 音频网络。

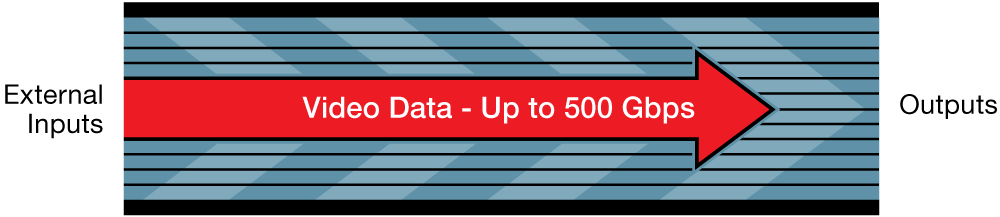

HyperLane 视频总线
Quantum Ultra II 采用集成了 Extron HyperLane 技术的面向未来的高速视频总线，可提供其他拼接墙处理器无法企及的实时性能表现。
此无与伦比的 HyperLane 视频总线具有最大 500 Gbps 的吞吐量，每路 HDMI、FOX3 或 DTP3 连接都能完全兼容分辨率高达 4K/60 @ 4:4:4 色彩取样的视频信号。它可同时承载超过 20 路 4K/60 4:4:4 信号源。它还支持 8K 信号所需的带宽，以及不断发展的信号所能提供的更高分辨率、高动态范围 (HDR)、更大的色深和扩展的色域等。
HyperLane 总线只有一个核心作用：在输入和输出卡之间传输视频数据。该专用总线具有始终如一及可预见的性能，并且不受系统中任何其他元素的影响。这就为信号源的流畅演示提供了保障，确保帧率不受显示的信号源布局影响。
HyperLane 视频总线
关键任务操作

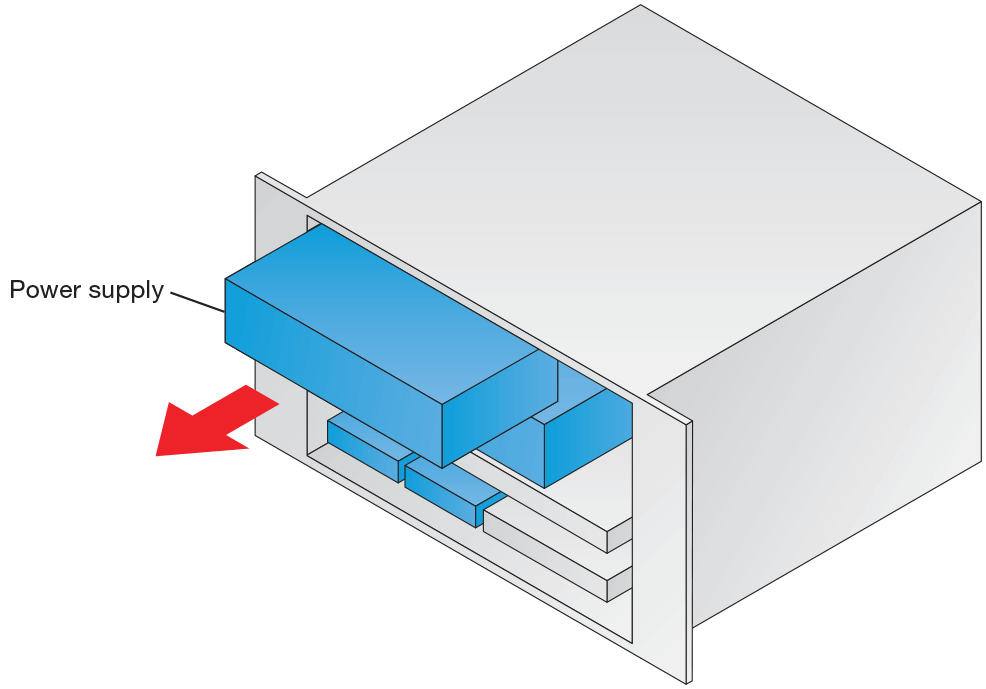

双冗余热插拔 Everlast 电源
Quantum Ultra II 设计用于在关键任务环境中不间断地运行。由 Extron 设计及制造的冗余热插拔 Everlast 电源是 Quantum Ultra II 610 卡笼式机箱的标准配置，可提供 24/7 全天候连续性操作。Quantum Ultra II 305 卡笼式机箱则内置一个 Everlast 电源。
观看视频两路 AC 电源输入
为了增强电源的可靠性，一些 24 小时全天候环境需要两路独立的交流电源，一路主电源和另一路冗余电源。Quantum Ultra II 610 提供两路 AC 电源输入，可与两路电源持续连接。
固态操作系统硬盘
固态硬盘为 Quantum Ultra 的操作系统提供了超强安全性和稳定性。固态硬盘不受机械传动常见的故障模式（如轴承、电机和读/写头故障）影响。固态硬盘的另一个优势是系统启动速度快，可在不到 90 秒的时间内开机并正确地按配置显示视频。
主动故障通知
一旦关键组件如电源或风扇发生故障，或超出建议的运行温度时，系统管理员就会接到警报通知。
Quantum Ultra II 610 采用双冗余热插拔 Extron Everlast 电源
安全性
Quantum Ultra II 的操作系统采用写保护形式，以防未经管理员密码验证即擅自更改系统文件。
SSL 通信协议在拼接墙配置软件和 Quantum Ultra II 之间提供了加密连接，以用于系统设置和固件升级。外部控制系统和 Quantum Ultra II 之间的 SSH 通信协议确保为远程 SIS 指令提供安全连接。
USB、RS-232 和以太网等物理端口可以单独被启用或禁用，以限制 Quantum Ultra II 的访问。IP 和 UDP 端口也可以选择性启用或禁用，从而锁定对 Telnet、SSH、HTTP 或其他协议的访问权限。
系统事件日志记录了 Quantum Ultra II 的软件、硬件和相关连接情况。它作为本地存储的文件，用户可自定义其大小，并可直接从处理器下载。
固件升级由 Extron 数字签名，确保文件未被篡改。所有固件升级均需要管理员登录，并通过加密连接进行传输。
用户可自定义密码来保护 Quantum Ultra II 操作系统的访问权限，使其能够符合组织机构的安全性和调度策略。
输出特性
输出旋转
Quantum Ultra II 的输出信号可顺时针或逆时针旋转 90°，以适应纵向或横向排列的显示屏。

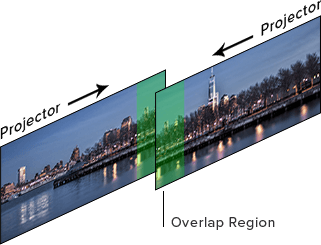

输出叠加
输出叠加功能为边缘融合的投影应用提供了冗余图像数据。水平和垂直叠加功能可同时应用。输出叠加还简化了与大型直视 LED 系统和其他专用显示器的操作。
同时支持多种分辨率
单台 Quantum Ultra II 处理器可以原始分辨率同时驱动 1080P、4K 和其他类型的显示器。

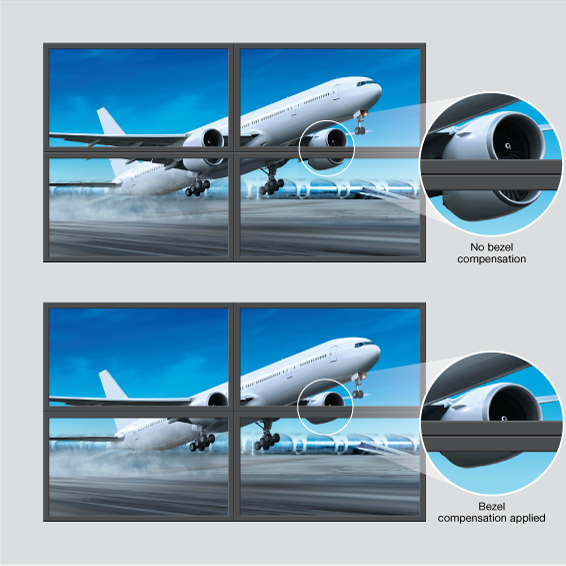

边框补偿
可调整的水平和垂直补偿功能用于扩展被屏幕外框遮挡的图像，能准确地显示跨多个显示器的信号源。
当投影机和背投箱体紧挨在一起时，各显示器的图像之间无明显的缝隙， 但是平板显示器在活动图像区域周围会有一个物理边框。活动图像区域只限定在边框的内缘， 因此，当平板显示器排列在一起形成拼接显示图像时，在屏幕与屏幕之间就会存在很大的缝隙。

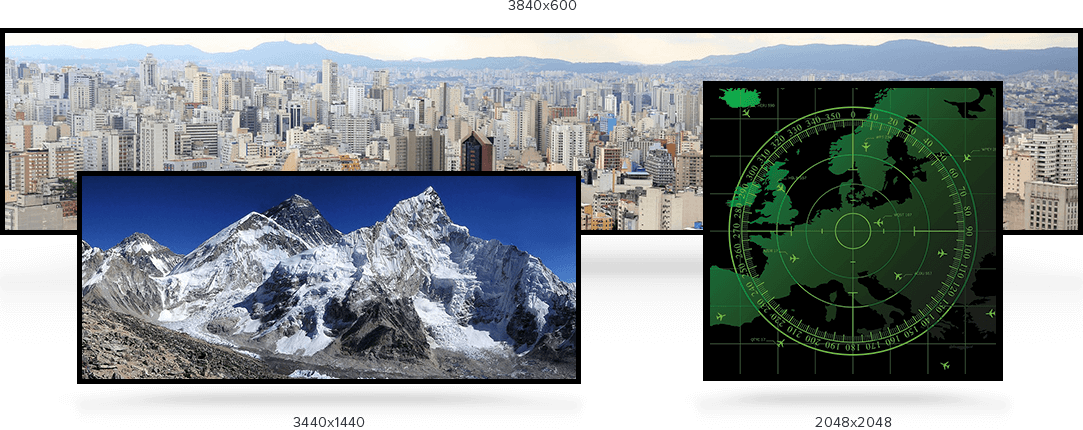

自定义输出分辨率
Quantum Ultra II 支持自定义输出分辨率，可最大程度上与不断发展的显示技术、非标准显示器和 LED 系统相兼容。如此以来显示器内部也无需进行解析度转换，大大提升了图像品质。

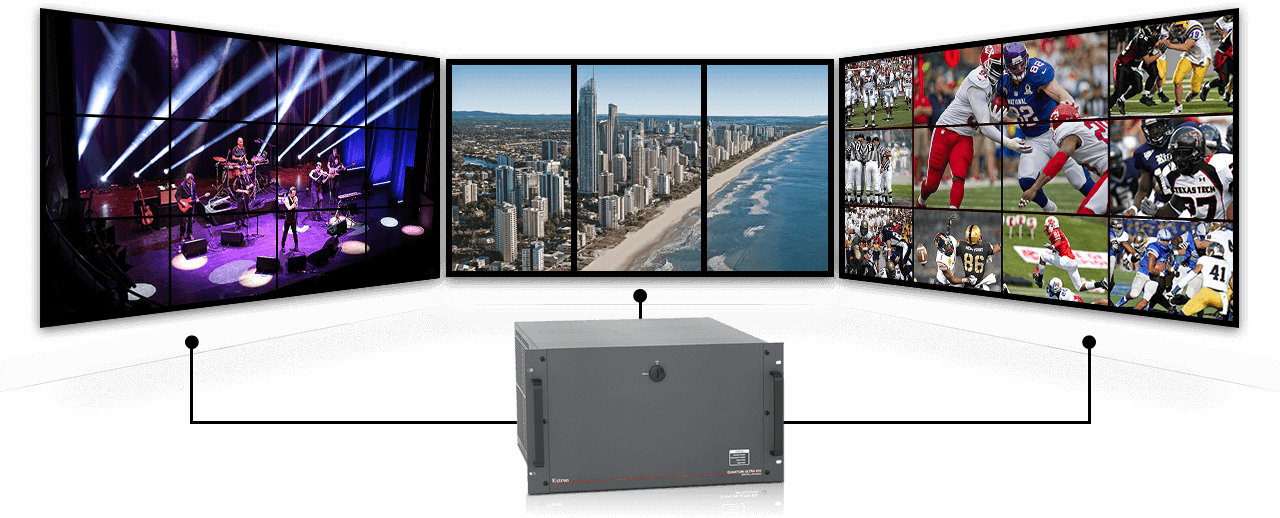

多拼接墙控制
一台 Quantum Ultra II 处理器可同时驱动多个拼接墙，还能为超大型系统添加额外的卡笼机箱。它可单独控制多达 20 个拼接墙，每个都支持不同的屏幕方向、叠加方式、边框补偿和输出分辨率。

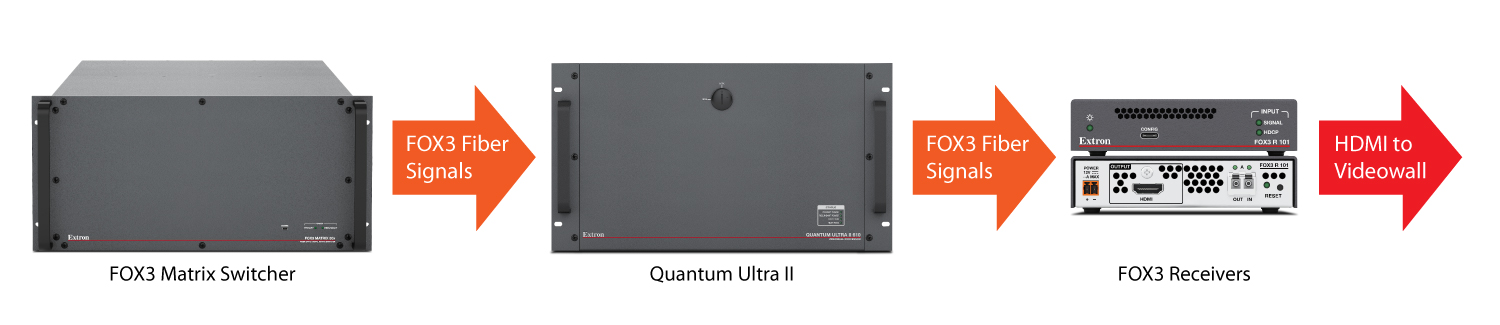

输出扩展
对于显示器距离拼接墙处理器数百英尺的应用，Quantum OUT4FOX3 和 Quantum OUT4DTP3 板卡可提供典型 HDMI 电缆所无法达到的传输距离。
Quantum OUT4FOX3 系列输出卡可将多达 4 路 4K/60 信号传输至 4K/60 FOX3 接收器或 FOX3 矩阵切换器。板卡具有四种型号可选，能通过多模或单模光纤电缆在最远 20 km 的距离内实现无损或无压缩信号传输。还提供 Quantum IN4FOX3 光纤输入卡。
Quantum OUT4DTP3 输出卡可将 4 路高达 4K/60 的双绞线信号传输至 100 m (330') 远的距离。每路 DTP3 输出均支持 DTP3、DTP、XTP 和 HDBaseT 信号格式，并伴有相应的缓冲 HDMI 输出，用于连接相同的本地显示器或记录和流媒体设备。也提供 Quantum IN4DTP3 输入卡。
输入特性

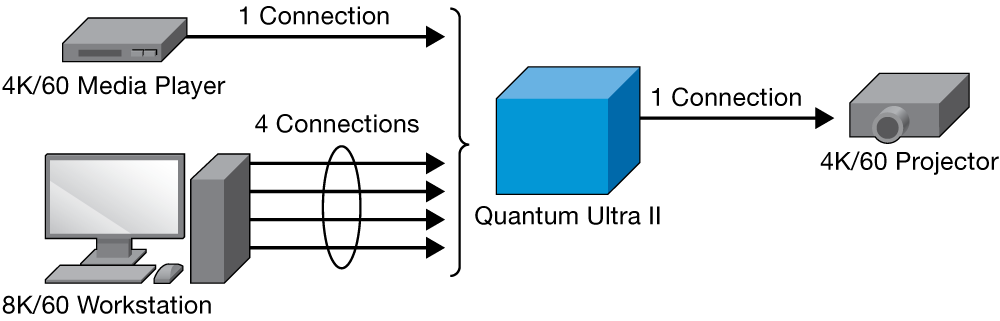

单路连接支持 4K/60 信号
Quantum Ultra II 可通过单路 HDMI 连接方便地管理 4K/60 视频，在与 4K 信号源、外围设备和显示器配合工作时提供了极大的灵活性。8K/60 信号源可作为四路信号进行处理。

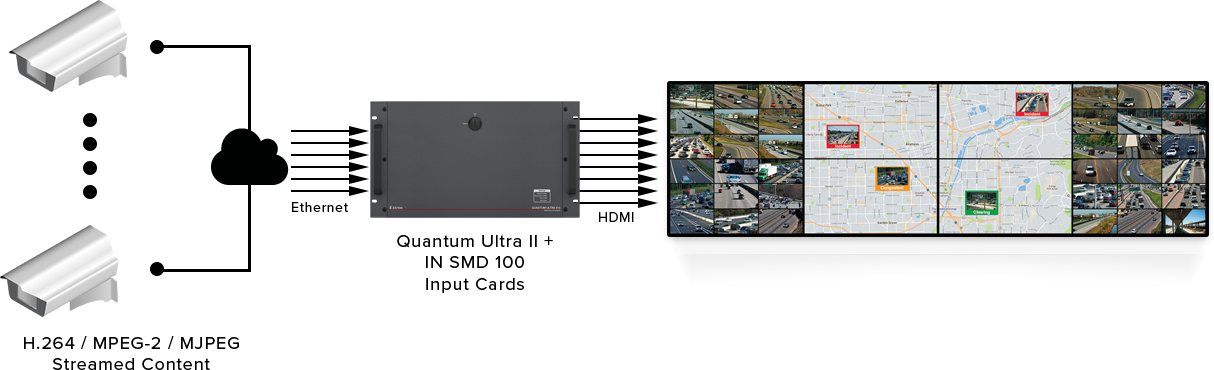

视频流解码
Quantum IN SMD 100 输入卡可以解码来自 IP 摄像机、Extron 流媒体编码器和其他 H.264 编码器的多达 4 路 1080p/60、8 路 1080p/30 或 16 路标清媒体流。它支持 ONVIF Profile S 标准的视频信号，并兼容 MPEG-2、Motion JPEG 和 H.264 媒体流。

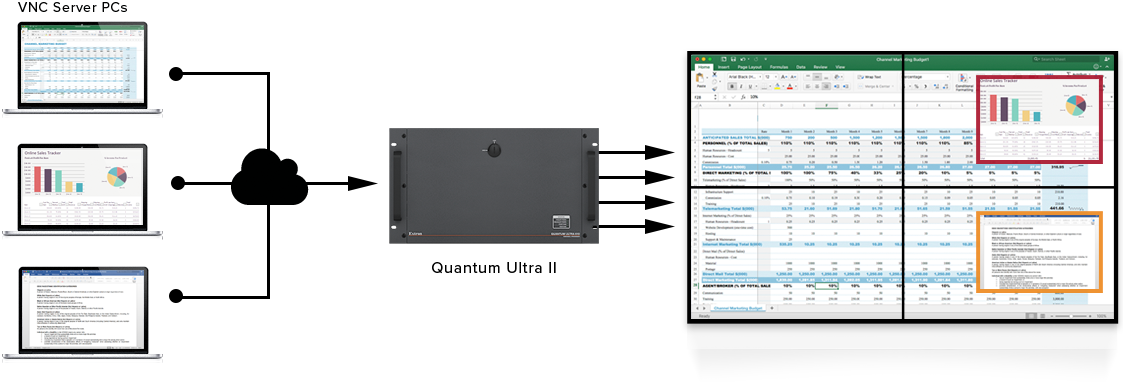

VNC 支持
Quantum Ultra II 可以显示来自运行虚拟网络计算（VNC）服务器应用程序的 PC 流媒体内容。拼接墙可同时显示多路 VNC 流媒体，以共享来自本地或远端 PC 上的协作内容。

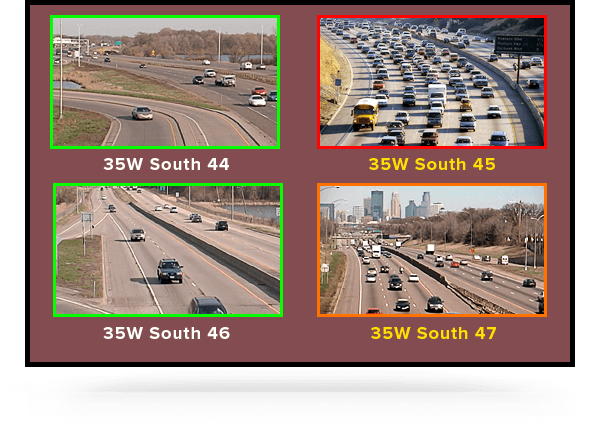

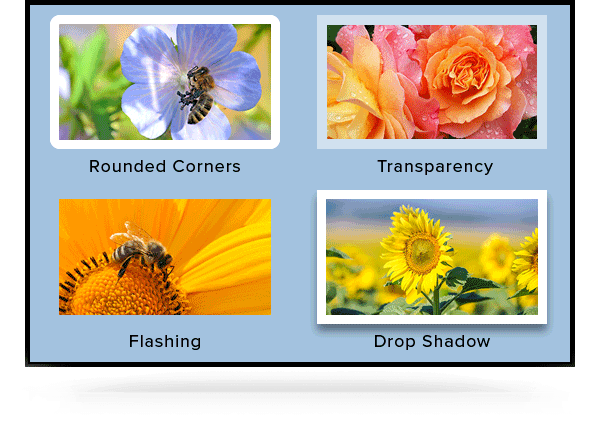

窗口边框和文字
支持圆角、投影和透明效果的自定义彩色边框适用于任何窗口类型。边框标题和叠加文本可应用到窗口，并通过控制系统进行动态更新，以显示信号源名称、类型、状态或分类等级的变化。

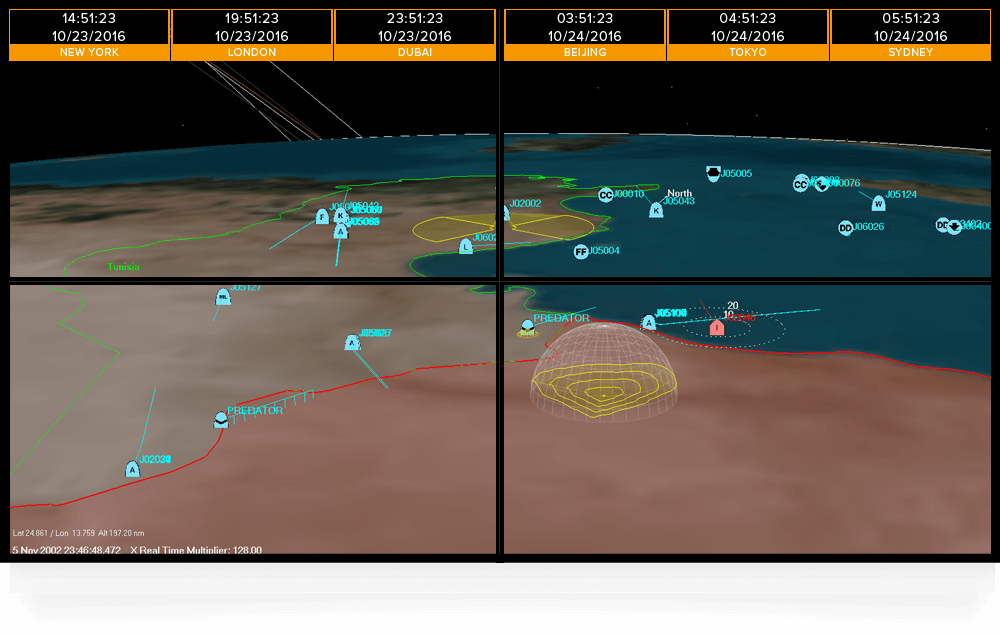

系统时钟
内部生成的时钟能够在多个时区以多种时间和日期格式显示，而无需使用花费成本和占用空间的物理时钟。灵活的尺寸和颜色选项能清晰、有效地显示时钟数据，且时钟时间可与网络时间协议 (NTP) 同步。

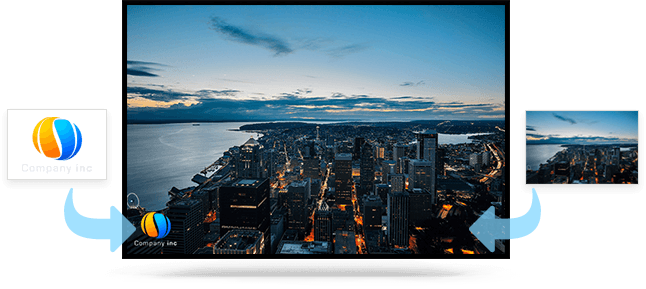

本地存储的图像
JPEG、PNG 和 BMP 等类型的图像文件可上传至 Quantum Ultra II，以作为背景画面或作为信号源窗口显示。支持图像透明显示，包括阿尔法通道、分层抠图和抠色。
输入扩展
Quantum IN4FOX3 光纤输入卡适用于信号源距离拼接墙处理器数百英尺的应用环境，或由 FOX3 矩阵切换器管理信号源路由的应用环境。它们可接收来自 FOX3 发送器或 FOX3 矩阵切换器的 4 路 4K/60 信号。共有四种板卡型号可选，能通过多模或单模光纤电缆在最远 20 km 的距离上接收无损或无压缩信号。还提供 Quantum OUT4FOX3 光纤输出卡。
Quantum IN4DTP3 是一款四通道 DTP3 输入卡，可在长达 100 m (330') 的距离内接收分辨率高达 4K/60 的信号。4 个通道均可选择双绞线或 HDMI 输入，双绞线输入支持 DTP3、DTP 和 XTP 信号格式。也提供 Quantum OUT4DTP3 输出卡。
处理功能

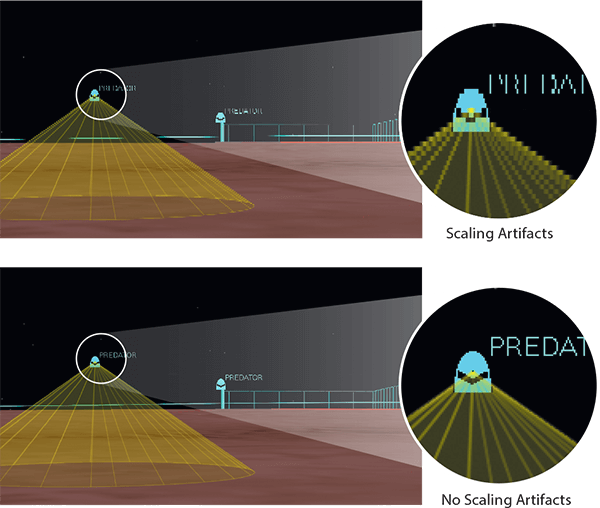

无与伦比的图像解析度转换品质
有些处理器在进行降频转换时会丢失像素， 从而导致信息缺失，生成不准确的图像显示。这在关键任务环境中尤为不利，因为缺失的信息会极大地影响重要决策的制定。Quantum Ultra II 采用 Vector 4K 图像解析度转换引擎，能够生成清晰、准确的图像，并保留单个像素的图像细节，这是其他解析度转换方式所不具备的。甚至以原分辨率呈现其中一小部分时，其关键细节亦能完整呈现。
4:4:4 信号处理
Quantum Ultra II 处理全程采用 RGB 域中的全 4:4:4 色度取样，这在处理精确的图像细节，如计算机内容的单个像素、彩色线条和文字时显得尤为重要。
4:2:2 色度子取样
4:4:4 色度取样

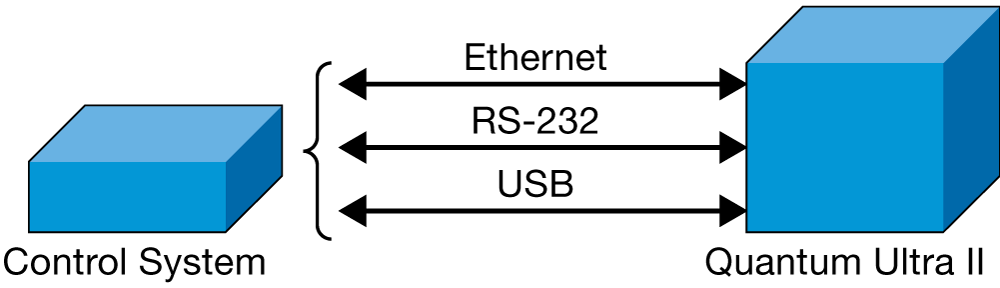

直接的全功能控制
本地存储的配置文件可通过 RS‑232、USB 或以太网实现控制系统与 Quantum Ultra II 的直连。全功能控制协议允许访问预设选择、窗口源选择、窗口大小、位置和可见性、窗口边框样式、窗口标签以及更多演示选项。
窗口排列
Quantum Ultra II 提供了多种开窗显示功能，每个输出卡能够显示多达 64 个视频、图像和时钟窗口。无限制的窗口布局支持图像的并排、重叠和画中画显示。
音频支持
Quantum Ultra II 在配置特定输入和输出卡时支持嵌入式音频路由。输入卡支持的嵌入式音频可被提取并加嵌到输出卡的输出端。它还支持 LPCM 立体声以及 LPCM、Dolby® 和 DTS® 多通道环绕声格式。每个画布都可以从任意输入中选择独立的音频源。
对于更高级的音频管理，Quantum OUT32AT 板卡可将来自 Quantum Ultra II 系统的多达 32 对 LPCM 立体声传输到 Dante 音频网络。每对 Dante 立体声音频都可被固定映射至与 Quantum IN4HDMI 4K PLUS、Quantum IN4FOX3 或 Quantum IN4DTP3 输入卡连接的信号源，或者可以跟随 20 个可用画布中的任何一个活动节目音频。单张 Quantum OUT32AT 板卡即可支持整个 Quantum Ultra II 系统，大大简化了音频管理及拼接墙设计。

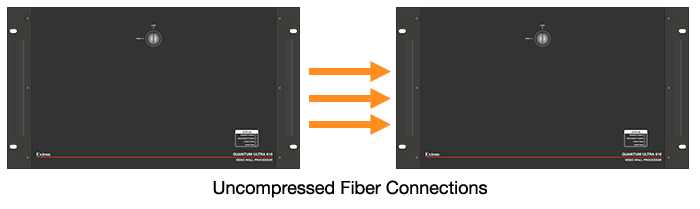

扩展卡
Quantum Expansion IN 和 Quantum Expansion OUT 板卡可级联多台 Quantum Ultra 拼接墙处理器，以简化大型拼接墙系统的设计、集成和操作。它们可对处理器间的高速 HyperLane 总线进行扩展，以创建一个通用的共享总线，使每个输入源都能连接所有视频输出。通过简单的配置，所有处理器就可作为一个整体系统来运行，且无需前端信号源切换或分配。
| 系统规模 | 最大输入和输出 |
|---|---|
| 1 台处理器 | 40 |
| 2 台处理器 | 72 |
| 3 台处理器 | 104 |
| 4 台处理器 | 136 |
| 5 台处理器 | 168 |
软件
Quantum Ultra II 配置和控制

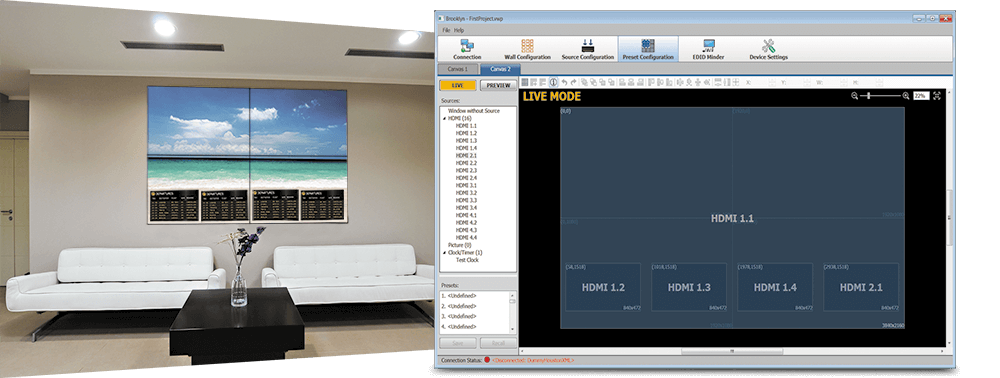

Extron 提供两个用户友好的软件应用程序，可对 Quantum Ultra II 进行灵活的配置和控制。拼接墙配置软件 (VCS) 可实现快速、简单的系统设置和操作。用于 Quantum Ultra 的 EMS 移动端快捷配置软件可对拼接墙系统提供无线的多平台控制。
VCS 具有直观的界面、面向任务的工作流程以及高级配置功能。它为您提供了快速启动和运行 Quantum Ultra II 所需的强大功能和灵活性，并且非常易于使用。
窗口预设可通过将信号源拖放到拼接墙虚拟演示画面上来创建。熟悉的编辑工具简化了信号源窗口的分层、对齐和尺寸调整。在线和离线编辑功能允许创建和配置带或不带处理器的系统。实时和预览模式为编辑操作提供即时响应或受控响应。
无论是管理一个或两个显示器上的少量窗口，还是管理多个显示器上的数百个窗口，VCS 都能为 Quantum Ultra II 的配置和控制提供高效的解决方案。

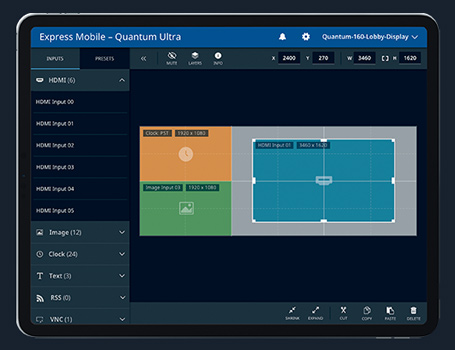

便捷的多平台控制
EMS - Quantum Ultra II 将自由的无线控制与直观易用的应用程序相结合。它兼容 Apple® iOS®、Google® Android™ 和 Microsoft® Surface 移动平台。
熟悉的手势操作可简化预设选择、窗口大小和位置、信号源选择及其他常规的操作任务。它既可单独使用，也可与 Extron VCS 和控制系统 (如 Extron IP Link® Pro 控制处理器和 TouchLink® Pro 触摸屏) 配合使用。最多可通过 10 台移动设备控制 Quantum Ultra II 系统， 并可为用户、设计师和管理员设置不同的访问权限。
