行业最佳演示切换器
现支持 4K/60 4:4:4 图像解析度转换

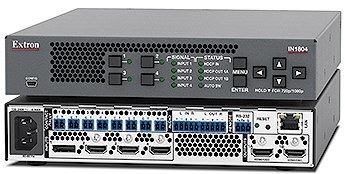

IN1800 系列
IN1800 系列无缝演示切换器集最先进的视音频处理、信号延长和网络控制功能于一体，为集成式解析度转换和切换树立了新的行业标杆。该功能强大的图像解析度转换产品系列包括 10 种型号，分别具有 4 路、6 路或 8 路输入、双路视频输出以及多种集成特性，可适用于众多专业视音频应用环境。
共同特性
Vector 4K 图像解析度转换技术
Vector 4K 图像解析度转换引擎采用 Extron 设计的多重双三次插值算法，可根据其上、下、左、右以及对角线相邻像素的平均值生成一个新的像素。这就能够生成清晰、准确的图像，在无其它解析度转换方式时也能保留单像素的细节信息。
Vector 4K 算法持续不断地进行动态调整，确保为升频、降频转换或 1:1 直通应用提供最佳的处理能力。稍逊于双三次插值算法的另外两种方式是“最邻近插值”算法，就是将一个像素复制到邻近的像素上，以及“双线性插值”算法，可根据其上、下及左右相邻像素的平均值生成一个新的像素。这两种算法生成的都是不合标准的输出，会导致数据丢失，可能使呈现的内容无法使用。
4K/60 4:4:4
最高数据速率 18 Gbps，IN1800 系列支持分辨率高达 4K/60、全 4:4:4 色度取样的计算机和视频信号。Extron 独有的 Vector 4K 图像解析度转换引擎采用精确的 30 位处理和 4:4:4 色度取样，可确保输出端最佳的图像质量。这种处理水平能保持良好的图像和颜色细节，如单像素行及计算机文本内容。
其它厂家的图像解析度转换器通常采用 YCbCr 或分量色域的 4:2:2 或 4:2:0 色度子取样。这能够降低处理信号所需的带宽，但代价是颜色细节被减少。色度子取样对于处理全动态视频内容来说也许是可以接受的，但用于 PC 内容时则会影响图像的清晰度。Vector 4K 4:4:4 色彩处理可保留原始信号源的精确颜色细节。
4:2:2 色度子取样
4:4:4 色度取样
全 4:4:4 色度取样的内部处理可保留关键图像应用中的颜色细节信息
双视频输出

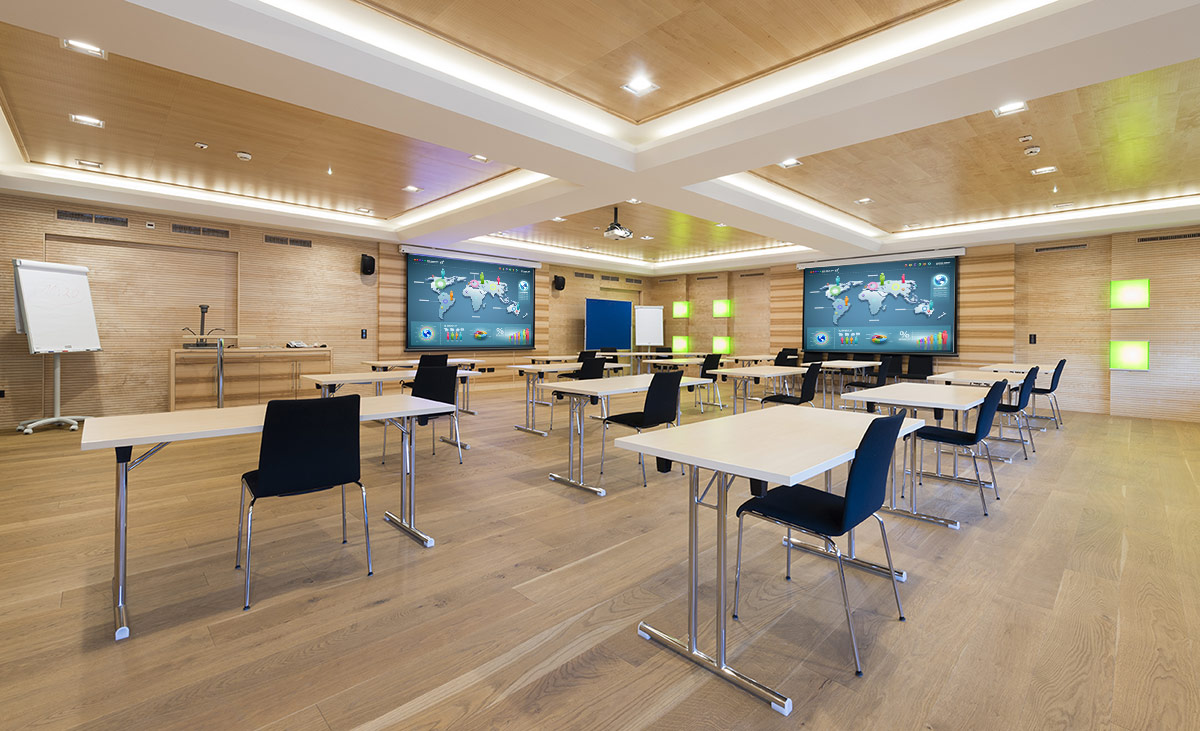

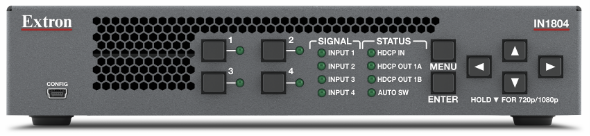

标准 IN1804 和 IN1804 DI 型号具有双路镜像 HDMI 输出，可同时驱动两台显示设备，无需额外的分配放大器。IN1800 系列的所有其它型号具有一路 HDMI 输出和一路镜像 DTP2 双绞线视频输出，能将视频、音频和控制信号延长至 100m (330') 远的显示设备。
IN1806 和 IN1808 型号具有一路任意可选的 HDMI 输入环出，可用于本地监控或作为一路独立的切换输出。
无缝切换
为了在严苛的应用环境中实现快速无障碍的视频切换，共提供了四种无缝转换效果。
- 硬切 — 立刻将当前的输入切到黑屏，然后再切到新的输入
- 淡入淡出 — 将当前输入淡入到黑屏，再淡出到新的输入
- 无缝快切 — 将当前的视频静帧，然后即刻切到新的输入
- 无缝渐变 — 将当前的输入视频静帧，然后渐变到新的输入
动手试一试：点击蓝色按键查看切换效果
图像存储和抠图
JPEG、PNG 和 BMP 图像文件文件可上传用作标识或补充内容。徽标能放在屏幕上的任何地方。支持图像透明显示，包括阿尔法通道、分层抠图和抠色。还可以调用高达 4096 x 2160 分辨率的全屏图像来为观众提供信息。
动手试一试；拖拽 logo 并移动到屏幕上相应的位置

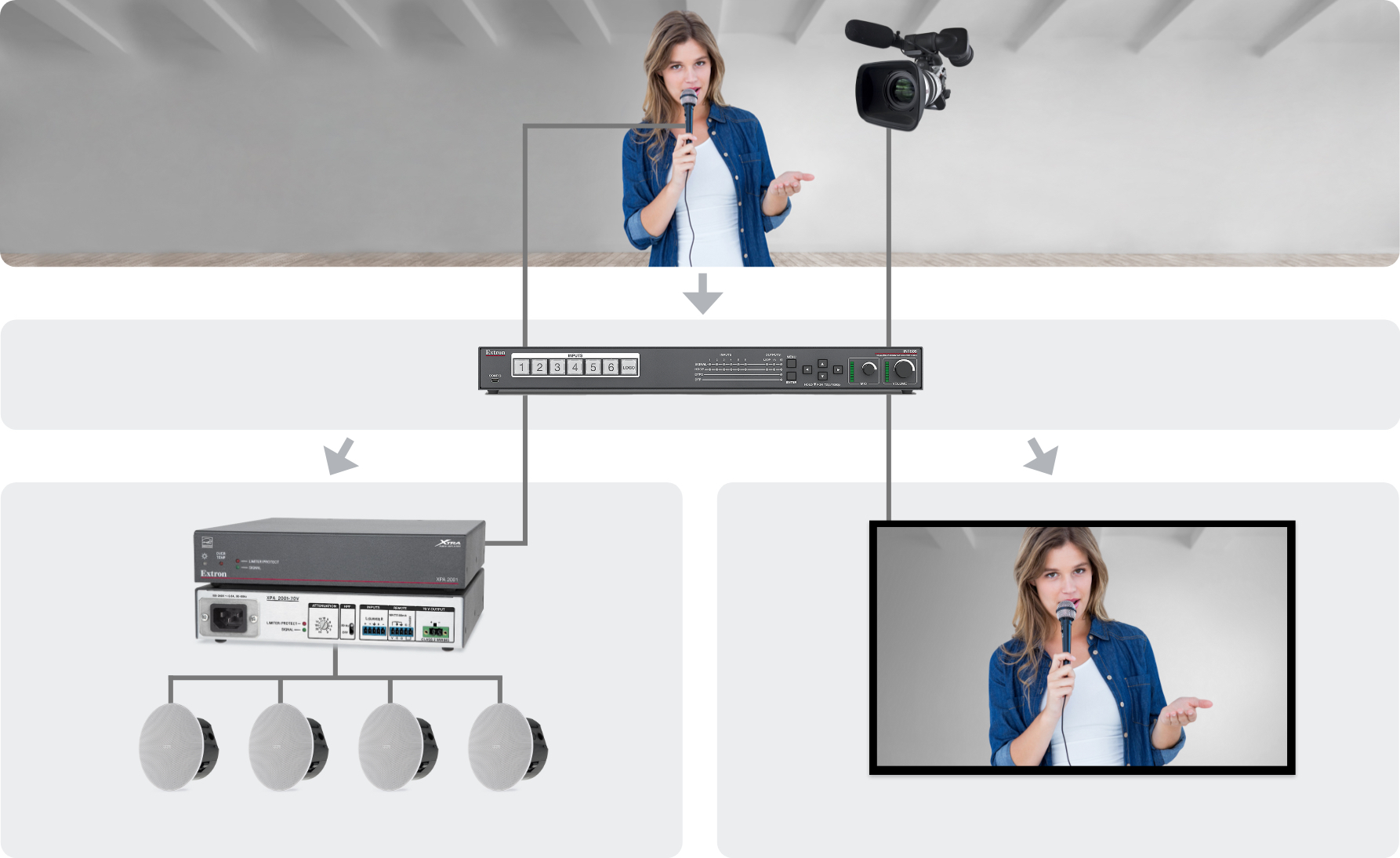

音频加嵌/解嵌
在许多专业视音频安装中，音频质量与视频性能同样重要。IN1800 系列产品非常易于访问，能灵活地处理音频信号。
来自麦克风或音乐播放器等信号源的音频可嵌入到视频输出。存在于视频输出中的音频可以被提取和路由，以进行额外的处理或放大。
内置房间自动化功能
IN1800 系列将自动视频切换和 CEC (消费电子控制) 功能相结合，可为直观的会议室控制创建简易的解决方案。
无论视频信号源是否连接都能自动开启显示器，并且最后连接的设备总是会显示在屏幕上。当所有设备断开连接，显示器就会在预定的时间后自动关闭。
点击蓝色图标查看它是如何工作的。点击一次连接笔记本电脑，再次点击断开连接。
以太网控制和监视

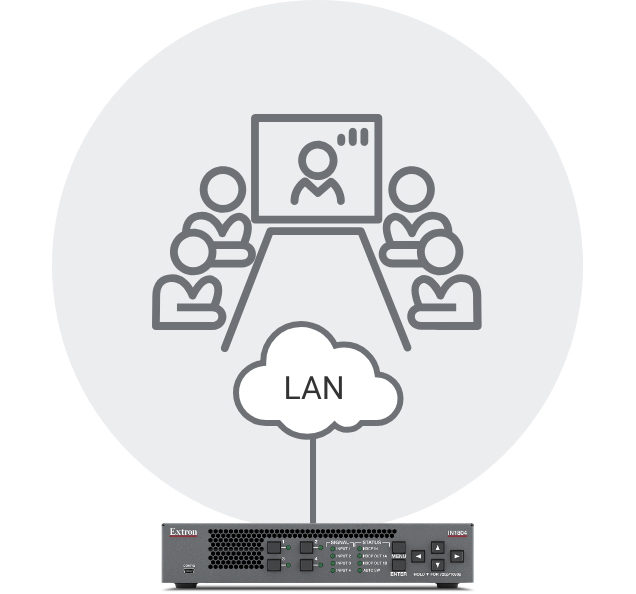

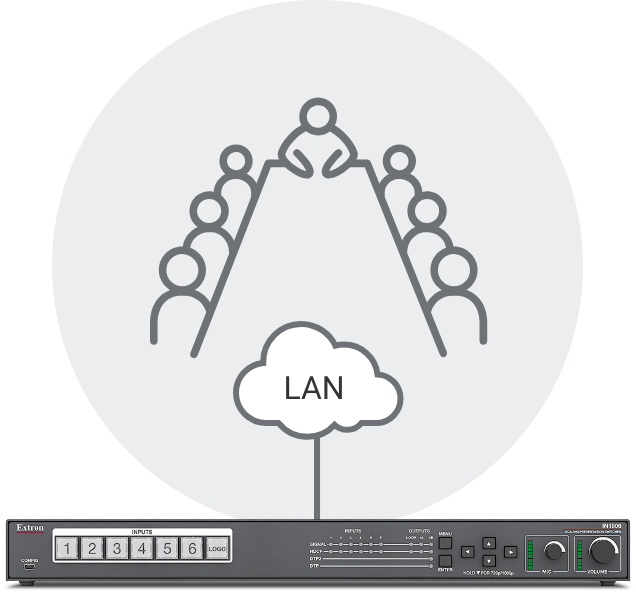

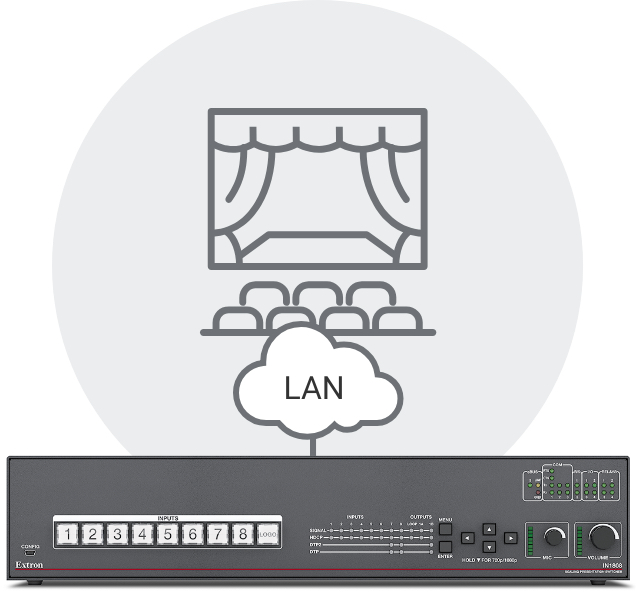

以太网控制可实现对组织机构中每个会议和演示设施的集中式监视、控制和故障诊断。此外，还可以利用以太网端口的 RS-232 插入，使控制处理器通过同一根传输视频的 CATx 电缆访问远程设备。
GlobalViewer Enterprise 软件以其直观的控制界面完成数以百计的常用视音频任务，极大地简化了视音频系统资源的管理。无论是 5 个还是 5000 个房间的应用环境，GVE 都能为其提供强大、灵活的管理方式，通过标准网络来管理、监视和控制各种设备。公司、大学和政府机构在其广泛的区域中通常有数以百计的协作式空间。借助 GVE 优质的服务台资源，您可以高效地管理不断升级的视音频产品。在 GVE 服务台视图中，您可以轻松浏览整个企业或校园范围内的所有相关信息。
独有的 Extron 功能
DTP2 信号延长
IN1800 系列型号采用 DTP2 双绞线连接，与 DTP2 终端设备配合使用时，可通过单根 CATx 屏蔽电缆将 4K/60 4:4:4 信号延长至 100 m (330') 远的距离。这些型号兼容所有的 DTP 产品，为视音频行业最广泛的集成平台提供了更多的设计选项。

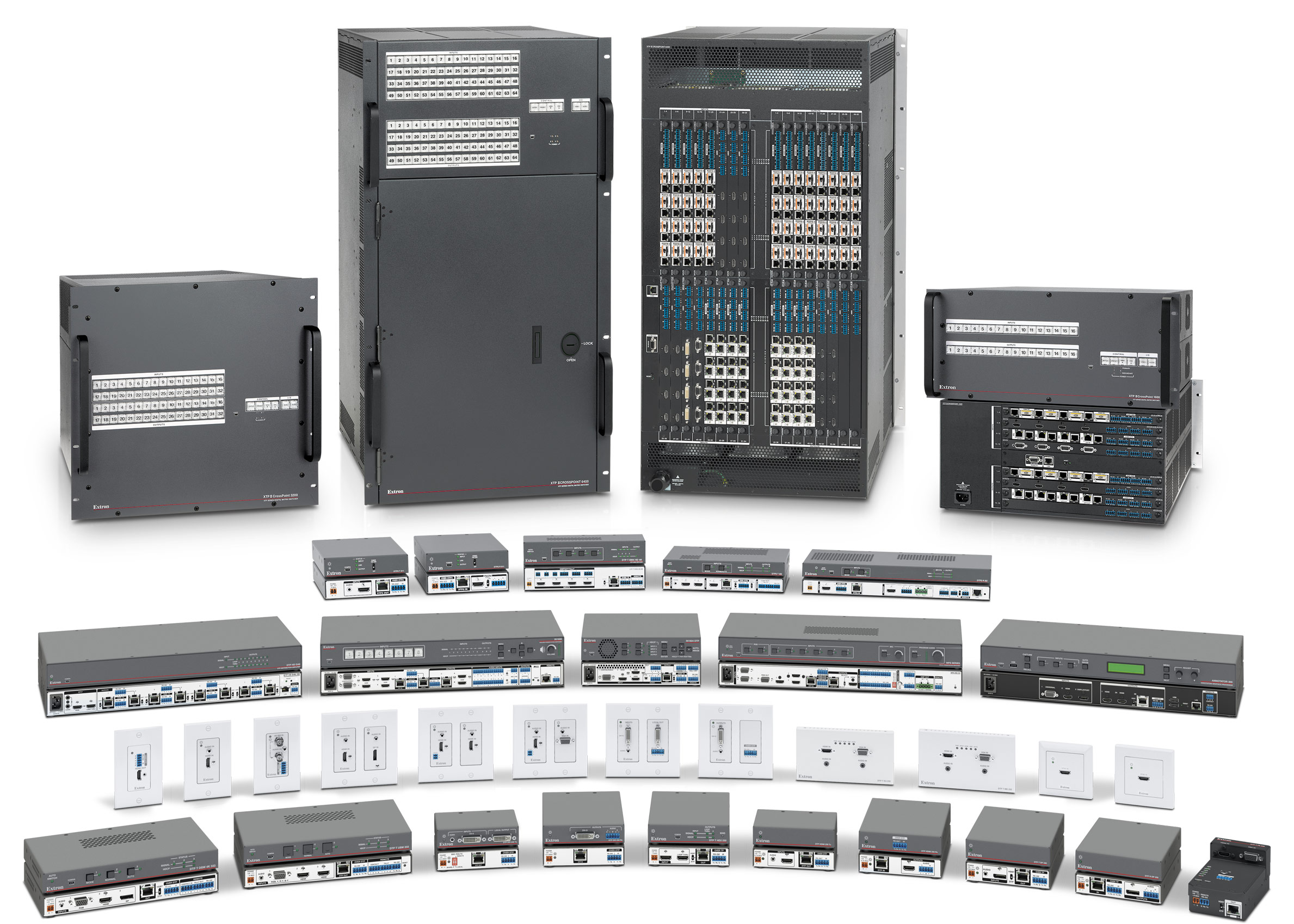

DTP Systems 包含多种具有不同规格和视频格式的信号延长器产品，以及大量分配放大器、切换器及矩阵切换器。每种 DTP 产品都内置信号转换功能，所以任何 DTP 发送器都兼容任一视频格式的 DTP 接收器。
此外，带 DTP2 的 IN1800 型号可配置为与所有的 Extron XTP CrossPoint 模块化矩阵切换器，以及具有 HDBaseT 功能的显示设备一起工作。
ProDSP 音频

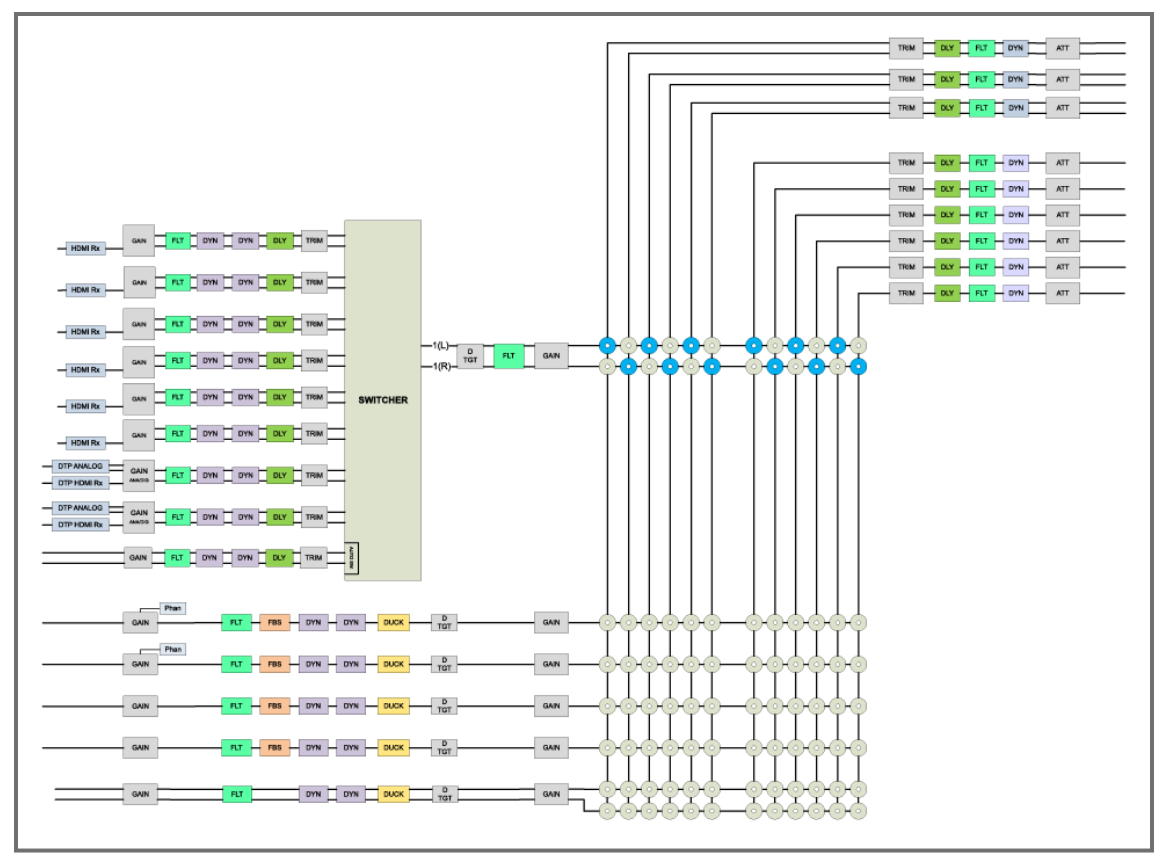

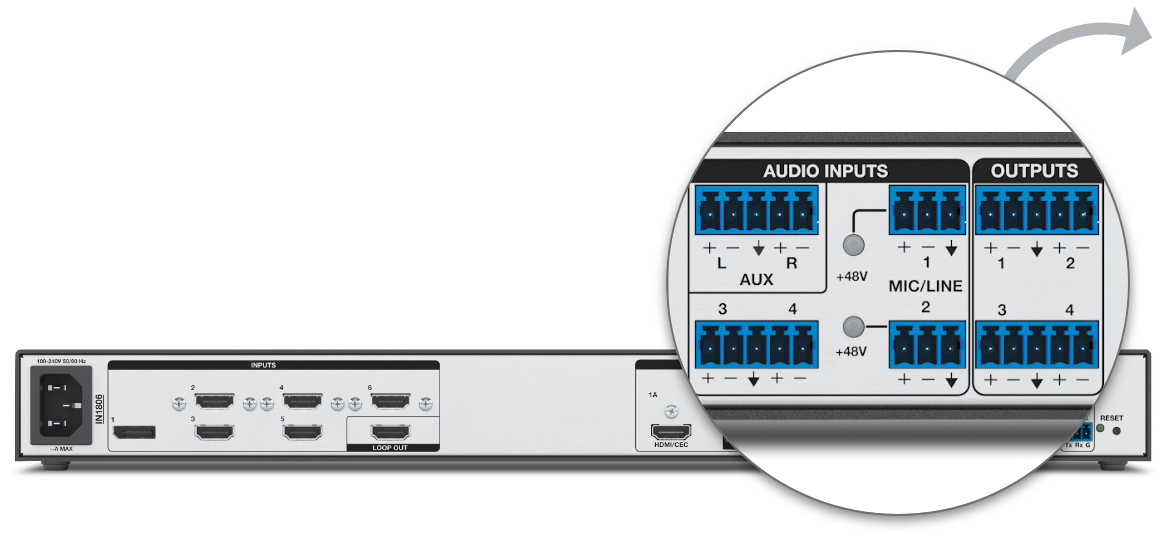

所有 IN1806 和 IN1808 型号都具有 Extron ProDSP 音频信号处理功能。64 位浮点引擎结构确保了广泛的动态范围。带 48 kHz 采样的演播室级 24 位音频转换器还能保持音频信号的通透度。
ProDSP 配备了功能强大、易于配置的工具集，用于控制音频加嵌、解嵌、带闪避的麦克风/线路混音、反馈抑制、动态均衡和延迟。
IPCP Pro xi 控制处理器

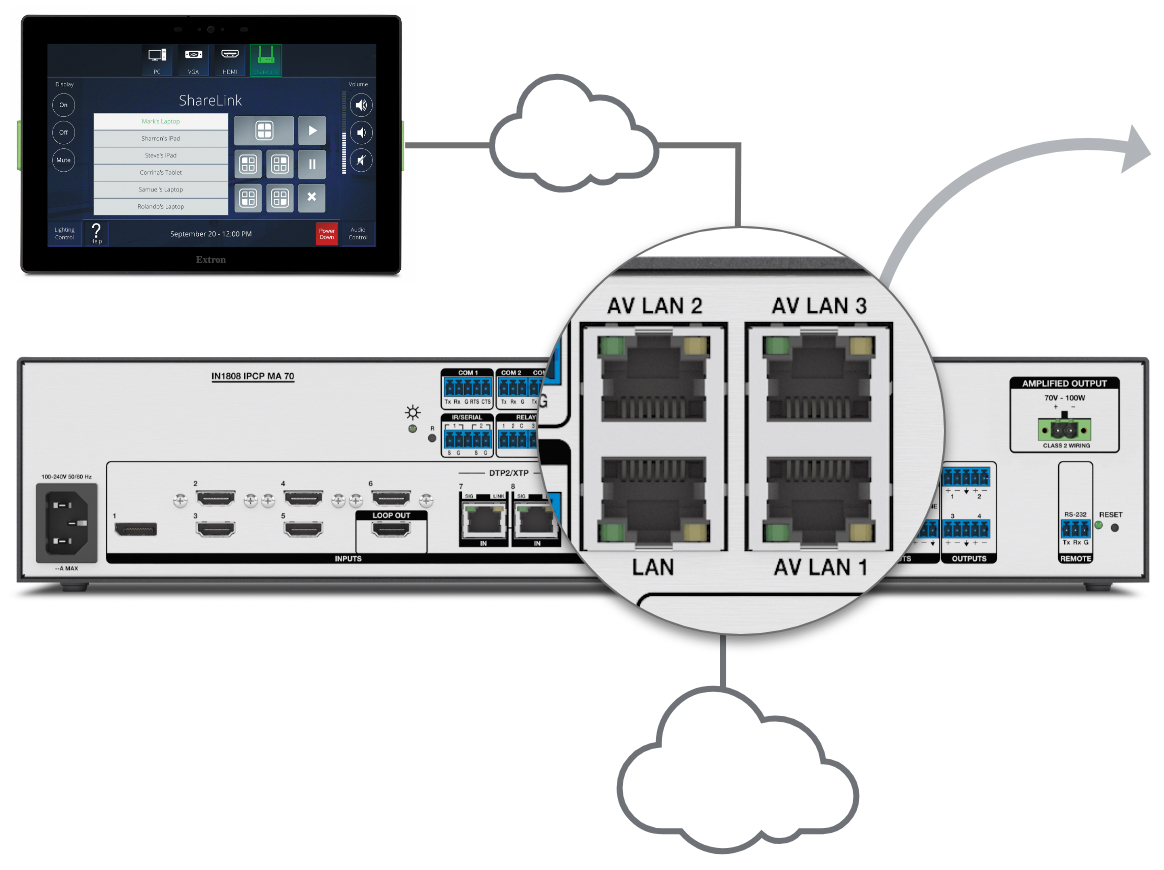

IN1808 IPCP Q 型号内置 Extron IP Link® Pro xi 四核控制处理器，带一个安全、专用的三端口视音频局域网交换机和一个标准以太网接口。网络交换机的 AV LAN 端口设计用于控制本地视音频设备，能避免外部干扰或入侵。
IN1808 IPCP Q 具有高速的处理能力和充足的控制端口数量，可为整个视音频系统，包括所有的信号源和显示设备以及照明、窗帘、投影屏幕、传感器等提供完整的自定义控制。

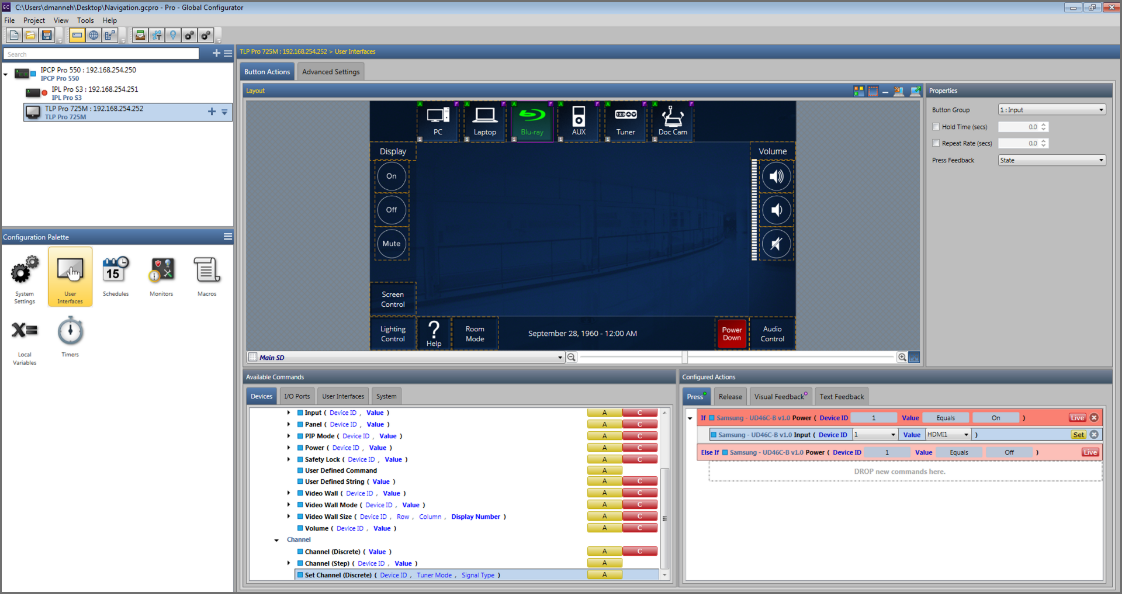

与所有 Extron 控制系统一样，IN1808 IPCP Q 可通过 Global Configurator® 软件进行简单、直观的配置。最新的 Global Configurator 版本件包含了许多功能强大的高级特性，如条件逻辑、局部变量和宏指令。
局域网
XTRA 功率放大器
IN1808 IPCP SA 和 IN1808 IPCP MA 70 型号配备了音频功率放大器，这些放大器均采用 Extron 独有的 D 类放大器设计以及专利的 CDRS™ - D 类波纹抑制技术，能够提供流畅、纯净的音频波形，相比传统 D 类放大器来说，其信号保真度有了明显改善。
传统 D 类放大器的特点是其音频输出具有高频切换波纹。结果会导致信号失真以及输出线路受到电磁干扰。
CDRS 消除了音频输出波形上的切换波纹，保持了信号的纯净度以及等同于线性的放大器性能。结果是 D 类功率放大器设计具有更佳的音频性能表现。
Everlast 电源
Everlast 电源由 Extron 自主设计及生产，采用超高品质的元器件以及高效的现代电源拓扑，提供了热量管理、晶体管开关、能量耗散和电源系统的其它各项重要功能。每个 Everlast 电源都与我们获奖���高端视频产品一样经过严格的测试以及细节方面的精心设计。
多数视音频硬件厂家通常使用第三方供应商提供的成品电源。这些大批量生产的电源通常价格较低，使用最便宜的元件只求达到最低的生产标准。使用塑料风扇代替高品质的金属风扇，或用便宜的二极管代替高效的晶体管，廉价的电容代替高品质昂贵的电容，这样也许会节省一些物料成本，但当发生故障时，节省的成本往往无以支付高昂的代价。这些大容量、低成本电源通常采用陈旧的设计和过时的拓扑。
IN1800 系列特性对比
| 特性 | IN1808 IPCP Q SA | IN1808 IPCP Q MA 70 | IN1808 | IN1806 | IN1804 DI/DO | IN1804 DO | IN1804 DI | IN1804 |
|---|---|---|---|---|---|---|---|---|
| 从 640x480 至 4K/60 4:4:4 的输入和 输出分辨率 |
||||||||
| 徽标键入和无缝切换过渡 | ||||||||
| 音频加嵌/解嵌 | ||||||||
| 控制端口 | 以太网
RS-232 |
以太网
RS-232 |
以太网
RS-232 |
以太网
RS-232 |
以太网
RS-232 触点/状态 指示 |
以太网
RS-232 触点/状态 指示 |
以太网
RS-232 触点/状态 指示/td> | 以太网
RS-232 触点/状态 指示 |
| 视频输入 | 1 路 DisplayPort
5 路 HDMI 2 路 DTP2 |
1 路 DisplayPort
5 路 HDMI 2 路 DTP2 |
1 路 DisplayPort
5 路 HDMI 2 路 DTP2 |
1 路 DisplayPort
5 路 HDMI |
1 路 DisplayPort
2 路 HDMI 1 路 DTP2 |
1 路 DisplayPort
3 路 HDMI |
1 路 DisplayPort
2 路 HDMI 1 路 DTP2 |
1 路 DisplayPort
3 路 HDMI |
| 可选择的输入环出 | ||||||||
| 视频输出 (镜像) | 1 路 HDMI
1 路 DTP2 |
1 路 HDMI
1 路 DTP2 |
1 路 HDMI
1 路 DTP2 |
1 路 HDMI
1 路 DTP2 |
1 路 HDMI
1 路 DTP2 |
1 路 HDMI
1 路 DTP2 |
2 路 HDMI | 2 路 HDMI |
| ProDSP 音频信号处理 | ||||||||
| IP Link Pro xi 控制处理器 | ||||||||
| XTRA D 类 100 W 70 V 单声道功放大器 | ||||||||
| XTRA D 类每通道 50 W 立体声功率放大器 |
