HAE 100 4K Plus 停产

4K/60 HDMI 音频解嵌器
主要特性
  • 从 HDMI 信号解嵌两通道模拟和 S/PDIF 数字音频
  • 支持 4K/60 @ 4:4:4
  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D、高清无损的音频格式和 CEC 直通
  • 符合 HDCP 2.3 标准，用户可选择 HDCP 授权
  • EDID 管理器 (EDID Minder®) 自动地管理已连接设备之间的 EDID 通信
  • 可选择的输出格式
The Extron HAE 100 4K Plus
型号 产品说明 产品编号
 HAE 100 4K Plus 4K/60 HDMI 音频解嵌器 60-1681-01 停产

该产品已停产。
建议替代产品
DA2 HD 8K AE

Extron HAE 100 4K Plus 是一款高性能 4K/60 音频解嵌器，可从 HDMI 信号中提取音频。HAE 100 4K Plus 支持立体声或双单声道模拟音频信号输出，以及两通道或 Dolby® 和 DTS® 多通道的 S/PDIF 数字音频输出。它符合 HDCP 2.3 标准，支持高达 18 Gbps 的数据速率、HDR、12 位的色深、3D、无损的音频格式和 CEC 直通。HAE 100 4K Plus 具备多种易于集成的特性，如带 EDID Minder® 的 HDMI 缓冲视频输出、HDMI 输入电缆均衡和综合 LED 状态显示。

特性

  • 从 HDMI 信号解嵌两通道模拟和 S/PDIF 数字音频 — HAE 100 4K Plus 可灵活地支持模拟立体声、双单声道或两声道 LPCM 音频。S/PDIF 输出支持 Dolby® 或 DTS® 多通道环绕格式。这使其非常适用于不带 HDMI 输入的环绕声处理器。
  • 支持 4K/60 @ 4:4:4 — 带 4:4:4 色度取样的 4K (4096x2160) @ 60 Hz 或 UHD (3840 x 2160) @ 60 Hz。
  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D、高清无损的音频格式和 CEC 直通
  • 符合 HDCP 2.3 标准，用户可选择 HDCP 授权 — 确保内容受保护媒体的正常显示，以及与其它符合 HDCP 标准的设备之间的互操作性。用户可自行设置输入的 HDCP 授权，当设置为符合 HDCP 标准时，连接的信号源设备可自动对所输出的内容加密， 受保护的内容无法在非 HDCP 授权设备上显示。
  • EDID 管理器 (EDID Minder®) 自动地管理已连接设备之间的 EDID 通信 — EDID Minder 确保信号源能正常开机并可靠地输出内容至显示设备。
  • 可选择的输出格式 — 可手动配置输出视频格式和色彩空间。
  • 自动 HDMI 输入电缆均衡 — 主动调节输入的 HDMI 信号，对使用长距离电缆、劣质电缆或信号输出能力弱的源设备所产生的信号损失进行补偿。
  • 综合实时状态 LED 指示灯用于故障诊断及监视 — 前面板 LED 指示灯用于显示 HDMI 输入和输出信号存在和 HDCP 状态。
  • 通过 Extron PCS (产品配置软件) 轻松地进行设置和调试 — 使用单个软件应用程序就可方便地配置多个产品。同时支持 SIS 指令。
  • 600 MHz 像素时钟 — 行业最高的像素时钟可实现最佳性能。
  • 可单独对音频和视频进行静音/静影
  • 可机架安装的 1" (2.5 cm) 高、1/4 机架宽金属外壳
  • 随附 LockIt® HDMI 电缆紧固托架
  • 随附外置式 Extron Everlast™ 电源，产品编号 #70-1174-01 — 该全球通用型电源具有经验证的高可靠性和低功耗。此电源兼容 ZipClip 100 安装套件。
  • Extron Everlast 电源享有 7 年部件和人工保修
可选附件
  半机架搁板系统 半机架宽机架搁板和附件
  MBU 125 用于 1/4 和 1/2 机架宽、两部件式产品的薄型安装套件
  PMK 155 用于最大 1/2 机架宽产品的杆式和部分 Cable Cubby 接线盒安装套件
  PMK 350 用于多个产品的薄型杆式安装套件
  RFF 系列 基础型机架空白面板套件
  UTS 100 系列 桌下搁板系统
  RSB 126 Basic Rack Shelf for 6" Deep Products
  RSU 126 用于 6" 深产品的通用型机架搁板套件
  WBA 100 墙面和墙盒安装适配器
  ZipClip 50 用于 PS 1205 C 电源的安装套件
  ZipClip 200 用于 1/8 和 1/4 机架宽产品的安装套件
  ZipClip 400 用于 1/8、1/4 和 1/2 机架宽产品的安装套件
相似产品
  DA2 HD 8K AE 带音频解嵌功能的 8K HDMI 分配放大器
  DA2 HD 8K AI 带音频加嵌功能的 8K HDMI 分配放大器

技术参数

HAE 100 4K PLUS
TRUE 4K specification

   Frame rate1 24, 25, 30, 50, or 60 fps
   Chroma sampling1 4:4:4, 4:2:2, or 4:2:0
   Color bit depth1 8, 10, or 12 bits per color
   Signal Type HDMI 2.0b, HDCP 2.3
   Max. video data rate 18.0 Gbps (6 Gbps per color)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.
Video
   HDMI input
      Maximum data rate 18 Gbps (6 Gbps per color)
      Maximum pixel clock  600 MHz
      Resolution range 4K (4096x2160) @ 60 Hz, UHD (3840x2160) @ 60 Hz
      Color bit depth 8, 10, or 12 bits – subject to the maximum data rate
      Formats  RGB and YCbCr digital video
      Standards HDMI 2.0, DVI 1.0, HDCP 2.3
Video Input
   Number/signal type 1 HDMI (or single link DVI-D, with appropriate DVI-HDMI adapters)
   Connectors 1 female HDMI type A
   Horizontal frequency 15 kHz to 270 kHz for resolutions up to 18 Gbps
   Vertical frequency 24 Hz to 240 Hz for resolutions up to 18 Gbps
Video Output
   Number/signal type 1 HDMI (or single link DVI-D, with appropriate DVI-HDMI adapters)
   Connector 1 female HDMI type A
Audio
   S/N >90 dB, balanced, at maximum input
Audio Input
   Number/signal type 1 embedded digital audio from HDMI
   Embedded audio formats LPCM 2.0, Dolby Digital 2.0, Dolby Digital 2.0 Surround, Dolby Digital 5.1, Dolby Digital EX, DTS Digital Surround 5.1, DTS ES Matrix 6.1, DTS ES Discrete 6.1
   Connector 1 female HDMI type A
Audio output — analog
   Number/signal type 1 stereo/mono balanced/unbalanced
   Connector (1) 3.5 mm captive screw connector, 5-pole
   Impedance 50 ohms unbalanced, 100 ohms balanced
   Maximum level >+12 dBV balanced, +6 dBV unbalanced
Audio output — S/PDIF
   Number/signal type 1 S/PDIF
   Connector 1 female RCA jack (tip, ring)
   Impedance 75 ohms
Control/remote
   USB control port 1 front panel female mini USB, type B
   USB standards USB 2.0, high speed
   Program control Extron Simple Instruction Set (SIS™), Extron PCS
General
   Power supply External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 1.5 A, 18 watts
   Power consumption
      Device 4.0 watts
      Device and power supply  4.7 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device 12.6 BTU/Hr
      Device and power supply  14.8 BTU/Hr
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 4.3" W x 6.0" D (quarter rack wide)
(2.5 cm H x 10.9 cm W x 15.2 cm D)
(Depth excludes connectors)
   Product weight 0.57 lbs. (0.26 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI
Complies with appropriate requirements of RoHS and WEEE
   Product warranty 3 years parts and labor
   Everlast power supply warranty 7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6076-D4)

示意图

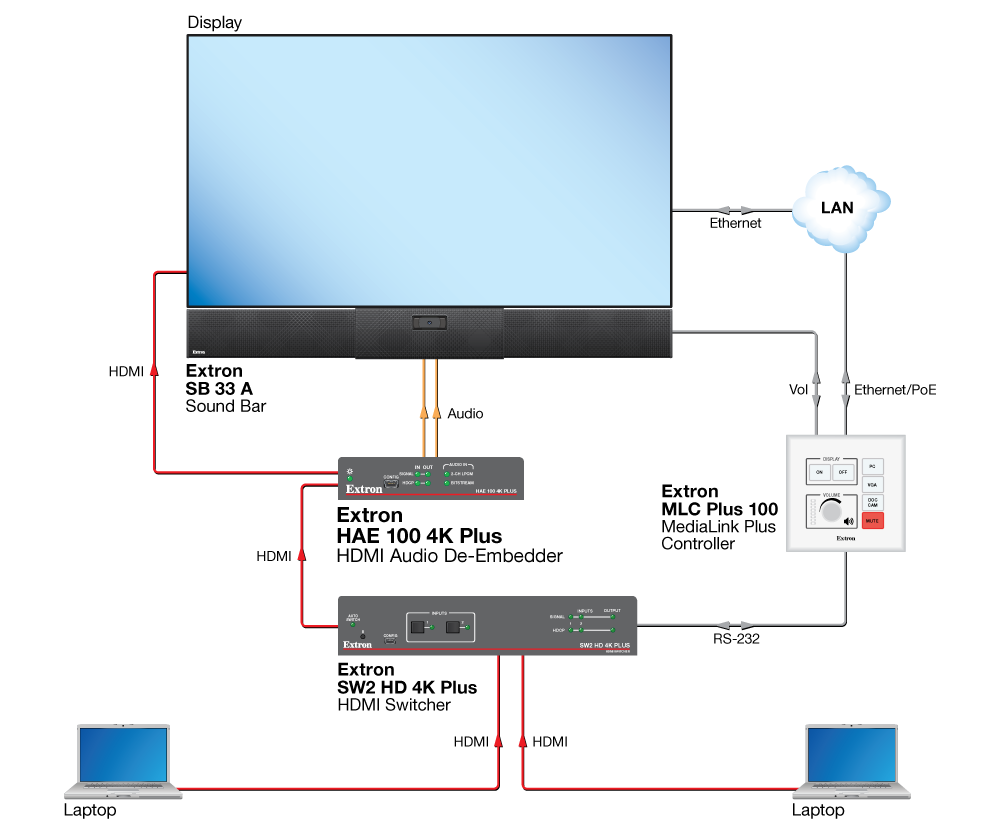

Huddle Space Diagram

面板图

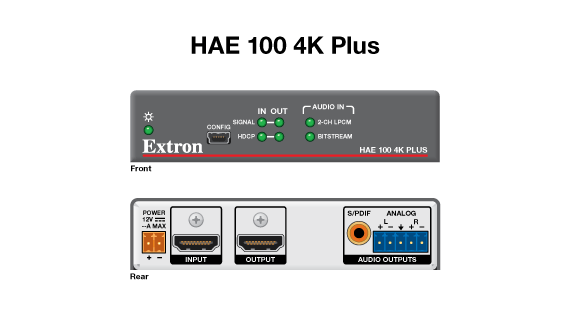

HAE 100 4K Plus Panel Drawing
