DMP 64 Plus

6x4 ProDSP 数字矩阵处理器

主要特性

4 种型号，带 6 路麦克风/线路输入和 4 路线路输出
6 个 AEC (回声消除) 通道
经 Microsoft Teams Rooms 认证
 经 Zoom Rooms 认证
 经 Logitech Roommate 认证
所有型号均具有一个可配置的 USB 音频接口，可提供多达 4 个数字音频发送和回传通道
AT 型号提供 Dante 音频网络，可支持 Dante Domain Manager 和 AES67
V 型号包括多达 8 个 VoIP 线路

型号	产品说明	产品编号
DMP 64 Plus C	支持 AEC 的 6x4 数字矩阵处理器	60-1823-01
DMP 64 Plus C AT	支持 AEC 和 Dante 的 6x4 数字矩阵处理器	60-1823-10
DMP 64 Plus C V	支持 AEC 和 VoIP 的 6x4 数字矩阵处理器	60-1824-01
DMP 64 Plus C V AT	支持 AEC、VoIP 和 Dante 的 6x4 数字矩阵处理器	60-1824-10

Extron DMP 64 Plus 系列是紧凑型数字矩阵处理器，其半机架宽外壳内具有 6 路带 AEC 的 DSP 输入通道。DMP 64 Plus 提供一个灵活的混音矩阵、一个 USB 音频接口和 6x4 模拟连接，能够轻松地连接及路由信号以满足不同的系统需求。AT 型号可通过 PoE+ 供电，并为常见的 Dante 麦克风阵列或其它 Dante 设备提供 32x16 路 Dante 连接，而 V 型号则包括多达 8 个 VoIP 线路，适用于协作应用环境。DMP 64 Plus 的其它特性包括：用于连接音频控制面板的 ACP 总线、与 DTP CrossPoint^® 或另一台 DMP 进行双向数字连接的扩展端口、8 个音频文件播放器以及可配置的宏指令等，可适用于各种小型系统。

回声消除

DMP 64 Plus 系列支持用于会议应用的 Extron AEC 功能。AEC 技术对于远端房间之间的有效通讯尤为重要，可确保所有的与会者都能听到清晰、自然的对话。这些型号包含 6 个独立的高性能 AEC 通道以及可选择的噪声消除功能。AEC 处理在双方通话的情况下可能会遇到问题，即在两端的谈话者同时讲话或者近端的谈话者使用无线麦克风的时候。Extron AEC 采用高级算法，可快速地消除回声，即使在复杂的环境中也能提供优化的声音清晰度。

DSP Configurator™ 软件可通过用户友好的界面简化 AEC 和噪声消除设置，对回声损耗 (ERL)、回声损耗增强 (ERLE) 和总回声减少级别 (TER) 进行实时的测量。每当 ERL 超出回声消除的最佳范围时，就会发出警报，也可使用 DSP 模板开始设计最佳的 AEC 路由流程。可选的设置包括对非线性处理 (NLP) 的微调，可在带有严重声反射或混响的声学环境中最大程度地优化 AEC 的性能。

Dante 连接

具有 Dante 功能的 DMP 64 Plus AT 型号支持 Dante Domain Manager，可使用标准的网络协议，通过局域网扩展音频传输。每款 DMP 64 Plus AT 都能通过网络分别发送和接收 16 和 32 个数字音频通道，从而方便地与通用的 Dante 麦克风连接。内置的两端口千兆交换机能直接连接至其它具有 Dante 功能的设备，以创建简单的极具性价比的音频系统。此外，DMP 64 Plus AT 还能配置为支持主要和备用的 Dante 音频网络，以及兼容 AES67。Extron Dante 音频设备的网络设置需要 Dante Controller 和 Extron DSP Configurator 软件。

以太网供电

支持 Dante 连接的 AT 型号可由 PoE+ 供电。

FlexInputs

DMP 64 Plus 的 6 路主 DSP 通道均支持 FlexInput 信号源选择功能，可将任一路 Dante 输入、扩展输入或 6 路麦克风/线路输入的一路路由至主 DSP 通道。这使得 DMP 64 Plus 能够对任一信号源进行完整的 DSP (包含 AEC) 音频处理。

VoIP - 网络电话功能

DMP 64 Plus V 型号集成多达 8 个 SIP 2.0 VoIP 线路，支持宽带音频编解码器，可配置为独立的扩展或多个呼叫通道来支持本地会议应用。DMP 64 Plus 系列的 V 型号能兼容部分 VoIP 系统，并可用作单个 VoIP 线路或为多达 8 个房间提供 VoIP 平台。

USB 音频接口

随附的 USB 音频接口连接至计算机，与软终端应用和计算机音频配合使用。USB 音频接口的输入/输出配置可设置为 0x8、2x6、4x4、6x2 或 8x0，从而根据系统的应用需求提供更多输入或输出视频流。

自动混音器

DMP 64 Plus 系列具有一个带门限编组和增益共享模式的自动混音器，可管理多达 8 组麦克风信号。用户可调整每个通道的门限阈值、信号电平下降值和时序参数。通过微调能够避免传统自动混音器在麦克风关闭时产生的爆音。当活动的麦克风数量加倍时，系统增益则自动减小，统一衰减麦克风信号电平以最大程度地减少整个音响系统的声音变化和反馈。对于自然的声响麦克风混合，自动混音器也提供了增益共享模式，允许所有的麦克风启动，同时对每个麦克风的增益进行实时调整以确保生成持续一致的系统增益。

通过两台 ProDSP 处理器提供强大的路由

DMP EXP 扩展端口可通过单根 CAT 6 屏蔽电缆将两台 Extron DSP 设备链接到一起。这就能够在两台设备之间创建 16 个通道的双向 24 位/48 kHz 高解析度数字音频扩展总线，从而提供扩展的输入和输出信号管理及路由功能。设备之间扩展的 16x16 输入/输出通道传输使设计师能够创建带高级输入/输出的音频混音以及合并了两台处理器功能的信号管理方案。Extron DTP CrossPoint 矩阵切换器也具有同样的扩展端口。它将矩阵切换器和 DMP 64 Plus 之间的 16x16 输入/输出通道传输扩展为 DTP 系统所需的音频输入数量，并提供了额外的功能，如自动混音、AEC - 回声消除以及 VoIP - 网络电话协议。

通用控制选项

每个型号都配备一个 ACP 端口，以支持 Extron 音频控制面板。音频控制面板提供了一种经济有效的方式，无需完整的控制系统即可提供音量控制、信号源选择和配置内的预设调用等。DMP 64 Plus 还可通过 RS-232 串行控制、以太网控制或 USB 进行控制和配置。每种型号还具有数字输入/输出端口，可进行外部触发如麦克风激活和静音等。

ProDSP

Extron 独特的 ProDSP 采用功能强大的 64 位浮点 DSP 引擎，提供了宽广的动态范围调整并可减少削波。ProDSP 还使用带 48 kHz 采样的演播室级 24 位音频转换器来保持音频信号的通透度。ProDSP 配备了功能强大、易于配置的工具集，用于控制电平、自适应增益、自动混音、动态调整、滤波器、延迟、闪避、响度、反馈抑制和 AEC。

易于使用的 DSP Configurator 软件

ProDSP 功能可通过 DSP Configurator 软件轻松进行设置。灵活的在屏界面便于快速地访问所有的数字音频信号处理工具。设计师可同时快速地查看整个音频系统，包括处理模块和路由分配。

特性

4 种型号，带 6 路麦克风/线路输入和 4 路线路输出

6 个 AEC (回声消除) 通道

经 Microsoft Teams Rooms 认证
 经 Zoom Rooms 认证
 经 Logitech Roommate 认证

所有型号均具有一个可配置的 USB 音频接口，可提供多达 4 个数字音频发送和回传通道 — 可方便地连接至基于软终端的计算机和节目播放源。USB 音频接口的输入/输出配置可设置为 0x8、2x6、4x4、6x2 或 8x0，从而根据系统的应用需求提供更多输入或输出视频流。

AT 型号提供 Dante 音频网络，可支持 Dante Domain Manager 和 AES67 —

接收 Dante 网络的 32 个通道
发送 16 个通道至 Dante 网络

V 型号包括多达 8 个 VoIP 线路 — 支持通用会话发起协议 - 每路 RFC 3261 提供 SIP 2.0连接

紧凑的半机架宽尺寸

主输入上的 FlexInput 功能 — 6 路主输入均支持 FlexInput 功能，可选择一个 Dante 通道、扩展输入或一路本地麦克风/线路输入。这就能够对输入的 Dante 通道应用所有的 DSP 功能，包括 AEC。

AT 型号可由 PoE+ 供电

可选的 ACP 系列音频控制面板提供了直观的音频系统控制 — 可直接与 DMP 64 Plus 连接，为配置提供灵活的音频控制，无需完整的控制系统。

用于远程控制或反馈的数字输入/输出端口 — DMP 64 Plus 提供 6 个数字输入和输出端口，可以进行编程以感知并回应外部触发，如麦克风激活、静音和预设调用。

宏指令允许通过局域网端口将一系列指令发送至本地或外部设备 — DMP 64 Plus 可用作控制系统的核心接口，将指令发送到其它 DMP 和 DTP CrossPoint 设备。

所有 4 路模拟输出和所有 16 路直接 Dante/扩展输出上都具有高级音频处理功能 — 一个 DMP 64 Plus 可支持多达 20 个扬声器区，每个区域都提供完整的音频处理，特别适用于全面的混声消除应用。

每款 DMP 64 Plus 的扩展混音矩阵都能将所有输入分别路由至一路或所有输出 — 46x28 混音矩阵可将所有主输入、辅助输入、Dante 输入和虚拟总线输入分别路由至任一或所有模拟输出、辅助输出、Dante 输出和虚拟总线输出。

16 路虚拟处理环通为子混音和信号处理提供了极大的灵活性 — 处理功能可通过一路虚拟通道应用到多路输入上。

多达 8 个音频文件播放器用来播放音频文件，以用于系统设置或用作系统设计的一部分 — 使用系统提供的粉红噪声、白噪声和正弦波文件，或导入您自己的 WAV、MP3、WMA、AIFF、AAC 或 RAW 文件。所支持的文件格式可自动转换为 24 位、48kHz �� RAW，播放时间大约为 20 分钟，并能存储到内存中。

低延时 — 强大的 DSP 芯片可最大程度提高性能表现，不管激活的通道或处理数量有多少，其输入至输出的延时总是极低的。随着 AEC 的开启，通道内的延时会少量增加，但总体的延时还是保持在低水平。这就能够保持音频与视频同步，避免由于视音频不同步导致演示者注意力分散的情况发生。

自适应增益处理 — 自适应增益处理器模块可作用于指定的麦克风输入，进而对任意或所有其它输入和虚拟回路的电平产生影响。

内置两端口千兆交换机 — 与其它具有 Dante 功能的设备进行菊花链连接。这些端口可配置为冗余操作。

支持 802.1X 验证 — 支持 IEEE 802.1X 验证标准，提供基于端口的网络访问控制。

连接两台 Extron DSP 设备的数字音频扩展端口 — 扩展端口可通过单根 CAT 6 屏蔽电缆将任意两台 DMP Plus 连接到一起。这就能够在两台设备之间创建 16 个通道的双向 24 位/48 kHz 高解析度数字音频扩展总线，从而提供扩展的输入和输出信号管理及路由功能。扩展端口还兼容 Extron DTP CrossPoint 矩阵切换器，在设备之间提供 16x16 的输入/输出通道传输。还附带一根 0.3 m (1') 长的 CAT 6 屏蔽电缆。

带 8 个门限编组的自动混音器 — DMP 64 Plus 具有一个带门限编组和增益共享模式的自动混音器，用于管理多达 8 组麦克风信号。用户可调整每个通道的门限阈值、信号电平下降值和时序参数，从而避免传统自动混音器在麦克风关闭时产生的爆音。

ProDSP 64 位浮点信号处理 — DMP 64 Plus 采用 64 位浮点音频 DSP 处理技术，可保持非常宽广的动态范围和音频信号的通透度，同时简化了增益级的管理并降低了 DSP 信号的削波。

48 V 幻象电源 — DMP 64 Plus 模拟输入具有可选的 48 V 幻象电源，能够使用电容式麦克风。

演播室级的 24 位/48 kHz 模数和数模转换器 — 充分保留了原始音频信号的完整性。

DSP Configurator 软件 — 一款功能强大且用户友好的基于 PC 的软件工具，可管理 DMP 64 Plus 的所有音频操作。它可以对 ProDSP 平台上的数字音频处理工具进行完整的设置和配置，并进行路由和混音。

直观的图形用户环境 — DSP Configurator 软件具有一个图形用户环境，可通过单一窗口对所有的输入和输出、音频处理模块、路由、混音点以及虚拟路由提供快速查看。这就允许设计师或安装人员能快速地查看音频配置而不必访问多个窗口或菜单。

设备管理器可方便地配置多个 Extron DSP 产品 — DSP Configurator 软件内的设备管理器通过切换每个设备的图形用户环境，可轻松地配置多个 Extron DSP 产品。处理器可以分组到不同的文件夹中，以作为单独的房间或建筑进行管理。设备管理器中的多个 Extron DSP 产品设置可保存到一个文件中。

处理模块的复制和粘贴功能 — 为协助加速音频系统的设计和设置，参数设定可通过使用传统的剪切和粘贴指令，在单个处理模块之间或在图形用户环境内相似的处理模块群组之间进行快速复制。

构建模块用于通道处理器设置 — 一系列预先设计的处理器设置可优化用于特定的输入和输出设备，如麦克风和扬声器。每路输入都具有灵活的构建模块，系统设计师可完全定制并保存他们自己的构建模块，进一步简化音频系统的设计和集成。

带配置文件保存的在线和仿真操作模式 — 当连接到 DMP 64 Plus 时，在线模式使集成商能够在聆听或测量时实时调整参数。这样就无需为 DSP 编写及上传配置文件。仿真模式可在离线状态对设置进行配置，并上载到 DMP 64 Plus。此外，DMP 64 Plus 的当前设置可备份为配置文件存档。

32 种 DSP Configurator 预设 — 使用 DSP Configurator 软件，任何用于 DSP 处理、电平或音频路由的参数都可保存为预设。这些设置可保存用于整个系统，或用于任意选定的输入、输出、混音点和 DSP 模块组。

三重矩阵设计提供了输出、虚拟和扩展路由选项 — DMP 64 Plus 采用了三重矩阵设计，在音频输入信号源的路由、混音和处理方面提供了极大的灵活性。主输出矩阵可将输入的任意一路矩阵混音至任意或全部的输出。必要时，可将任意一路输入路由至虚拟矩阵，虚拟矩阵再将输入路由到 8 路虚拟总线，最后混音回输出矩阵。虚拟总线使输入信号可分组进行处理。扩展矩阵在 DMP 64 Plus 与另一台 DMP 128 Plus 或 Extron DTP CrossPoint 矩阵切换器之间提供信号路由。扩展矩阵还可以分配和接收来自 Dante 网络的音频信号。

编组控制 — DMP 64 Plus 在整个系统中提供了增益或静音控制编组的功能。增益或静音控制可以被选定并添加到一个编组中，然后通过单个控制器或静音控件进行控制。还可以在编组控制上添加响度滤波器，其响度曲线用于追踪节目音量。此外，编组中的低音和高音滤波器可进行配置，以便随着用户的控制提供激增和衰减。每个编组最多可容纳 128 个通道，能创建最多 64 个编组控制。

软限制可提供最佳的编组控制调整范围 — 在使用外部音量控制时，编组控制的音量调整范围可进行限制，以保持极佳的最低和最高电平。这可以防止操作者过高或过低地调节电平。DSP Configurator 软件可在分组控制界面上快速地调整限制范围。

SpeedNav™ 键盘导航功能 — SpeedNav 对 DSP Configurator 软件提供了易用的键盘导航，无需使用鼠标或触摸板。利用键盘的导航键和快捷键，用户能够访问任意输入或输出、混音点及所有音频 DSP 工具。使用笔记本电脑时，仅通过键盘就能访问软件，有助于加快音频系统的设置和优化。

前面板主输入和输出信号存在及削波状态 LED 指示灯 — DMP 64 Plus 提供了前面板主 DSP 输入和输出 LED 指示灯，可对信号的存在进行实时的监控。另提供一个单独的 LED 灯，当检测到信号削波时发出亮光警示。

前面板 USB 配置端口 — 可轻松地进行配置，无需使用处理器的后面板。

以太网监视和控制 — 设计符合专业视音频环境的要求，以太网控制使用标准的 TCP/IP 协议，通过局域网、广域网或国际互联网对 DMP 64 Plus 进行主动性的监视和管理。

随附外置式 Extron Everlast™ 电源，产品编号 #70-1259-01 — 该全球通用型电源具有经验证的高可靠性和低功耗。此电源兼容 ZipClip 100 和 ZipClip 200 安装套件。

Extron Everlast 电源享有 7 年部件和人工保修

注: Dante® 是 Audinate® 私人有限公司的注册商标。

DANTE 网络产品
	AXI 02 AT	2 路输出 Dante 音频接口
	AXI 22 AT	2 路输入、2 路输出 Dante 音频接口
	AXI 44 AT	4 路输入、4 路输出 Dante 音频接口
	AXI 22 AT D Plus	2 路输入、2 输出 Dante 音频接口 - Decorator 型墙面板
	NetPA U 1002	支持 Dante 和 DSP 的两通道功率放大器每个通道 100 W
	NetPA U 1004	支持 Dante 和 DSP 的四通道功率放大器每个通道 100 W
	NetPA U 2002 SB	支持 Dante 和 DSP 的两通道桥接输出功率放大器每个通道 200/400 W
	NetPA U 8001 SUB	支持 Dante 和 DSP 的单声道低音放大器 800 W
	NetPA 1001-70V AT	支持 Dante 的 70 V 单声道音频功率放大器 �� 100 W
	XTP II CP HD 4K PLUS I/O 板	4K/60 HDMI 输入和输出板

DANTE 网络产品

AXI 02 AT

2 路输出 Dante 音频接口

AXI 22 AT

2 路输入、2 路输出 Dante 音频接口

AXI 44 AT

4 路输入、4 路输出 Dante 音频接口

AXI 22 AT D Plus

2 路输入、2 输出 Dante 音频接口 - Decorator 型墙面板

NetPA U 1002

支持 Dante 和 DSP 的两通道功率放大器
每个通道 100 W

NetPA U 1004

支持 Dante 和 DSP 的四通道功率放大器
每个通道 100 W

NetPA U 2002 SB

支持 Dante 和 DSP 的两通道桥接输出功率放大器
每个通道 200/400 W

NetPA U 8001 SUB

支持 Dante 和 DSP 的单声道低音放大器
800 W

NetPA 1001-70V AT

支持 Dante 的 70 V 单声道音频功率放大器 �� 100 W

XTP II CP HD 4K PLUS I/O 板

4K/60 HDMI 输入和输出板

可选附件
	ACP 100	带音量和 6 个控制按键的音频控制面板美式 2 单元
	ACP 106 D	带 6 个按键的音频控制面板 Decorator 型
	ACP VC1 D	Audio Control Panel with Volume and Mute Decorator-Style
	ACP VC1 EU	Audio Control Panel with Volume and Mute Flex55 and EU
	RSU 129	用于 9.5" 深产品的通用型机架搁板套件
	RSB 129	Basic Rack Shelf for 9.5" Deep Products
	UTS 100 系列	桌下搁板系统
	半机架搁板系统	半机架宽机架搁板和附件

可选附件

ACP 100

带音量和 6 个控制按键的音频控制面板
美式 2 单元

ACP 106 D

带 6 个按键的音频控制面板
Decorator 型

ACP VC1 D

Audio Control Panel with Volume and Mute
Decorator-Style

ACP VC1 EU

Audio Control Panel with Volume and Mute
Flex55 and EU

RSU 129

用于 9.5" 深产品的通用型机架搁板套件

RSB 129

Basic Rack Shelf for 9.5" Deep Products

UTS 100 系列

桌下搁板系统

半机架搁板系统

半机架宽机架搁板和附件

相关产品
	MVC 121 xi	3 路输入 DSP 音频混音器
	SSP 200	环绕声处理器

相关产品

MVC 121 xi

3 路输入 DSP 音频混音器

SSP 200

环绕声处理器

兼容的软件
	DSP Configurator 软件	DSP 应用软件
	DSP Configurator Pro	音频 DSP 控制和配置软件
	Toolbelt	用于设置、管理和故障排除的实用程序
	Dante Controller	Configuration Software for Dante-Enabled Audio Products
	DataViewer	免费的增强型终端仿真软件

兼容的软件

DSP Configurator 软件

DSP 应用软件

DSP Configurator Pro

音频 DSP 控制和配置软件

Toolbelt

用于设置、管理和故障排除的实用程序

Dante Controller

Configuration Software for Dante-Enabled Audio Products

DataViewer

免费的增强型终端仿真软件

相似产品
	DMP 128 FlexPlus	ProDSP Dante 数字矩阵处理器
	XMP 240	Dante 音频 DSP 矩阵处理器
	DMP 128 Plus	12x8 ProDSP 音频数字矩阵处理器
	DMP 44 xi	4x4 数字矩阵处理器
	DMP 64	6x4 带 ProDSP™ 功能的数字音频矩阵处理器

相似产品

DMP 128 FlexPlus

ProDSP Dante 数字矩阵处理器

XMP 240

Dante 音频 DSP 矩阵处理器

DMP 128 Plus

12x8 ProDSP 音频数字矩阵处理器

DMP 44 xi

4x4 数字矩阵处理器

DMP 64

6x4 带 ProDSP™ 功能的数字音频矩阵处理器

技术参数

DMP 64 Plus

Audio system

Gain

Balanced output: 0 dB, unbalanced output: -6 dB

Frequency response

20 Hz to 20 kHz, ±0.2 dB

THD + Noise

<0.02%, 20 Hz to 20 kHz, at maximum level

S/N

Analog In to Analog Out

>109 dB, 20 Hz to 20 kHz, at maximum balanced output (unweighted)

Analog In to Digital Out

110 dB, 20 Hz to 20 kHz, at full-scale output (unweighted)

Digital In to Analog Out

115 dB, 20 Hz to 20 kHz, at maximum balanced output (unweighted)

Crosstalk

<-90 dB @ 20 Hz to 20 kHz, fully loaded

Volume control

-100 dB to 0 dB (control 0 to 100 in 0.1 dB steps)

Audio input

Number/signal type

6 mono (or 3 stereo), mic/line, balanced/unbalanced, 6 with phantom power

Connectors

(3) 3.5 mm captive screw, 6 pole, mono, balanced/unbalanced

Impedance

>10k ohms balanced/unbalanced

Nominal level

-60 dBV, +4 dBu, -10 dBV adjustable via input gain

Maximum level

+21 dBu at rated THD+N when mic gain is set to 0 dB

Equivalent input noise

<-120 dBV (1 µVrms) at 40 dB input gain

CMRR

>60 dB typical

Input gain adjustment

-18 dB to +80 dB in 0.1 dB steps, adjustable per input

DC phantom power

+48 VDC, ±10% (inputs 1-6) can be switched on or off per input

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu; All nominal levels are at ±10%

Audio output

Number/signal type

4 mono (or 2 stereo), line, balanced/unbalanced

Connectors

(2) 3.5 mm captive screw, 6 pole, mono, balanced/unbalanced

Impedance

100 ohms balanced, 50 ohms unbalanced

Gain error

±0.1 dB channel to channel

Maximum level (Hi-Z)

>+21 dBu balanced, >+15 dBu unbalanced

Audio processing

A/D, D/A conversion

24-bit, 48 kHz

AEC tail length

>200 msec

AEC convergence

Up to 60 dB/sec

Noise cancellation

Up to 20 dB, software selectable

EXP port

Transmission type

Proprietary

Connector

1 RJ-45

Inputs

16 channels Rx

Outputs

16 channels Tx

Audio format

Uncompressed, 24-bit, 48 kHz

EXP cable

Shielded CAT6 up to 10 meters (1 foot cable included)

USB audio port

Connector

1 rear panel USB mini-B

USB standards

USB 2.0, high speed

AT Ports (DMP 64 Plus AT models only) — audio transport

Transmission

Dante/AES-67, software selectable

Connectors

2 RJ-45, 2-port 1 Gbps switch to Dante interface

Inputs

32 channels Rx

Outputs

16 channels Tx

Audio format

Uncompressed, 24-bit, 48 kHz

Latency

Deterministic, based on user selections: 0.25 ms, 0.5 ms, 1.0 ms (default), 2.0 ms, 5.0 ms

VoIP Port (DMP 64 Plus V models only)

Connector

1 RJ-45

Data rate

10/100/1000 Base-T

Signaling protocol

Session Initiation Protocol (SIP), RFC 3261 and related RFCs

Discovery protocol

LLDP-MED (optional)

Lines

Up to 8 concurrent, independent extensions

Codec support

Various ITU, including wideband

Default settings

Link speed and duplex level = autodetected
IP address = 192.168.1.254
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off

Control/remote

Serial host control port

1 bidirectional RS-232, 3.5 mm captive screw, 3 pole

Baud rate and protocol

38400 baud, 8 data bits, 1 stop bit, no parity

Pin configuration

1 = Tx, 2 = Rx, 3 = G

USB control port

1 front panel USB mini-B

USB standards

USB 2.0, high speed

ACP control port

(1) 3.5 mm captive screw, 4 pole, supports up to 8 panels

Pin configuration

1 = +12V, 2 = +S, 3 = -S, 4 = G

Power supply

6 Watts max

Digital I/O

(6) 3.5 mm captive screw, 6 pole (shared with audio input)

Pin configuration

1 = In, 2 = G, 3 = Out 1

Voltage range

Input = 0V to +12V
Output = 0V (low), 5V (high)
Software programmable

Ethernet host port

1 RJ-45

Data rate

10/100/1000 Base-T

Protocol

ARP, ICMP, IEEE 802.1X, IP, TCP, DHCP, HTTPS, Telnet, SSH

Default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.254
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off

Web server

Up to 200 simultaneous sessions

Program control

Extron DSP Configurator control/configuration program for Windows^®
Extron Simple Instruction Set (SIS^™)
Microsoft^® Internet Explorer^®, Telnet

General

Power supply

External
Input: 100-240 VAC, 50-60 Hz

Power input requirements

12 VDC or Power over Ethernet Plus (PoE Plus IEEE 802.3at)

DMP 64 Plus C — power consumption

Power supply (PS 1220)

Device

15.0 watts

Device and power supply

16.7 watts

DMP 64 Plus C — thermal dissipation

Power supply (PS 1220)

Device

38.9 BTU/Hr

Device and power supply

44.6 BTU/Hr

DMP 64 Plus C AT — power consumption

Power injector (PI 140)

Device

17.6 watts

Device and power injector

23.6 watts

PoE+ PSE

Device

21.8 watts

Power supply (PS 1220)

Device

18.2 watts

Device and power supply

19.6 watts

DMP 64 Plus C AT — thermal dissipation

Power injector (PI 140)

Device

49.7 BTU/Hr

Device and power injector

70.2 BTU/Hr

PoE+ PSE

Device

57.2 BTU/Hr

Power supply (PS 1220)

Device

48.2 BTU/Hr

Device and power supply

52.7 BTU/Hr

DMP 64 Plus C V — power consumption

Power supply (PS 1220)

Device

15.6 watts

Device and power supply

17.4 watts

DMP 64 Plus C V — thermal dissipation

Power supply (PS 1220)

Device

39.1 BTU/Hr

Device and power supply

45.4 BTU/Hr

DMP 64 Plus C V AT — power consumption

Power injector (PI 140)

Device

18.1 watts

Device and power injector

23.8 watts

PoE+ PSE

Device

21.7 watts

Power supply (PS 1220)

Device

18.6 watts

Device and power supply

20.4 watts

DMP 64 Plus C V AT — thermal dissipation

Power injector (PI 140)

Device

51.4 BTU/Hr

Device and power injector

70.8 BTU/Hr

PoE+ PSE

Device

57.6 BTU/Hr

Power supply (PS 1220)

Device

47.3 BTU/Hr

Device and power supply

53.5 BTU/Hr

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Fan, front to back, fixed speed

Mounting

Rack mount

Yes, with optional 1U rack shelf

Furniture mount

Yes, with optional under-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.7" H x 8.7" W x 9.5" D (1U high, half rack wide)
(4.3 cm H x 22.1 cm W x 24.1 cm D)

Product weight

2.35 lbs

Regulatory compliance

CE, c-UL, UL, CE, C-Tick, FCC Class A, ICES, RoHS, VCCI, WEEE, KC

Warranty

3 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice

(5806-D10)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
60-1823-01	13.3 cm	34.3 cm	37.5 cm	2.2 kg
60-1823-10	13.3 cm	34.3 cm	37.5 cm	2.29 kg
60-1824-01	12.1 cm	33.7 cm	36.8 cm	2.02 kg
60-1824-10	13.3 cm	34.3 cm	36.8 cm	2.29 kg

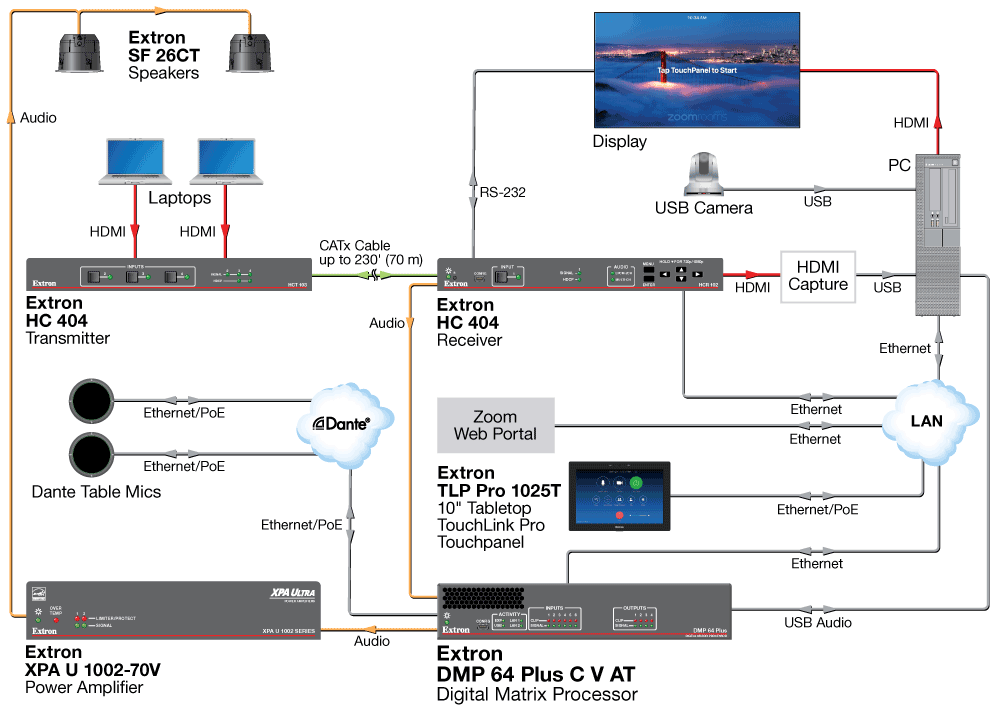

示意图

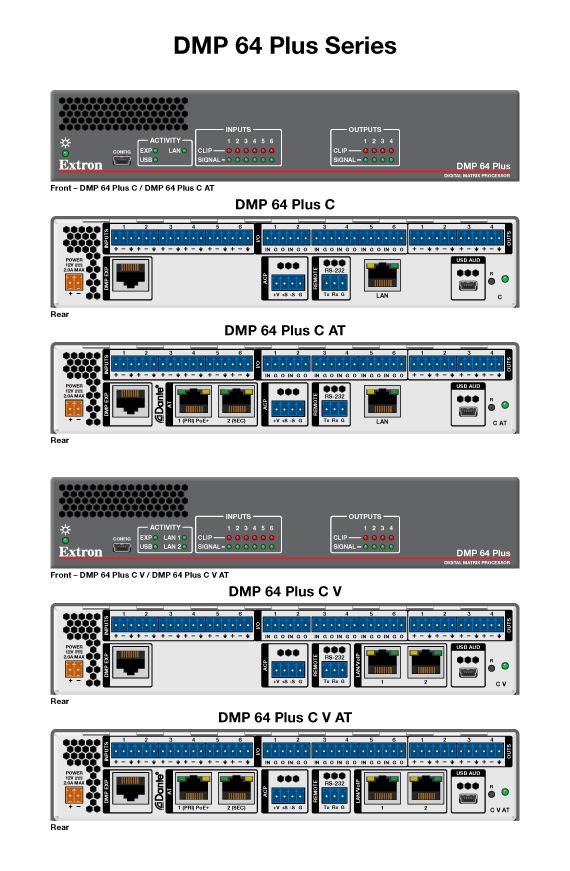

面板图
