XTP II CP Fiber 8K 输入/输出板 最新

8K XTP II 光纤输入和输出板
主要特性
  • 4 路可选的 XTP 光纤或 HDMI 输入
  • 4 路解析度转换 XTP 光纤输出和本地非解析度转换 HDMI 输出
  • 通过两根光纤传输视频、音频、双向 RS-232 和 1 Gbps 以太网信号
  • 支持分辨率高达 8K/60 的 HDMI 计算机和视频信号
  • 高级 Extron Vector™ 4K 图像解析度转换引擎
  • 1 Gbps 以太网扩展
The Extron XTP II CP Fiber 8K 输入/输出板
型号 产品说明 产品编号
 XTP II CP 4i F 8K MM 4 路输入板，光纤 8K - 多模 70-1114-01
 XTP II CP 4i F 8K SM 4 路输入板，光纤 8K - 单模 70-1114-02
 XTP II CP 4o SF 8K MM 支持图像解析度转换功能的 4 路输出板，光纤 8K - 多模 70-1301-01
 XTP II CP 4o SF 8K SM 支持图像解析度转换功能的 4 路输出板，光纤 8K - 单模 70-1301-02

XTP II CP 4i F 8K 输入板提供 4 路可选的光纤或 HDMI 输入，可支持远程信号源或设备机架内的本地 HDMI 连接。XTP II CP 4o SF 8K 输出板具有 4 路带图像解析度转换的光纤输出，同时配备不支持转换功能的本地 HDMI 端口。每个光纤输入输出端口都支持 1 Gbps 以太网扩展，可通过同一根光纤电缆方便地传输 10/100/1000 Base-T 通信。当视频数据速率超过 32 Gbps 时，以太网扩展功能将被禁用。

对于音频信号，XTP II CP 4i F 8K 输入板提供了广泛的音频管理功能，可将来自 XTP II FT 401 8K 发送器的立体声音频单独路由至一路或多路兼容的矩阵切换器输出。输入板还能从数字信号中解嵌双通道 PCM 音频，以实现独立的模拟立体声音频信号路由。输入的信号可被切换至 XTP 输出板，用于本地或远程信号分配。

独有的 Vector 4K 图像解析度转换技术

XTP II CP 4o SF 8K 输出板提供 4 路可独立解析度转换的光纤输出，每路输出都能以 4:4:4 的色彩取样解析度转换从 640x480 到 4K/60 的计算机和视频分辨率。为了获得最佳的图像品质，XTP II CP 4o SF 8K 输出板采用 Extron Vector 4K 图像解析度转换引擎，专门设计提供一流的图像升频和降频转换。每路光纤输出均可为高达 4K 的计算机和视频信号提供清晰、准确的图像解析度转换，并且在对 4K 源信号进行降频转换以适应较低分辨率的显示器时也不会损失关键的图像细节。可选的填充 (FILL) 和跟随 (FOLLOW) 模式确保正确的输出宽高比。镜像 HDMI 输出不可进行解析度转换。对于 4K/60 以上分辨率的信号，可启用图像解析度转换器的旁路模式来传输原始输入信号。

提供多模和单模型号

XTP II CP Fiber 8K 输入/输出板提供行业标准 LC 型连接器，有两种格式供选择：多模和单模。通过 OM4 多模光纤可提供长达 400 m 的中等距离传输，通常用于办公大楼、零售中心和较大的宗教场所。通过单模光纤则可提供最远 10 km 的较长距离信号传输。它可用在数字标牌和舞台应用等大型设施内，以及在公司和大学校园等不同地点之间进行长距离连接。由于光纤内容传输本质上是安全的且不受外界干扰，因此光纤应用在政府、军事和其他敏感环境中尤其受到青睐。

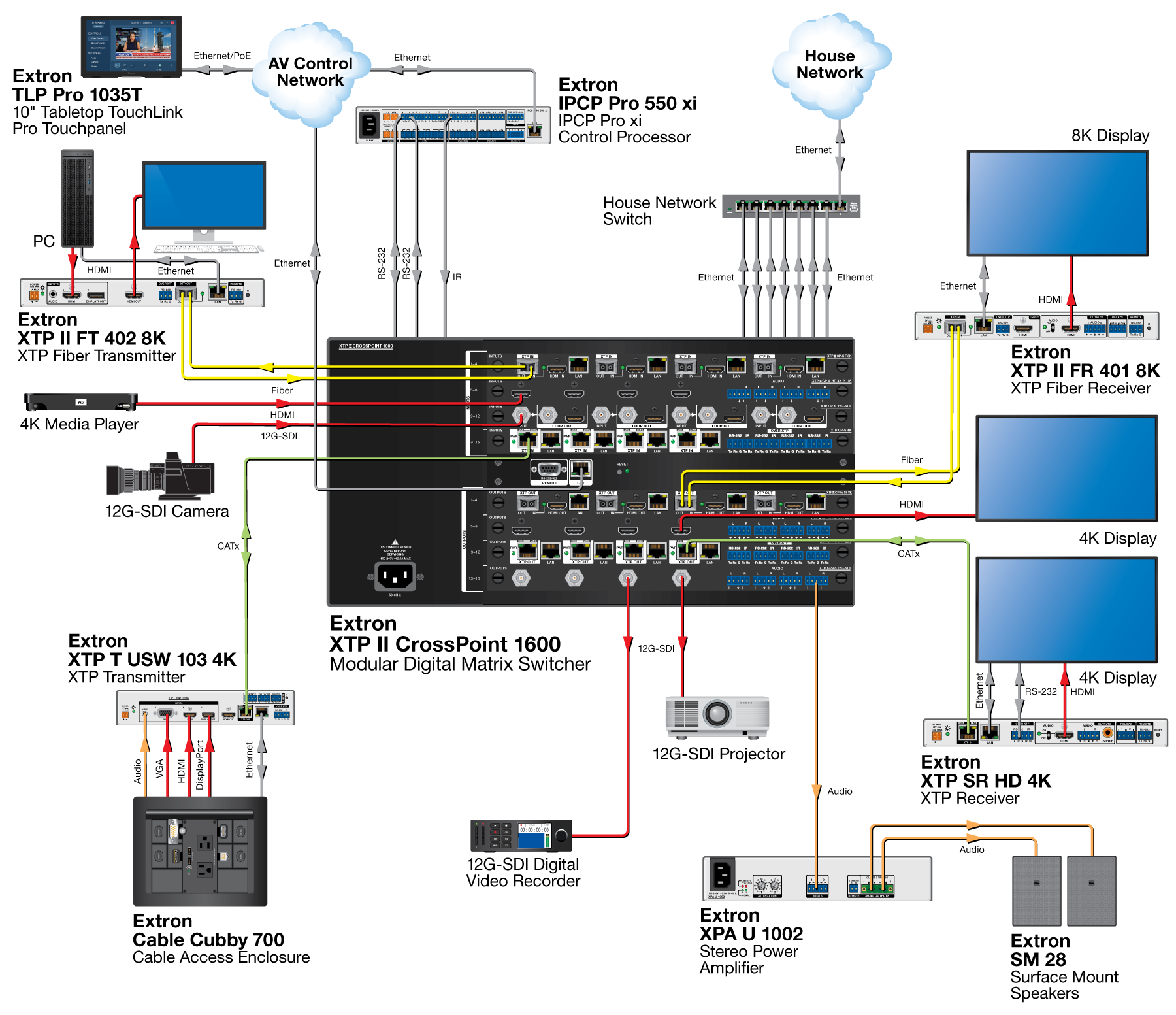

Extron XTP Systems

Extron XTP Systems 为多种数字和模拟信号格式提供了完全集成的切换和分配解决方案。它们支持本地连接以及具备信号延长传输的能力，可通过单根 CATx 屏蔽电缆将高分辨率视频、音频、RS-232 和以太网信号传输至 100 m (330')，通过光纤传输至 10 km。每个系统都符合 HDCP 标准，并利用 Extron 的 SpeedSwitch® 技术提供超快、高度可靠的数字切换。

系统的核心组件是 XTP II CrossPoint 矩阵切换器。模块化矩阵切换器可根据不同的机箱尺寸，从 4x4 扩展到 64x64，并能配置多种 XTP I/O 矩阵板。输入和输出板提供了 HDMI、12G-SDI 和音频与本地信号源及显示器的直连，当与 XTP 发送器和接收器配合使用时还可将信号延长至远程终端设备。矩阵切换器还可根据发送器的型号，通过 CATx 电缆为 XTP 设备远程供电。

在线 XTP 系统配置器为完整的系统设计提供了便利性。该工具还具有材料清单、价格以及报价单打印等功能。确认并收到订单后，随附的 XTP 系统配置软件让您开箱即可轻松设置和配置。

这款用户友好的控制软件可让用户通过计算机完整地查看所有的 XTP 设备，从而对系统进行实时的配置、操作和监控。XTP Systems 采用热插拔模块化组件、多种 XTP 发送器和接收器以及先进的 24/7 全天候系统监控，非常适合在最关键的应用环境中连续、无故障地运行。
