Quantum Ultra

适用于关键任务的安全型拼接墙处理器具有无与伦比的实时性能表现

Quantum Ultra 是一款适用于多种应用环境的模块化 4K 拼接墙处理器，具有高性能的解析度转换和窗口排列功能。它采用 Extron Vector^™4K 图像解析度转换引擎和 HyperLane^® 视频总线，能够传输大量高分辨率信号源，并提供无与伦比的实时性能表现。单个处理器就能支持多种分辨率和不同屏幕方向的多个拼接墙，提供了灵活的系统设计，降低了系统的复杂度，极具性价比。可定制的输出分辨率、输出叠加和边框补偿功能可与几乎任何显示技术相兼容。SpeedSwitch 和 Key Minder 技术为 HDCP 加密内容提供超快的切换速度。RS‑232 和以太网接口提供了与控制系统的直连。Quantum Ultra 的可配置、高性能等特性使其成为面向未来的解决方案，能适用于各种拼接墙应用环境。

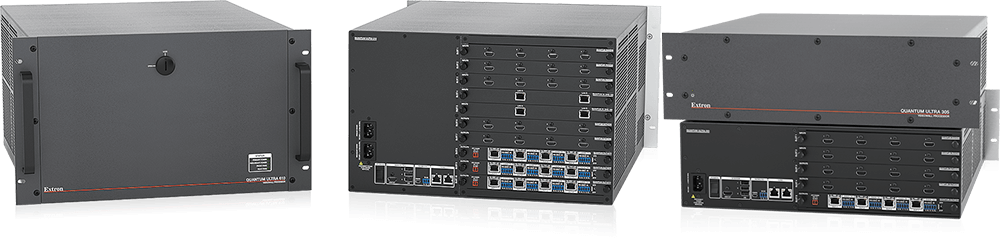

Quantum Ultra 采用模块化结构，包括卡笼式机箱、输入卡和输出卡，可适应各种应用环境的安装要求。Quantum Ultra 610 是一款 6U、10 插槽的卡笼式机箱，支持任意输入和输出卡组合，能提供高达 36x4、4x36 或两者之间不等的输入/输出尺寸。Quantum Ultra 305 是一款用于中小型拼接墙的 3U、5 插槽卡笼式机箱。IN4HDMI 输入卡可接受 4 路 2K 的 HDMI 信号、2 路 4K/30 的 HDMI 信号或 1 路 4K/60 的 HDMI 信号。Quantum IN SMD 100 可同时解码多达 4 路 1080p/60、8 路 1080p/30 或 16 路标清分辨率媒体流，并兼容 MPEG‑2、Motion JPEG 和 H.264 媒体流。OUT4HDMI 和 OUT4DTP 输出卡可提供 1 到 4 路的 1024x768 至 4K/60 的信号。OUT4DTP 提供了可选的 DTP、XTP 和 HDBaseT 双绞线输出模式，可将信号延长至 100 m (330') 远的距离。

观看视频

HyperLane 视频总线

Quantum Ultra 采用 Extron HyperLane 技术的高速视频总线，可提供其它拼接墙处理器无法企及的实时性能表现。

适用于未来的 HyperLane 视频总线具有最大 400 Gbps 的吞吐量，能够完全兼容目前所应用到的最高视频分辨率，如带 4:4:4 色度取样的 4K/60 信号。它可以同时传输超过 20 路 4K/60 4:4:4 信号源。它还能支持不断发展的信号格式，以及这些信号所能提供的更高分辨率、高动态范围 (HDR)、更大的色深和扩展的色域等。

HyperLane 总线只有一个作用 - 在输入和输出卡之间传输视频数据。该专用总线意味着始终如一及可预见的性能，且不会受到系统内的其它因素所影响。这就为信号源的流畅演示提供了保障，确保在屏显示的信号源无帧率差异。

HyperLane 视频总线

关键任务操作

双冗余热插拔 Everlast 电源

Quantum Ultra 设计用于在关键任务环境中不间断的运行。它配备了由 Extron 设计及制造的冗余热插拔 EverLast 电源，这是 Quantum Ultra 610 卡笼式机箱的标准特性，可提供 24/7 全天候连续性操作。Quantum Ultra 305 卡笼式机箱则内置一个 Everlast 电源。

观看视频

两路 AC 电源输入

为了增强电源的可靠性，一些 24 小时全天候环境需要两路独立的交流电源，一路用作主电源，另一路用作冗余电源。Quantum Ultra 610 提供两路 AC 电源输入，可与 2 路电源持续连接。

固态操作系统硬盘

固态硬盘为 Quantum Ultra 的操作系统提供了安全性和稳定性。固态硬盘不会受机械传动常见的失效模式影响，如不合格的轴承、发动机和读/写磁头。固态硬盘的另一个优势就是快速的系统启动，可在不超过 90 秒的时间内开机并在所有配置的输出上显示视频。

主动故障通知

一旦关键组件如电源或风扇发生故障，或超出建议的运行温度时，系统管理员就会接到警报通知。

Hot-swappable Extron Everlast power supplies

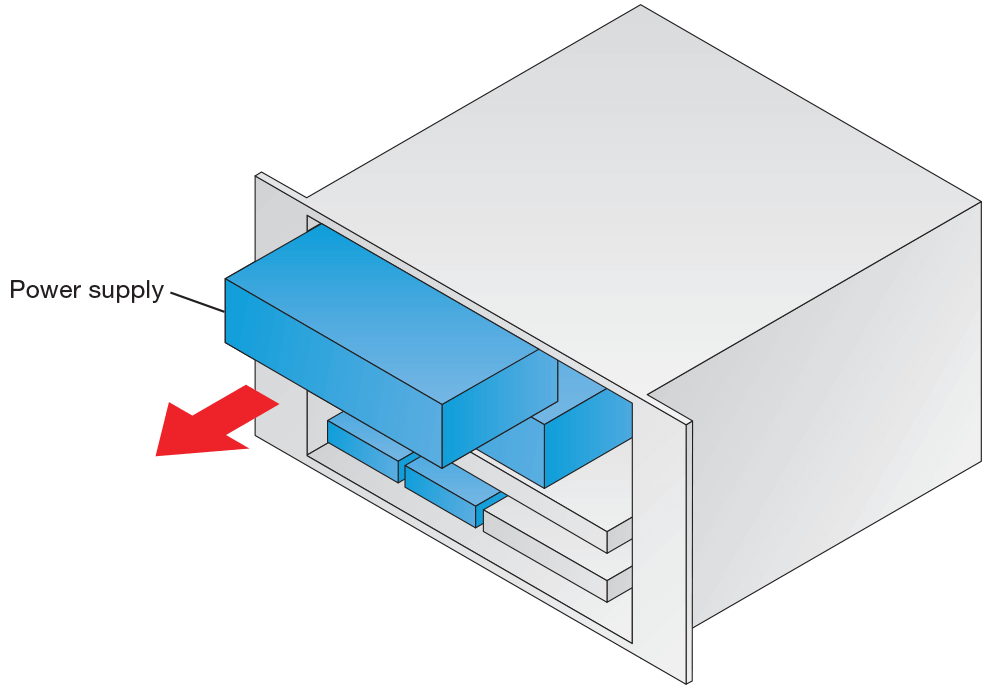

Quantum Ultra 610 采用双冗余热插拔 Extron Everlast 电源

安全性

Quantum Ultra 和 VCS 配置 PC 之间的加密连接确保了信息的安全传输

写保护操作系统

Quantum Ultra 的操作系统是写保护的，能够防止未经管理员密码验证的系统文件被改动。

加密连接

SSL 通信协议在拼接墙配置软件和 Quantum Ultra 之间提供了加密连接，用于系统设置和固件升级。

物理和 IP 端口禁用

物理 USB、RS-232 和以太网端口可以单独被启用或禁用，以限制 Quantum Ultra 的访问。IP 和 UDP 端口也可以选择性启动或禁用，以锁定对 Telnet、SSH、HTTP 或其它协议的访问权限。

事件日志

系统事件日志记录了 Quantum Ultra 的软件、硬件和相关连接事件。它作为本地存储的文件，用户可自定义其大小，并且能直接从处理器进行下载。

可移除的存储磁盘

操作系统和数据存储硬盘可轻松地从 Quantum Ultra 610 卡笼机箱移除，它符合有关特定的存储或分类管理程序方面的安全管理政策。

观看视频

签名的固件

由 Extron 数字签名的升级固件，确保该文件不会被篡改。所有固件升级均需要管理员登陆，并通过加密连接进行传输以增加安全性。

用户自定义操作系统的密码

用户可自定义密码来保护 Quantum Ultra 操作系统的访问权限，使其能够符合组织机构的安全性和调度策略。

输出特性

输出旋转

Quantum Ultra 的输出信号能够顺时针或逆时针旋转 90 度，可接受纵向和横向排列的显示画面。

输出叠加

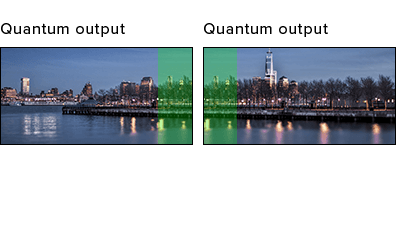

输出叠加功能为边缘融合的投影应用提供了冗余图像数据。可同时应用水平和垂直叠加图像。输出叠加还简化了与大型直观 LED 系统和其它特殊显示设备的操作。

同时支持多种分辨率

通过单台 Quantum Ultra 处理器同时驱动 1080P、4K 和其它显示设备类型。

边框补偿

可调整的水平和垂直补偿功能用于扩展被屏幕外框遮挡的图像，能准确地显示跨越多个显示器的信号源。

当背投箱体紧挨在一起时，各显示器的图像之间无明显的缝隙。但是平板显示器的活动图像区域之间通常会有一个很宽的物理边框。活动图像区域只限定在边框的内缘。因此，当平板显示器排列在一起形成拼接显示图像时，在屏幕与屏幕之间就会存在很大的缝隙。

自定义输出分辨率

Quantum Ultra 支持自定义输出分辨率，可最大程度上与不断发展的显示技术、非标准显示设备和 LED 系统相兼容。这就无需显示设备进行内部解析度转换，从而提高了显示内容的质量。

多拼接墙控制

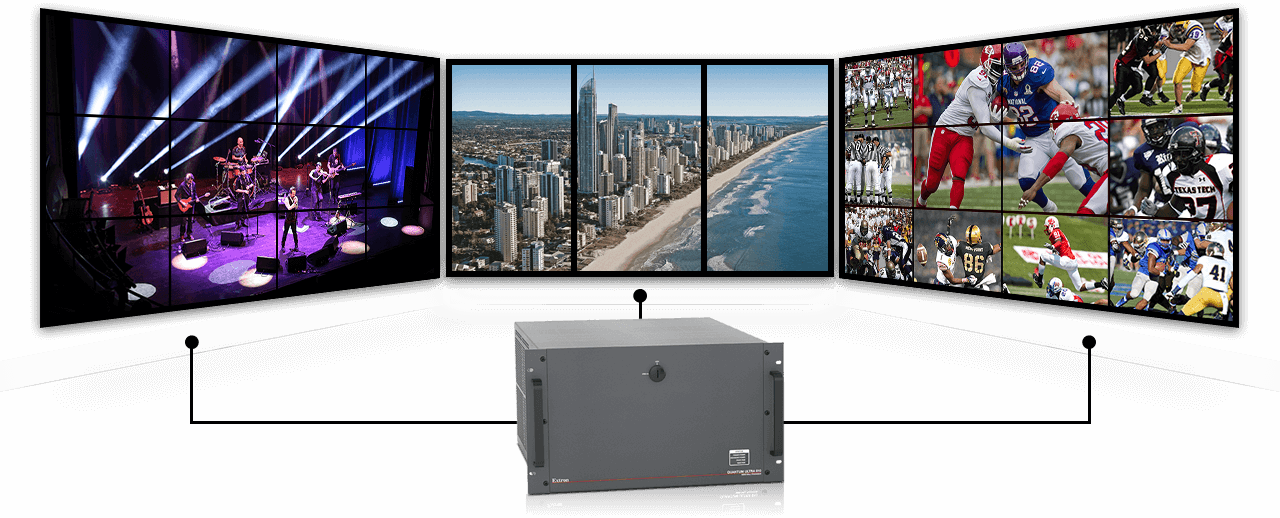

一台 Quantum Ultra 处理器可同时驱动多个拼接墙，还能为超大型系统添加额外的卡笼机箱。可单独控制多达 10 个拼接墙，每个都支持不同的屏幕方向、叠加方式、边框补偿和输出分辨率。

输出扩展

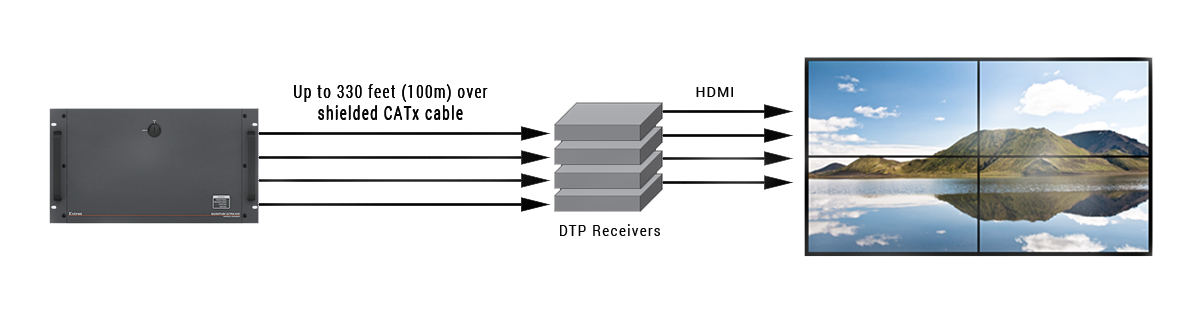

Quantum OUT4DTP 输出卡提供了可选的 DTP、XTP 和 HDBaseT 双绞线输出模式，可将信号延长至 100 m (330') 远的距离。OUT4DTP 的电源插入功能可为 DTP 接收器远程供电。双向 RS-232 和红外直通可控制视音频设备，并与数据和视频信号一起进行传输。还可从 Quantum Ultra 以太网控制端口插入 RS-232 信号，因此无需控制处理器的 RS-232 端口即能对设备进行控制。

输入特性

1 路、2 路或 4 路连接的 4K 信号

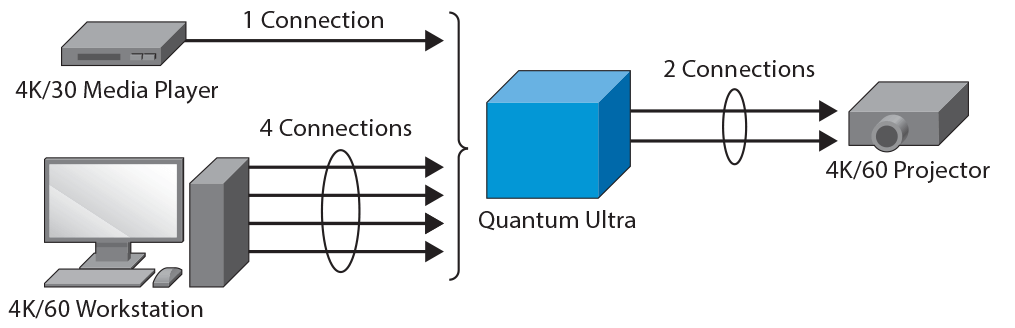

Quantum Ultra 可作为单路、双路或四路径信号方便地管理 4K 视频，从而在与 4K 信号源、外围设备和显示器配合工作时提供高度的灵活性。

视频流解码

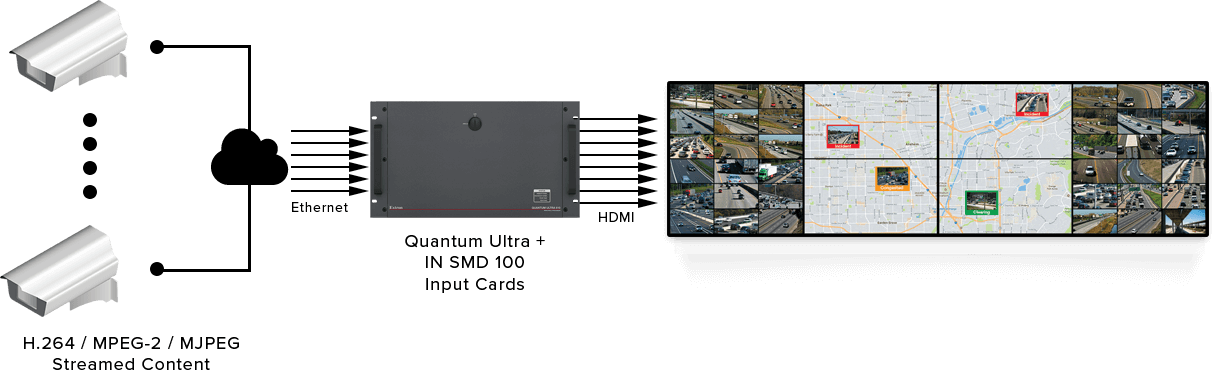

Quantum IN SMD 100 输入卡可以对来自 IP 摄像机、Extron 流媒体编码器和其它 H.264 编码器的多达 4 路 1080p/60、8 路 1080p/30 或 16 路标清媒体流进行解码。它支持符合 ONVIF Profile S 标准的视频，并兼容 MPEG-2、Motion JPEG 和 H.264 媒体流。

VNC 支持

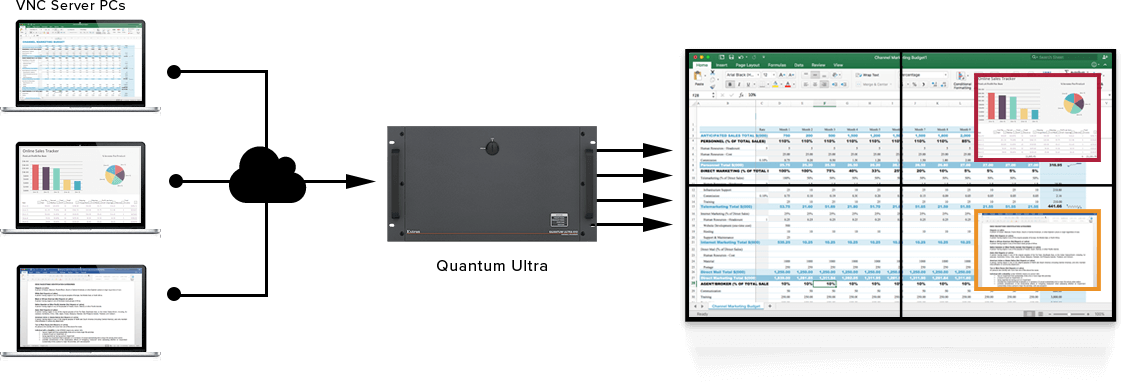

Quantum Ultra 可显示源自 PC 的流传输内容，该 PC 须运行虚拟网络计算 (VNC) 应用程序。拼接墙可同时显示多路 VNC 媒体流，以共享来自本地或远端 PC 上的协作内容。

窗口边框和文字

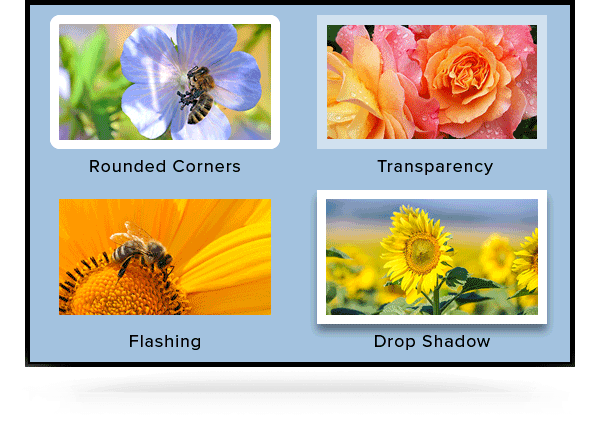

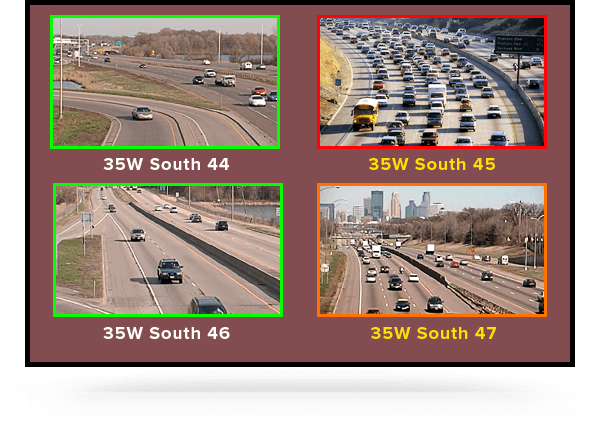

支持圆角、阴影、闪烁和透明效果的自定义彩色边框适用于任何窗口类型。边框标题和叠加文字可应用到窗口，并通过控制系统进行动态更新，以显示信号源名称、类型、状态或分类等级的变化。

系统时钟和计时器

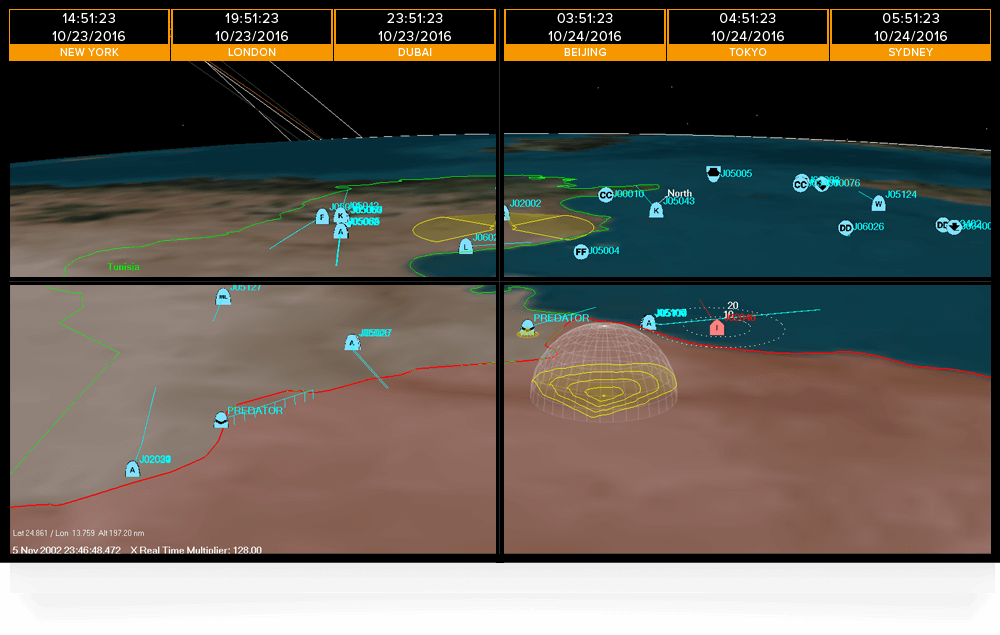

内部生成的时钟能够以多时区的方式显示多种时间和日期格式，无需花费成本和占用空间的物理时钟。灵活的尺寸和颜色选项能清晰、有效地显示时钟数据，而时钟时间可与网络时间协议 - NTP 同步。

本地存储的图像

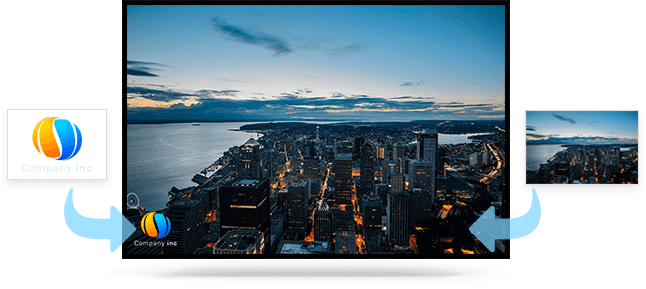

图像文件类型，如 JPEG、PNG 和 BMP 等可上传至 Quantum Ultra，以作为背景画面或作为信号源窗口显示。可通过背景透明、通道值和抠图来支持图像透明显示。

处理能力

无与伦比的解析度转换品质

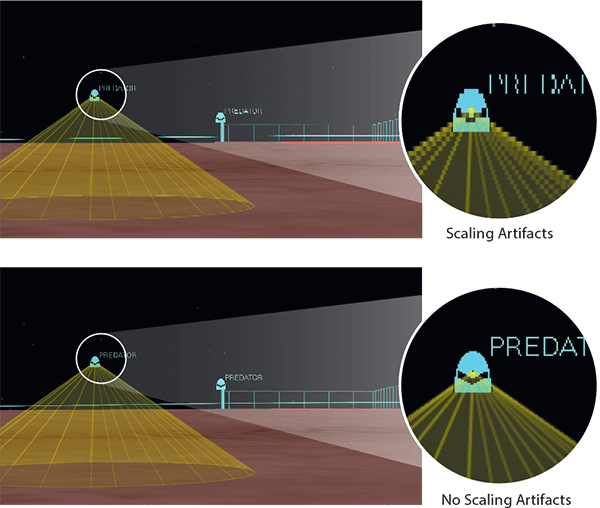

一些处理器在进行降频转换时会丢失像素。这就会导致信息缺失，从而生成不精确的图像显示。在关键任务环境中这种情况极其不利，因为丢失信息可能会大大影响重要决策的制定。Quantum Ultra 采用 Vector 4K 图像解析度转换引擎，能够生成清晰、准确的图像，在无其它解析度转换方式时也能保留各个像素的细节信息。甚至在几分之一原分辨率的情况下显示信号源时也能保留关键的图像细节。

4:4:4 信号处理

Quantum Ultra 处理全程采用 RGB 域中的全 4:4:4 色度取样，这在处理精确的图像细节，如计算机内容的单个像素、彩色线和文字时显得尤为重要。

查看测试图案

直接的全功能控制

本地存储的配置文件允许通过 RS-232、USB 或以太网，在控制系统和 Quantum Ultra 之间进行直接连接。全功能控制协议能访问预设选择、窗口源选择、窗口大小、位置和可见性、窗口边框款式、窗口标签以及更多演示选项。

内部动态测试图案

Quantum Ultra 提供了多种内部生成的视频测试图案，有助于显示设备的正确设置。测试图案可动态生成匹配显示设备的输出分辨率，允许进行精确到像素的系统校准。

窗口排列

Quantum Ultra 提供了多种开窗显示功能，每个输出卡能够显示多达 64 个视频、图像和时钟窗口。无限制的窗口布局允许对图像并排、重叠和画中画显示。

扩展卡

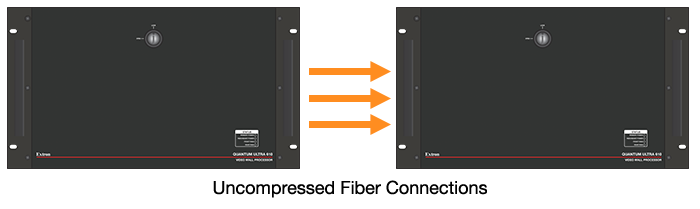

Quantum 扩展输入和 Quantum 扩展输出卡可将多台 Quantum Ultra 拼接墙处理器链接到一起，简化了大型拼接墙的设计、集成和操作。它们可对处理器间的高速 HyperLane 总线进行扩展，以创建一个通用的共享总线，使每路输入信号源都能连接所有视频输出。一旦配置完成，处理器就能作为一个整体系统来运行，无需前端切换或使用分配放大器。

系统规模	最大输入和输出
1 台处理器	40
2 台处理器	72
3 台处理器	104
4 台处理器	136
5 台处理器	168

软件

Quantum Ultra 配置和控制

Extron 提供两个用户友好的软件应用程序，可对 Quantum Ultra 进行灵活的配置和控制。拼接墙配置软件 (VCS) 可实现快速、简单的系统设置和操作。用于 Quantum Ultra 的 EMS 移动端快捷配置软件可对拼接墙系统提供无线的多平台控制。

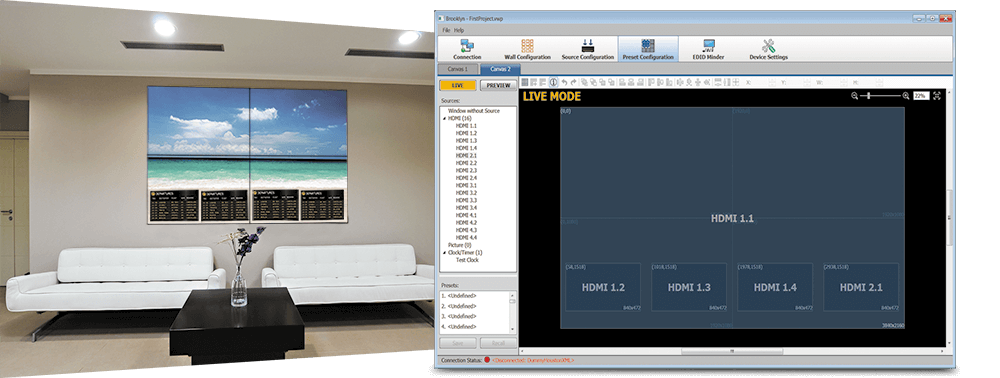

VCS 具有直观的界面、任务导向的工作流程以及高级配置功能。它能够让您灵活地开启 Quantum Ultra 并快速运行，方法简单快捷。

可通过将信号源拖放到拼接墙虚拟演示画面上来创建窗口预设。熟悉的编辑工具可简化信号源窗口的分层、对齐和尺寸调整。线上和线下编辑功能即使在未连接处理器的情况下也能创建和配置系统。实时和预览模式为编辑操作提供即时响应或受控响应。

无论是管理一个或两个显示器上的少数窗口，还是管理大量显示器间的数百个窗口，VCS 总能提供高效的解决方案来配置及控制 Quantum Ultra。

便捷的多平台控制

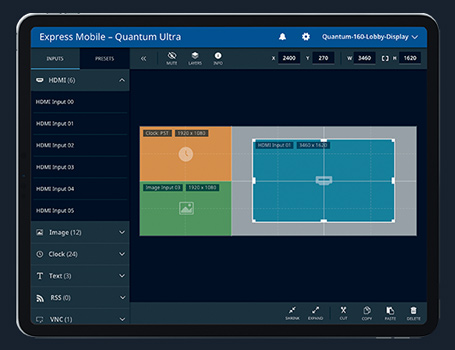

EMS-Quantum Ultra 将自由的无线控制和直观易用的应用程序相结合。它兼容 Apple^® iOS^®、Google^® Android™ 和 Microsoft^® Surface 移动平台。

熟悉的手势操作可简化预设选择、窗口大小和位置、信号源选择及其它常用的操作任务。它可用于单点控制，也可与 VCS 及控制系统，如 Extron IP Link^® Pro 控制处理器和 TouchLink^® Pro 触摸屏配合使用。最多可通过 10 台移动设备控制 Quantum Ultra 系统，并可为用户、设计师和管理员设置不同的访问权限。
