DTP CrossPoint 4K 系列
业内领先的 Extron DTP CrossPoint® 4K 系列矩阵切换器是 4K 演示系统的最新首选产品。这些多功能演示矩阵切换器为您提供了设计和识别先进的视音频系统所需的全部高级功能。DTP CrossPoint 4K 系列为完整的视音频系统建立了新的行业标准，能极大地简化系统的设计和安装，并显著地降低您客户的总体持有成本。
共同特性
4K 矩阵切换

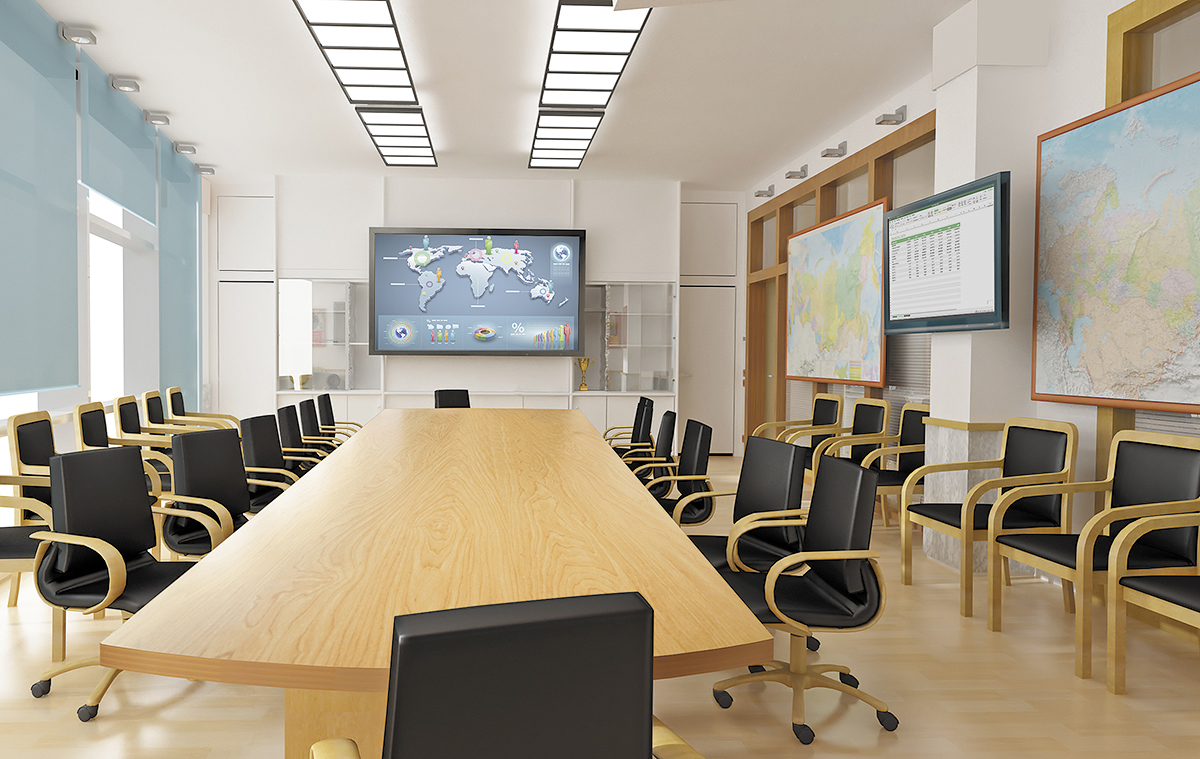

DTP CrossPoint 4K 产品的所有视频输入和输出均支持 4K 信号。输入和输出之间的矩阵切换支持丰富的设计方案，可满足董事会议室、报告厅或其它带有多个信号源和显示设备的应用环境的视音频需求。
Vector 4K 图像解析度转换
Vector 4K 图像解析度转换引擎采用 Extron 设计的多重双三次插值算法，可根据其上、下、左、右以及对角线相邻像素的平均值生成一个新的像素。这就能够生成清晰、准确的图像，在无其它解析度转换方式时也能保留单像素的细节信息。
Vector 4K 算法持续不断地进行动态调整，确保为升频、降频转换或 1:1 直通应用提供最佳的处理能力。稍逊于双三次插值算法的另外两种方式是“最邻近插值”算法，就是将一个像素复制到邻近的像素上，以及“双线性插值”算法，可根据其上、下及左右相邻像素的平均值生成一个新的像素。这两种算法生成的都是不合标准的输出，会导致数据丢失，可能使呈现的内容无法使用。
4:4:4 色度取样
Extron 独有的 Vector 4K 图像解析度转换引擎采用精确的 30 位处理和 4:4:4 色度取样，可确保输出端最佳的图像质量。这种处理水平能保持良好的图像和颜色细节，如单像素行及计算机文本内容。
其它厂家的图像解析度转换器通常采用 YCbCr 或分量色域的 4:2:2 或 4:2:0 色度子取样。这能够降低处理信号所需的带宽，但代价是颜色细节被减少。色度子取样对于处理全动态视频内容来说也许是可以接受的，但用于 PC 内容时则会影响图像的清晰度。Vector 4K 4:4:4 色彩处理可保留原始信号源的精确颜色细节。
4:2:2 色度子取样
4:4:4 色度取样
全 4:4:4 色度取样的内部处理可保留关键图像应用中的颜色细节信息
无缝切换
为了在严苛的应用环境中实现快速无障碍的视频切换，共提供了四种无缝转换效果。
- 硬切 — 立刻将当前的输入切到黑屏，然后再切到新的输入
- 淡入淡出 — 将当前输入淡入到黑屏，再淡出到新的输入
- 无缝快切 — 将当前的视频静帧，然后即刻切到新的输入
- 无缝渐变 — 将当前的输入视频静帧，然后渐变到新的输入
动手试一试：点击蓝色按键查看切换效果
图像存储和抠图
JPEG、PNG 和 BMP 图像文件可上传用作标识或补充内容，在解析度转换后的 DTP 输出上显示。徽标能放在屏幕上的任何地方。支持图像透明显示，包括阿尔法通道、分层抠图和抠色。还可以调用高达 4096 x 2160 分辨率的全屏图像来为观众提供信息。
动手试一试：拖拽徽标并移动到屏幕上的预期位置
以太网控制和监视
以太网控制可实现对组织机构中每个会议和演示设施的集中式监视、控制和故障诊断。此外，还可以利用以太网端口的 RS-232 插入，使控制处理器通过同一根传输视频的 CATx 电缆访问远程设备。
GlobalViewer Enterprise 软件可直观地控制数以百计的常用视音频任务，极大地简化了视音频系统资源的管理。无论是 5 个还是 5000 个房间的应用环境，GVE 都能为其提供强大、灵活的管理方式，通过标准网络来管理、监视和控制各种设备。公司、大学和政府机构在其广泛的区域中通常有数以百计的协作式空间。借助 GVE 优质的服务台资源，您可以高效地管理不断升级的视音频产品。在 GVE 服务台视图中，您可以轻松浏览整个企业或校园范围内的所有相关信息。

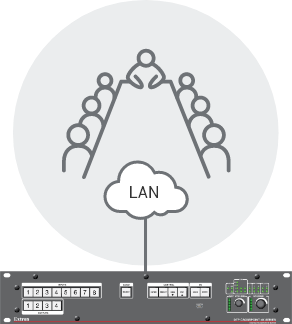

董事会议室

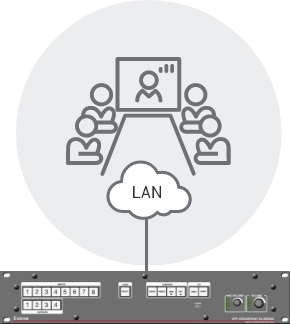

小型会议室

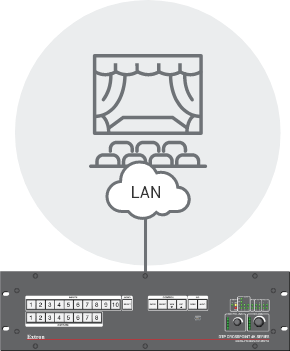

礼堂
独有的 Extron 功能
DTP 信号延长
DTP CrossPoint 4K 型号采用 DTP 双绞线连接，可通过单根 CATx 屏蔽电缆将 4K 信号延长至 100 m (330') 远的距离。这些型号兼容所有的 DTP 产品，为视音频行业最广泛的集成平台提供了多样的设计选项。

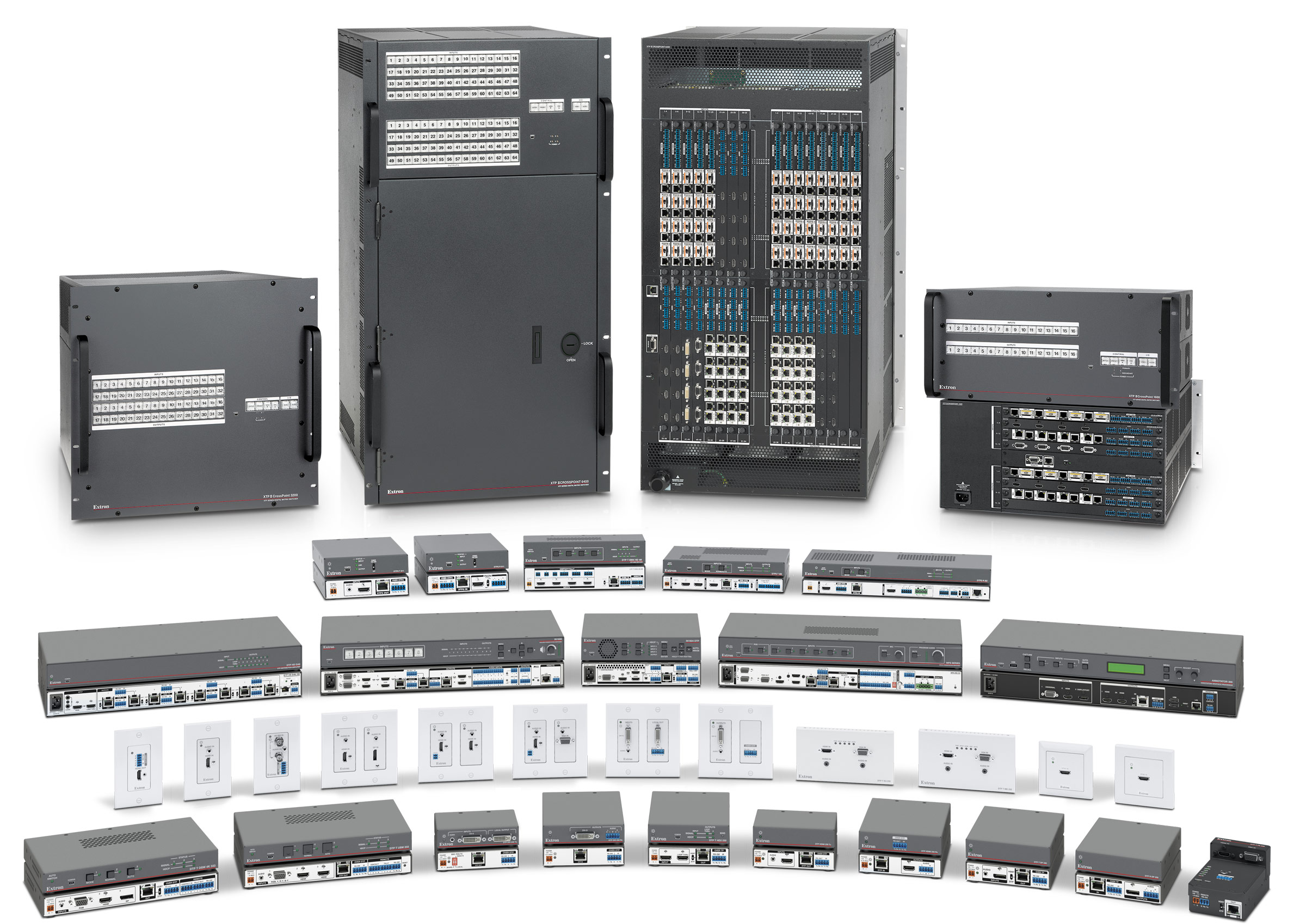

DTP Systems 包含多种具有不同规格和视频格式的信号延长器产品，以及大量分配放大器、切换器及矩阵切换器。每种 DTP 产品都内置信号转换功能，所以任何 DTP 发送器都兼容任一视频格式的 DTP 接收器。
此外，DTP CrossPoint 4K 型号可配置为与所有的 Extron XTP CrossPoint 模块化矩阵切换器，以及具有 HDBaseT 功能的显示设备一起工作。
音频处理

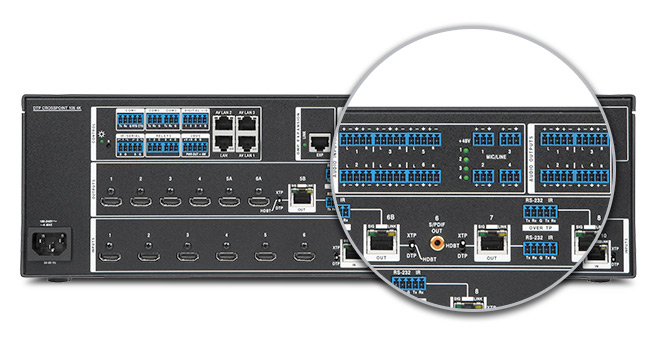

所有 DTP CrossPoint 4K 型号都具有带回声消除的 Extron ProDSP 音频信号处理功能。64 位浮点引擎结构确保了广泛的动态范围。带 48 kHz 采样的演播室级 24 位音频转换器还能保持音频信号的通透度。

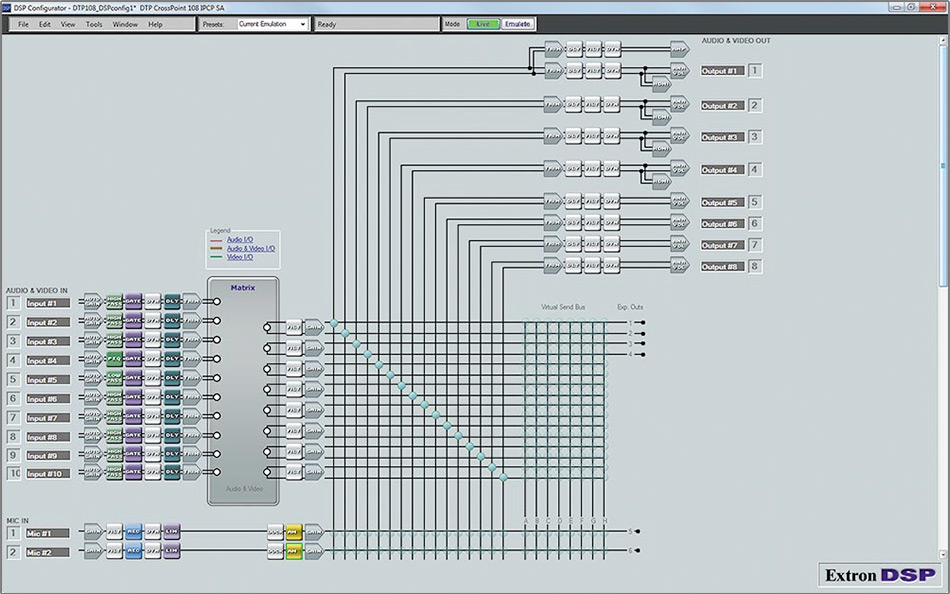

用户可通过直观的 DSP Configurator™ 软件轻松地进行设置和优化。灵活的在屏界面便于快速地访问所有的数字音频信号处理工具以及 AEC 和噪声消除设置， 包括电平控制、动态调整、滤波器、延迟、闪避、响度、反馈抑制和矩阵混音以及回声损耗 (ERL)、回声损耗增强 (ERLE) 和总回声减少级别 (TER)。
IPCP Pro xi 控制处理器
DTP CrossPoint 4K IPCP Q 型号内置 Extron IP Link® Pro 控制处理器，带一个安全、专用的三端口视音频局域网交换机和一个标准以太网接口。网络交换机的 AV LAN 端口设计用于控制本地视音频设备，能避免外部干扰或入侵。
DTP CrossPoint 4K IPCP Q 具有高速的处理能力和充足的控制端口数量，可为整个视音频系统，包括所有的信号源和显示设备以及照明、窗帘、投影屏幕、传感器等提供完整的自定义控制。

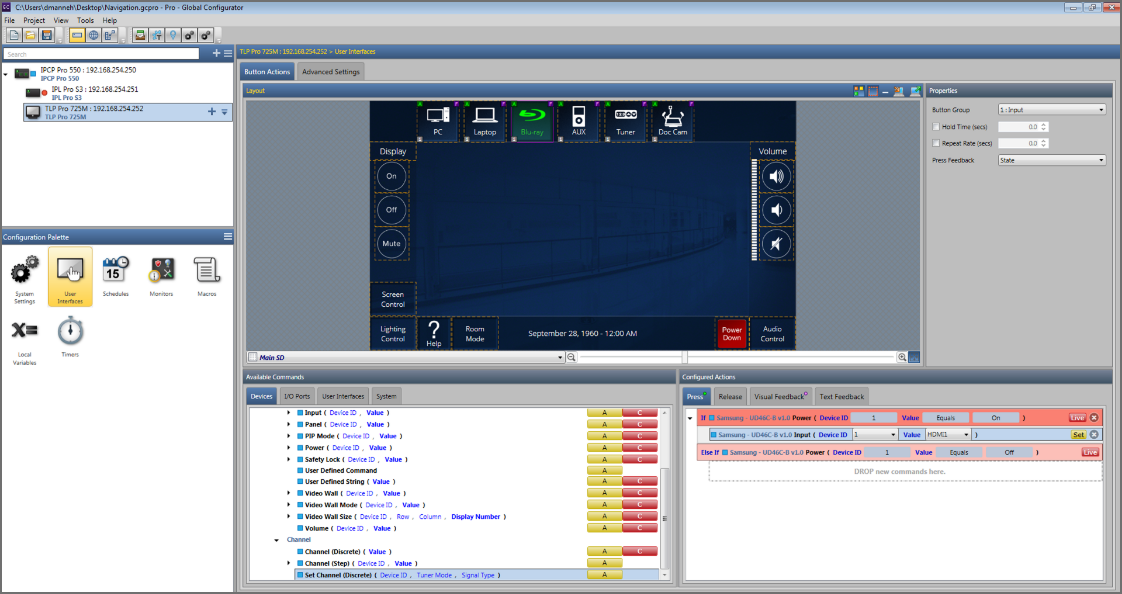

与所有的 Extron 控制系统一样，DTP CrossPoint 4K IPCP Q 可通过 Global Configurator® 软件进行简单、直观的配置。最新的 Global Configurator 版本包含了许多功能强大的高级特性，如条件逻辑、局部变量和宏指令。
XTRA 功率放大器
DTP CrossPoint 4K IPCP SA 和 DTP CrossPoint 4K IPCP MA 70 型号配备了音频功率放大器，这些放大器均采用 Extron 独有的 D 类放大器设计以及专利的 CDRS™ - D 类波纹抑制技术，能够提供流畅、纯净的音频波形，相比传统 D 类放大器来说，其信号保真度有了明显改善。

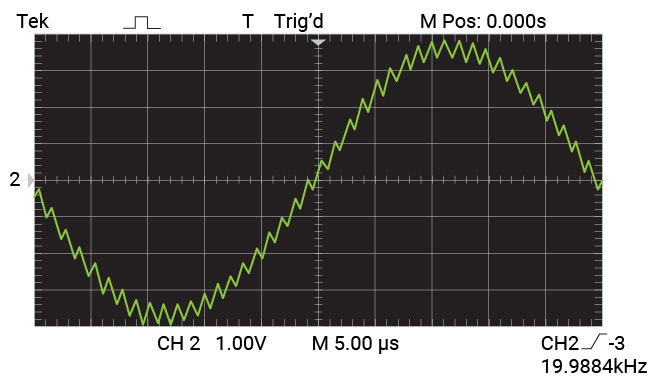

传统设计
传统 D 类放大器的特点是其音频输出具有高频切换波纹。结果会导致信号失真以及输出线路受到电磁干扰。

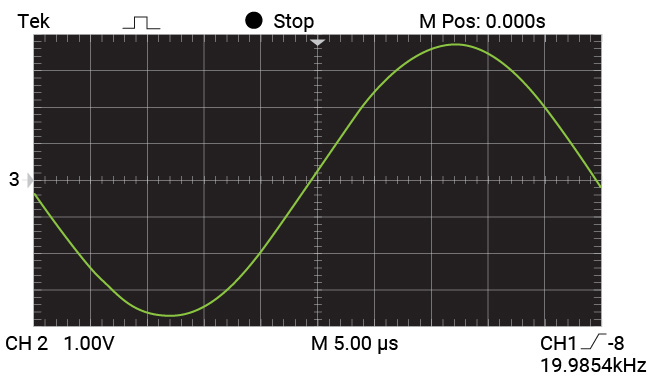

Extron CDRS 设计
CDRS 消除了音频输出波形上的切换波纹，保持了信号的纯净度以及等同于线性的放大器性能。结果是 D 类功率放大器设计具有更佳的音频性能表现。
Everlast 电源
Everlast 电源由 Extron 自主设计及生产，采用超高品质的元器件以及高效的现代电源拓扑，提供了热量管理、晶体管开关、能量耗散和电源系统的其它各项重要功能。每个 Everlast 电源都与我们获奖的高端视频产品一样经过严格的测试以及细节方面的精心设计。
多数视音频硬件厂家通常使用第三方供应商提供的成品电源。这些大批量生产的电源通常价格较低，使用最便宜的元件只求达到最低的生产标准。使用塑料风扇代替高品质的金属风扇，或用便宜的二极管代替高效的晶体管，廉价的电容代替高品质昂贵的电容，这样也许会节省一些物料成本，但当发生故障时，节省的成本往往无以支付高昂的代价。这些大容量、低成本电源通常采用陈旧的设计和过时的拓扑。
概述
-
展开
带三色背光 QS-FPC 按键的快速切换前面板控制器可实现简单、直观的操作。
-
展开

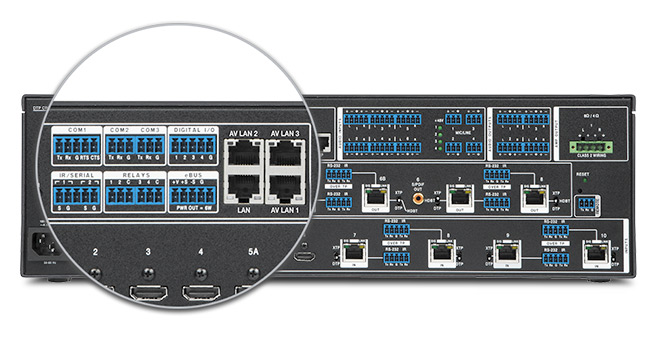

专用的三端口视音频局域网交换机和一个标准以太网接口
-
展开
视音频信号，包括带嵌入两通道 PCM 音频的 HDMI 信号可以一起路由，也可以单独路由。
-
展开
前面板 USB 配置端口提供方便的系统设置
-
展开
控制端口状态 LED 指示灯用于方便的系统监控
-
展开
带 LED 级别指示灯的音量和麦克风控制旋钮
-
展开
内置 IP Link Pro xi 四核控制处理器
-
展开
2 路 DTP 输出具有镜像 HDMI 连接，可支持本地监控
-
展开
所有本地及远程输入和输出均支持分辨率高达 4K 的视频信号
-
展开
数字音频扩展端口支持更多的 DSP 处理及扩展的输入/输出能力
-
展开
用于每路 DTP 输出、带无缝切换和徽标抠图的高达 4K 的视频图像解析度转换
-
展开
双绞线输出可配置为与 DTP 230 系列、DTP 330 系列、XTP CrossPoint 矩阵切换器或具有 HDBaseT 功能的显示设备兼容
-
展开
双绞线输入可配置为与 DTP 230 系列、DTP 330 系列或 XTP Systems 兼容
-
展开
通过单根 CATx 电缆将数字信号传输至 100 m 远的距离
-
展开
带 48 V 幻象电源的 4 路麦克风/线路输入，可将麦克风或线路电平信号源混合到音频输出
-
展开
Extron ProDSP 带 AEC – 回声消除功能，可对音频输入和输出电平，以及一系列用于节目和麦克风信号的音频处理工具提供全面的控制
-
展开
带 100 W 输出功率的节能 D 类单声道 70 V 或立体声功率放大器

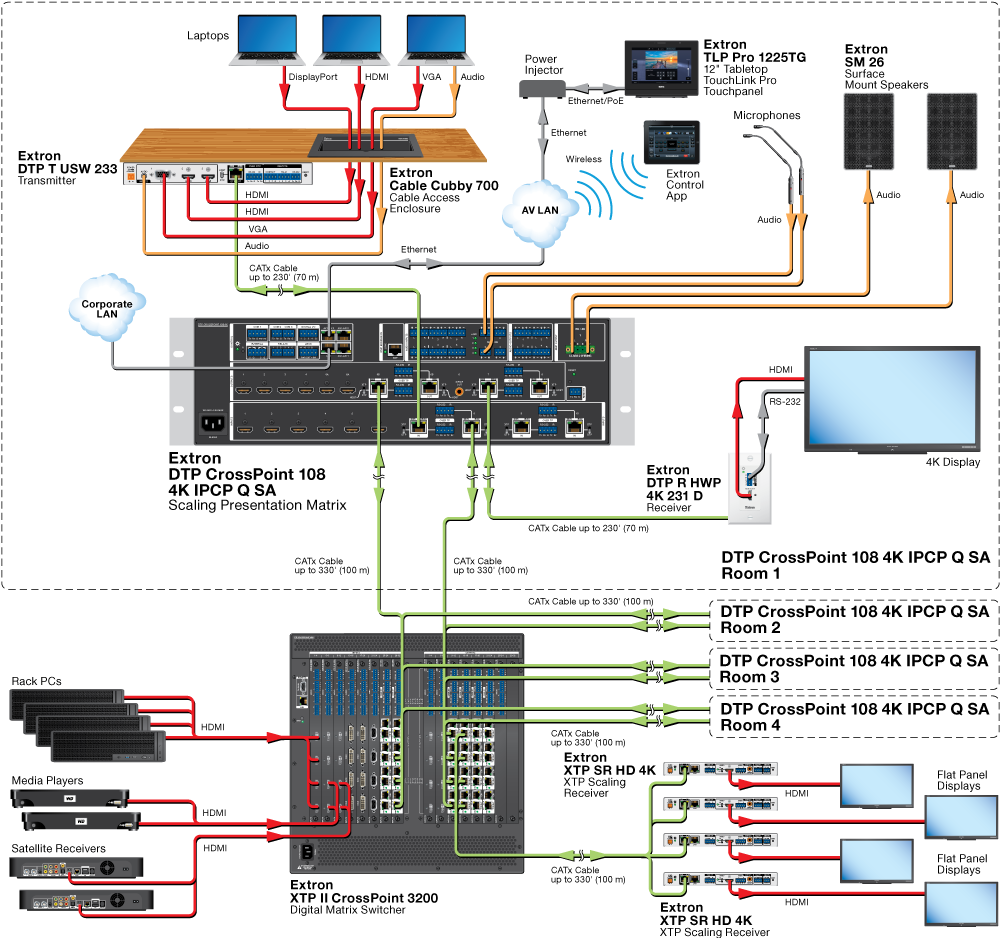

应用示意图
