AXI 22 AT D Plus

2 路输入、2 输出 Dante 音频接口 - Decorator 型墙面板
主要特性
  • XLR 连接器上的 2 路麦克风/线路输入可将音频信号插入至 Dante® 网络
  • 后面板螺丝锁定器上的 2 路线路输出可从 Dante 网络提取音频
  • Dante 音频网络提供广泛的扩展功能
  • 可通过 Dante 网络进行控制
  • 可选高达 96 kHz 的演播室级 24 位模数和数模转换器
  • 兼容 Extron WPD 100 系列墙面板

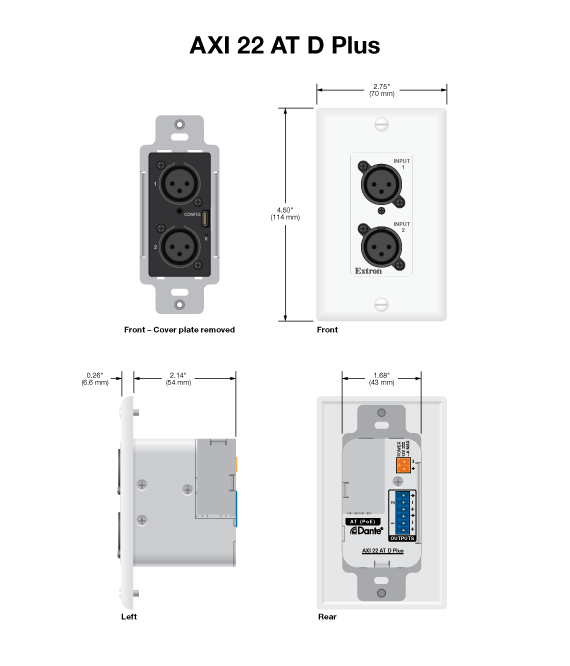

The Extron AXI 22 AT D Plus
型号 产品说明 产品编号
 AXI 22 AT D Plus 2x2 Dante 音频接口，Decorator 型 60-1947-01
 AXI 22 AT D Plus & WPD 102 XLRM AXI 22 AT D Plus & WPD 102 XLRM 套件 - 黑色 60-1942-22
 AXI 22 AT D Plus & WPD 102 XLRM AXI 22 AT D Plus & WPD 102 XLRM 套件 - 白色 60-1942-23

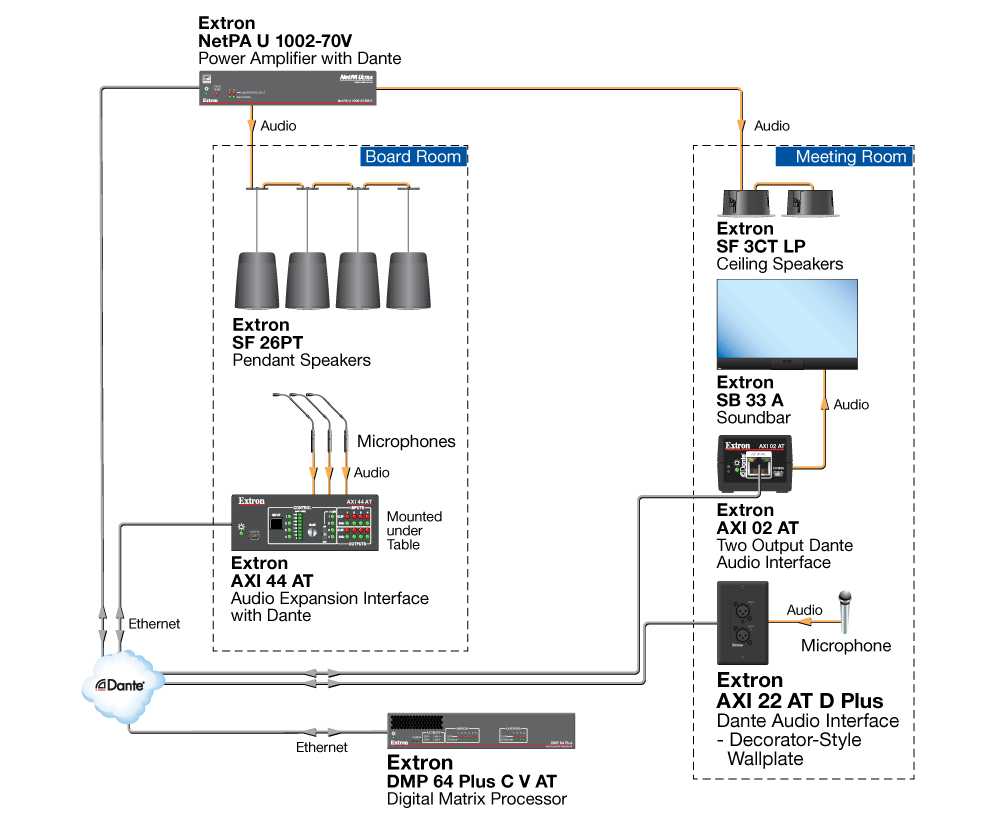

Extron AXI 22 AT D Plus 是一单元 decorator 型 Dante® 音频接口，可将 2 路麦克风/线路信号源集成至具有 Dante 功能的音频系统。它具有 2 路 XLR 音频输入及可开关的 48 V 幻象电源，方便连接电容式麦克风并为其供电，同时通过网络进行远程控制。AXI 22 AT D Plus 还具有 2 路线路输出，可将来自网络环境的任意两个 Dante 通道路由至目标终端的模拟输入端口，或连接至带 2 路 XLR 输出的可选辅助墙面板。AXI 22 AT D Plus 可通过标准局域网与任一具有 Dante 功能的音频处理器 (如 Extron DMP 128 Plus AT) 连接，并通过 PoE 进行供电。这使得通过单根网线即可从中央设备机柜实现双向音频、控制信号传输及供电。

轻松提供音频系统的远程连接

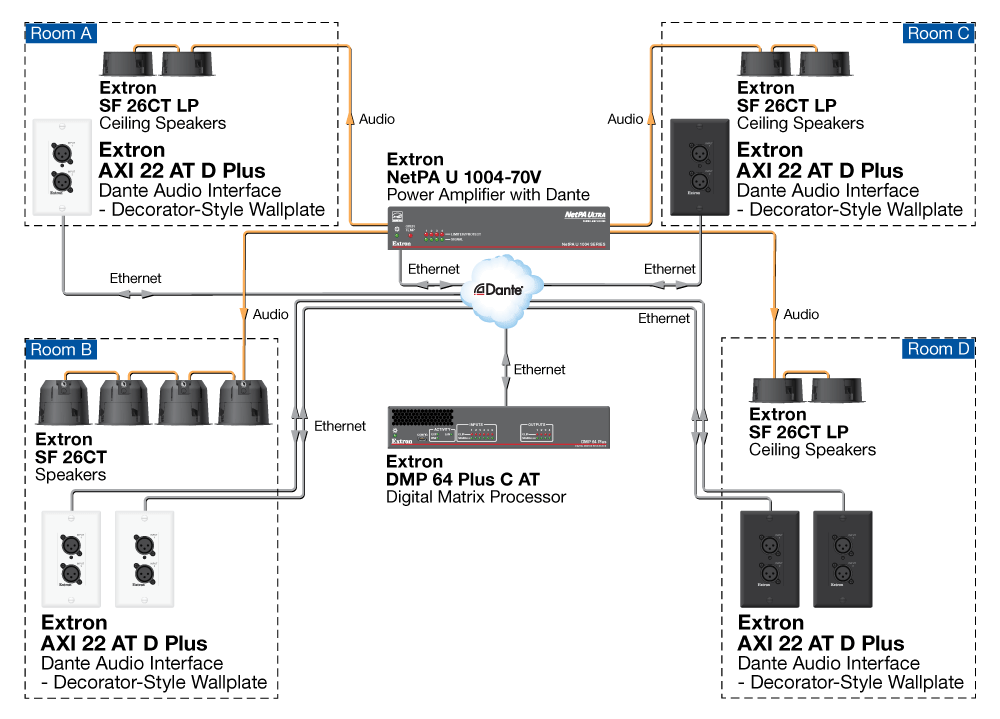

AXI 22 AT D Plus 支持 2 路模拟麦克风/线路信号源，经 24 位数字处理后通过 Dante 输出。它使用标准 IP 网络协议，通过以太网连接至 Dante 网络。这就省去了将长距离模拟麦克风/线路电缆从音频处理器铺设到墙面、地插盒或家具位置所需的人工和费用。音频系统设计人员可以采用 AXI 22 AT D 墙面板接口为整个大型设施轻松地设计一套音频系统，每个接口均通过标准网络架构连接回至中央设备。

为了进一步方便集成，AXI 22 AT D Plus 墙面板接口可使用 Extron PI 115 电源合路器或配备了 PoE 功能的网络交换机进行 PoE (以太网供电) 远程供电。输入增益、输出衰减和幻象电源设置通过 Dante 网络上的 DMP Plus 系列处理器或 IPCP Pro xi 系列控制处理器进行控制。

AXI 22 AT D Plus 可接受来自 Dante 网络的任意两个音频通道，并通过后面板的两路线路电平进行输出。这些输出可连接至放大器，或连接至带两路 XLR 音频输出的可选一单元 Extron decorator 型墙面板。XLR 输出适用于记录或辅助收听系统 (ALS)。

Dante 音频网络

Dante 可使用标准互联网协议，通过局域网实现音频系统扩展。Extron 具有 Dante 功能的产品系列可作为完整的网络音频系统解决方案的组成部分协同工作，并能与其他具有 Dante 功能的产品集成，以创建高效、可扩展的系统设计。它们能满足多种应用环境下的各种音频路由需求。

Extron Dante 产品（包括 AXI  22 AT D Plus 墙面板）的网络设置需要使用 Dante 控制器软件。Dante 控制器可轻松地将 AXI 22 AT D Plus 的一路输出分配至 Dante 设备（例如 Extron DMP 128 Plus AT）的一路输入。同样，也可将具有 Dante 功能的设备的一路输出分配至 AXI 22 AT D Plus 的线路电平输出。
