DPH 101 4K PLUS

DisplayPort 至 HDMI 有源适配器
主要特性
  • 在 DisplayPort 信号源和 HDMI 显示器及外围设备之间建立连接
  • 将 DisplayPort 信号有源转换至 HDMI 信号
  • 为 DisplayPort 输入信号提供 3 m (12') 的均衡调整，以补偿由劣质电缆或临界信号源引起的信号损失
  • 对输出的 HDMI 信号进行重整，确保信号能完整地传输到 3 m (12') 远的连接设备
  • 支持分辨率高达 4K/60 4:4:4、数据速率高达 18 Gbps 的计算机和视频信号
  • 符合 VESA 互用性指导原则
The Extron DPH 101 4K PLUS
型号 产品说明 产品编号
 DPH 101 4K PLUS DisplayPort 插座对 HDMI 插座有源适配器 60-1686-01

Extron DPH 101 4K PLUS 是一款紧凑的 1 路输入、1 路输出 DisplayPort 至 HDMI 有源适配器。它接受分辨率高达 4K/60、4:4:4 的信号。可在输入端对 DisplayPor t 输入信号提供长达 3 m (12') 的均衡调整，以补偿信号损失。DPH 101 4K PLUS 能对输出信号进行重整，确保信号完整地输出到 3 m (12') 远的 HDMI 设备。这款有源的单向适配器可与另一个 Extron 产品共享电源，或使用可选的 12V、1A 电源单独供电。在需要将 DisplayPort 信号源集成至 HDMI 系统设计的视音频应用环境中，DPH 101 4K PLUS 无疑是理想之选。

特性

  • 在 DisplayPort 信号源和 HDMI 显示器及外围设备之间建立连接
  • 将 DisplayPort 信号有源转换至 HDMI 信号
  • 为 DisplayPort 输入信号提供 3 m (12') 的均衡调整，以补偿由劣质电缆或临界信号源引起的信号损失
  • 对输出的 HDMI 信号进行重整，确保信号能完整地传输到 3 m (12') 远的连接设备
  • 支持分辨率高达 4K/60 4:4:4、数据速率高达 18 Gbps 的计算机和视频信号
  • 符合 VESA 互用性指导原则
  • 符合 HDCP 标准
  • 支持 8 通道的 LPCM 和 HBR 音频
相关产品
  Retractor 系列 用于 AVEdge、Cable Cubby 和部分 TouchLink 接线盒、带速度控制的电缆卷收系统
  HDMI Ultra 系列 超柔韧极高速 HDMI 电缆
  MDP 系列 微型 DisplayPort 适配器电缆
相似产品
  DPM-HDF 4K PLUS DisplayPort Male to HDMI Female Active Adapter
  DPM-HDF/0.5 4K PLUS DisplayPort Male to HDMI Female Active Adapter Cable – 6”
  DPM-HDF/6 4K PLUS DisplayPort 插头对 HDMI 插座有源适配器电缆 - 6'

技术参数

DPH 101 4K Plus
TRUE 4K specification

   Frame rate1 24, 25, 30, 50, or 60 fps
   Chroma sampling1 4:4:4, 4:2:2
   Color bit depth1 8, 10, or 12 bits per color
   Signal Type DisplayPort 1.2, HDMI 2.0, HDCP 1.4, HDCP 2.3
   Max. video data rate 18 Gbps (6 Gbps per color)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at /8Kdatarate to determine video parameters supported by this data rate.

Video
   Maximum data rate 18 Gbps (6 Gbps per color)
   Maximum pixel clock 600 Mhz
   Resolution range Up to 1920 x 1200, 1080p @60 Hz 12-bit color
4K (4096 x 2160) @60 Hz 4:4:4, UHD (3840 x 2160) @60 Hz 4:4:4
   Formats RGB and YCbCr digital video
   Standards DisplayPort 1.2, HDMI 2.0, HDCP 1.4, HDCP 2.3
Video input
   Number/signal type 1 DisplayPort
   Connector Female DisplayPort
   Input cable length  Up to 12' (3.7 m)
   Horizontal frequency 15 kHz to 270 kHz for resolutions up to 18 Gbps
   Vertical frequency 24 Hz to 240 Hz for resolutions up to 18 Gbps
Video output
   Number/signal type 1 HDMI
   Connector Female HDMI type A
   Video output power for active cables  1.1 W max. for the HDMI port
   Output cable length Up to 12' (3.7 m)
General
   Power supply External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 1.0 A, 12 watts
    NOTE     The external power supply is not included.
    NOTE     Power can be shared with a connected Extron HDMI switcher or similar device (see the DPH 101 4K Plus Setup Guide for details).
   Power consumption
      Device  0.9 watts
      Device and power supply  1.4 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device  1.9 BTU/Hr
      Device and power supply  3.6 BTU/Hr
   Mounting Yes, with optional mounting brackets
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D
(2.5 cm H x 5.6 cm W x 7.6 cm D)
   Product weight  0.1 lbs (0.05 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI
​Complies with the appropriate requirements of RoHS, WEEE
   Product warranty 3 years parts and labor
    NOTE     Specifications are subject to change without notice.
(5139-D5)
装运尺寸和重量
    产品编号 高度 宽度 深度 重量
    60-1686-01 9.8 cm 17.5 cm 6.4 cm 0.2 kg

示意图

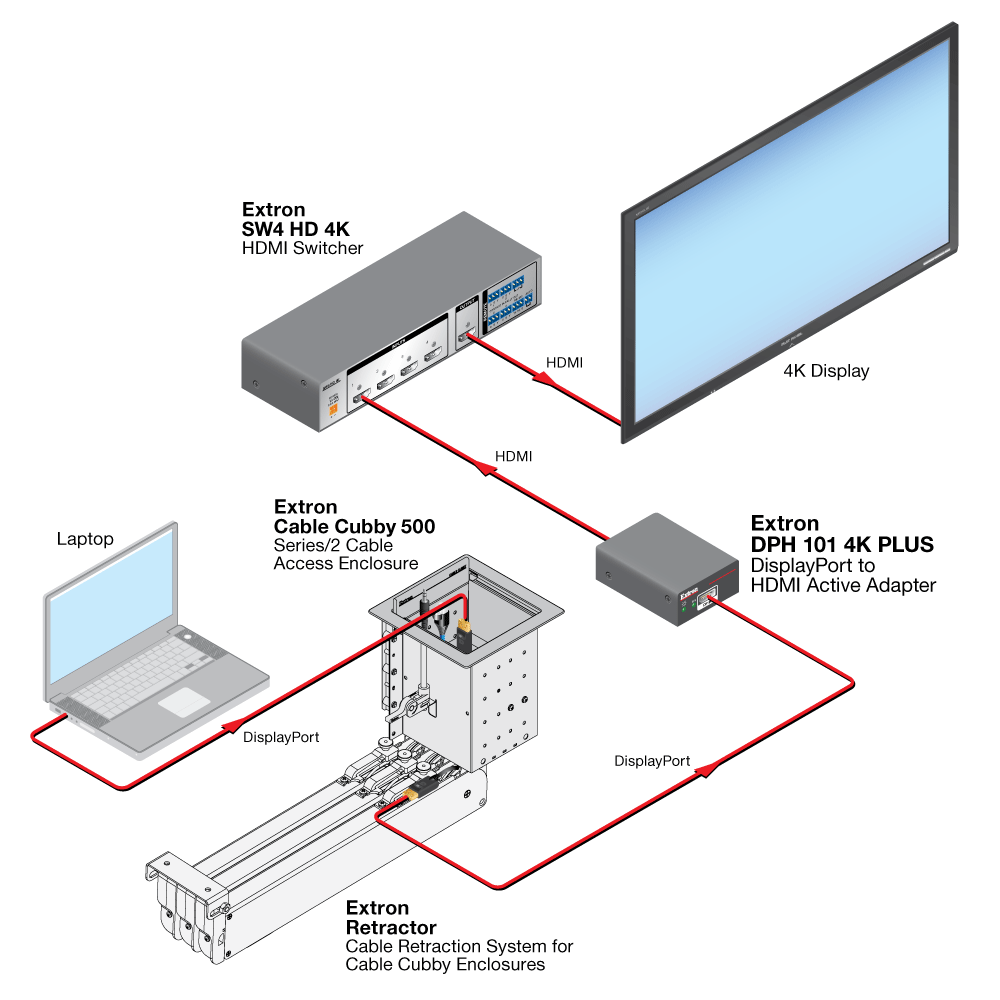

DPH 101 4K PLUS Diagram
