USBC-DP

USB-C^® 至 DisplayPort 适配器电缆

主要特性

在配备了 USB-C^® 型连接器并支持 DisplayPort 交替模式的设备与 DisplayPort 设备之间建立连接
经 4K 验证
6" (15 cm) 长适配器电缆采用 USB-C 插头对 DisplayPort 插座
6' (1.8 m) 长适配器电缆采用 USB 插头对 DisplayPort 插头
符合 HDCP 标准
将 EDID 信息从显示器传输到信号源

型号	产品说明	产品编号
USBC-DPF/0.5	USB-C 插头对 DP 插座，6" (15 cm)	26-719-01
USBC-DPM/6	USB-C 插头对 DP 插头，6' (1.8 m)	26-716-06
USBC-DP SM	USB-C 转 DP SM 电缆，6' (1.8m)	26-734-06	停产
USBC-DP SM	USB-C 转 DP SM 电缆，12' (3.6m)	26-734-12	停产

Extron USBC-DP 是一款用于高达 4K/30 信号的 USB-C^® 至 DisplayPort 适配器电缆。它能够将配备了 USB-C 接口并支持 DisplayPort 交替模式的设备与 DisplayPort 设备连接。USBC-DP 提供 6" (15 cm) 和 6' (1.8 m) 的电缆长度。6" (15 cm) 型号采用 USB-C 插头对 DisplayPort 插座；6' (1.8 m) 型号则采用 USB-C 插头对 DisplayPort 插头。它可在信号源和显示设备之间传输 EDID、HDCP 和音频信息。USBC-DP 适用于将配备了 USB-C 接口的 DisplayPort 交替模式信号源设备集成到最新或已有的 DisplayPort 视音频系统。

同类型 SM 系列 Show Me^® 电缆也已推出。Show Me 电缆在其信号源连接端配备一个集成按键，另一端为三芯插头，从而可在使用支持触点闭合远程控制的切换器时，进行信号切换。

特性

在配备了 USB-C^® 型连接器并支持 DisplayPort 交替模式的设备与 DisplayPort 设备之间建立连接

经 4K 验证

6" (15 cm) 长适配器电缆采用 USB-C 插头对 DisplayPort 插座

6' (1.8 m) 长适配器电缆采用 USB 插头对 DisplayPort 插头

符合 HDCP 标准

将 EDID 信息从显示器传输到信号源

镀金触点

兼容 Thunderbolt 3 设备

电缆长度备有 6" (15 cm) 和 6' (1.8 m) 可供选择

可选附件
	LockIt® 电缆适配器紧固索	用于电缆适配器的安全紧固索套件

可选附件

LockIt® 电缆适配器紧固索

用于电缆适配器的安全紧固索套件

相似产品
	HDMI Ultra 系列	超柔韧极高速 HDMI 电缆

相似产品

HDMI Ultra 系列

超柔韧极高速 HDMI 电缆

技术参数

USBC-DP

specification

Frame rate¹

24, 25, 30, or 60 fps

Chroma sampling¹

4:4:4 or 4:2:2

Color bit depth¹

8, 10, or 12 bits per color

Signal Type

Up to DisplayPort 1.1a and HDCP 1.3

Max. video data rate

8.91 Gbps

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate* to determine video parameters supported by this data rate.*

Video

DisplayPort video

DisplayPort Alt Mode, DP 1.1a (1, 2, or4 lanes)

Maximum data rate

8.91 Gbps (2.7 Gbps Per Lane)

Resolution range

640x480⁸, 480p^7,8, 576p⁶, 720p^{3,4,5,6,7,8,9}, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8,9},
2K^{1,2,3,4,5,6,7,8}, 3840x2160^1,2,3,4,5, 4096x2160^1,2,3,4,5

Frame rate

¹23.98 Hz, ²24 Hz, ³25 Hz, ⁴29.97 Hz, ⁵30 Hz, ⁶50 Hz, ⁷59.94 Hz, ⁸60 Hz, ⁹120 Hz
(depending on resolution)

Color space

4:4:4 or 4:2:2

Color bit depth

8, 10, and, 12 bits per color – (Subject to maximum data rate)

Standards

Up to DisplayPort 1.1a and HDCP 1.3

Format

RGB and YCbCr digital video

Mechanical

Cable outer diameter

USBC-DPF/0.5

0.17" (4.2 mm)

USBC-DPM/6

0.19” (4.8 mm)

Bend radius

USBC-DPF/0.5

1.70" (43 mm

USBC-DPM/6

0.69" (18 mm)

General — physical characteristics

Connectors

USBC-DPF/0.5

1 USB-C Male to 1 DisplayPort Female

USBC-DPM/6

1 USB-C Male to 1 DisplayPort Male

Contacts

Gold plated

Material

USBC-DPF/0.5

Conductors: Multi-Mode Fiber and 34 AWG Tinned Copper Wires
Jacket: PVC – Polyvinyl Chloride

USBC-DPM/6

Conductors: Multi-Mode Fiber and 30 AWG Tinned Copper Wires
Jacket: PVC – Polyvinyl Chloride

Connector dimensions

USBC-DPF/0.5

USB-C male

1.44" L x 0.47" W x 0.24" thick
(37 mm L x 12 mm W x 6.1 mm thick)

DisplayPort Female

2.59" L x 1.69" W x 0.58" thick
(66 mm L x 43 mm W x 15 mm thick)

USBC-DPM/6

USB-C male

1.66" L x 0.52" W x 0.28" thick
(42 mm L x 13 mm W x 7.1 mm thick)

DisplayPort male

2.50" L x 0.86" W x 0.48" thick
(64 mm L x 22 mm W x 12 mm thick)

General

Regulatory compliance

CE, RoHS, UL-CMX, WEEE

Warranty

Limited Lifetime Performance

NOTE	Specifications are subject to change without notice.

NOTE	All nominal levels are at ±10%.

(5582-D1)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
26-719-01	2.5 cm	12.7 cm	12.7 cm	0.05 kg
26-716-06	25.4 cm	14.0 cm	14.0 cm	0.09 kg

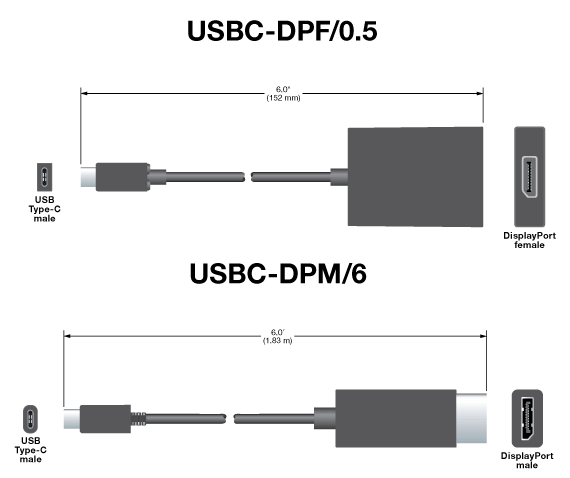

面板图
