HDP 101 4K

HDMI 至 DisplayPort 转换器
主要特性
  • 在 HDMI 信号源和 DisplayPort 显示器及外围设备之间建立连接
  • 支持分辨率高达 4K/30 4:4:4、数据速率高达 10.2 Gbps 的计算机和视频信号
  • 支持 HDMI 参数标准，包括高达 10.2 Gbps 的数据速率、3D 、唇形同步和高清无损的音频格式
  • 为 HDMI 输入信号提供 4 m (15') 的均衡调整，以补偿由劣质电缆或临界信号源引起的信号损失
  • EDID 管理器 (EDID Minder®) 自动地管理已连接设备之间的 EDID 通信
  • 可选择的分辨率和刷新率
The Extron HDP 101 4K
型号 产品说明 产品编号
 HDP 101 4K HDMI 插座至 DisplayPort 插座转换器 60-1739-01

Extron HDP 101 4K 是一款紧凑的有源 HDMI 至 DisplayPort 转换器，用于分辨率高达 4K/30、4:4:4 的信号。它可转换 HDMI 信号，从而与 DisplayPort 1.1 显示器或外围设备连接。HDP 101 4K 符合 HDCP 标准，并采用 EDID 管理器 (EDID Minder®)，它可以与连接的设备保持持续的 EDID 通信，确保 HDMI 信号源能够正常开机并保持正确的视频输出。音频信息在信号源和显示设备之间进行直通传输。可在输入端对 HDMI 输入信号提供长达 4 m (15') 的均衡调整，以补偿信号损失。HDP 101 4K 适用于将 HDMI 信号源集成到新的或已有的 DisplayPort 系统设计中。

特性

  • 在 HDMI 信号源和 DisplayPort 显示器及外围设备之间建立连接
  • 支持分辨率高达 4K/30 4:4:4、数据速率高达 10.2 Gbps 的计算机和视频信号
  • 支持 HDMI 参数标准，包括高达 10.2 Gbps 的数据速率、3D 、唇形同步和高清无损的音频格式
  • 为 HDMI 输入信号提供 4 m (15') 的均衡调整，以补偿由劣质电缆或临界信号源引起的信号损失
  • EDID 管理器 (EDID Minder®) 自动地管理已连接设备之间的 EDID 通信 — EDID Minder 确保所有的信号源都能正常开机并可靠地输出内容至显示设备。
  • 可选择的分辨率和刷新率 — 按照用户选择的分辨率和刷新率，将预先存储的 EDID 信息传送至信号源。
  • EDID 捕获模式 — 当连接至显示设备时，HDP 101 4K 可选择捕获模式，然后存储来自显示设备的 EDID 信息。
  • 自动色深管理 — 可根据显示设备的 EDID 信息自动地调整色深，防止信号源与显示设备之间的颜色兼容性问题。
  • 符合 HDMI 和 VESA 互用性指导原则
  • 符合 HDCP 标准
  • 前面板 USB 配置端口 — 可提供方便的设置、配置和固件升级。
  • 通过 Extron PCS (产品配置软件) 轻松地进行设置和调试 — 使用一个软件应用程序就可方便地配置多个产品。
  • 紧凑的 1” (2.5 cm) 高、2.2" (5.6 cm) 宽外壳可隐蔽地安装在空间有限的环境中 — 随附的魔术贴能轻松地安装在各种应用环境。
  • 随附 LockIt® Plus 电缆紧固托架 — 将 HDMI 或 USB-C® 电缆牢牢固定到设备上，无连接断开的风险。
  • 随附外置  Extron Everlast® 电源，产品编号 # 70-1175-01 — 该全球通用型电源具有经验证的高可靠性和低功耗，能够降低运行成本
  • Extron Everlast 电源可享受 7 年部件及人工保修
可选附件
  RSB 123 Basic Rack Shelf for 3.5" Deep Products
  RSB 126 Basic Rack Shelf for 6" Deep Products
  半机架搁板系统 半机架宽机架搁板和附件
  MBU 123 用于 1/8、1/4 和 1/2 机架宽产品的薄型安装套件
  ZipClip 50 用于 PS 1205 C 电源的安装套件
相关产品
  HDMI Ultra 系列 超柔韧极高速 HDMI 电缆
  Retractor 系列 用于 AVEdge、Cable Cubby 和部分 TouchLink 接线盒、带速度控制的电缆卷收系统
  HDMI DVI-D 系列 长度从 3' 到 50' 不等的标速 HDMI 对 DVI-D 电缆
相似产品
  DPH 101 4K PLUS DisplayPort 至 HDMI 有源适配器

技术参数

HDP 101 4K
TRUE 4K specification

   Frame rate1 24, 25, or 30 fps
   Chroma sampling1 4:4:4 or 4:2:2
   Color bit depth1 8 bits per color
   Signal Type HDMI 1.4, DisplayPort 1.1, HDCP 1.4
   Max. video data rate 10.2 Gbps (3.4 Gbps per color)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.
Video
   Maximum data rate 10.2 Gbps (3.4 Gbps per color)
   Maximum pixel clock 300 MHz
   Resolution range Up to 2560x1600* @ 60 Hz, or
4K (4096x2160*) @ 30 Hz, UHD (3840x2160*) @ 30 Hz
(* reduced blanking)
   Color bit depth 8 bits per color
   Formats RGB digital video
   Standards DisplayPort 1.1, HDMI 1.4, HDCP 1.4
    NOTE     Only Single Stream Transport (SST) is supported.
Video input
   Number/signal type 1 HDMI (or single link DVI-D)
   Connectors 1 female HDMI Type A
   Input cable length  Up to 15' (4.5 m)
    NOTE     Appropriate HDMI to DVI-D cables or adapters are required for DVI signal input/output.
Video output
   Number/signal type 1 DisplayPort
   Connectors 1 female DisplayPort
   Output cable length Up to 15' (4.5 m)
General
   Power supply External:
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 Watts
   Power consumption
      Device  1.3 watts
      Device and power supply  1.4 watts
   Thermal dissipation
      Device  4.2 BTU/HR
      Device and power supply  4.6 BTU/HR
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Mounting Yes, with included hook and loop fastener or optional mounting brackets
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D (1/8 rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
(Depth excludes connectors)
   Product weight  0.1 lbs (<0.1 kg)
   Regulatory compliance CE, c-UL, C-tick, FCC Class A, ICES, VCCI, RoHS, UL, WEEE
   Product warranty 3 years parts and labor
   Everlast power supply warranty 7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(5096-D7)
装运尺寸和重量
    产品编号 高度 宽度 深度 重量
    60-1739-01 7.0 cm 24.8 cm 11.4 cm 0.5 kg

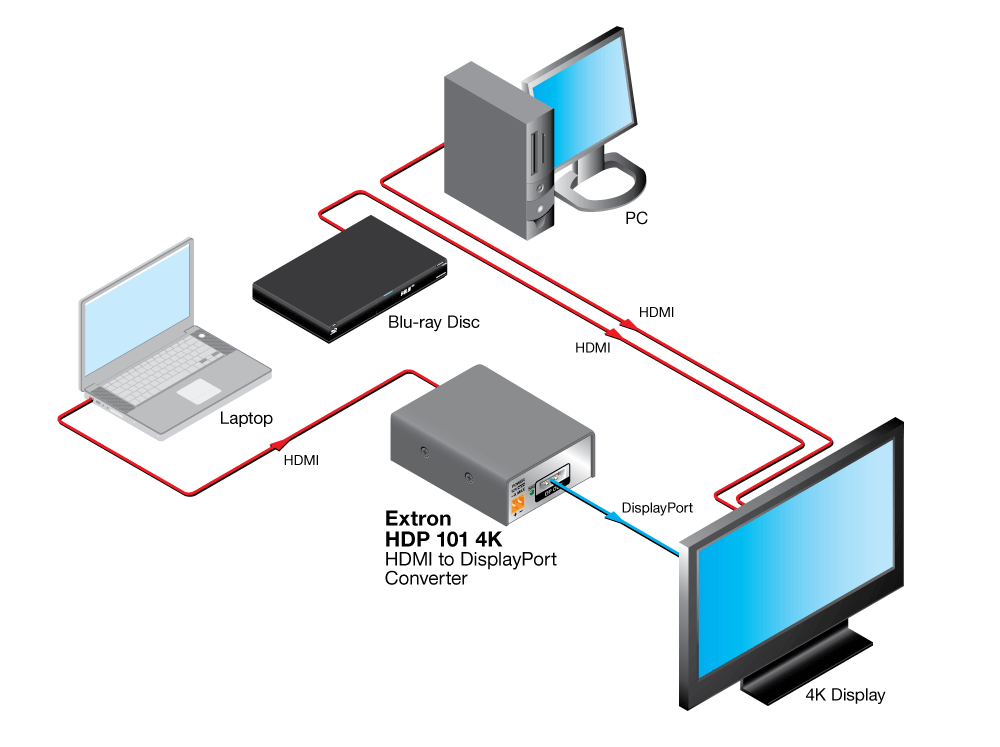

示意图

HDP 101 4K Diagram

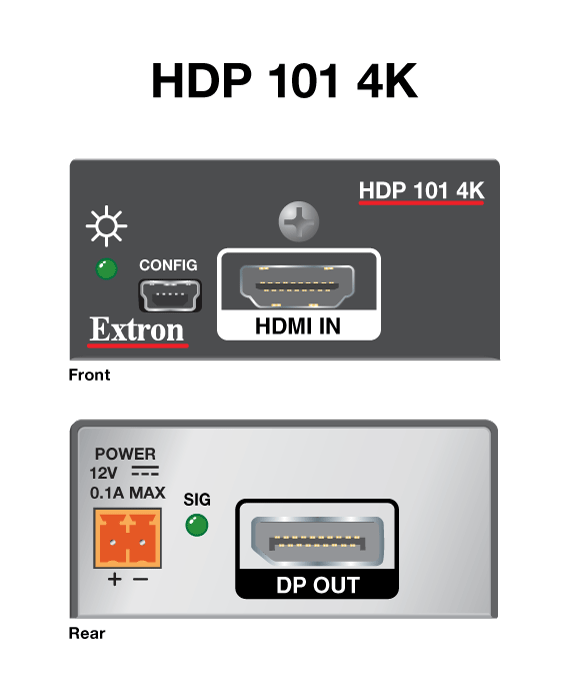

面板图

HDP 101 4K Panel Drawing
