IN1604

符合 HDCP 标准的 4 路输入图像解析度转换器
主要特性
  • 将 HDMI、模拟视频和音频源集成至演示系统
  • 3 路 HDMI 输入和 1 路通用模拟视频输入
  • 提供 DTP 或 HDMI 输出
  • 各路输入之间的自动切换
  • 采用 30 位精确处理和 1080i 信号运动自适应去隔行处理功能的高级图像解析度转换引擎
  • 集成的 DTP 输出可通过单根 CATx 屏蔽电缆将 HDMI、控制和模拟音频信号传输至 100 m (330') 远的距离
The Extron IN1604
型号 产品说明 产品编号
 IN1604 DTP 4 路输入图像解析度转换器，带 DTP 输出 60-1457-01
 IN1604 HD 4 路输入图像解析度转换器，带 HDMI 输出 60-1457-02

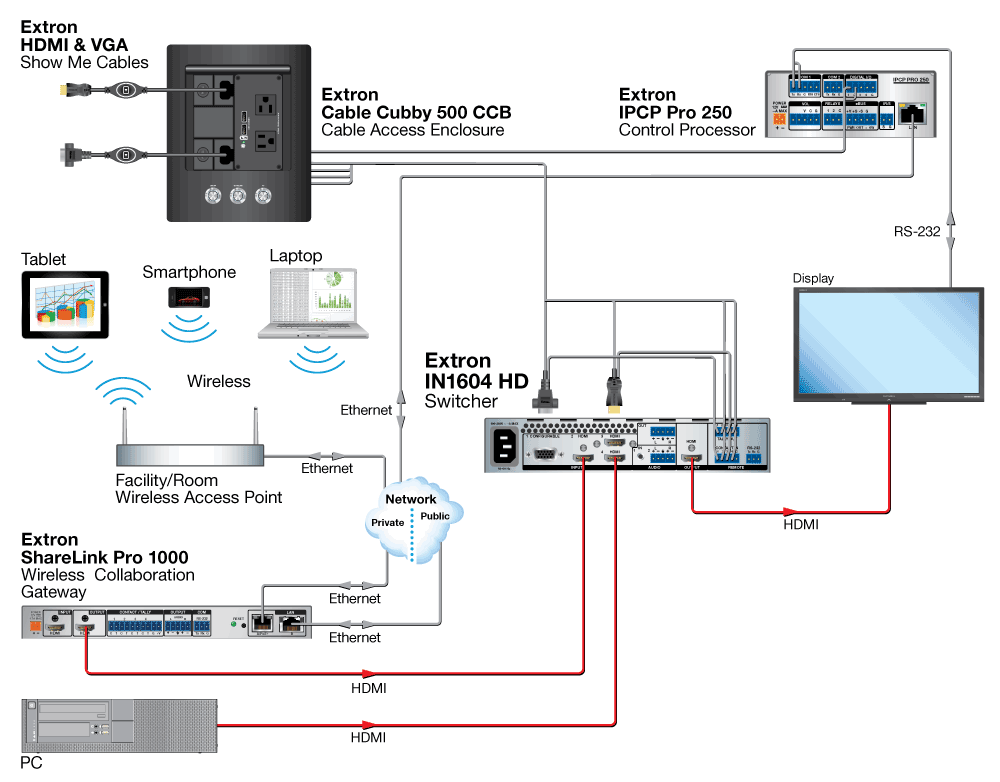

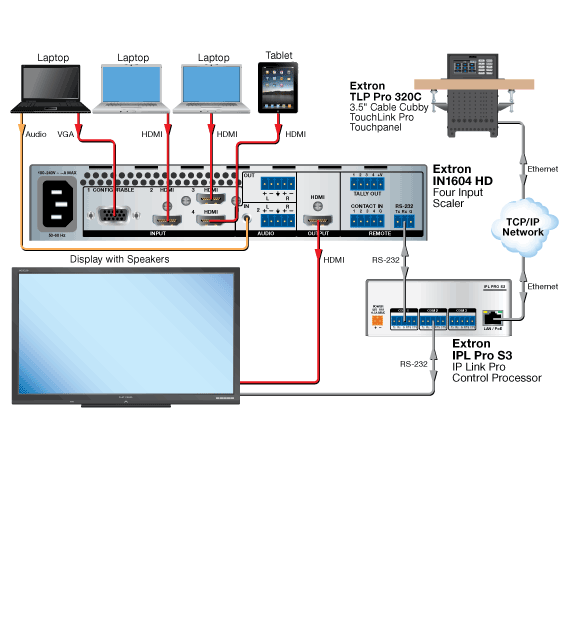

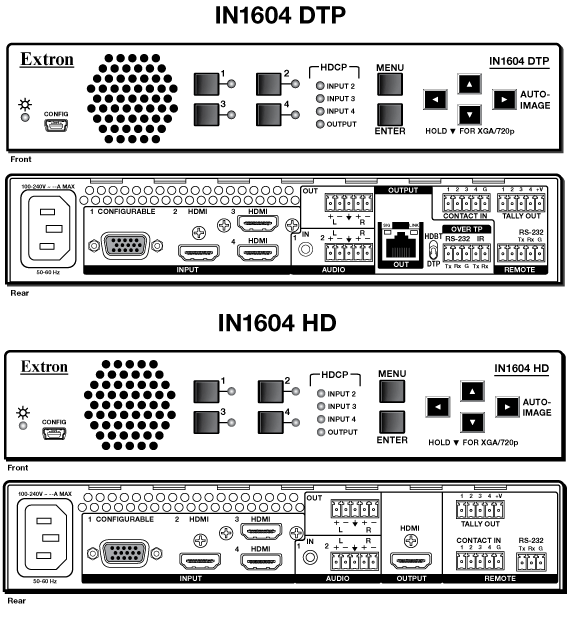

Extron IN1604 DTP 和 IN1604 HD 是符合 HDCP 标准的图像解析度转换器，其紧凑的 1U 高、半机架宽外壳内包括 3 路 HDMI 输入、1 路通用模拟视频输入和 1 路 Extron DTP® 或 HDMI 输出。IN1604 非常适合安装在会议桌下面和讲台里面，为本地信号源，如演示者的设备提供切换。IN1604 DTP 可通过屏蔽 CATx 电缆将信号延长至 100 m (330') 远的墙面或天花板安装的显示设备。两款 IN1604 型号均提供了方便可靠的快速自动切换，其高性能图像解析度转换引擎可用于 HDMI 和模拟视频信号源。它们还包括一系列音频处理特性和用于控制的其他功能选项。

专为数字化视频系统集成而设计

IN1604 符合 HDCP 标准，可实现稳定高效的 HDMI 数字信号切换。为了简化 HDMI 信号源和显示设备的集成，确保最佳的系统性能和可靠性，IN1604 DTP 采用了三项 Extron 专有技术：EDID 管理器 (EDID Minder®)、密钥管理器 (Key Minder®) 和快速切换 (SpeedSwitch®)。EDID Minder® 负责管理已连接的显示设备和信号源设备之间的 EDID 通信，确保输出正确的视频格式。Key Minder® 则可对受保护 HDMI 信号的输入和输出设备进行 HDCP 验证并保持加密，以确保快速可靠的信号切换。通过 SpeedSwitch®，IN1604 DTP 可为 HDCP 加密内容提供超快的切换速度。

高性能视频处理

IN1604 采用高级图像解析度转换引擎，可将 HDMI、RGB、分量视频和标清视频信号图像解析度转换为通用的高分辨率输出。它提供高性能的 1080i 去隔行处理和深色处理，可生成最佳的图像品质。该设备的模拟视频输入端支持多种信号类型配置，包括 RGB 计算机视频、HDTV、分量视频、S-Video 及复合视频。此外，HDMI 输出支持颜色空间与色度子取样的自动配置，以确保与 DVI 或 HDMI 显示设备的兼容性。同时，自动 3:2 与 2:2 影片下拉检测功能可有效提升源自电影内容的图像演示效果。IN1604 DTP 可接收和输出分辨率高达 1920x1200 的信号，包括 1080p/60 和 2K。

设备提供“填充 (FILL)” 及“跟随 (FOLLOW)” 两种可选模式，以确保输出图像具有准确的宽高比。“FILL” 模式实现全屏显示，“FOLLOW” 模式则保留输入信号的原始宽高比。

集成的数字双绞线延长功能

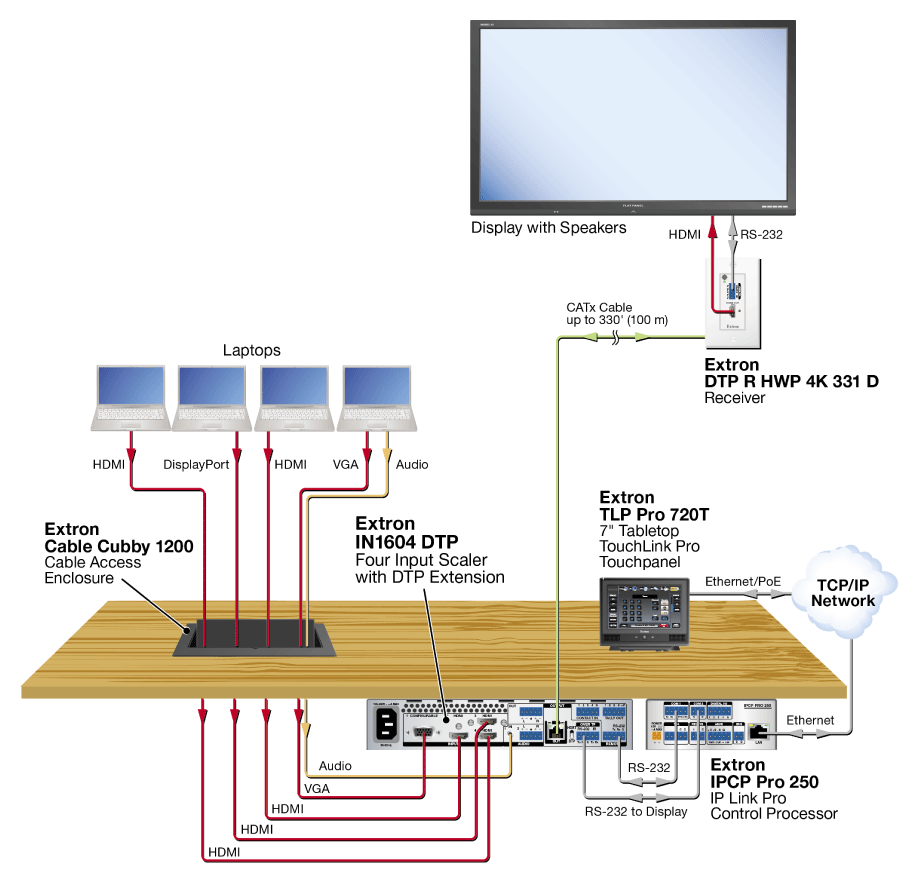

IN1604 DTP 配备的 DTP 双绞线输出端可将视频、音频及双向控制信号传输至远端位置 (如墙面平板显示器后方或吊装投影机上方) 的 DTP 230 或 DTP 330 接收器。DTP 230 和 DTP 330 接收器提供紧凑的薄型外壳或 Decorator-型墙面板型号，以适应各种安装需求。此外，它还可被无缝集成至更大型的 AV 切换系统，与支持 DTP 功能的切换器或矩阵切换器 (如 Extron IN1608 或 DTP CrossPoint 84 等) 协同工作。

当 IN1604 DTP 与 DTP 330 接收器配对使用时，可通过单根 CATx 屏蔽电缆将视频、控制及模拟音频信号传输至 100 m (330') 远的距离；搭配 DTP 230 接收器使用时，可传输信号至 70 m (230') 远的距离。

DTP 双绞线输出还集成多项便捷且易于集成的功能，旨在提升安装效率。双向 RS-232 和红外信号可通过控制系统插入，与视音频信号一起通过单根 CATx 屏蔽电缆传输，实现对显示设备的控制。IN1604 DTP 还可通过同一电缆为 DTP 接收器供电，从而进一步简化系统设计与安装。

IN1604 DTP 可配置为与具有 HDBaseT 接口的显示设备兼容，通过单根 CATx 屏蔽电缆将数字视频和嵌入的音频以及双向 RS-232 和红外信号传输至 100 m (330') 远的距离。

音频集成功能

IN1604 提供基本的音频集成功能，包括 HDMI 音频加嵌和解嵌以及带有两路灵活、可指定切换的模拟音频输入。IN1604 的音频配置设定，如每路模拟输入的增益和衰减、输出音量以及输入音频静音等，都可通过 Extron PCS (产品配置软件) 轻松地进行调整。

便捷的桌下和表面安装

IN1604 采用 1U 高、半机架宽的外壳，可被安装至会议桌下、办公柜内及讲台等各种位置。选配的 Extron UTS 系列及 MBU 123 安装套件可便于桌下及表面安装。

多种控制和配置选项

IN1604 具有前面板控制和在屏菜单，可快速地访问各种系统设置。它还具有自动输入切换功能，当设备安装在讲台内或会议桌下时，可简化系统操作。此外，它还可通过 USB 和 RS-232 进行远程配置和控制，并通过带状态指示的触点闭合端
口来控制输入切换和静音。IN1604 可使用 Extron 的 PCS 软件进行配置，其用户友好的图形用户界面操作起来非常便捷。该软件能够支持实时的操作和查看，加快设置和调试进程，它还可在同一会话界面配置多台 IN1604 设备。
