DP Ultra Plus 系列

超柔韧 8K 和 4K DisplayPort 电缆
主要特性
  • 高性能、超柔韧 8K 和 4K DisplayPort 电缆
  • 长度达 2.7 m (9') 的电缆：
    • 支持高达 8K (7680x4320) 的分辨率
    • 每通道提供 8.1 Gbps 的吞吐量，总计 32.4 Gbps
    • 符合 DisplayPort 1.4 标准
  • 3.6 m (12') 电缆：
    • 支持高达 4K (4096x2160) 的分辨率
    • 每通道提供 5.4 Gbps 的吞吐量，总计 21.6 Gbps
    • 符合 DisplayPort 1.2 标准
  • Extron 独特的超柔韧 28 AWG 电缆
  • EDID 和 HDCP 直通
  • 闭锁 DisplayPort 连接器能实现可靠的信号传输
The Extron DP Ultra Plus 系列
型号 产品说明 产品编号
 DP Ultra Plus/3 3' (90 cm) 8K 26-753-03
 DP Ultra Plus/6 6' (1.8 m) 8K 26-753-06
 DP Ultra Plus/9 9' (2.7 m) 8K 26-753-09
 DP Ultra Plus/12 12' (3.6 m) 4K 26-757-12

Extron DP Ultra Plus 系列 DisplayPort 电缆支持高达 8K 的视频分辨率和高达 32.4 Gbps 的数据速率。这些超柔韧电缆可完美传输高带宽 DisplayPort 信号。长度达 2.7 m (9') 的电缆可支持高达 8K (7680x4320) 的视频分辨率，3.6 m (12') 长的电缆则支持高达 4K (4096x2160) 的视频信号。此类成品电缆采用 Extron 独特的超柔韧 28 AWG 电缆设计，其极小的弯曲半径非常适合安装在空间有限的环境。它们具有镀金触点和闭锁连接器，能实现可靠的信号传输。DP Ultra Plus 系列电缆的长度最长可达 3.6 m (12')。

特性

  • 高性能、超柔韧 8K 和 4K DisplayPort 电缆
  • 长度达 2.7 m (9') 的电缆：
    • 支持高达 8K (7680x4320) 的分辨率
    • 每通道提供 8.1 Gbps 的吞吐量，总计 32.4 Gbps
    • 符合 DisplayPort 1.4 标准
  • 3.6 m (12') 电缆：
    • 支持高达 4K (4096x2160) 的分辨率
    • 每通道提供 5.4 Gbps 的吞吐量，总计 21.6 Gbps
    • 符合 DisplayPort 1.2 标准
  • Extron 独特的超柔韧 28 AWG 电缆 — 超柔韧 DisplayPort 电缆具有极小的弯曲半径，易于安装并可在空间有限的环境中使用。
  • 支持多流传输 - MST — 每款电缆均支持 MST，允许通过一路 DisplayPort 输出同时运行多台显示器。
  • EDID 和 HDCP 直通
  • 闭锁 DisplayPort 连接器能实现可靠的信号传输
  • 镀金触点
  • 电缆长度最长可达 3.6 m (12')
可选附件
  Cable Collar Kit 各种颜色的标识环可轻松地识别线缆
  DPH 101 4K PLUS DisplayPort 至 HDMI 有源适配器
相似产品
  DisplayPort 系列 DisplayPort 电缆
  DP Pro Plenum 系列 DisplayPort 8K 光纤 - 阻燃

技术参数

DP Ultra Plus Series
TRUE 8K specification

Max. 8K Capabilities
Resolution Refresh Rate Chroma Sampling Max. Bit Depth per Color
7680x4320 60 Hz 4:2:0 8 bit
30 Hz 4:4:4
Max. 4K Capabilities
Resolution Refresh Rate Chroma Sampling Max. Bit Depth per Color
4096x2160 60 Hz 4:4:4 8 bit
3840x2160
   Frame rate1 24, 25, 30, 50, or 60 fps
   Chroma sampling1 4:4:4, 4:2:2. or 4:2:0
   Color bit depth1 8, 10, or 12 bits per color
   Signal Type Up to DisplayPort 1.4 and HDCP 2.3
   Max. video data rate 32.4 Gbps (8.1 Gbps per lane)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.
Video
   DisplayPort video Up to HBR3/8.1 Gbps per lane
   Maximum data rate 32.4 Gbps (8.1 Gbps per lane)
   Resolution range Up to 7680x4320 @ 60 Hz
   Standards Up to DisplayPort 1.4 and HDCP 2.3
   Format RGB and YCbCr digital video
Video
   Up to 9'
      DisplayPort video Up to HBR3/8.1 Gbps per lane
      Maximum data rate 32.4 Gbps (8.1 Gbps per lane)
      Resolution range Up to 7680x4320 @ 60 Hz
   12'
      DisplayPort video Up to HBR2/5.4 Gbps per lane
      Maximum data rate 21.6 Gbps (5.4 Gbps per lane)
      Resolution range Up to 4096x2160 @ 60 Hz
   Standards Up to DisplayPort 1.4 and HDCP 2.3
   Format RGB and YCbCr digital video
Mechanical
   Cable outer diameter 0.24" (6.2 mm)
   Bend radius 0.87" (22 mm)
General — physical characteristics
   Connectors 1 Male latching DisplayPort to 1 Male latching DisplayPort
   Contacts Gold plated
   Material Conductors: 28 AWG tinned copper wires
Jacket: PVC – Polyvinyl Chloride
   Connector dimensions 2.00" L x 0.83" W x 0.47" thick
(51 mm L x 21 mm W x 12 mm thick)

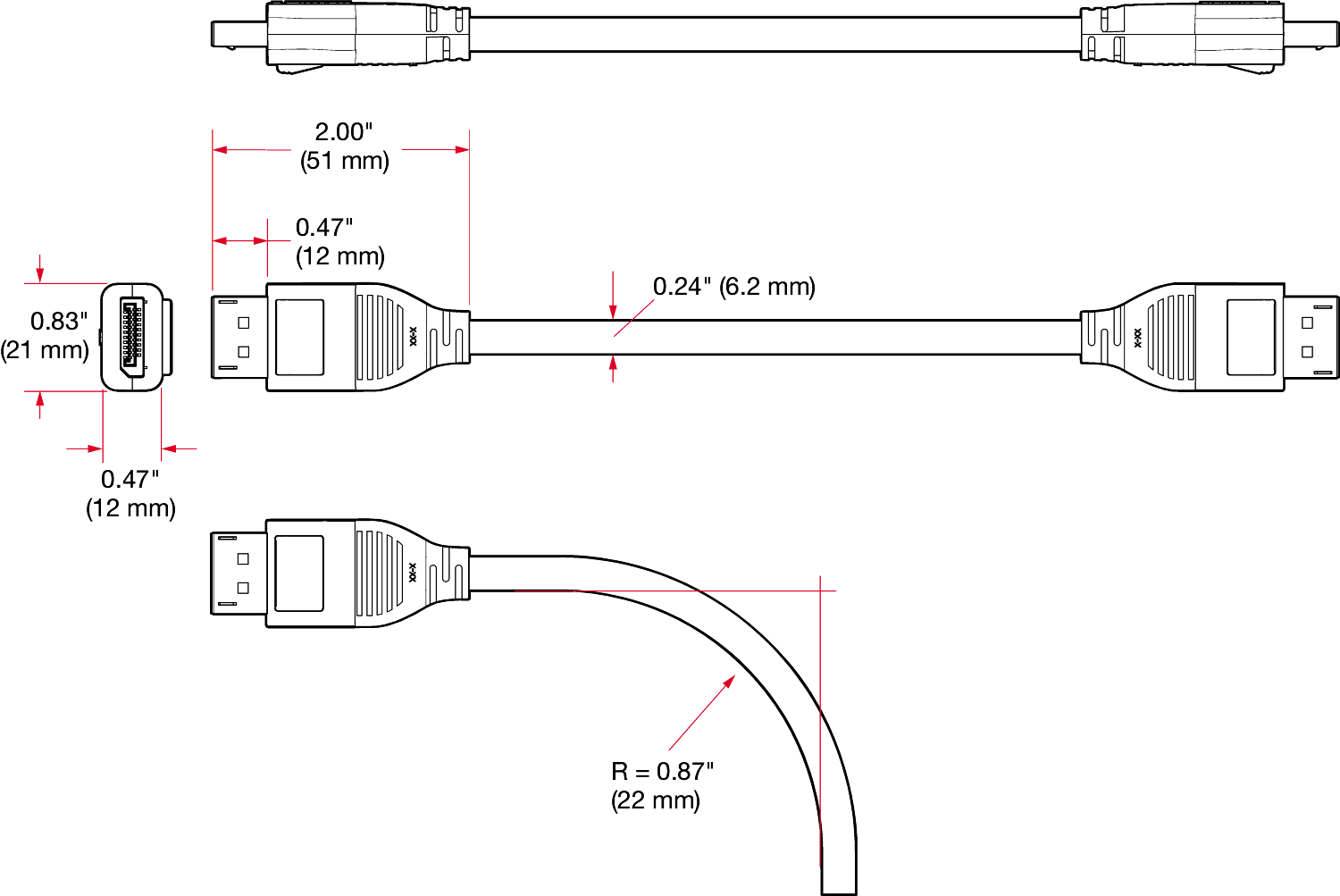

    DP Ultra Plus Series dimensions
General
   Regulatory compliance CE, RoHS, UL-CMX, WEEE
   Warranty Limited Lifetime Performance
    NOTE     Specifications are subject to change without notice.
    NOTE     All nominal levels are at ±10%.
(6464-D5)
装运尺寸和重量
    产品编号 高度 宽度 深度 重量
    26-753-03 1.1 cm 22.9 cm 22.9 cm 0.09 kg
    26-753-06 1.3 cm 22.9 cm 22.9 cm 0.11 kg
    26-753-09 1.9 cm 22.9 cm 22.9 cm 0.18 kg
    26-757-12 2.5 cm 22.9 cm 22.9 cm 0.23 kg
