Quantum^® Ultra II 是 Extron 的全新一代拼接墙处理器，可提供面向未来的强大的信号连接及吞吐能力。HyperLane^® 视频总线具有高达 500 Gbps 的吞吐量，可提供无与伦比的实时性能表现。HDMI 4K PLUS、FOX3 和 DTP3 输入输出卡采用 18 Gbps 连接，可支持高达 4K/60 @ 4:4:4 的分辨率，并符合 HDCP 2.3 标准。8K/60 信号源可作为四路信号进行处理。嵌入式源音频可路由至每个活动画布或 Dante^® 网络。该处理器可支持多达 20 个具有混合分辨率和不同屏幕方向的屏幕布局。横向和纵向输出、输出叠加、边框补偿及可定制的输出分辨率等功能确保了显示的兼容性。RS‑232、USB 和以太网接口提供了与控制系统的直连。

无与伦比的实时性能表现

Quantum Ultra II 采用 Extron HyperLane 技术的高速视频总线，可提供其他拼接墙处理器无法企及的实时性能表现。HyperLane 视频总线具有高达 500 Gbps 的吞吐量，能够完全兼容当前业内所应用到的最高视频分辨率 (例如 8K)，并能同时传输 20 多路 4K/60 4:4:4 信号源。HyperLane 总线只有一个核心作用：在输入和输出卡之间传输视频数据。该专用总线具有始终如一及可预见的性能，并且不受系统中任何其他元素的影响。这就为信号源的流畅演示提供了保障，确保帧率不受显示的信号源布局影响。

Vector 4K 图像解析度转换

Quantum Ultra II 采用了 Extron 独有的 Vector 4K 图像解析度转换引擎，它由 Extron 自主研发，提供了最佳品质的图像升频和降频转换。Vector 4K 集成多种 Extron 专有的图像解析度转换技术以及一组全新的图像处理算法，可提供高清无损的转换性能。该技术能够为高达 4K 的视频信号提供清晰、准确的 4:4:4 处理和图像解析度转换，并且在对 4K 源信号进行降频转换以适应较小窗口或较低分辨率的显示器时也不会损失关键的图像细节。它还能在预设之间提供无缝切换，可选择切入或淡入淡出的转换效果。

灵活的模块化结构

Quantum Ultra II 采用模块化结构，可满足各种应用环境的安装要求。集中的卡笼式机箱通过配备特定的输入输出卡来匹配不同的信号源和显示器需求。多个卡笼机箱还可配置成一个系统以支持不同尺寸的拼接墙。

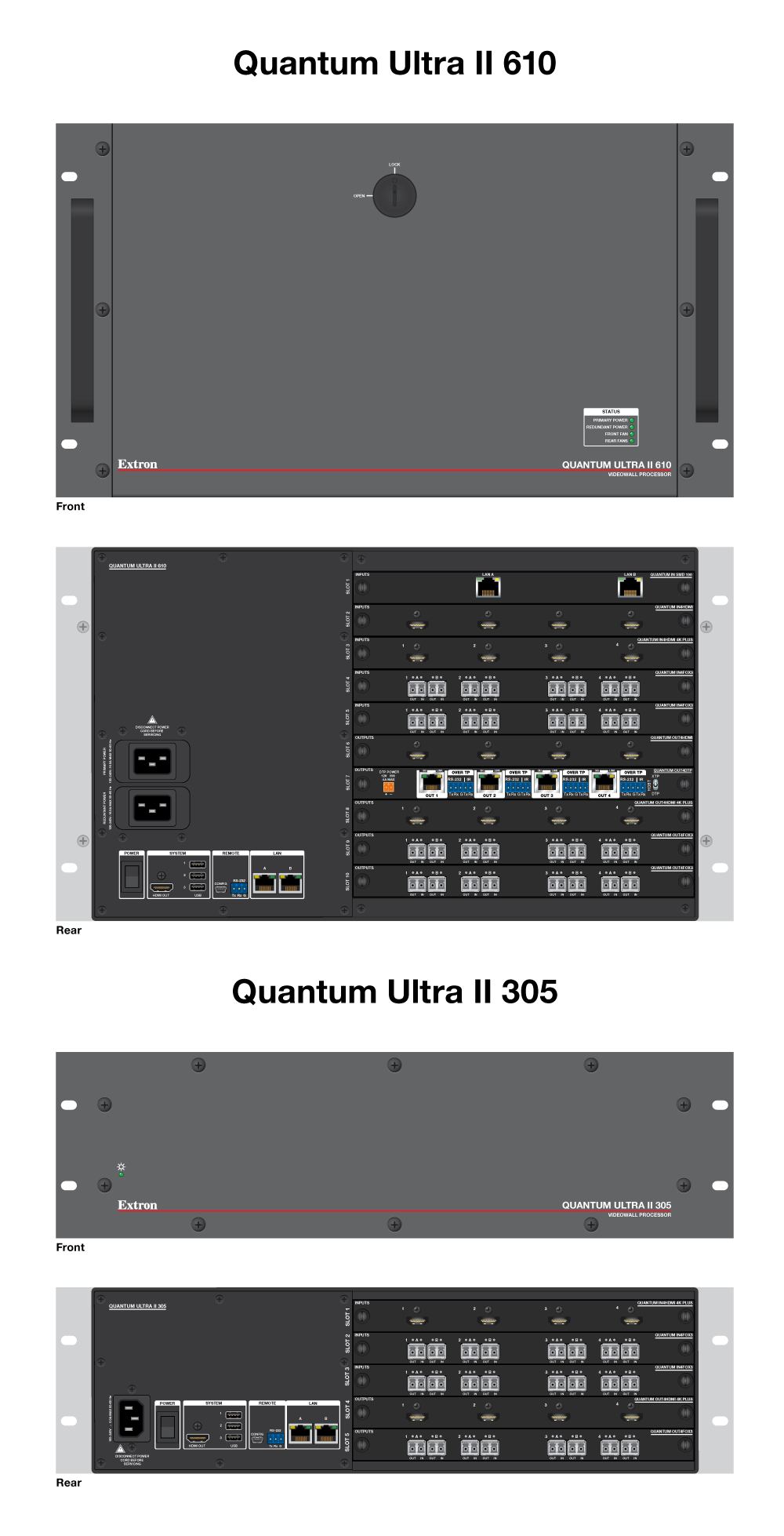

Quantum Ultra II 610 是一款 6U、10 插槽卡笼式机箱，可支持各种输入和输出卡组合。带强大的嵌入式写保护操作系统的固态存储硬盘，以及冗余的热插拔电源均是确保系统长时间可靠运行的有力保障。

Quantum Ultra II 305 是一款用于中小型拼接墙的 3U、5 插槽卡笼式机箱。它能够配置各种输入和输出卡组合，并具有一个固态存储硬盘，可支持快速启动及带写保护的嵌入式操作系统。

输入卡

每个 Quantum IN4FOX3 系列四通道 FOX3 光纤输入卡均可接受来自 FOX3 发送器或 FOX3 矩阵切换器的 4 路高达 4K/60 的信号。每个板卡有四种型号可选，能通过多模或单模光纤实现无损或未压缩的信号延长。通过 Telnet 或 SSH 将数据插入至拼接墙处理器的以太网控制端口，用于将 RS-232 信息从连接的 FOX3 发送器传输到源设备或其他外设。嵌入式音频可从任一输入路由到每个实时画面。这些光纤输入卡可与所有 FOX3 终端设备和 Quantum Ultra II 处理器型号相兼容。

Quantum IN4DTP3 是一款四通道 DTP3 输入卡，当信号源设备与 Quantum Ultra II 处理器相距较远时，无需额外安装 DTP3 接收器。该输入卡可在长达 100 m (330') 的距离内接收分辨率高达 4K/60 的信号。四个通道中的每一个都可选择双绞线或 HDMI 输入。为了简化控制，可通过 Telnet 或 SSH 将数据插入至拼接墙处理器的以太网控制端口，用于将 RS-232 信息从连接的 DTP 发送器传输到源设备或其他外设。Quantum IN4DTP3 的电源插入功能可为 DTP3 或 DTP^® 发送器远程供电。

Quantum IN4HDMI 4K PLUS 板卡支持分辨率高达 8K/60 的 HDMI 信号。它支持 4 路 4K/60 HDMI 信号或 1 个四通道 8K/60 信号。Quantum IN4HDMI 可支持 1 路 4K/60 HDMI、2 路 4K/30 或 4 路 2K 信号。EDID Minder 和 HDCP 授权等集成商友好的特性还能够简化信号源的集成。

Quantum IN SMD 100 输入卡可以对来自 IP 摄像机、Extron 流媒体编码器和其他 H.264 编码器的多达 4 路 1080p/60、8 路 1080p/30 或 16 路标清媒体流进行解码。它支持 ONVIF Profile S 标准的视频信号，并兼容 MPEG2、Motion JPEG 和 H.264 媒体流。

输出卡

每个 Quantum OUT4FOX3 系列四通道 FOX3 光纤输出卡均可将多达 4 路 4K/60 信号传输至 4K/60 FOX3 接收器或 FOX3 矩阵切换器。每个板卡有四种型号可选，能通过多模或单模光纤实现无损或未压缩的信号传输。当采用双向光纤配置时，通过 Telnet 或 SSH 的以太网至 RS-232 插入功能使得控制数据与视频信号一起传输。这些光纤输出卡可与所有 FOX3 终端设备和 Quantum Ultra II 处理器型号相兼容。

Quantum OUT4DTP3 是一款四通道 DTP3 输出卡，当显示器与 Quantum Ultra II 处理器相距较远时，无需额外安装 DTP3 发送器。该输出卡可将分辨率高达 4K/60 的信号传输至 100 m (330') 远的距离。每路 DTP3 输出均伴有相应的缓冲 HDMI 输出，可轻松连接相同的本地显示器、录制或流媒体设备。为了简化控制，可通过 Telnet 或 SSH 将数据插入至拼接墙处理器的以太网控制端口，用于将 RS-232 信息从连接的 DTP 接收器传输到显示设备。Quantum OUT4DTP3 的电源插入功能可为 DTP3 或 DTP 接收器远程供电。

Quantum OUT4HDMI 4K PLUS 输出卡可传输 4 路高达 4K/60 的 HDMI 信号。Quantum OUT4HDMI 和 Quantum OUT4DTP 输出卡的 1 到 4 路输出支持从 1024x768 到 4K/60 的分辨率。自定义输出分辨率可最大限度地兼容不断发展的显示技术和定制的 LED 拼接墙应用。HDCP 可视确认功能使用户能立刻直观地确定受保护内容无法在显示器上显示。

Quantum OUT4DTP 提供了可选的 DTP、XTP 和 HDBaseT 双绞线输出模式。与适当的接收器配对使用时，它能支持长达 100 m (330') 的距离传输。Quantum OUT4DTP 的电源插入功能可为 DTP 接收器远程供电。双向 RS-232 和红外直通可与视频信号一起传输数据，用以控制视音频设备。为了简化控制，可通过 Telnet 或 SSH 将数据插入至拼接墙处理器的以太网控制端口，用于将 RS-232 信息从连接的 DTP 接收器传输到显示设备，无需使用控制处理器上的 RS‑232 端口。

Quantum OUT32AT 输出卡可将多达 32 对 LPCM 立体声从 Quantum Ultra II 系统传输至 Dante® 音频网络。每对 Dante 立体声音频都可被固定映射至与 Quantum IN4HDMI 4K PLUS、Quantum IN4DTP3 或 Quantum IN4FOX3 输入卡连接的信号源， 也可跟随多达 20 个可用画布中的任一路有效节目音频。

VCS 软件和 SIS 指令可方便音频映射，而 Dante Controller 软件则可用于更高级的板卡配置。主用和辅助 Dante 以太网接口可提供冗余功能，从而确保长时间的稳定运行。

同时支持多种拼接墙和显示器类型

Quantum Ultra II 的可配置性使其能够与各种类型的显示器相兼容，适用于任一应用环境。它能支持具有不同分辨率的显示设备组合。输出叠加功能与边缘融合投影应用完美结合，简化了与大型 LED 显示屏的集成。可调整的边框补偿功能确保内容在平板显示器上放大时也显得自然而清晰。输出旋转功能支持屏幕纵向或横向旋转。自定义输出分辨率可确保与当今和未来的显示设备以及定制的 LED 拼接墙相兼容。一台处理器同时具备以上所有功能选项，因此仅通过单台 Quantum Ultra II 就能轻松控制多个拼接墙。

高级特性

从娱乐应用到协作数据共享，该处理器的演示功能可确保准确地显示您想观看的内容。本地 HDMI 输入、屏幕静态图像以及包括 H.264 和 VNC 流媒体在内的网络内容都可以在视频显示器上的任何位置开窗显示。变焦功能可对视频信号源的任一区域进行扩展，从而更加方便地观看重要信息。输入源和存储的图像可以顺时针或逆时针旋转 90°。SpeedSwitch^® 和 Key Minder^® 技术为 HDCP 加密内容提供超快的切换速度。切换预设时可选择无缝切入或淡入淡出转换，并为各种应用环境提供快速、无抖动及专业的演示效果。

静态图像文件可以本地存储到 Quantum Ultra II，并支持完全抠像和背景透明。内部生成的时钟能够在多个时区以多种时间格式呈现。每个输出卡可显示多达 64 个窗口，并能灵活地呈现当前和回放的实时信号源、存储的图像和时钟窗口。自定义彩色边框可应用到任何窗口，并支持圆角、投影、闪光和透明。动态控制的边框标题和叠加文本可识别信号源名称或分类等级，以提高控制室操作效率。动态内部测试图案可简化系统的配置和显示设置。

流媒体内容

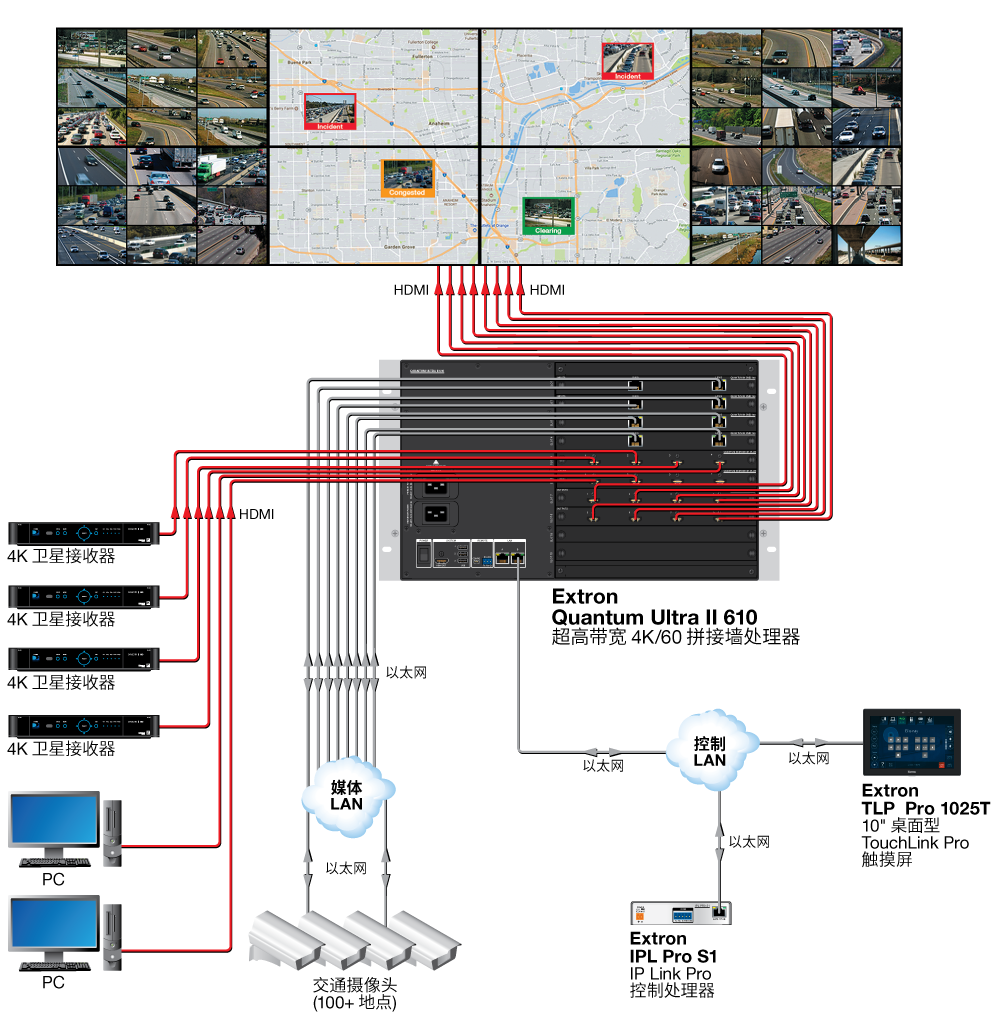

Quantum Ultra II 305 和 Quantum Ultra II 610 卡笼式机箱可直接解码 VNC 客户端会话，以便在拼接墙的信号源窗口内显示网络 PC 上的电脑信息。对于交通管理、安保或其他需要全动态视频的应用，Quantum IN SMD 100 输入卡以每秒 60 帧的速度解码并显示多个同步的 MPEG-2、Motion JPEG 和 H.264 视频流。这样就无需外置解码器，降低了系统成本和复杂性。

HDMI 嵌入式音频直通

配备 Quantum HDMI 4K PLUS 和 Quantum FOX3 光纤板卡的 Quantum Ultra II 可支持嵌入式音频信号路由。每个画布都可以从任意输入中选择一路独立的音频源。两种板卡都支持 LPCM 立体声，HDMI 板卡还支持 LPCM、Dolby^® 和 DTS^® 多声道环绕声格式。

Extron 设计的可靠型电源

Quantum Ultra II 设计用于在关键任务环境中不间断地运行。Quantum Ultra II 305 配备一个由 Extron 设计及制造的 Everlast™ 电源，能提供可靠的系统操作。Quantum Ultra II 610 则标配冗余的热插拔 Extron Everlast 电源以及双路 IEC 连接，大大增强了系统的可靠性。两款型号均内置写保护的固态存储器，为 Quantum Ultra II 操作系统提供了安全性和稳定性。安全通信协议可在系统配置之间提供加密连接。物理通信和 TCP/UDP 端口可以单独被启用或禁用。一旦发生关键组件故障，系统管理员可即刻收到远程系统的告警信息。

关键任务的安全运行

Quantum Ultra II 已获得联合互操作性测试司令部 (JITC) 的认证，可在政府设施中使用。它被列入国防部信息网络批准产品列表 (DoDIN APL)，并已成功通过指挥控制、会议、培训和简报室系统所需的互操作性和信息保障性测试。

为了阻止病毒侵害，Quantum Ultra II 处理器的嵌入式操作系统采用写保护形式，以防未经管理员密码验证即擅自更改系统文件。这就能避免系统重启期间的病毒入侵或未经授权的文件篡改。SSL 通信协议在拼接墙配置软件和 Quantum Ultra II 之间提供了加密连接，以用于系统配置及数字签名的固件升级。外部控制系统和 Quantum Ultra II 之间的 Secure Shell (SSH) 通信协议确保为远程 SIS 指令提供安全连接。系统事件日志作为本地存储的文件，用户可自定义其大小。它可从处理器直接下载，一旦发生关键组件故障，系统管理员可即刻收到远程系统的告警信息。

系统配置和控制

Quantum Ultra II 通过运行在 PC 上的 Extron 拼接墙配置软件 (VCS) 进行设置和预设配置，该 PC 与以太网端口连接。VCS 可大大简化大型复杂系统的配置。软件内的设置和预设更改会自动同步并存储到拼接墙处理器上，方便了 RS-232、USB 或以太网与远程控制系统的直连。全功能控制协议允许访问预设选择、窗口源选择、窗口大小、位置和可见性、窗口边框样式、窗口标签以及更多演示选项。

直观的控制

EMS-Quantum Ultra 将自由的无线操作和易用的应用程序相结合，专门设计用于直观的控制。它兼容 Apple® iOS®、Google® Android™ 和 Microsoft® Surface 移动平台。

熟悉的手势操作可简化预设选择、窗口大小和位置、信号源选择及其他常规的操作任务。它可用于单点控制，也可与 VCS 及控制系统，如 Extron IP Link® Pro 控制处理器和 TouchLink® Pro 触摸屏配合使用。最多可通过 10 台移动设备控制 Quantum Ultra II 系统， 并可为用户、设计师和管理员设置不同的访问权限。

Quantum Ultra 认证

Extron 正在积极与业界领先的显示器制造商展开合作，确保此类专业显示器在使用 Quantum Ultra 拼接墙处理器时能够完美的呈现原始信号源内容，并提供实现、稳定可靠的性能表现。这些获得 Quantum Ultra 认证的显示器均已通过全面严格的程序测试。详细了解 Quantum Ultra 认证的重要意义。
