Annotator 401

带 USB 延长功能的 4K/60 注解处理器

主要特性

带高性能解析度转换的 4K/60 4:4:4 硬件注解处理器
支持可选的注解、菜单及光标显示的双路 HDMI 输出
直观、可定制的图形化注解用户界面
采集图像并存储至 U 盘、内存或网盘
通过网络打印机直接打印捕捉的图像
集成 USB Extender Plus 发送器

型号	产品说明	产品编号
Annotator 401	集成 USB 延长功能的 4K/60 注解处理器	60-1731-01

Extron Annotator 401 是一款高性能、基于硬件的图像注解处理器，可让用户直接在实时演示的画面内容上点、画或添加文字。演示者可使用触摸显示屏、键盘或鼠标等任意组合的方式进行注解。直观的屏上菜单有助于快速、轻松地进行注解。注解后的图像可以被采集并保存至设备内存、U 盘或网盘内。此设备符合 HDCP 2.3 标准，支持从 480i 至 4K/60 @ 4:4:4 的 HDMI 信号。它通过 Extron Vector™ 4K 图像解析度转换引擎处理信号。双路 HDMI 输出提供可选的注解、菜单及光标显示。Annotator 401 兼容 Extron USB Extender Plus 系列，可通过千兆以太网络或一根 CATx 电缆点对点连接 USB 设备并实现注解功能。

通过友好的用户界面实时进行注解

通过用户友好的图标和直观的菜单就能快速访问主要的注解工具，其中包括徒手绘画或画直线、添加矩形或椭圆形、输入文字、演示区域加亮、指向屏幕上的对象及其它各种定制工具。演示者还可以使用“聚光灯”功能，把图像周围暗化从而重点突出特定的演示区域。

徒手画
指针
画线
画箭头线
画矩形
画椭圆形
输入文字
加亮
调整大小
擦拭
调色板
填充
撤消
恢复
清除屏幕
高级菜单

使用高级工具增强演示效果

其它演示选项包括：将触摸显示屏用作白板、图像平移缩放以及冻结图像等。注解后的图像可以被采集并保存至设备内存、U 盘或网盘内。还可以使用网络打印机打印这些图像。

双 HDMI 输出可配置为主显示器和预览显示器，使演示者能够屏蔽视频或隐藏菜单，还可在任一输出上进行注解。

USB 信号延长并与通用的触摸显示屏相兼容

集成的 USB Extender Plus 发送器可使用外围设备进行远程注解。与 USB Extender Plus 接收器配对使用时，可通过千兆以太网将信号传输至 600 m (1,980') 远的距离，或通过单根 CATx 电缆点对点传输信号至 100 m (330') 远的距离。它使用户能够远程注解演示内容，可提高设计的灵活性，并减少整体设备需求。

使用通用的触摸显示屏、绘图板以及任意标准的键盘和鼠标就能够方便地在直播视频或演示内容上添加注解。通过 USB 集线器共计可连接 32 个 USB 2 或 5 个 USB 3 定向设备。Annotator 401 适用于需要多个用户同时进行屏上注解的协作应用环境。

高级 Vector 4K 图像解析度转换

Annotator 401 采用了 Extron 独有的 Vector 4K 图像解析度转换引擎，它由 Extron 自主研发，提供了最佳品质的图像升频和降频转换。Vector 4K 集成多种 Extron 专利的解析度转换技术以及一组全新的图像处理算法，可提供高清无损的解析度转换性能。该技术能够为高达 4K 的视频和计算机视频信号提供清晰、准确的 4:4:4 处理和解析度转换，并且在对 4K 源信号进行降频转换时也不会损失关键的图像细节。它对所有分辨率高达 1080i 的隔行信号提供色深处理和高性能的运动自适应去隔行处理，可生成最佳品质的图像。自动 3:2 和 2:2 下拉检测功能也能最大程度地增强电影内容源的图像品质。

Annotator 401 可接受分辨率高达 4K/60 @ 4:4:4 的 HDMI 信号，输出则可设置成不超过 4K/60 @ 4:4:4 的各种分辨率。可选的填充 (FILL) 和跟随 (FOLLOW) 模式用于设定优先的输出信号宽高比。FILL 模式提供了全屏输出，而 FOLLOW 模式则保留了输入信号的原始宽高比。

设计用于简化集成和控制

Annotator 401 采用 Extron 独有的技术，包括 EDID 管理器 (EDID Minder^®) 和密钥管理器 (Key Minder^®)，可简化 HDMI 信号源与显示设备的集成，确保最佳的系统性能和可靠性。当 HDCP 加密内容被发送至一个不符合 HDCP 标准的显示设备时，即会显示全屏绿色信号或用户自定义图像，可以从视觉上立刻确认被保护内容无法在显示设备上显示。

Annotator 401 具有前面板控制和直观的在屏菜单，可快速地访问各种功能。通过 USB、RS-232 和以太网可实现远程配置和控制。它们还使用 Extron PCS 软件进行配置，此用户友好的应用程序可加快设置及调试，提供实时的操作和监视，并能在同一会话中配置多个 Extron 产品。

特性

输入：一个 HDMI A 型插座

输出：两个 HDMI A 型插座

带高性能解析度转换的 4K/60 4:4:4 硬件注解处理器 — Annotator 401 可让演示者直接在实时演示的视频和画面内容上画、点或添加文字。

支持可选的注解、菜单及光标显示的双路 HDMI 输出 — 两路 HDMI 输出用于驱动主显示器和预览监视器。

直观、可定制的图形化注解用户界面 — 用户友好的屏上显示可快速、轻松地实现注解功能。主要的注解工具包括徒手绘画或画线条、添加矩形或椭圆形、输入文字、演示区域加亮、指向任一对象以及将屏幕用作白板。它提供了各种文字和图片定制选项，如标记点或调整字体的大小和颜色。

采集图像并存储至 U 盘、内存或网盘 — 带注解信息的图像作为实时视频输出的快照，可以被保存到内存、U 盘或网盘中用于存档。

通过网络打印机直接打印捕捉的图像 — Annotator 401 可连接至网络打印机，无需使用 PC 就能直接打印所捕捉的图像。

集成 USB Extender Plus 发送器 — 使用外围设备进行远程注解。与 USB Extender Plus 接收器配对使用时，可通过千兆以太网将信号传输至 600 m (1,980') 远的距离，或通过单根 CATx 电缆点对点传输信号至 100 m (330') 远的距离。

通用 USB 驱动器确保与大部分触摸屏相兼容 — 通用驱动器免去了为大部分触摸界面定制驱动器的需要。

支持 Extron HID 模块库中现有的驱动器

输入和输出支持高达 4K/60 @ 4:4:4 的分辨率，并具有可选择的输出数据速率

支持分辨率从 480i 至 4K/60 @ 4:4:4 的 HDMI 信号

可选择的输出分辨率，从 640x480 至 4096x2160 @ 4:4:4

支持 HDMI 参数标准，包括高达 18 Gbps 的数据速率和高清无损的音频格式

高级 Extron Vector™ 4K 图像解析度转换引擎 — Vector 4K 图像解析度转换引擎专门为高品质的 4K 图像设计，可提供一流的图像升频和降频转换。

最多可连接 32 个设备，支持多用户注解 — 可通过 USB 集线器连接多达 32 个 USB 2 或 5 个 USB 3 定向设备。它适用于需要多个用户同时进行屏上注解的协作应用环境。

支持与多个 Extron USB Extender Plus 系列接收器的 IP 网络连接 — Annotator 401 采用千兆以太网交换机，可通过 IP 网络支持多达 4 台接收器。

支持 USB 3.2 规范和高达 5Gbps 的 USB 数据速率，以及之前的 USB 标准

30 位信号处理 — Vector 4K 视频处理技术可处理每像素 30 位的信号，从而提供最大的灰阶和颜色精确度。这就保留了原始 30 位信号源内容的色彩保真度和图像细节，可减少由带宽导致的色深损失问题。

对分辨率高达 1080i 的信号进行高性能的运动自适应去隔行处理 — Extron 独有的解析度转换引擎可对所有高达 1080i 的隔行信号进行高精确的运动自适应去隔行处理，提供了最佳的图像质量。它能确保再现逐行视频帧，如 1080p/24 内容的全部细节和保真度。

符合 HDCP 2.3 标准 — 确保受保护媒体内容的正常显示，以及与其它符合 HDCP 标准的设备之间的互操作性。

用户可选择的 HDCP 授权

密钥管理器 (Key Minder^®) 持续地验证 HDCP 标准，用于快速、可靠的切换 — Key Minder 在输入和输出设备之间验证并保持持续的 HDCP 内容加密，确保在专业的视音频环境中实现快速、可靠的切换，并允许将一路源信号同时分配至一个或多个显示设备。

EDID 管理器 (EDID Minder^®) 自动地管理已连接设备之间的 EDID 通信 — EDID Minder 确保所有的信号源都能正常开机并可靠地输出内容至显示设备。

支持自定义 EDID 和输出分辨率 — 可通过上传定制的 EDID 文件或捕获来自显示设备或其它终端设备的 EDID 信息，来支持高达 600 MHz 像素时钟的用户自定义输出分辨率。

宽高比控制 — 视频输出的宽高比可以��过选择 FILL（填充）模式进行控制，此模式提供了一个全屏的输出，或者选择 FOLLOW（跟随）模式，它可以保持输入信号的原始宽高比。

HDCP 可视确认 — 当 HDCP 加密内容被发送至一个不符合 HDCP 标准的显示设备时，即会输出全屏的绿色信号，可以从视觉上立刻确认被保护内容无法在显示设备上显示。

HDMI 至 DVI 接口格式校正 — 自动地启用或禁用嵌入的音频和信息帧，并设定正确的色彩空间以匹配 HDMI 和 DVI 显示设备。

自动输入存储 — 此功能激活后，该设备会根据输入的信号自动存储尺寸、位置和图像设置。当再次检测到相同的信号时，就会从内存中自动调用这些图像设置。

输出待机模式 — 当检测到无活动信号输入时，可以设置为自动关闭输出到显示设备的视频和同步信号。这可以使投影机或平板显示器自动进入待机模式，节省电量并延长灯泡或液晶板的使用寿命。

AFL™ - 精确帧锁定 — 一项 Extron 独有的专利技术，可将输出帧率锁定到指定输入上，从而消除由帧率转换引起的图像撕裂现象。

图像冻结控制 — 可通过 RS-232 串行控制、USB、以太网控制或注解图形用户界面 (GUI) 来冻结活动图像。

图像控制特性，包括横向和纵向定位以及尺寸调整

用户预设 — 每路输入的存储预设可用来存储和调用优化的图像设置。

自动 3:2 和 2:2 下拉检测 — 高级电影模式处理技术有助于最大程度地增强电影内容源的图像品质。

用于校准和设置的内部视频测试图案 — 提供多种视频测试图案和音频粉红噪声，有助于显示设备的正确系统设置和校准。

集成音频延时功能 — 嵌入的音频可直通至所有输出，它也可自动延时，以弥补视频处理时所产生的画面延迟问题。

前面板安全锁定 — 除了输入选择外，可将所有前面板功能锁定；而这些功能也可以通过以太网、USB 或 RS-232 控制实现。

以太网监视和控制 — 可通过 LAN、WAN 或 Internet 提供控制和主动性监视。

内置网页 — 通过直观的网络界面，使用标准浏览器进行设备监控。

RS-232 控制端口 — 将串行指令集成到控制系统中。Extron 产品使用 SIS™ - 简单指令集命令协议，这是一组允许快速、轻松编程的基本 ASCII 代码命令。

前面板 LCD 显示屏控制 — 前面板按键及带导航控制的 LCD 菜单系统可简化操作，并能快速访问配置设定。

前面板 USB 配置端口 — 可轻松地进行配置，无需使用后面板。

通过 Extron PCS (产品配置软件) 轻松地进行设置和调试 — 使用一个软件应用程序就可方便地配置多个产品。

经 JITC 认证 — 成功完成了政府机构和其它关键任务环境要求的互操作性和信息保障性测试。

可机架安装的 1U 高、半机架宽金属外壳

随附 LockIt^® Plus 电缆紧固托架 — 将 HDMI 或 USB-C^® 电缆牢牢固定到设备上，无连接断开的风险。

内置 Extron Everlast^® 电源 — 该全球通用型电源具有经验证的高可靠性和低功耗，能够降低运行成本。

Extron Everlast 电源享有 7 年部件和人工保修

可选附件
	USB Extender Plus 系列	用于 USB 外围设备的双绞线延长器
	半机架搁板系统	半机架宽机架搁板和附件
	RSU 129	用于 9.5" 深产品的通用型机架搁板套件
	RSB 129	Basic Rack Shelf for 9.5" Deep Products
	USBC	支持 4K 视频和 60 W 供电的 USB-C^® 5 Gbps 线缆

可选附件

USB Extender Plus 系列

用于 USB 外围设备的双绞线延长器

半机架搁板系统

半机架宽机架搁板和附件

RSU 129

用于 9.5" 深产品的通用型机架搁板套件

RSB 129

Basic Rack Shelf for 9.5" Deep Products

USBC

支持 4K 视频和 60 W 供电的 USB-C^® 5 Gbps 线缆

相似产品
	MGP 641 xi	集成 DTP3 延长功能的 4K/60 HDMI 多窗口处理器
	MGP 641 xi 5K	集成 DTP3 延长功能的 5K 多窗口处理器

相似产品

MGP 641 xi

集成 DTP3 延长功能的 4K/60 HDMI 多窗口处理器

MGP 641 xi 5K

集成 DTP3 延长功能的 5K 多窗口处理器

技术参数

Annotator 401

specification

Frame rate¹

24, 25, 30,, 50, or 60 fps

Chroma sampling¹

4:4:4, 4:2:2, or 4:2:0 (4:2:0 supported on input only)

Color bit depth¹

8 or 10 bits per color

Signal Type

DVI 1.0, HDMI 1.4 and 2.0, HDCP 1.4 and 2.3

Max. video data rate

18 Gbps (6 Gbps per color)

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate* to determine video parameters supported by this data rate.*

Video input

Number/signal type

1 HDMI/DVI

Connectors

1 female HDMI

Horizontal frequency

15 kHz to 270 kHz

Vertical frequency

24 Hz to 240 Hz for resolutions up to 18 Gbps

Resolution range

640x480 through 4096x2160 including 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2K, 3840x2160 (up to 60 Hz), and 4096x2160 (up to 60 Hz)

Standards

DVI 1.0, HDMI 2.0, HDCP 1.4, HDCP 2.3

Video processing

Digital sampling

8 or 10 bits per color; 600 MHz pixel clock maximum

Colors

1.07 billion, (10-bit processing with full 4:4:4 sampling)

Video output

Number/signal type

2 HDMI/DVI

Connectors

2 female HDMI

Power for active cables

2.2 W total power for all HDMI ports
1.1 W max for each HDMI port

Peripheral device power

250 mA per HDMI output

Vertical frequency

23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz, 50 Hz, 59.94 Hz, 60 Hz

Scaled resolution

640x480⁸, 800x600⁸, 1024x768⁸, 1280x768⁸, 1280x800⁸, 1280x1024⁸, 1360x768⁸, 1366x768⁸, 1440x900⁸, 1400x1050⁸, 1600x900⁸, 1680x1050⁸, 1600x1200⁸, 1920x1200⁸, 2048x1200⁸, 2048x1536⁸, 2560x1080⁸, 2560x1440⁸, 2560x1600⁸, 3840x2160^{1,2,3,4,5,6,7,8}, 4096x2160^{1,2,3,4,5,6,7,8}, 480p^7,8, 576p⁶, 720p^3,4,5,6,7,8, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8}, 2K^1,2,3,4,5,8

¹23.98 Hz, ²24 Hz, ³25 Hz, ⁴29.97 Hz, ⁵30 Hz, ⁶50 Hz, ⁷59.94 Hz, ⁸60 Hz

Standards

DVI 1.0, HDMI 2.0, HDCP 1.4, HDCP 2.3

Audio

Supported formats

LPCM up to 7.1/24-bit/192 kHz, Dolby Atmos, Dolby TrueHD, Dolby legacy
formats, DTS-X, DTS-HD Master Audio, DTS 96/24, and DTS legacy formats

Audio input

Number/signal type

1 HDMI embedded audio

Connectors

1 female HDMI

Audio output

Number/signal type

2 HDMI embedded audio

Connectors

2 female HDMI

Images

Resolution range

Up to 4092x2160

Image file formats

BMP, JPG, PNG

Control/remote

Serial control port

1 RS-232 on captive screw connector on back panel

Baud rate and protocol

9600, 8-bit, 1 stop bit, no parity

Pin configuration

1 = TX; 2 = RX; 3 = GND

USB control ports

1 female USB-C on front panel

USB standards

Ethernet over USB (RNDIS)

Ethernet port

1 RJ-45 female connector

Ethernet data rate

10/100/1000 Base-T, half/full duplex with auto detect

Ethernet protocol

ARP, DHCP, DNS, HTTP (redirect), HTTPS, IEEE 802.1X, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, Telnet, UDP/IP

Program control

Extron configuration program for Windows®
Extron Simple Instruction Set™ (SIS)

Storage

4 GB user memory

Control/remote — annotation

Number/signal type

Up to 32 USB 2.0 devices (via hubs)
Up to 5 USB 3.0 devices (via hubs)

Connectors

3 USB type A connectors (2 on rear and 1 on front), 1 RJ-45 female connector

USB standards

USB 3.0, USB 2.0, USB 1.1, USB 1.0 compatible

USB data rates

Low speed (1.5 Mbps), full speed (12 Mbps), high speed (480 Mbps), SuperSpeed (5 Gbps)

USB device ports

Number/signal type

(1) 4-port, USB hub

Connectors

2 female USB 3.2 type A (rear), 1 female USB 3.2 type A (front), 1 female RJ-45 (USB EXT) (rear)

Maximum built-in USB hubs

Minimum built-in USB hubs

Optional built-in USB hubs

1 peripheral emulation, (1) 1:N network pairing

Available USB power

500 mA (front), 150 mA per port (rear)

NOTE	Optional hubs apply only to USB EXT connection.

Interconnection between Annotator 401 and USB Extender Plus Receiver

Connectors

1 female RJ-45

Termination standard

TIA T568B

Signal transmission distance

Direct connection

330' (100 m)

Between network switches

330' (100 m) per connection, up to 5 network switches between the Annotator 401 USB Tx and Rx for a total of 1980' (600 m)

NOTE	The transmission distance varies depending on the type of cable used in the system.

Network

Protocol

Ethernet

Transport

TCP/IP, UDP

All supported

DHCP, DNS, HTTP, HTTPS, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP

Standards

IEEE 802.3u (100Base-T), IEEE 802.3ab (1000Base-T)

IP Configuration

Static IP (default) or DHCP

General

Power supply

Internal: 100-240 VAC, ~ 50-60 Hz

Power consumption

36.6 watts

Thermal dissipation

109.6 BTU/hr

Ambient temperature/humidity

Storage: -40° to +158° F (-40° to +70° C) / 10% to 90%, non condensing
Operating: +32° to +113° F (0° to +45° C) / 10% to 90%, non condensing

Rack mount

Yes, with optional shelf

Enclosure type

Metal

Enclosure dimensions

1.66" H x 8.68" W x 9.5" D (1U high, half rack wide)
(43 mm H x 221 mm W x 242 mm D)
(Depth excludes connectors and knobs.)

Product weight

2.4 lbs (1.1 kg)

Regulatory compliance

UL, c-UL, CE, FCC Class A, VCCI, AS/NZS, ICES, RoHS

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6318-D7)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
60-1731-01	13.3 cm	34.3 cm	36.8 cm	1.93 kg

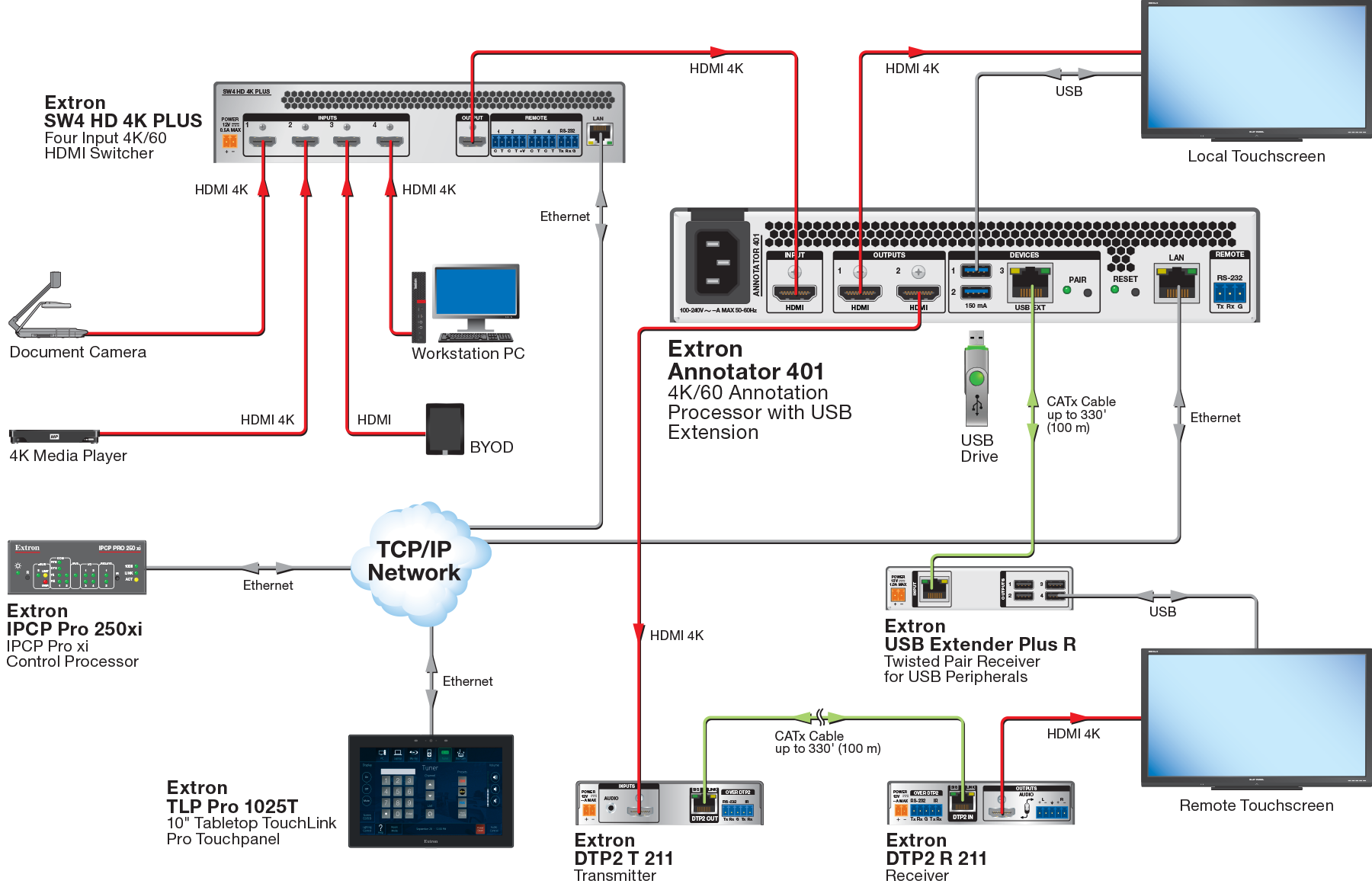

示意图

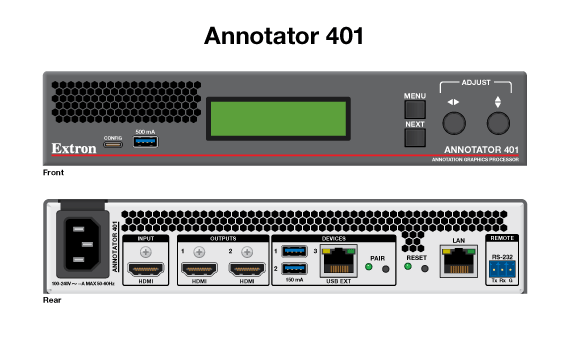

面板图
