SMB 110 系列 最新

用于美式单元产品的表面安装盒
主要特性
  • 可支持标准美式单元尺寸的 Extron 结构化安装产品
  • 雅致的轮廓设计适用于任何安装环境
  • 适用于桌面和讲台应用
  • 提供一到五单元的尺寸
  • 可选的桌面紧固夹套件可固定安装盒而不会损坏桌面，产品编号 #70-1160-12
  • 黑色表面
The Extron SMB 110 系列
型号 产品说明 产品编号
 SMB 111 一单元，黑色 70-1097-01
 SMB 111 One-gang, White 70-1286-01
 SMB 112 两单元，黑色 70-1097-02
 SMB 112 Two-gang, White 70-1286-02
 SMB 113 三单元，黑色 70-1097-03
 SMB 113 Three-gang, White 70-1286-03
 SMB 114 四单元，黑色 70-1097-04
 SMB 114 Four-gang, White 70-1286-04
 SMB 115 五单元，黑色 70-1097-05
 SMB 115 Five-gang, White 70-1286-05
 SMB Table Clamp Kit 用于 SMB 110/111T/210 的 SMB 桌面紧固夹套件，黑色 70-1160-12
 SMB Table Clamp Kit 用于 SMB 110/111T/210 的 SMB 桌面紧固夹套件，白色 70-1160-13

Extron SMB 110 系列表面安装盒可将美式单元的 Extron 结构化产品进行外部安装，包括带 AAP™ 视音频连接模块开口的 MLC Plus 100 AAP MediaLink® 控制器、带直通连接器的 WPD Decorator 型墙面板以及其它 Extron 美式单元 Decorator 型墙面板和 AAP 模块。SMB 110 系列表面安装盒采用雅致的轮廓设计，可适用于任何安装环境，它们能安装在讲台、桌面和其它平面上，并提供便利的连接器接插及控制。可选的 SMB 桌面紧固夹套件可将 SMB 110 安装盒固定到桌子边缘而不会损坏桌面。它们提供耐用的黑色表面。

特性

  • 可支持标准美式单元尺寸的 Extron 结构化安装产品
  • 雅致的轮廓设计适用于任何安装环境
  • 适用于桌面和讲台应用
  • 提供一到五单元的尺寸
  • 可选的桌面紧固夹套件可固定安装盒而不会损坏桌面，产品编号 #70-1160-12
  • 黑色表面
可选附件
  AAP 102 两单元视音频连接安装框架
  AAP 104 四单元视音频连接安装框架
  AAP SuperPlate 系列 用于 HDMI、VGA、立体声音频、网络和 USB 信号的视音频连接模块
  WPB 109 用于 HDMI、VGA 和立体声音频的一单元墙面板 (WPB)
  WPD TP 100 系列 XTP/DTP 直通墙面板 - Decorator 型
  WPD 100 AV 系列 音频、视频和数据直通墙面板 - Decorator 型
相关产品
  AAP 102 两单元视音频连接安装框架
  AAP 104 四单元视音频连接安装框架
  CPM101 1 单元视音频连接安装框架
  MLC Plus 200 MediaLink Plus 控制器
  MLC Plus 50 MediaLink Plus 控制器
  MLC Plus 84 D MediaLink Plus 控制器 - Decorator 型墙面板
相似产品
  EWB 系列 外置式墙面接线盒
  SMB 210 系列 用于 Extron Flex55 和欧式产品的薄型表面安装盒

技术参数

SMB 110 Series
General
   Mounting Enclosure can be placed on a table, surface mounted with the included wood screws, or clamped to a table with an optional Table Clamp Kit.
**Table Clamp range is 0.38" to 2.00" (10 mm - 51 mm)
Compatible with Extron US gang-size wallplates.
   Enclosure type Metal body, high impact plastic end caps.
   Enclosure dimensions
      SMB 111 2.90" W x  4.40" H x 4.35" D (1 gang)
(74 mm W x 112 mm H x 111 mm D)
      SMB 112 4.72" W x 4.40" H x 4.35" D (2 gang)
(120 mm W x 112 mm H x 111 mm D)
      SMB 113 6.53" W x 4.40" H x 4.35" D (3 gang)
(166 mm W x 112 mm H x 111 mm D)
      SMB 114 8.34" W x 4.40" H x 4.35" D (4 gang)
(212 mm W x 112 mm H x 111 mm D)
      SMB 115 10.16" W x 4.40" H x 4.35" D (5 gang)
(258 mm W x 112 mm H x 111 mm D)
   Front angle 115 degrees
   Cable openings
      SMB 111 1x 1.00" x 1.30" (25 mm x 33 mm)
      SMB 112 1x 1.25" x 1.30" (32 mm x 33 mm)
      SMB 113 2x 1.25" x 1.30" (32 mm x 33 mm)
      SMB 114 3x 1.25" x 1.30" (32 mm x 33 mm)
      SMB 115 3x 1.25" x 1.30" (32 mm x 33 mm)
      All models Rear slotted opening: 0.40" H (10 mm H) running the width of each enclosure
   Product weight
      SMB 111 0.5 lbs (0.3 kg)
      SMB 112 0.7 lbs (0.4 kg)
      SMB 113 0.9 lbs (0.4 kg)
      SMB 114 1.1 lbs (0.5 kg)
      SMB 115 1.3 lbs (0.6 kg)
   Vibration ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Environmental Complies with the appropriate requirements of RoHS, WEEE
      Compliance CE
   Product warranty 3 years parts and labor

    NOTE     Specifications are subject to change without notice.
(4161-D4)
装运尺寸和重量
    产品编号 高度 宽度 深度 重量
    70-1097-01 14.0 cm 13.3 cm 8.9 cm 0.37 kg
    70-1286-01 14.0 cm 13.3 cm 8.9 cm 0.37 kg
    70-1097-02 17.8 cm 15.2 cm 10.2 cm 0.5 kg
    70-1286-02 17.8 cm 15.2 cm 10.2 cm 0.5 kg
    70-1097-03 11.4 cm 15.9 cm 18.4 cm 0.51 kg
    70-1286-03 11.4 cm 15.9 cm 18.4 cm 0.51 kg
    70-1097-04 12.1 cm 12.7 cm 28.6 cm 0.61 kg
    70-1286-04 12.1 cm 12.7 cm 28.6 cm 0.63 kg
    70-1097-05 12.1 cm 12.7 cm 28.6 cm 0.71 kg
    70-1286-05 12.1 cm 13.3 cm 28.6 cm 0.7 kg
    70-1160-12 15.2 cm 12.7 cm 6.0 cm 0.27 kg
    70-1160-13 15.2 cm 12.7 cm 6.0 cm 0.27 kg

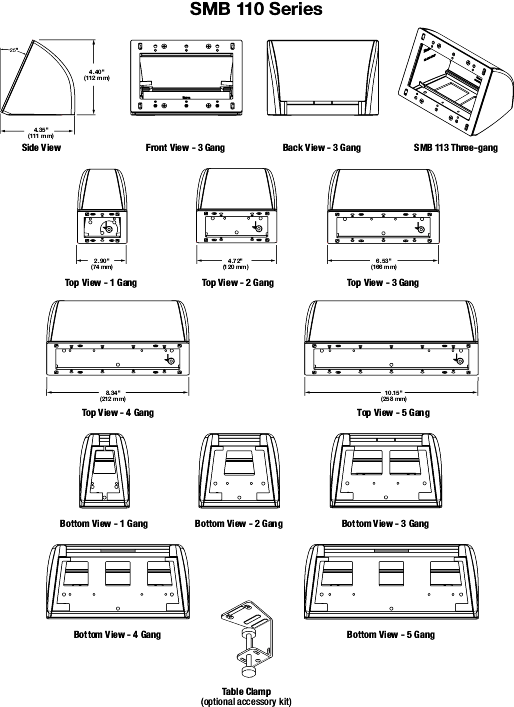

面板图

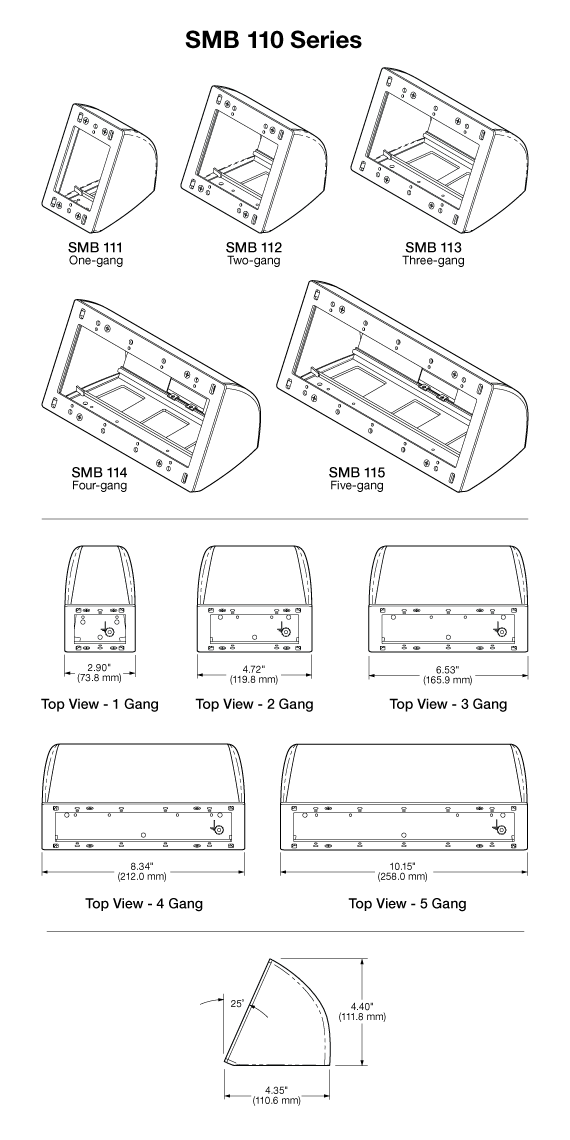

SMB 110 系列 Panel Drawing
