主要特性
-
高性能双链路 DVI 电缆
-
经 1080p/60 验证
-
支持分辨率高达 2560x1600/60 Hz 和 1080p/60 的双链路 DVI-D 信号：
- 达 10.2 Gbps 的数据速率
- 达 60 Hz 的刷新率
- 达 24 位的色深 - 每色 8 位
-
提供的电缆长度从 3' 到 75' (0.9 m 到 22.8 m) 不等
-
长度在 12' 以内的电缆：
- 24 AWG 铜线芯
-
长度为 25' 及以上的电缆：
- 支持将 2560x1600/60 Hz 和 1080p/60 信号传输至 75'
- 22 AWG 铜线芯
| 型号 |
产品说明 |
产品编号 |
|
| DVID DL Pro/35 |
35' (10.6 m) |
26-651-35 |
|
| DVID DL Pro/75 |
75' (22.8 m) |
26-651-75 |
|
| DVID DL Pro/3 |
3' (90 cm) |
26-651-03 |
停产 |
| DVID DL Pro/6 |
6' (1.8 m) |
26-651-06 |
停产 |
| DVID DL Pro/100 |
100' (30.4 m) |
26-651-100 |
停产 |
| DVID DL Pro/12 |
12' (3.6 m) |
26-651-12 |
停产 |
| DVID DL Pro/125 |
125' (38 m) |
26-651-125 |
停产 |
| DVID DL Pro/150 |
150' (45.7 m) |
26-651-150 |
停产 |
| DVID DL Pro/175 |
175' (53.2 m) |
26-651-175 |
停产 |
| DVID DL Pro/200 |
200' (60.9 m) |
26-651-200 |
停产 |
| DVID DL Pro/25 |
25' (7.6 m) |
26-651-25 |
停产 |
| DVID DL Pro/50 |
50' (15.2 m) |
26-651-50 |
停产 |
Extron DVID DL Pro 成品电缆设计用于长距离传输双链路 DVI-D 信号。Extron 品质出众的高性能 DVID DL Pro 电缆支持高达 2560x1600/60 Hz 和 1080p/60 的分辨率。长度在 12' (3.6 m) 以内的电缆采用 24 AWG 铜线芯。长度超过 12' (3.6 m) 的电缆采用 22 AWG 铜线芯，以达到最佳性能表现。DVID DL Pro 成品电缆提供的长度从 3' (90 cm) 到 75' (22.8 m) 不等。
特性
-
高性能双链路 DVI 电缆
-
经 1080p/60 验证
-
支持分辨率高达 2560x1600/60 Hz 和 1080p/60 的双链路 DVI-D 信号：
- 达 10.2 Gbps 的数据速率
- 达 60 Hz 的刷新率
- 达 24 位的色深 - 每色 8 位
-
提供的电缆长度从 3' 到 75' (0.9 m 到 22.8 m) 不等
-
长度在 12' 以内的电缆：
- 24 AWG 铜线芯
-
长度为 25' 及以上的电缆：
- 支持将 2560x1600/60 Hz 和 1080p/60 信号传输至 75'
- 22 AWG 铜线芯
-
镀金触点
-
NEC CL2 等级
|
相似产品
|
| |
HDMI DVI-D 系列 |
长度从 3' 到 50' 不等的标速 HDMI 对 DVI-D 电缆 |
技术参数
-
| DVID DL Pro Cables |
|
| Performance/electrical |
|---|
| Standards | DVI 1.0 |
| Data rate | Supports up to 10.2 Gbps |
| Maximum resolution | 2560x1600 @ 60 Hz |
| Vertical frequency | Supports up to 60 Hz |
| Regulatory compliance | |
| Safety | UL CL2 |
| Temperature rating | Minimum: -25 °C
Maximum: 75 °C |
| Voltage | 30 V |
| Pair impedance | 100 ohms ±10 ohms |
| Attenuation | At 0.825 GHz: <8 dB per 10 m |
| Skew | |
| 12 feet and shorter | |
| Intrapair | ≤300 ps per 10 m |
| Interpair | ≤2.4 ns per 10 m |
| 25 feet and longer | |
| Intrapair | ≤350 ps per 12 m |
| Interpair | ≤2.4 ns per 12 m |
|
| General — physical characteristics |
|---|
| Connector type | 1 male DVI-D dual link to 1 male DVI-D dual link |
| Contacts | Gold plated |
| Material | |
| 12 feet and shorter | Conductors: silver coated, tinned copper
Drain wire: tinned copper
Jacket: PVC |
| 25 feet and longer | Conductors: tinned copper
Drain wire: tinned copper
Jacket: PVC |
| Conductor guage | |
| 12 feet and shorter | Conductors and drain wire: 24 AWG |
| 25 feet and longer | Conductors and drain wire: 22 AWG |
| Connector dimensions | 2.08" L* x 1.55" W x 0.77" thick
(52.07 mm L* x 39.2 mm W x 20.0 mm thick)
*Length includes plug. |
| 12 feet and shorter | |
| Cable outer diameter | 0.45" (11.5 mm) |
| Bend radius | 4.50" (114.3 mm) |
| 25 feet and longer | |
| Cable outer diameter | 0.55" (14.0 mm) |
| Bend radius | 5.50" (140.0 mm) |
 |
| Product warranty | Limited Lifetime Performance |
| NOTE | Dimensions given above exclude the cable length. |
|
| NOTE | Specifications are subject to change without notice. |
|
| (4118-D3) |
| 装运尺寸和重量 |
| 产品编号 |
高度 |
宽度 |
深度 |
重量 |
| 26-651-35 |
9.5 cm |
24.1 cm |
23.8 cm |
2.51 kg |
| 26-651-75 |
12.7 cm |
25.4 cm |
25.4 cm |
5.31 kg |

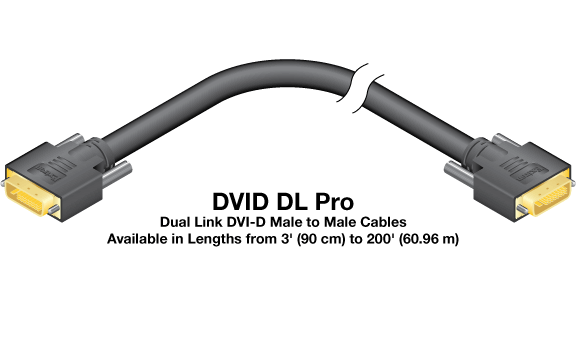

示意图

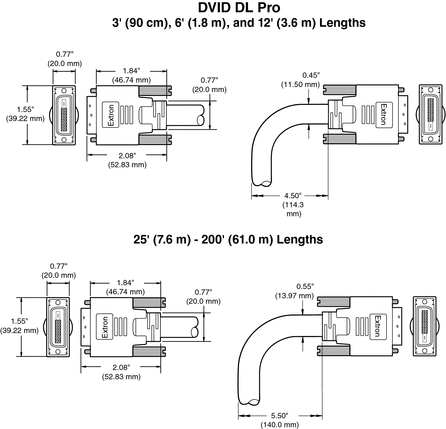

面板图
