主要特性
-
提供一单元至三单元尺寸
-
使用 Flex55 100 安装套件时兼容 Extron Flex55™ 和欧式模块
-
设计可以容纳前面板布线以及收纳来自表面安装布线槽或后墙空间的电缆
-
EWB 210 系列外置墙盒包括用于外部电缆通道的敲孔：
- EWB 211 - 2 个敲孔
- EWB 212 - 4 个敲孔
- EWB 213 - 4 个敲孔
-
可通过 www.extron.com/connectivitybuilder 网站访问连接配置器
-
最新
耐用的白色和/或黑色外观可供选择
| 型号 |
产品说明 |
产品编号 |
| EWB 211 |
一单元；白色 |
70-1131-11 |
| EWB 211 |
一单元；黑色 |
70-1131-21 |
| EWB 212 |
两单元；白色 |
70-1131-12 |
| EWB 212 |
两单元；黑色 |
70-1131-22 |
| EWB 213 |
三单元；白色 |
70-1131-13 |
Extron EWB 210 系列外置墙盒是用于 Flex55 和欧式产品的接线盒。该系列具有足够的深度，可容纳面板布线以及收纳来自表面安装布线槽或后墙空间的电缆。它可以将 Flex55™ 安装套件、MLC 和 NBP EU 控制面板以及其他欧式墙面板产品安装到墙面或他它平面。EWB 210 系列提供一单元至三单元尺寸，表面为耐用的白色和/或黑色。
特性
-
提供一单元至三单元尺寸
— EWB 212 可与两单元产品配合使用，如 Extron MLC Plus 84 EU。
-
使用 Flex55 100 安装套件时兼容 Extron Flex55™ 和欧式模块
-
设计可以容纳前面板布线以及收纳来自表面安装布线槽或后墙空间的电缆
-
EWB 210 系列外置墙盒包括用于外部电缆通道的敲孔：
- EWB 211 - 2 个敲孔
- EWB 212 - 4 个敲孔
- EWB 213 - 4 个敲孔
-
可通过 www.extron.com/connectivitybuilder 网站访问连接配置器
— 直观的在线工具，可提供安装和连接选择以及报价。
-
最新
耐用的白色和/或黑色外观可供选择
|
可选附件
|
| |
One Neutrik Opening |
Flex55 Plate |
| |
Blank Plate |
Flex55 Plate |
| |
Blank Plate – Half Size |
Flex55 Plate |
| |
Two RJ-45 Barrels Female to Female Barrel – CAT 5e |
Flex55 Plate |
| |
带开环孔的固定电缆套件 |
电缆直通 Flex55 模块 |
| |
Flex55 系列电源模块 |
用于 Flex55 及欧式接线盒的 AC 和 USB 电源模块 |
| |
一个 HDMI 插座对 10" 引线上的 HDMI 插座 |
Flex55 Plate |
| |
HDMI Ultra 系列 |
超柔韧极高速 HDMI 电缆 |
| |
MLM 84 Flex55 |
Mounting Kit for MLC Plus 84 EU and Flex55/EU Modules |
| |
One RJ-45 Female to Female Barrel - CAT 5e |
Flex55 Plate |
| |
One 3.5 mm Stereo Mini Jack on Captive Screw |
Flex55 Plate |
| |
Flex55 100 安装套件系列 |
Flex55 安装套件 |
| |
一个 USB A 型插座对 10" 引线上的 USB A 型插座 |
Flex55 Plate |
|
相关产品
|
| |
DTP T EU 232 |
用于欧式接线盒并带音频加嵌功能的 2 路输入 DTP 发送器 |
| |
DTP T EU 4K 231 |
用于 Flex55 和欧式接线盒的 DTP 发送器 |
| |
DTP T EU 4K 331 |
用于 Flex55 和欧式接线盒的长距离 DTP 发送器 |
| |
DTP3 T 202 EU/MK |
用于 USB-C 和 HDMI 信号的 2 路输入 4K/60 DTP3 发送器 - 适合 Flex55 和 EU/MK 接线盒 |
| |
MAAP 200EU 系列 |
用于欧式接线盒的视音频连接安装框架 |
| |
MLC 55 RS EU |
用于欧式接线盒并带 RS-232 和红外显示设备控制的 MediaLink 控制器 |
| |
MLC Plus 84 EU |
MediaLink Plus 控制器 - 欧式墙面板 |
| |
NBP 104 EU |
带 4 个按键的网络按键面板 – Flex55 和 EU 墙面板 |
| |
NBP 108 EU |
带 8 个按键的网络按键面板 – Flex55 和 EU 墙面板 |
| |
NBP VC1 EU |
带音量控制的网络按键面板 - Flex55 和 EU 墙面板 |
| |
NBP VC2 EU |
带双音量控制的网络按键面板 - Flex55 和 EU 墙面板 |
| |
RCP 101 系列 |
用于 SMP 系列产品的远程控制面板 |
| |
RCP 401 系列 |
用于 SMP 401 的远程控制面板 |
| |
XTP T EU 202 |
用于欧式接线盒的 2 路输入发送器 |
|
相似产品
|
| |
EWB 系列 |
外置式墙面接线盒 |
| |
SMB 210 系列 |
用于 Extron Flex55 和欧式产品的薄型表面安装盒 |
技术参数
-
| EWB 200 Series |
|
| General |
|---|
| Mounting | Wall mount
Compatible with Flex55 mounting kits and EU devices |

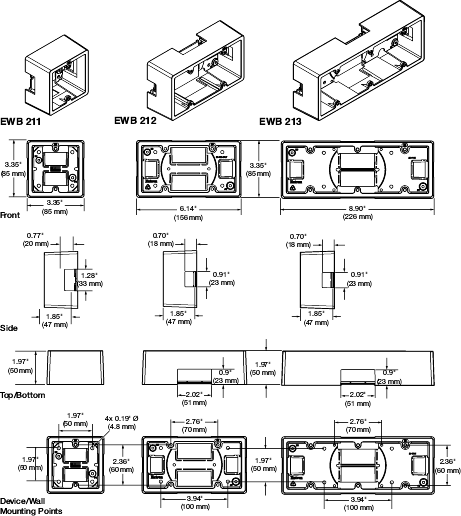

| Enclosure dimensions | |
| EWB 211 | 3.35" H x 3.35" W x 1.97" D
85 mm H x 85 mm W x 50 mm D |
| EWB 212 | 3.35" H x 6.14" W x 1.97" D
(85 mm H x 156 mm W x 50 mm D) |
| EWB 213 | 3.35" H x 8.90" W x 1.97" D
(85 mm H x 226 mm W x 50 mm D) |
| Internal depth | |
| EWB 211 | 1.85" (47 mm) |
| EWB 212 | 1.85" (47 mm) |
| EWB 213 | 1.85" (47 mm) |
| Raceway openings | |
| EWB 211 | Two openings: one on each side |
| EWB 212 | Four openings: top, bottom, one on each side |
| EWB 213 | Four openings: top, bottom, one on each side |
| Material | High impact plastic |
| Product weight | |
| EWB 211 | 0.14 lb (0.06 kg) |
| EWB 212 | 0.24 lb (0.11 kg) |
| EWB 213 | 0.35 lb (0.16 kg) |
| Vibration | ISTA 1A in carton (International Safe Transit Association) |
| Regulatory compliance | CE, RoHS, WEEE |
| Product warranty | 3 years parts and labor |
| NOTE | Specifications are subject to change without notice. |
|
 |
| (5725-D2) |
| 装运尺寸和重量 |
| 产品编号 |
高度 |
宽度 |
深度 |
重量 |
| 70-1131-11 |
5.1 cm |
8.6 cm |
8.6 cm |
0.09 kg |
| 70-1131-21 |
20.3 cm |
25.4 cm |
5.8 cm |
0.09 kg |
| 70-1131-12 |
5.1 cm |
20.3 cm |
27.9 cm |
0.11 kg |
| 70-1131-22 |
20.3 cm |
25.4 cm |
6.4 cm |
0.14 kg |
| 70-1131-13 |
8.9 cm |
22.9 cm |
5.1 cm |
0.45 kg |

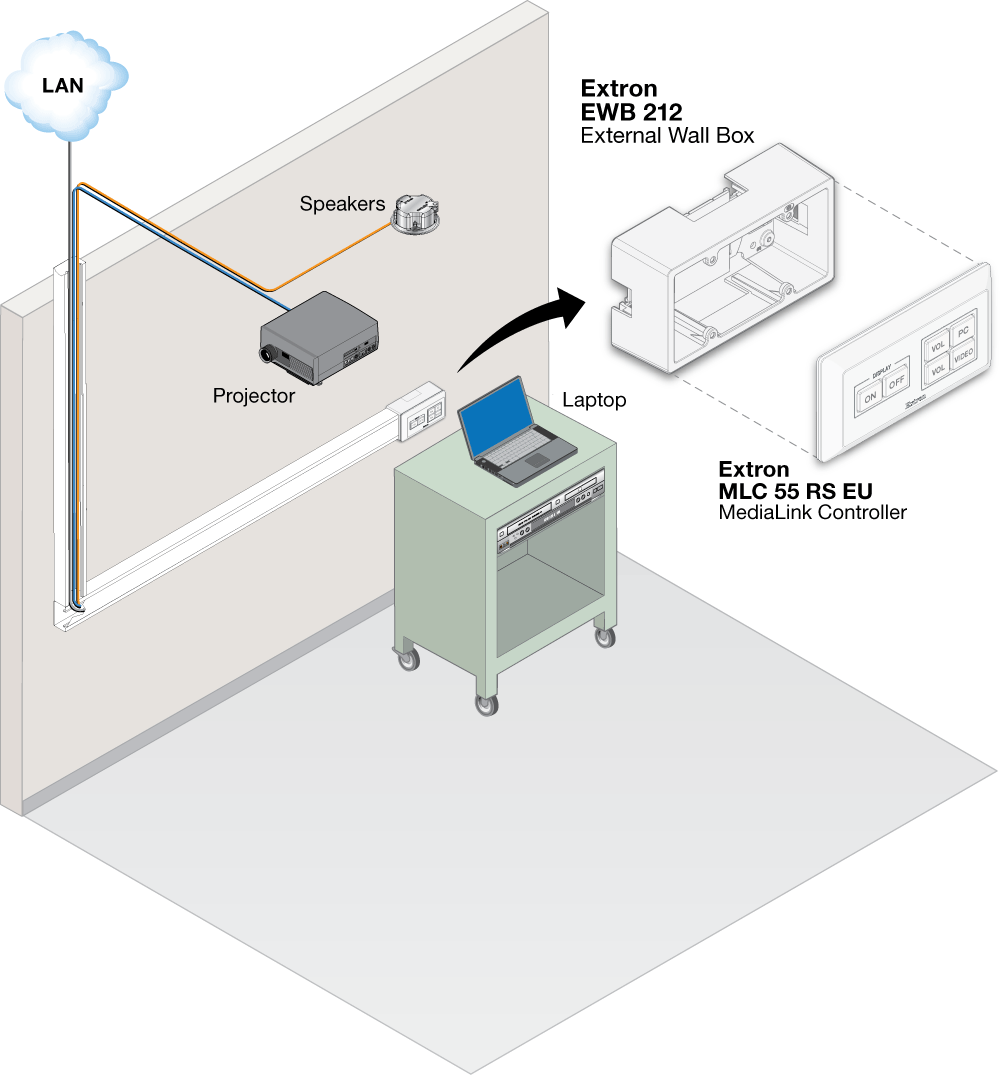

示意图

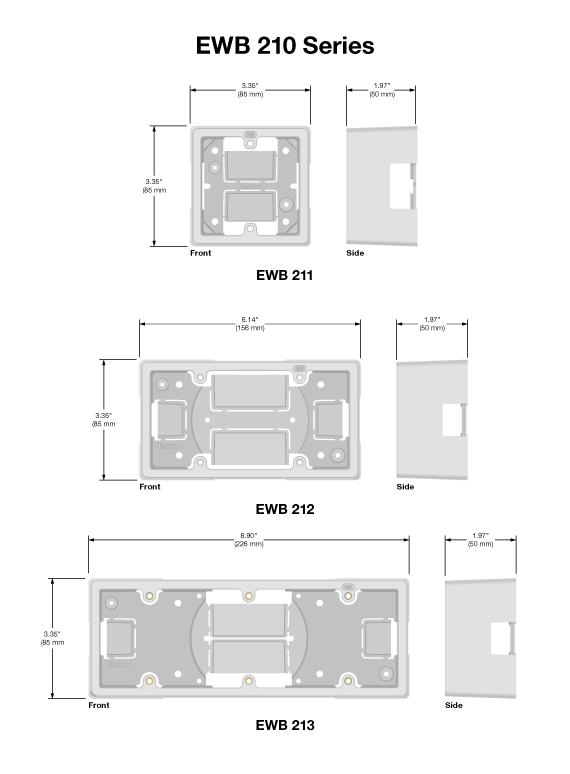

面板图
