主要特性
-
高性能单链路 DVI 电缆
-
经 1080p/60 验证
-
支持分辨率高达1920x1200 @ 60 Hz 和 1080p/60 的单链路 DVI-D 信号
-
提供达 60.9 m (200') 的电缆长度
-
22 AWG 铜线结构
-
镀金触点
| 型号 |
产品说明 |
产品编号 |
|
| DVID SL Pro/75 |
75' (22.8 m) |
26-649-75 |
|
| DVID SL Pro/200 |
200' (60.9 m) |
26-649-200 |
|
| DVID SL Pro/3 |
3' (90 cm) |
26-649-03 |
停产 |
| DVID SL Pro/6 |
6' (1.8 m) |
26-649-06 |
停产 |
| DVID SL Pro/100 |
100' (30.4 m) |
26-649-100 |
停产 |
| DVID SL Pro/12 |
12' (3.6 m) |
26-649-12 |
停产 |
| DVID SL Pro/125 |
125' (38 m) |
26-649-125 |
停产 |
| DVID SL Pro/150 |
150' (45.7 m) |
26-649-150 |
停产 |
| DVID SL Pro/175 |
175' (53.2 m) |
26-649-175 |
停产 |
| DVID SL Pro/25 |
25' (7.6 m) |
26-649-25 |
停产 |
| DVID SL Pro/35 |
35' (10.6 m) |
26-649-35 |
停产 |
| DVID SL Pro/50 |
50' (15.2 m) |
26-649-50 |
停产 |
Extron DVID SL Pro 电缆组件经过精心设计，可支持单链路 DVI-D 信号的高分辨率要求。Extron 品质出众的高性能 DVID SL Pro 电缆支持高达 1920x1200 @ 60 Hz 和 1080p/60 的分辨率。这些电缆采用 22 AWG 铜线结构，可实现最佳的系统性能。在与 Extron HD 4K 101 Plus - 延长器和线路驱动器配合使用时，长度从 22.8 m (75') 到 60.9 m (200') 的电缆为分辨率高达 1920x1200 @ 60 Hz 的单链路 DVI 信号传输提供了理想的解决方案。
特性
-
高性能单链路 DVI 电缆
-
经 1080p/60 验证
-
支持分辨率高达1920x1200 @ 60 Hz 和 1080p/60 的单链路 DVI-D 信号
—
- 数据速率达 4.95 Gbps
- 刷新率为 60 Hz
- 高达 24 位的色深 - 每色 8 位
-
提供达 60.9 m (200') 的电缆长度
—
- 无电缆均衡器可支持最远 22.8 m 的 1920x1200 @ 60 Hz 和 1080p/60 信号传输
- 使用 DVI 101 电缆均衡器可支持长达 60.9 m 的 1920x1200 @ 60 Hz 和 1080p/60 信号传输
-
22 AWG 铜线结构
-
镀金触点
-
NEC CM 等级
注: 长度为90 cm (3') 的电缆是在应力消除装置之间颈对颈进行测量的。长度超过 90 cm (3') 的电缆采用端对端测量，包括连接器。
|
相关产品
|
| |
USBC-DP |
USB-C® 至 DisplayPort 适配器电缆 |
|
相似产品
|
| |
DVID DL Pro 系列 |
长度从 3' 至 75' 不等的双链路 DVI-D 电缆 |
| |
DVID SL Ultra 系列 |
长度从 1.5' 至 15' 不等的超柔韧单链路 DVI-D 电缆 |
| |
HDMI DVI-D 系列 |
长度从 3' 到 50' 不等的标速 HDMI 对 DVI-D 电缆 |
| |
HDMIF-DVIDF |
HDMI 插座对 DVI-D 插座适配器 |
| |
HDMIF-DVIDM |
HDMI 插座对 DVI-D 插头适配器 |
| |
HDMIM-DVIDF |
HDMI 插头对 DVI-D 插座适配器 |
| |
SY DVIAM-RGBHVF |
DVI-A 插头对 BNC 插座适配器 |
| |
USBA-B 系列 |
USB-A 转 USB-B 5 Gbps 电缆 |
技术参数
-
| DVID SL Pro Cables |
|
| Performance/electrical |
|---|
| Standards | DVI 1.0 |
| Data rate | Supports up to 4.95 Gbps |
| Maximum resolution | 1920x1200 @ 60 Hz |
| Vertical frequency | Supports up to 60 Hz |
| Regulatory compliance | |
| Safety | Cable: UL Listed as type CM |
| Temperature rating | Minimum: -25 °C
Maximum: 75 °C |
| Voltage | 30 V |
| Pair impedance | 100 ohms ±10 ohms |
| Attenuation | At 825 MHz: ≤8.2 dB per 10 m, per DVI 1.0 standard |
| FEXT | ≥20 dB per 10 m |
| Skew | |
| 12 feet and shorter | |
| Intrapair | ≤300 ps per 10 m |
| Interpair | ≤2.42 ns per 10 m |
| 25 feet and longer | |
| Intrapair | ≤350 ps per 12 m |
| Interpair | ≤2.42 ns per 12 m |
|
| General — physical characteristics |
|---|
| Connector type | 1 male DVI-D single link to 1 male DVI-D single link |
| Contacts | Gold plated |
| Material | |
| 12 feet and shorter | Conductors: silver coated, tinned copper
Drain wire: tinned copper
Jacket: PVC |
| 25 feet and longer | Conductors: tinned copper
Drain wire: tinned copper
Jacket: PVC |
| Conductor guage | |
| 12 feet and shorter | Conductors and drain wire: 24 AWG |
| 25 feet and longer | Conductors and drain wire: 22 AWG |

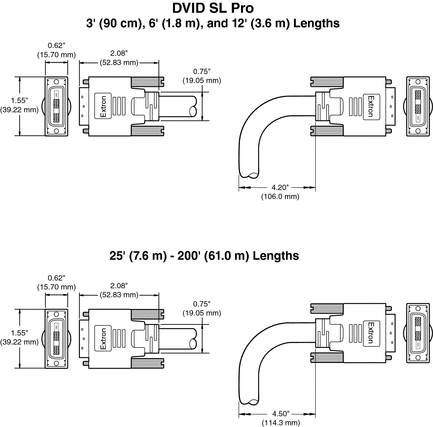

| Connector dimensions | 2.08" L* x 1.55" W x 0.62" thick
(52.07 mm L* x 39.2 mm W x 15.7 mm thick)
*Length includes plug. |
| 12 feet and shorter | |
| Cable outer diameter | 0.30" (10.0 mm) |
| Bend radius | 4.20" (106.0 mm) |
| 25 feet and longer | |
| Cable outer diameter | 0.47" (12.0 mm) |
| Bend radius | 4.50" (114.3 mm) |
 |
| Product warranty | Limited Lifetime Performance |
| NOTE | Dimensions given above exclude the cable length. |
|
| NOTE | Specifications are subject to change without notice. |
|
| (4119-D5) |
| 装运尺寸和重量 |
| 产品编号 |
高度 |
宽度 |
深度 |
重量 |
| 26-649-75 |
10.8 cm |
25.4 cm |
24.1 cm |
3.75 kg |
| 26-649-200 |
14.9 cm |
34.3 cm |
33.0 cm |
9.89 kg |

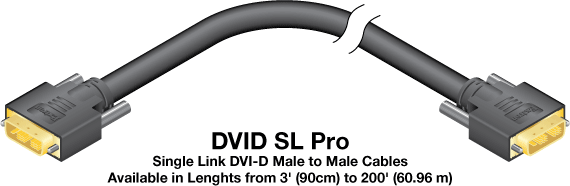

示意图
面板图
