DTP2 T 204

集成 DTP2 发送器的 4 路输入 4K/60 HDMI 切换器
主要特性
  • 通过单根 CATx 屏蔽电缆将 HDMI 和控制信号传输至 100 m (330') 远的距离
  • 支持分辨率高达 4K/60 @ 4:4:4 的计算机和视频信号
  • 各路输入之间的自动切换
  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D、高清无损的音频格式和 CEC
  • 支持 HDR – 高动态范围视频
  • 符合 HDCP 2.3 标准
The Extron DTP2 T 204
型号 产品说明 产品编号
 DTP2 T 204 集成 DTP2 发送器的 4K/60 HDMI 切换器 - 330' (100 m) 60-1626-52

Extron DTP2 T 204 是一款 4 路输入切换器，可通过单根 CATx 屏蔽电缆将 HDMI 和控制信号发送至 100 m (330') 远的 Extron DTP® 功能产品。它具有 4 路 HDMI 输入和 1 路 DTP2 输出。DTP2 T 204 支持分辨率高达 4K/60、4:4:4 色度取样的视频信号，并符合 HDCP 2.3 标准。以太网远程控制功能和触点/状态指示连接大大方便了在专业环境中的集成。易于集成的特性包括 EDID 管理器 (EDID Minder®)、各路输入之间的自动切换以及用于远程视音频设备控制的双向 RS-232 和红外直通。其半机架宽外壳非常适合隐蔽地放置在讲台内、桌下或其它符合应用需求的空间。

DTP2 T 204 能够对数据速率高达 18 Gbps 的 HDMI 视频信号提供可靠的切换和传输，并支持 HDR、高达 12 位的色深、3D 和嵌入的高清无损音频格式。它能自动在各个信号源之间进行切换，从而简化了操作。DTP2 输出可以配置为将视频和嵌入的音频以及双向 RS-232 和红外信号发送至具有 HDBaseT™ 功能的显示设备。

全面的 EDID 管理

为了确保专业的视音频系统预期工作，正确地管理视频信号源与接收设备之间的 EDID 通信极为重要。正确的 EDID 管理使信号源设备能够发送���佳格式与参数的视频和音频信号，以更好地匹配显示设备的功能。错误的 EDID 处理会导致不佳的图像质量、无图像显示或劣质音效。DTP2 T 204 提供了 Extron 独有的工具集和功能，可通过 EDID 进行完整的控制。EDID Minder 软件功能提供了一个 EDID 文件库，可应用于任意视频输入。更多的 EDID 可以从连接的显示器捕获或由用户自己上传。EDID Minder 能通过 PCS 软件轻松进行访问，且 EDID Manager 2.0 是一款可免费下载的 Windows 工具，适用于查看及编辑 EDID 文件。该软件可实现视频格式最优化，并提供色度取样、色深处理以及音频调整功能。编辑的文件可以被保存、添加到文件库或轻松地应用于系统设备上。

可简化集成的特性

DTP2 T 204 根据显示设备的 EDID 自动地调整色深，防止信号源与显示设备之间的颜色兼容性问题。前面板 LED 指示灯对 HDCP 验证及每路输入和输出的信号存在状态提供了可视确认。如果 HDCP 加密内容被发送至一个不符合标准的显示设备时，输出的全屏绿色信号就会说明被保护内容无法在显示设备上显示。

该 DTP2 切换器提供更多方便且易于集成的特性，有助于简化安装。它能够对来自控制系统、用于视音频设备控制的双向
RS-232 和红外信号同时进行传输。切换器也可通过屏蔽双绞线电缆，由具有 DTP2 功能的产品远程供电。此外，它还可配置为向连接的 DTP2 接收器供电，允许两台设备共用一个电源。

方便的控制选项包括前面板控制，RS-232、以太网和带状态指示输出的触点闭合。DTP2 T 204 使用 Extron PCS (产品配置软件) 进行配置，它提供了一个用户友好的图形用户界面，能够非常方便地进行导航。该软件应用程序可加快设置和调试，提供实时的操作和监视，并能在同一会话中配置多个设备。此外，内置网页提供了系统状态和设置页面，同时可使用标准浏览器进行设备监控和故障诊断。

DTP 系列产品

DTP2 T 204 能与 Extron DTP CrossPoint® 演示矩阵切换器或其它具有 DTP 功能的产品集成，以支持远端的信号源设备。

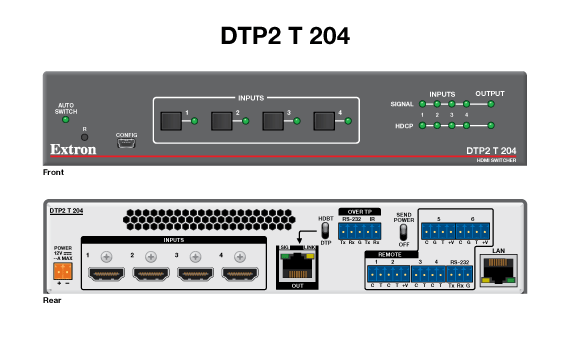

该设备容纳在 1U 高、半机架宽的金属外壳内。

Extron 建议使用 Extron 经验证的 XTP DTP 24 屏蔽双绞线电缆、RJ-45 屏蔽插头、插座和耦合器，与 Extron DTP 系列产品配合使用能够提供最佳的信号传输。XTP DTP 24 电缆支持 475 MHz，采用 SF/UTP 设计，4 根非屏蔽 24 AWG 双绞线导体包裹在整体编织网和铝箔屏蔽层内，提供了出色的性能表现和抗噪能力。
