DTP2 R 212

带音频解嵌功能的 4K/60 HDMI DTP2 接收器和切换器
主要特性
  • 通过单根 CATx 屏蔽电缆在 100 m (330') 远的距离上接收 HDMI 以及控制和模拟音频信号
  • HDMI 输入可连接至本地信号源，如笔记本电脑或 ShareLink 无线协作式网关
  • 支持分辨率高达 4K/60、4:4:4 的计算机和视频信号
  • 各路输入之间的自动切换
  • 支持 HDMI 2.0 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D、高清无损的音频格式和 CEC
  • 符合 HDCP 2.3 标准
The Extron DTP2 R 212
型号 产品说明 产品编号
 DTP2 R 212 HDMI 4K/60 接收切换器 - 100 m (330') 60-1588-52
 DTP2 R 212 SA 带放大器的 HDMI 4K/60 接收切换器 - 100 m (330') 60-1588-53 停产

Extron DTP2 R 212 是一款数字双绞线接收器，可与 Extron 具有 DTP® 功能的产品配合使用，通过单根 CATx 屏蔽电缆将 HDMI、音频以及双向控制信号传输至 100 m (330') 远的距离。它包括 1 路 DTP2 输入、1 路用于本地视频信号源的 HDMI 输入和 1 路 HDMI 输出。该接收器支持分辨率高达 4K/60、4:4:4 色度取样的视频信号，并符合 HDCP 2.3 标准。音频解嵌和以太网远程控制功能大大方便了在专业环境中的集成。易于集成的特性包括 EDID Minder®、各路输入之间的自动切换以及用于远程视音频设备控制的双向 RS-232 和红外直通。

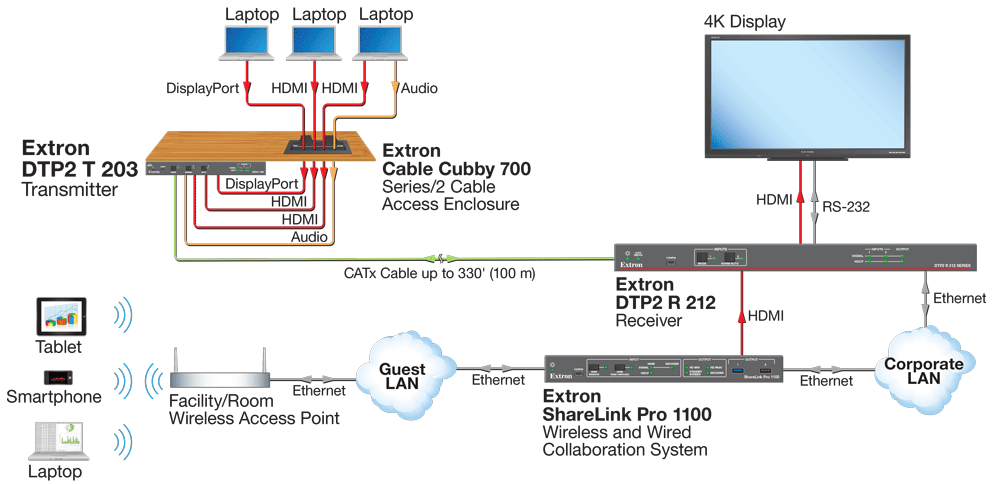

DTP2 R 212 能够对数据速率高达 18 Gbps 的 HDMI 信号进行可靠的长距离传输，并支持 HDR、高达 12 位的色深、CEC 和嵌入的高清无损音频格式。本地 HDMI 输入能连接显示器端的另一个视频信号源，在显示器需要支持本地协作设备和远程信号源的 BYOD 应用环境中，这一点尤为有用。DTP2 R 212 还能通过屏蔽双绞线为 DTP2 发送器远程供电，使两台设备共用一个电源。

为了增强及简化设备的集成，确保最佳的系统性能，DTP2 R 212 接收器采用了 Extron EDID Minder，它可自动地管理并保持信号源之间持续的 EDID 通信，确保信号源能正常开机并可靠地输出内容至显示设备。

专有的音频特性

DTP2 R 212 具有低音、高音和音量控制。立体声输出可选择作为解嵌或直通的平衡或非平衡模拟音频信号，并采用螺丝锁定器接口输出。可通过同一根屏蔽双绞线电缆将模拟音频与视频和控制信号一起进行传输，无需使用单独的电缆。

通用性控制

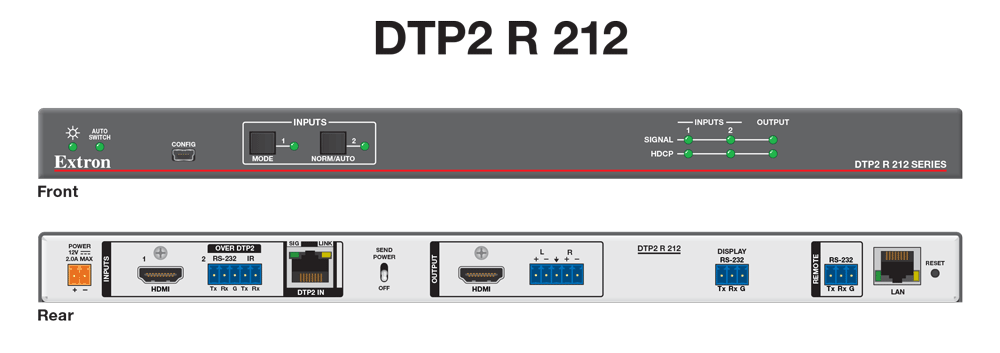

DTP2 T 212 提供更多方便且易于集成的特性，有助于简化安装。前面板具有输入选择按键和 6 个 LED 指示灯，可对输入和输出信号及 HDCP 的存在状态进行指示。自动切换功能可对讲台内的设备或对显示设备提供简单、直观的操作。当有多路活动信号输入时，可对切换的优先级进行配置。它还提供了内置网页来监视设备的状态。

DTP2 R 212 可通过以太网将 RS‑232 插入到 DTP2 端口，或插入到专用于显示设备控制的独立 RS‑232 端口。这就能够对连接至远程 DTP2 发送器及本地显示器的设备进行系统电平控制。

设置和配置

DTP2 R 212 使用 Extron PCS (产品配置软件) 进行配置，它具有易于使用的 GUI，能够非常方便地进行导航。该软件应用程序可加快设置和调试，提供实时的操作和监视，并能在同一会话中配置多个设备。DTP2 接收器能与 Extron DTP CrossPoint® 演示矩阵切换器或其它具有 DTP 功能的产品集成，以支持远端设备。

该接收器采用 1" (2.5 cm) 高、3/4 机架宽金属外壳，其薄型外壳可进行隐蔽的安装。

Extron 建议使用 Extron 经验证的 XTP DTP 24 屏蔽双绞线电缆、RJ-45 屏蔽插头、插座和耦合器，与 Extron DTP 系列产品配合使用能够提供最佳的信号传输。XTP DTP 24 电缆支持 475 MHz，采用 SF/UTP 设计，4 根非屏蔽 24 AWG 双绞线导体包裹在整体编织网和铝箔屏蔽层内，提供了出色的性能表现和抗噪能力。
