DTP2 T 212

集成 DTP2 发送器和 HDMI 输出的 2 路输入 4K/60 HDMI 切换器
主要特性
  • 通过单根 CATx 屏蔽电缆将 HDMI 以及控制和模拟音频信号传输至 100 m (330') 远的距离
  • DTP2 和 HDMI 输出
  • 支持分辨率高达 4K/60、4:4:4 的计算机和视频信号
  • 各路输入之间的自动切换
  • 模拟立体声音频加嵌
  • 支持 HDMI 2.0b 参数标准，包括高达 18 Gbps 的数据速率、HDR、高达 12 位的色深、3D 和高清无损的音频格式

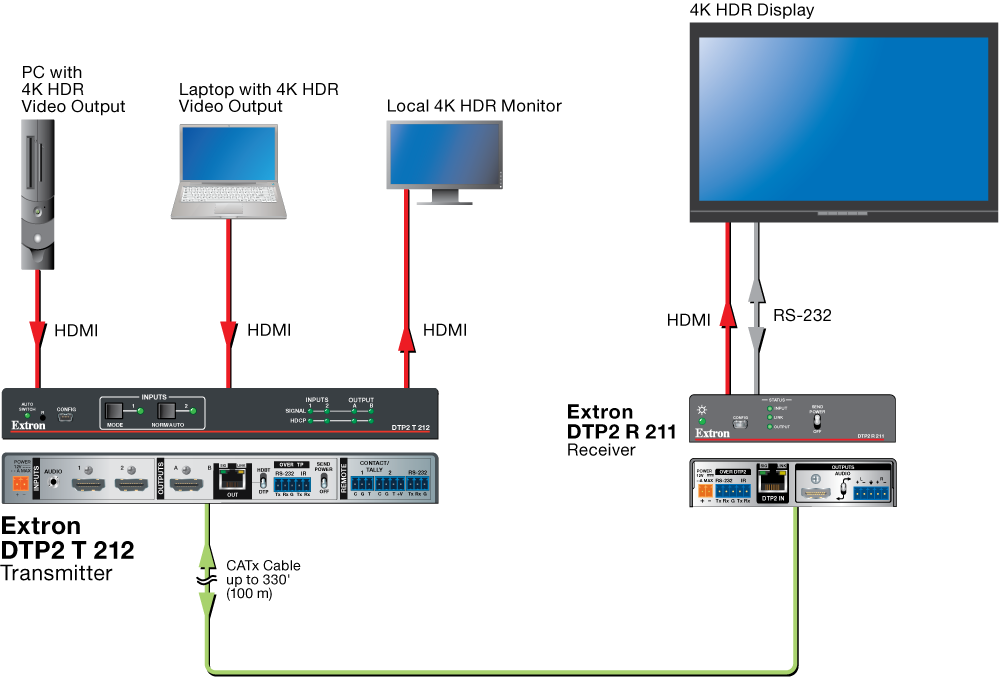

The Extron DTP2 T 212
型号 产品说明 产品编号
 DTP2 T 212 2 路 4K/60 HDMI 切换器 – 100 m (330') 60-1587-52

Extron DTP2 T 212 是一款 2 路输入发送器，可通过单根 CATx 屏蔽电缆将 HDMI、音频和控制信号发送至 100 m (330') 远的 Extron DTP® 功能产品。它具有 2 路 HDMI 输入、1 路 DTP2 输出和 1 路 HDMI 输出。它支持分辨率高达 4K/60、4:4:4 色度取样的视频信号，并符合 HDCP 2.3 标准。音频加嵌和 RS‑232 远程控制功能大大方便了在专业环境中的集成。易于集成的特性包括 EDID Minder®、各路输入之间的自动切换以及用于远程视音频设备控制的双向 RS-232 和红外直通。其薄型外壳非常适合隐蔽地放置在讲台、桌下或其它符合应用需求的空间。

DTP2 T 212 能够对数据速率高达 18 Gbps 的 HDMI 信号进行可靠的长距离传输，并支持 HDR、高达 12 位的色深、3D 和嵌入的高清无损音频格式。输出可配置为同时进行操作，HDMI 输出也能分配到任一路 HDMI 输入，以支持本地显示器。此外，DTP2 输出可以配置为将视频和嵌入的音频信号以及双向 RS-232 和红外信号发送至具有 HDBaseT 功能的显示设备。它可在信号源和显示设备之间保持持续的 EDID 和 HDCP 的 DDC 通信，确保了设备间的兼容性和最佳的信号传输。

可简化集成的特性

为了增强及简化设���的集成，确保最佳的系统性能，DTP2 T 212 采用了 Extron EDID Minder，它可自动地管理并保持信号源之间持续的 EDID 通信，确保信号源能正常开机并可靠地输出内容至显示设备。

DTP2 T 212 根据显示设备的 EDID 自动地调整色深，防止信号源与显示设备之间的颜色兼容性问题。前面板 LED 指示灯对 HDCP 验证及每路输入和输出的信号存在状态提供了可视确认。如果 HDCP 加密内容被发送至一个不符合标准的显示设备时，即会输出全屏的绿色信号，可以从视觉上立刻确认被保护内容无法在显示设备上显示。

DTP2 T 212 将立体声模拟音频信号发送至 DTP® 矩阵切换器、切换器或信号处理器。模拟立体声音频信号可选择性加嵌到数字视频输出信号。DTP2 T 212 可设置为传输嵌入的数字音频、加嵌模拟音频或者在未检测到数字音频信号时自动加嵌模拟音频。可通过同一根屏蔽双绞线电缆将模拟音频与视频和控制信号一起进行传输，无需使用单独的电缆。

DTP2 T 212 提供更多方便且易于集成的特性，有助于简化安装。它能够对来自控制系统、用于视音频设备控制的双向 RS-232 和红外信号同时进行传输。DTP2 T 212 可通过屏蔽双绞线电缆，由具有 DTP2 功能的产品远程供电。此外，它还可配置为向连接的 DTP2 接收器供电，允许两台设备共用一个电源。

方便的控制选项包括前面板控制，RS-232 和带状态指示输出的触点闭合。DTP2 T 212 使用 Extron PCS (产品配置软件) 进行配置，它具有易于使用的 GUI，能够非常方便地进行导航。该软件应用程序可加快设置和调试，提供实时的操作和监视，并能在同一会话中配置多个设备。

DTP 系列产品

DTP2 T 212 能与 Extron DTP CrossPoint® 演示矩阵切换器或其它具有 DTP 功能的产品集成，以支持远端的信号源设备。该发送器容纳在 1"
(2.5 cm) 高、半机架宽的金属外壳内。薄型设计使其能够隐蔽地放置在讲台和桌子下面。

Extron 建议使用 Extron 经验证的 XTP DTP 24 屏蔽双绞线电缆、RJ-45 屏蔽插头、插座和耦合器，与 Extron DTP 系列产品配合使用能够提供最佳的信号传输。XTP DTP 24 电缆支持 475 MHz，采用 SF/UTP 设计，4 根非屏蔽 24 AWG 双绞线导体包裹在整体编织网和铝箔屏蔽层内，提供了出色的性能表现和抗噪能力。
