DSC 12G-HD A 最新

支持立体声音频的 12G-SDI 至 HDMI 图像解析度转换器

主要特性

多速率 SDI 至 HDMI 视频图像解析度转换
支持 12G-SDI、6G-SDI、3G-SDI 及 HD-SDI 信号，数据速率可从 1.48 Gbps 至 11.88 Gbps
高级 Extron Vector™ 4K 图像解析度转换引擎
徽标图像抠图与显示
可选输出分辨率范围：640x480 至 4K/60
音频加嵌

型号	产品说明	产品编号
DSC 12G-HD A	12G-SDI 至 HDMI 图像解析度转换器	60-2061-01

Extron DSC 12G-HD A 是一款高性能多格式 SDI 至 HDMI 图像解析度转换器。它将 12G-SDI、6G-SDI、3G-SDI 和 HD-SDI 转换为 HDMI 信号，可接受并能将 SMPTE 视频分辨率从 720p 转换至 4K/60。用户可选择最高 4K/60 的多种输出分辨率，或使用自定义输出分辨率。它采用 Extron 专有的 Vector™ 4K 图像解析度转换引擎，可满足关键品质的 4K 应用环境。SDI 或模拟音频输入信号可通过 HDMI 和模拟音频输出端口输出。该设备配备一路 SDI 输入环出，可对 1080i 信号进行运动自适应去隔行处理，支持深色处理和无缝上游切换，并且可以显示徽标图像以用于屏幕消息和企业品牌标识管理，便于在高要求的专业环境中实现无缝集成。

Vector 4K 图像解析度转换

DSC 12G-HD A 采用 Extron Vector™ 4K 图像解析度转换技术，它由 Extron 自主研发，提供了最佳品质的图像升频和降频转换。Vector 4K 引擎集成整套图像处理算法，能够以 30 位精度处理实现毫不妥协的图像解析度转换性能。它为标清及高达 4K 的高清信号提供清晰、准确的图像解析度转换，并且在对 4K 源信号进行降频转换以适应较低分辨率的显示器时也不会丢失关键的图像细节。

DSC 12G-HD A 提供多种上游切换效果，包括冻结/淡入淡出（新检测到的输入源淡入时，前一输入源的最后冻结帧逐渐淡出）、黑屏切换和黑屏渐变等。可选的填充 (FILL) 和跟随 (FOLLOW) 模式可用于设置所需的视频宽高比。FILL 模式提供了全屏输出，而 FOLLOW 模式则保留了信号的原始宽高比。

音频灵活性

DSC 12G‑HD A 提供增强的音频功能，包括 HDMI 音频嵌入、输入增益与衰减控制以及输入音频静音。为满足应用需求，该图像解析度转换器可将模拟音频信号或来自 SDI 输入的多达四对 AES 音频通道加嵌到 HDMI 输出。DSC 12G‑HD A 支持模拟立体声输入的增益与衰减调节以及静音功能。

显示自定义图像和徽标

DSC 12G-HD A 可方便地上传自定义图像，并在视频输入端达到预设闲置时间后，或在各演示间隙输入信号断开时作为屏保显示。

自定义图形徽标（��如公司徽标）可插入到任何演示文稿中。它提供多种关键特效，且徽标可放在屏幕上的任意位置。

多种控制和操作选项

DSC 12G‑HD A 配备前面板控制按钮，可快速访问各项功能。本地和远程配置与控制可通过 USB 和以太网实现。屏幕菜单可控制设备的各项功能和设置，包括快速访问关键参数，例如输入和输出视频格式及分辨率。此外，前面板 LED 指示灯可直观地显示输入输出信号格式和信号存在状况。DSC 12G‑HD A 采用 1"、半机架宽的金属外壳，能方便地集成到各类环境中。

特性

多速率 SDI 至 HDMI 视频图像解析度转换 — DSC 12G-HD A 可实现高品质的信号格式与视频分辨率转换，并支持音频嵌入功能。

支持 12G-SDI、6G-SDI、3G-SDI 及 HD-SDI 信号，数据速率可从 1.48 Gbps 至 11.88 Gbps — DSC 12G-HD A 支持 720p 至 4K/60 的视频格式。它符合 SMPTE 292M、SMPTE 424M、SMPTE ST-2081 和 SMPTE ST-2082 数字视频标准。

高级 Extron Vector™ 4K 图像解析度转换引擎 — Vector™ 4K 图像解析度转换引擎专为高品质的 4K 图像设计，可提供一流的图像升频和降频转换。

徽标图像抠图与显示 — 徽标图形可以叠加到实时视频输出上。可将 BMP、JPG、PNG 或 TIFF 格式的徽标图片上传至该设备，并支持高达 4K 分辨率的全屏图像显示，以消除演示文稿之间的视频丢失现象。

可选输出分辨率范围：640x480 至 4K/60 — 从 640x480 到 4096x2160 的可选视频输出分辨率。

支持自定义输出分辨率 — 可通过上传定制的 EDID 文件或捕获来自显示设备或其他终端设备的 EDID 信息，来支持高达 600 MHz 像素时钟的用户自定义输出分辨率。

AFL™ - 精确帧锁定 — 一项 Extron 专有的技术，可将输出帧率锁定至输入帧率，从而消除因帧率转换导致的画面卡顿现象。

音频加嵌 — 模拟音频或来自 SDI 输入的多达四对 AES 音频通道可加嵌到 HDMI 输出。

音频解嵌 — 双声道 LPCM SDI 音频可以被提取到模拟音频输出，或多通道音频流格式被路由到 HDMI 输出。

宽高比控制 — 视频输出的宽高比可以通过选择 FILL 填充模式（提供全屏输出）或 FOLLOW 跟随模式（保留输入信号的原始宽高比）进行控制。

显示用户自定义的图像用作屏保、企业品牌展示及徽标插入 — 用户加载的自定义图像可在视频输入端达到预设闲置时间后，或在各演示间隙输入信号断开时作为屏保显示。

图像冻结控制 — 可通过以太网或 USB 来冻结活动图像。

自动输入存储 — 此功能激活后，该设备会根据输入的信号自动存储尺寸、位置和图像设置。当再次检测到相同信号时，就会从内存中自动调用这些图像设置。

可选输出色彩空间 — 色彩空间可设置为 RGB 或分量视频。

对 1080i 信号进行运动自适应去隔行处理 — 对所有 1080i 隔行信号进行先进的去隔行处理，提供了最佳的图像质量。

自动 3:2 和 2:2 下拉检测 — 先进的电影模式处理技术，可最大限度提升 1080i 电影信号源的图像质量。

缓冲环出端口的输入均衡与时钟恢复 — 自动均衡输入的 SDI 信号，并对缓冲环出信号进行重整与恢复。

HDMI 至 DVI 接口格式校正 — 自动启用或禁用嵌入式音频和信息帧，并设置正确的色彩空间以实现与 HDMI 和 DVI 显示器的正确连接。

屏幕菜单 — 直观的屏幕菜单，可通过前面板控件进行简单的系统设置。输入和输出视频格式等关键参数可在“初始快速设置”界面上方便地进行分组，而其他界面则提供对设备其他功能和设置的全面控制。

图像亮度、对比度和细节控制，以及水平和垂直定位、过扫和尺寸调整

用户预设 — 内存预设功能可用于存储和调用优化后的图像设置。

用于校准和设置的内部视频测试图案和粉红噪声生成器 — 图像解析度转换器提供了多种视频测试图案和音频粉红噪声，有助于显示设备的正确系统设置和校准。

音频输入增益及衰减 — 模拟立体声输入的增益及衰减均可调节。

输出音量控制 — 为模拟及 HDMI 嵌入式音频输出提供主音量控制。

集成音频延迟 — 音频输出会自动延迟，以补偿视频处理所导致的画面延迟。

可选的音频静音 — HDMI 嵌入式和模拟音频输出可独立静音。

输出待机模式 — 该设备可设置为在未检测到活动输入信号时自动关闭输出到显示设备的视频和同步信号。这使得投影仪或平板显示器能够自动进入待机模式，从而节省电量并延长灯泡或面板的使用寿命。

省电模式 — DSC 12G-HD A 在闲置状态下可进入低功耗待机模式以节省能源。

符合 Ecofficient 一级能效标准 — 支持节能且可外部控制的待机模式，在设备闲置时可自动进入低功耗状态。

前面板安全锁定 — 锁定所有前面板功能；而所有功能均可通过以太网和 USB 访问。

以太网监测和控制 — 可通过局域网 (LAN) 或广域网 (WAN) 实现控制和主动性监测。系统配备直观的网页界面，用于系统监控和固件更新。

内置网页 — 支持通过标准浏览器，在直观的网络界面下进行监控、故障诊断和固件升级。

前面板 USB-C® 配置端口 — 可轻松进行配置，无需使用后面板。

显示信号格式、存在和电源状态的 LED 指示灯 — 提供系统状态的可视指示，可对关键性能参数进行实时的反馈和监控。

通过 Extron PCS (产品配置软件) 轻松地进行设置和调试 — 使用单个软件应用程序就可方便地配置多个产品。

1"、半机架宽金属外壳

随附 LockIt^® Plus 电缆紧固托架 — 将 HDMI 或 USB-C^® 电缆牢牢固定到设备上，无连接断开的风险。

内置 Extron Everlast™ 电源 — 该全球通用型电源具有经验证的高可靠性和低功耗，能够降低运行成本。

Extron Everlast 电源享有 7 年部件和人工保修

可选附件
	HDMI Ultra 系列	超柔韧极高速 HDMI 电缆
	USBC	支持 4K 视频和 60 W 供电的 USB-C^® 5 Gbps 线缆
	RSU 129	用于 9.5" 深产品的通用型机架搁板套件
	RSB 129	Basic Rack Shelf for 9.5" Deep Products
	MBU 123	用于 1/8、1/4 和 1/2 机架宽产品的薄型安装套件
	RFF 系列	基础型机架空白面板套件

可选附件

HDMI Ultra 系列

超柔韧极高速 HDMI 电缆

USBC

支持 4K 视频和 60 W 供电的 USB-C^® 5 Gbps 线缆

RSU 129

用于 9.5" 深产品的通用型机架搁板套件

RSB 129

Basic Rack Shelf for 9.5" Deep Products

MBU 123

用于 1/8、1/4 和 1/2 机架宽产品的薄型安装套件

RFF 系列

基础型机架空白面板套件

相似产品
	DSC HD-12G A	支持立体声音频的 HDMI 至 12G-SDI 图像解析度转换器

相似产品

DSC HD-12G A

支持立体声音频的 HDMI 至 12G-SDI 图像解析度转换器

技术参数

DSC 12G-HD A

specifications

Max. 4K Capabilities
Resolution and Refresh Rate	Chroma Sampling	Max. Bit Depth per Color
4096x2160 at 60 Hz	4:4:4	8 bit
3840x2160 at 60 Hz		8 bit
4096x2160 at 30 Hz		10 bit
3840x2160 at 30 Hz		10 bit

Frame rate¹

24, 25, 30, 50, or 60 fps

Chroma sampling¹

4:4:4, 4:2:2 (only 4:2:2 supported on input)

Color bit depth¹

8 or 10 bits per color (10 bits only for input)

Signal Type

DVI 1.0, HDMI 1.4 and 2.0, HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI

Max. video data rate

HDMI: 18 Gbps (6 Gbps per color)
SDI: 11.88 Gbps

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate* to determine video parameters supported by this data rate.*

Video input

Number/signal type

1 SDI (12G/6G/3G/HD-SDI)
1 loop output

Connectors

2 female BNC

Nominal level

0.8 Vp-p with no offset

Minimum/maximum levels

0.5 - 1.0 Vp-p with no offset

Impedance

75 ohms

Horizontal frequency

12 kHz to 135 kHz

Vertical frequency

24 Hz to 60 Hz

Equalization

Automatic

BNC cable length

12G-SDI: 70 meters (230 feet)
6G-SDI: 90 meters (295 feet)
3G-SDI: 180 meters (500 feet)
HD-SDI: 240 meters (787 feet)

NOTE	Transmission distance varies depending on the signal resolution and on the type of cable and source device used in the system.

Standards

SMPTE 292M

(1.485 and 1.485/1.001 Gbps) HDTV
720p @ 23.93/24/25/29.97/30/50/59.94/60 Hz
1080i @ 50/59.94/60 Hz
1080p @ 23.98/24/25/29.97/30 Hz

SMPTE 424M

(2.97 and 2.97/1.001 Gbps) Level A
1080p @ 50/59.94/60 Hz
2K @ 23.98/24/25/50/59.94/60 Hz

SMPTE ST-2081

(5.94 and 5.94/1.001 Gbps)
3840/4096 x 2160 @ 23.98/24/25/29.97/30 Hz

SMPTE ST-2082

(11.88 and 11.88/1.001 Gbps)
3840/4096 x 2160 @ 50/59.94/60 Hz

Video processing

Digital sampling

8 or 10 bits per color; 600 MHz pixel clock maximum

Colors

1.07 billion (10-bit processing with full 4:4:4 sampling)

Video output

Number/signal type

1 HDMI/DVI

Connectors

1 female HDMI type A

Power for active cables

1.1 watts max. for the HDMI port

Peripheral device power

250 mA on the HDMI output

Vertical frequency

23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz, 50 Hz, 59.94 Hz, 60 Hz

Scaled resolutions

640x480⁸, 800x600⁸, 1024x768⁸, 1280x768⁸, 1280x800⁸, 1280x1024⁸, 1360x768⁸, 1366x768⁸, 1440x900⁸, 1400x1050⁸, 1600x900⁸, 1680x1050⁸, 1600x1200⁸, 1920x1200⁸, 2560x1080⁸, 2560x1440⁸, 2048x1200⁸, 2048x1536⁸, 2560x1600⁸, 3840x2160^{1,2,3,4,5,6,7,8}, 4096x2160^{1,2,3,4,5,6,7,8}, and custom 1-5.
480p^7,8, 576p⁶, 720p^{1,2,3,4,5,6,7,8}, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8}, and 2K (2048x1080)^{1,2,3,4,5,6,7,8}

¹= 23.98 Hz, ²= 24 Hz, ³= 25 Hz, ⁴= 29.97 Hz, ⁵= 30 Hz, ⁶= 50 Hz, ⁷= 59.94 Hz, ⁸= 60 Hz

Output cable length

At 4096 x 2160 @ 60 Hz, 4:4:4, 8-bit color:
HDMI Ultra — Up to 12 feet (3.6 meters)
HDMI Pro — 25 feet (7.6 meters)

NOTE	Lower resolutions may support longer transmission distances. Transmission distance varies depending on the signal resolution, type of cable, and source device used in the system.

Standards

DVI 1.0, HDMI v1.4 and 2.0

Audio

Gain

Unbalanced output: -6 dB
Balanced output: 0 dB

Frequency response

20 Hz to 20 kHz, ±0.5 dB

THD + Noise

<0.1% @ 1 kHz, 20 kHz bandwidth at nominal level

S/N (unweighted)

>90 dB, at full-scale output

Crosstalk

≤-80 dB @ 1 kHz, fully loaded

Stereo channel separation

>80 dB @ 1 kHz

Audio input

Number/signal type

1 SDI embedded audio
1 SDI embedded AES audio (SMPTE 272M, SMPTE 299M)

Connectors

1 female BNC
(1) 5 pole captive screw

Impedance

10k ohms unbalanced, 20k ohms balanced

Nominal level

Line input: +4 dBu (1.23 Vrms), -10 dBV (316 mVrms), adjustable

Maximum level

+21 dBu balanced, +15 dBu unbalanced

CMRR

65 dB @ 1 kHz

Input gain adjustment

-18 dB to +24 dB

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu

Audio output

Number/signal type

1 SDI embedded audio (loop out of SDI input)
1 stereo line level, balanced or unbalanced
1 HDMI embedded audio

Connectors

1 female HDMI
1 5 pole captive screw
1 female HDMI type A

Impedance

100 ohms balanced

Gain error

± 0.5 dB channel to channel

Maximum level (Hi-Z)

>+15 dBu, balanced

Volume range

-100 dB to 0 dB

Communications

USB control port

1 front panel USB-C

Standard

Ethernet over USB (RNDIS)

Ethernet connector

1 female RJ-45

Ethernet data rate

10/100/1000Base-T, half or full dulex with auto-detect

Ethernet protocol

ARP, ICMP (ping), IP, TCP, DHCP, HTTP, HTTPS, Telnet, 802.1X, SFTP, SSH

Ethernet default settings

Link speed and duplex: auto-detected
IP address: 192.168.254.254
Subnet mask: 255.255.0.0
Gateway: 0.0.0.0
DHCP: Off

Ethernet settings

IP address: 203.0.113.22 (fixed)
Subnet mask: 255.255.255.0 (fixed)
Gateway: 0.0.0.0 (fixed)
DHCP: Off (fixed)
DHCP server: On (fixed)

Storage

At least 512 MB user memory

General

Power supply

Internal
Input: 100-240 VAC, 50-60 Hz

Power consumption

Full power

13.9 watts

Power save mode

7.5 watts

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Passive

Thermal dissipation

Full power

43.1 BTU/hr

Power save mode

25.7 BTU/hr

Mounting

Rack mount

Yes, with optional rack shelf

Furniture mount

Yes, with optional under-desk or through-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.125" H x 8.69" W x 8.68" D (1.125" H high, half rack wide)
(29 mm H x 222 mm W x 152 mm D)
(Depth excludes connectors.)

Product weight

1.4 lbs (0.7 kg)

Regulatory compliance

CE, c-UL, UL, C-tick, FCC, ICES, VCCI, RoHS, WEEE

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6539-D2)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
60-2061-01	7.6 cm	28.3 cm	28.3 cm

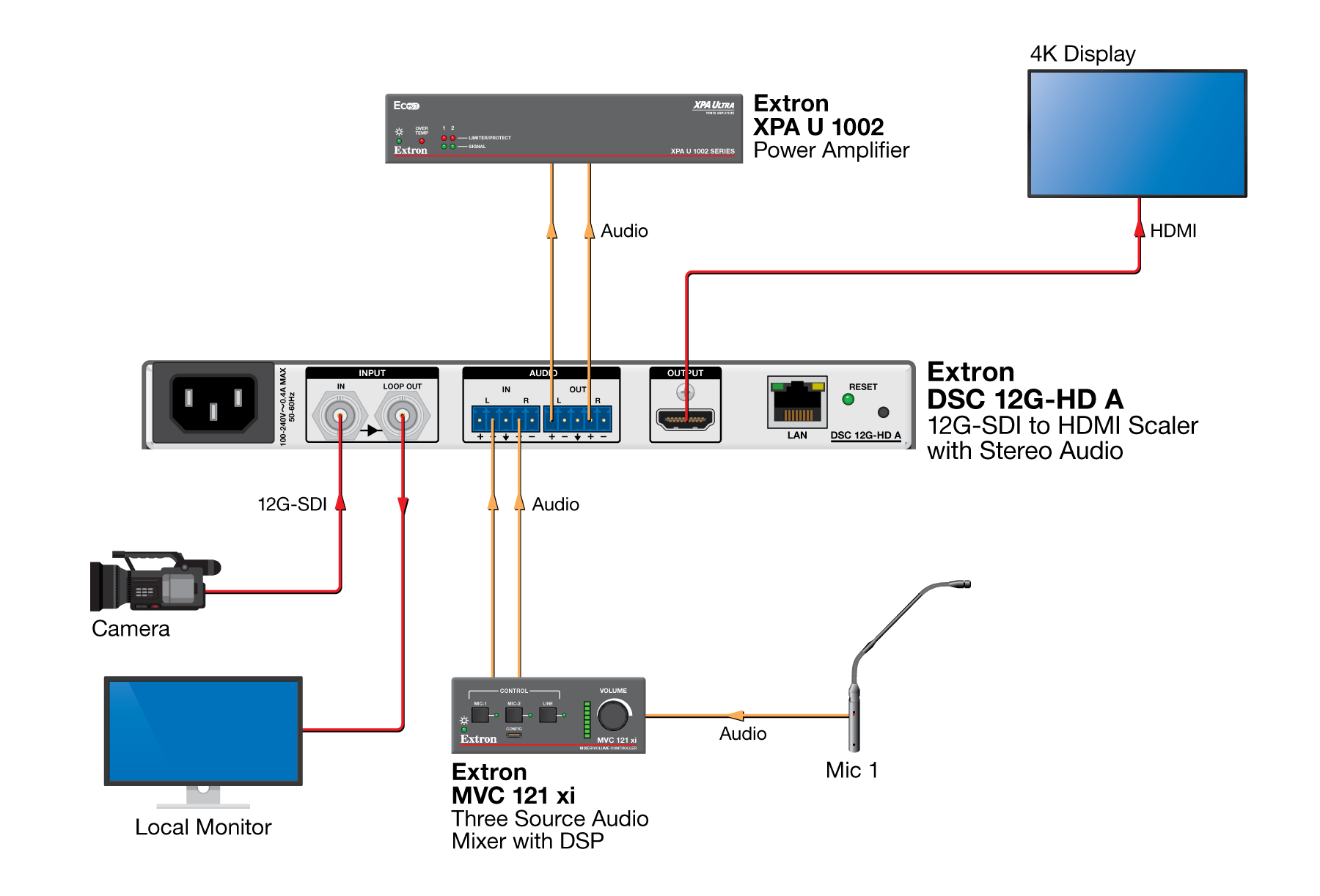

示意图
