PMK 155

用于最大 1/2 机架宽产品的杆式和部分 Cable Cubby 接线盒安装套件

主要特性

可将产品安全、隐蔽地安装在投影机的上方，或 Extron Cable Cubby 1252 MS 和 Cable Cubby F55 Edge 接线盒的下方
可容纳大多数 1/8、1/4 和半机架宽的 Extron 设备
也可容纳许多较大的半机架宽产品，如 XTP SR HD 4K
兼容 PCM 系列投影机吊顶式安装件
承重高达 2.26 Kg
随附所有必要的硬件

型号	产品说明	产品编号
PMK 155	1U、1/2 机架宽安装套件	70-739-12
PMK 155 WHITE		70-739-13

Extron PMK 155 薄型杆式安装套件可将一个半机架宽、两个 1/4 机架宽或四个 1/8 机架宽产品以及一个外置电源牢固地安装在投影机的天花板安装杆、 Extron Cable Cubby 1252 MS 配套平面和 Cable Cubby F55 Edge 电缆安装接线盒上。它提供了在显示设备上方位置的便捷、安全的隐蔽式安装。另外也可安装在 Cable Cubby^® 接线盒的顶面下方。PMK 155 可容纳的产品包括用于 XTP Systems^® 的 XTP SR HD 4K 图像解析度转换接收器、MPA 601 单声道功率放大器、用于 DTP^® Systems 的 DTP HDMI 4K 230 Rx 双绞线接收器和 PS 系列桌面型电源。它提供白色或黑色喷漆涂层。

特性

可将产品安全、隐蔽地安装在投影机的上方，或 Extron Cable Cubby 1252 MS 和 Cable Cubby F55 Edge 接线盒的下方
可容纳大多数 1/8、1/4 和半机架宽的 Extron 设备
也可容纳许多较大的半机架宽产品，如 XTP SR HD 4K
兼容 PCM 系列投影机吊顶式安装件
承重高达 2.26 Kg
随附所有必要的硬件
提供白色或黑色喷涂表面

相兼容的产品
	Cable Cubby 1252 MS	用于视音频连接、远程控制和电源的表面匹配电缆安装接线盒
	Cable Cubby F55 Edge	用于视音频连接、远程控制和电源的边缘安装电缆接线盒

相关产品
	MPA 601	70/100 V 单声道放大器 - 60 W
	DTP HDMI 4K 230 Rx	用于 HDMI 信号的 DTP 接收器

相似产品
	PMK 350	用于多个产品的薄型杆式安装套件

技术参数

PMK 155

General

Mounting

Pole mount

Mountable to round projector mount poles or pipes with an outer diameter of 1.85" to 1.95" (4.7 cm to 5.0 cm) using included hardware

Maximum load capacity

5 lbs (2.3 kg)

Material

Steel

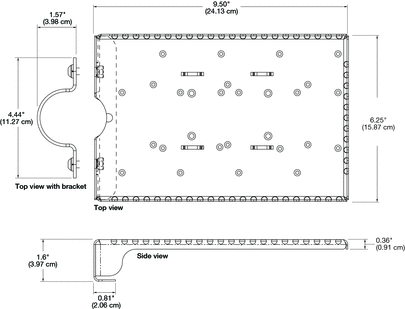

Dimensions

1.6" H x 9.50" W x 6.25" D
(4.0 cm H x 24.1 cm W x 15.8 cm D)
(Width excludes bracket.)

Product weight

1.6 lbs (0.7 kg)

Shipping weight

2 lbs (1 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

Environmental

Complies with the appropriate requirements of RoHS

Product warranty

3 years parts and labor

NOTE	Specifications are subject to change without notice.

(8.0-053013-D2)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
70-739-12	7.6 cm	19.1 cm	26.7 cm	0.85 kg
70-739-13	7.6 cm	19.1 cm	26.7 cm	0.84 kg

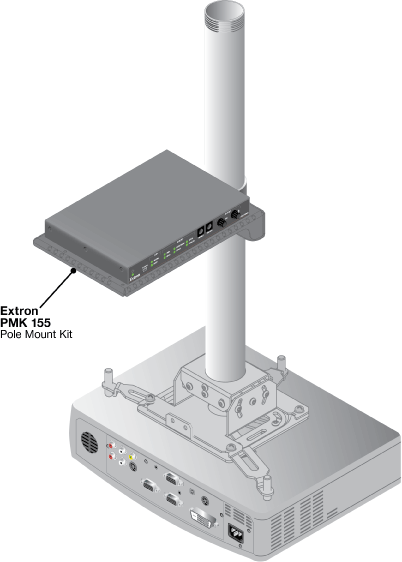

示意图

面板图
