主要特性
-
自支撑式 1U 高、半机架宽搁板系统
-
可容纳半机架宽、1/4 机架宽或 1/8 机架宽的产品
-
UTS 100 主搁板直接安装在家具下面
-
UTS 150 辅助搁板可通过简单、牢固的挂钩式安装系统连接到 UTS 100
-
安装孔可用于 3"、6" 和 9.5" 深的 Extron 产品
-
3 排绑扎带开孔可增强电缆管理
| 型号 |
产品说明 |
产品编号 |
| UTS 100 |
主搁板，灰色 |
70-1028-01 |
| UTS 150 |
辅助搁板，灰色 |
70-1028-02 |
Extron UTS 100 系列是一款自支撑式半机架宽搁板系统，设计用于那些桌面或家具下无法安装传统设备机架的场合。紧凑的 UTS 100 主搁板无需机架导轨即可直接安装在桌面下，可支持任意半机架宽、1/4 机架宽和 1/8 机架宽产品的组合。UTS 系列可安装在系统用户能触及到的地方，如桌腿旁、桌子中间或桌子边缘等。如需更大的机架空间，可以使用集成的挂钩式安装系统将一个或更多的 UTS 150 辅助搁板连接到 UTS 100 上。UTS 系统可扩展成满足大多数机架空间需求。UTS 系列产品提供的灰色涂层表面可匹配其它 Extron 产品。
特性
-
自支撑式 1U 高、半机架宽搁板系统
-
可容纳半机架宽、1/4 机架宽或 1/8 机架宽的产品
-
UTS 100 主搁板直接安装在家具下面
-
UTS 150 辅助搁板可通过简单、牢固的挂钩式安装系统连接到 UTS 100
-
安装孔可用于 3"、6" 和 9.5" 深的 Extron 产品
-
3 排绑扎带开孔可增强电缆管理
-
提供灰色涂层表面
|
可选附件
|
| |
RFF 系列 |
基础型机架空白面板套件 |
| |
TMK 100 AAP 系列 |
用于 AAP 视音频连接模块的桌面安装支架 |
|
相关产品
|
| |
BUC 202 |
双通道平衡和非平衡音频转换器 |
| |
IN1604 |
符合 HDCP 标准的 4 路输入图像解析度转换器 |
|
相似产品
|
| |
UTM 100 系列 |
用于 1U 和 2U 全机架宽产品的桌下安装套件 |
技术参数
-
| UTS 100 Series |
|
| General |
|---|
| Mounting | Mountable under furniture surface |
| Maximum load capacity | 20 lbs (9.1 kg) total system weight (includes UTS shelves and mounted products) |
| Material | Steel |
| Enclosure dimensions | |

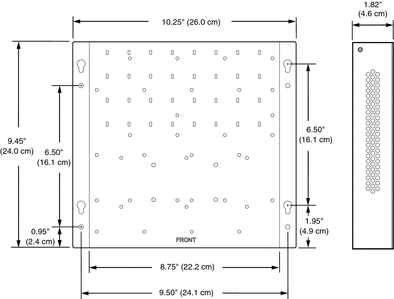

| UTS 100 | 9.45" L x 10.25" W x 1.82" H
(24.0 cm L x 26.0 cm W x 4.6 cm H) |
 |

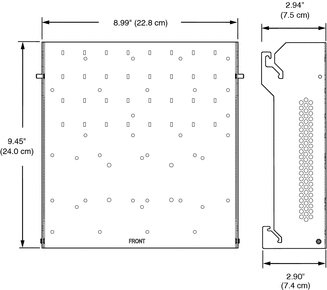

| UTS 150 | 9.45" L x 8.99" W x 2.94" H
(24.0 cm L x 22.8 cm W x 7.5 cm H) |
 |
 |
| NOTE | Add 1.84 inches for every additional UTS 150 in the shelf system. |
|
| Product weight | |
| UTS 100 | 1.64 lbs |
| UTS 150 | 1.64 lbs |
| Vibration | ISTA 1A in carton (International Safe Transit Association) |
| Regulatory compliance | |
| Safety | CE |
| Environmental | Complies with the appropriate requirements of RoHS |
| Product warranty | Limited Lifetime Performance |
| NOTE | Specifications are subject to change without notice. |
|
| (4303-D3) |
| 装运尺寸和重量 |
| 产品编号 |
高度 |
宽度 |
深度 |
重量 |
| 70-1028-01 |
7.6 cm |
27.9 cm |
28.6 cm |
1.03 kg |
| 70-1028-02 |
12.7 cm |
29.2 cm |
29.2 cm |
1.14 kg |

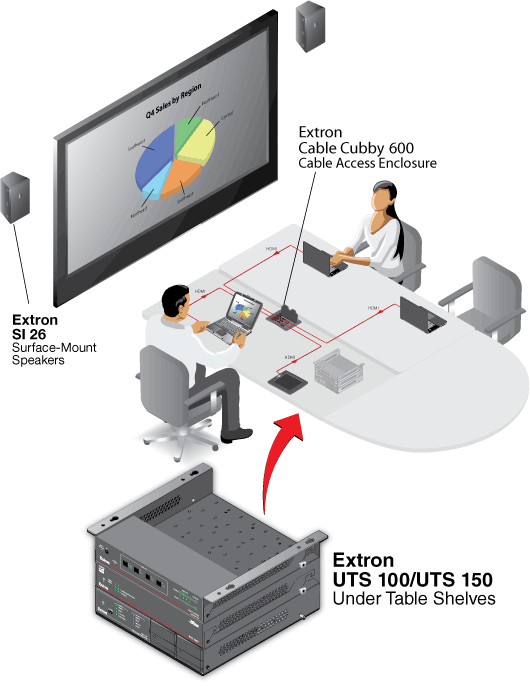

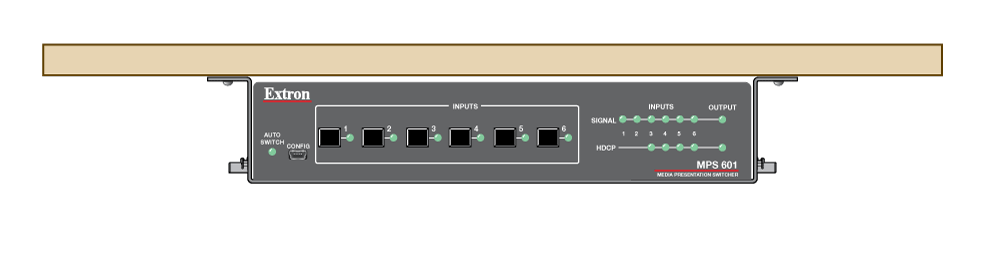

示意图

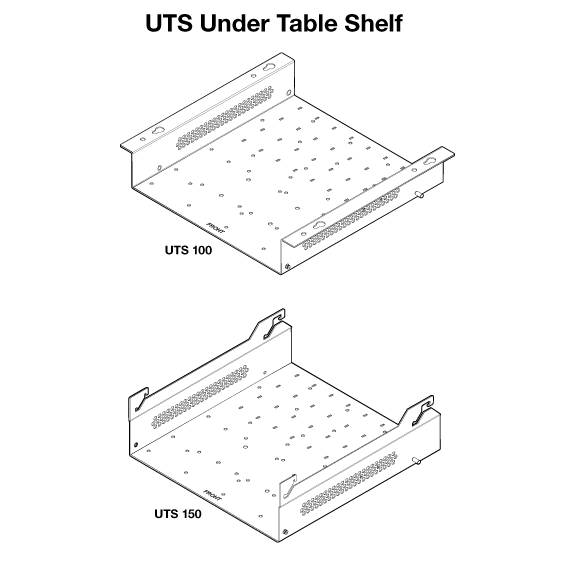

面板图
