FOX I/O HD-SDI 和 FOX 3G I/O SM P

广播级 3G-SDI 信号分配

FOX I/O HD-SDI 和 FOX 3G I/O SM P 矩阵切换板可通过光纤和同轴电缆提供广播级的 3G‑SDI 信号传输。这些板卡适用于模块化、可现场升级的 FOX Matrix 系列，支持尺寸从 8x8 到 1000x1000 甚至更高的 3G‑SDI、HD‑SDI 和 SDI 矩阵切换器，可在企业范围内分配广播级高品质信号。

FOX I/O HD-SDI 板支持 8x8 和 16x16 配置，可将本地 3G‑SDI 设备直连至 FOX Matrix 系列光纤矩阵切换器，从而通过同轴电缆提供广播级的大规模 3G‑SDI 信号分配。FOX I/O HD‑SDI 板兼容所有的 FOX Matrix 系列型号，适用于尺寸从 8x8 至 1000x1000 及以上的分配系统。

FOX 3G I/O SM P 板还支持 8x8 和 16x16 配置，可通过单模光纤提供长距离的广播级 3G‑SDI 信号分配，并对病态信号免疫。FOX 3G I/O SM P 板适用于 FOX Matrix 3200、FOX Matrix 7200 和 FOX Matrix 14000 型号。

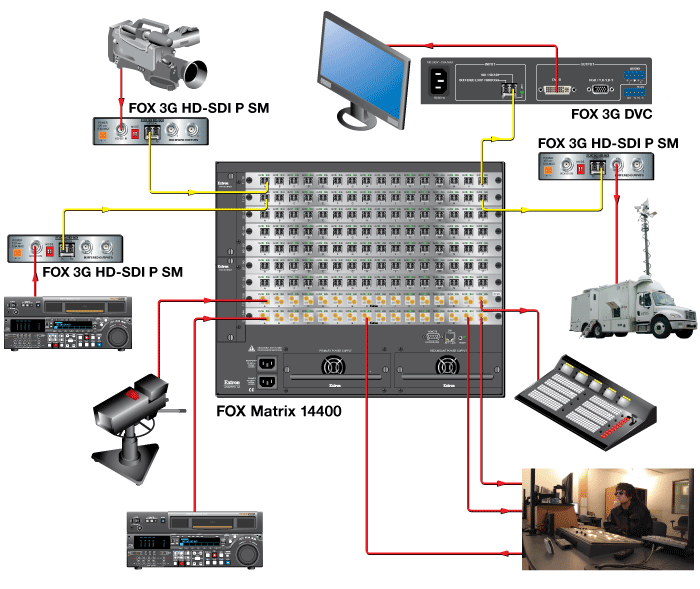

FOX Matrix 系列光纤矩阵切换器提供从 8x8 到 320x320 的标准尺寸，还能通过 Extron Matrix 1K 切换器计划定制高达 1000x1000 及更大的尺寸。作为专为 FOX Matrix 设计的各种矩阵板的一部分，FOX I/O HD-SDI 和 FOX 3G I/O SM P 可确保在关键任务环境中可靠地传输及路由广播品质的 3G-SDI 信号。

主要特性

• 适用于模块化 FOX Matrix 系列光纤矩阵切换器的 3G‑SDI 输入和输出板
• 热插拔设计，无需关闭矩阵切换器电源即可进行系统扩展或板卡更换
• 支持速率高达 2.97 Gbps 的 3G‑SDI，符合 SMPTE 和 ITU 数字视频标准
• FOX I/O HD-SDI 板提供输入均衡功能以补偿长距离电缆产生的信号损失，并提供输出时钟恢复功能以重整和恢复缓冲输出信号
• FOX 3G I/O SM P 板可对 SDI、HD‑SDI 和 3G‑SDI 病态测试信号免疫，包括由 SMPTE RP 178 和 SMPTE RP 198 所定义的 3G‑SDI、HD‑SDI 和 SDI 信号测试模式
• 传输所有符合 SMPTE 和 ITU 数字视频标准的数据，包括嵌入的音频、辅助 ID 和元数据信息，以及 SDTI (SMPTE 305M) 和 HD‑SDTI (SMPTE 348M) 数字视频信号
• 实时状态 LED 指示灯可对每个 I/O 端口进行监视及故障诊断，并指示信号存在以提供即时的系统活动状态反馈
