MLC Plus 400

MediaLink Plus 控制器
主要特性
  • 带 4" 彩色触摸屏界面的集成式控制系统
  • 易于设置和配置
  • 个性化您的 GUI 体验
  • 坚固、防刮擦和抗污迹的大猩猩玻璃®屏幕
  • 灵活的安装选项
  • 内置扬声器
The Extron MLC Plus 400
型号 产品说明 产品编号
 MLC Plus 400 黑色，4" 触控界面，2 单元 60-2014-01

MLC Plus 400 是一款易于部署的一体化控制系统，配备了雅致的 4" 彩色触摸屏。与 Extron 所有的 MediaLink Plus 控制器一样，它将熟悉的用户界面与功能强大的控制处理器整合在一款紧凑型产品内。Global Configurator 中直观的按键布局模板可支持常规的视音频功能，如显示器开/关、信号源选择及音量控制等。其附带的预设模板可省却从头开始设计创建 GUI 的工作流程，进而帮助用户快速完成设置和配置。凭借全新的 MLC Plus 400，您可以快速、高效地创建简洁、易读的视音频控制界面。它是教室、董事会议室等需使用带雅致型彩色触控界面的一体化紧凑型以太网控制器的各类环境的理想之选。

特性

  • 带 4" 彩色触摸屏界面的集成式控制系统
  • 易于设置和配置 — Global Configurator 与随附的 Extron 预配置按键布局使系统部署变得简单而直观，无需创建自定义 GUI 和工作流程。
  • 个性化您的 GUI 体验 — 模板中包含的可选专用页面提供了自定义“开始、通知和帮助”屏幕。添加您的学校或公司 logo 以及其他有用信息以增强用户体验。
  • 坚固、防刮擦和抗污迹的大猩猩玻璃®屏幕 — 康宁大猩猩玻璃比标准玻璃更加坚固且抗刮擦，同时还具有更好的触摸灵敏度、色彩饱和度和亮度。
  • 灵活的安装选项 — 几乎可以安装在任何地方，包括墙壁、讲台或桌子。它兼容 Extron EWB 和 SMB 系列接线盒。
  • 内置扬声器 — 提供按键音反馈以确认用户操作。
  • 节能特性：
    - 可调整的休眠计时器能让控制器进入休眠模式
    - 运动探测器可将控制器激活
  • 光感应器可根据环境照明的变化自动调整屏幕的亮度
  • 2 个双向 RS-232 端口 — 可与 2 个 RS-232 串行可控设备进行通信的螺丝锁定串行端口。
  • 2 个继电器，用于控制房间功能 — 可控制灯光、屏幕设置和其他设备功能。
  • 1 个红外端口，最多可连接两个发射器 — 用于外部设备的单向控制。
  • 1 路数字输入 — 可与多种设备连接，如传感器和交换机。
  • 用于 Extron MPA 系列和部分 XTRA™ 系列放大器的远程音量控制端口
  • PoE 供电 — 802.3af 以太网供电功能允许此控制器通过单根以太网电缆获取电源及进行通信，无需本地电源。
  • 支持以太网可控设备：
    • 使用 Global Configurator Plus 最多可配置 4 台设备
    • 使用 Global Configurator Professional 最多可配置 8 台设备
  • 支持 Extron Control App，允许在系统用户界面上操作移动设备和 PC，从而提供额外的控制点
  • 支持行业安全标准的通信协议 — 通过多种方式与网络设备进行通信。
  • 支持 802.1X 认证 — 支持 IEEE 802.1X 认证标准，提供基于端口的网络访问控制。
可选附件
  EWB 112 External Wall Box for Extron US Two-Gang Wallplates
  SMB 110 系列 用于美式单元产品的表面安装盒
  EWB 系列 外置式墙面接线盒
  PI 115 用于 XTP 和 Pro 系列控制系统的电源合路器
  红外发射器和屏蔽套件 用于 Extron 带红外输出产品的红外发射器套件
  JB 系列 一单元和两单元接线盒
  RM 5 Rack Mount Kit for TLP Pro 525M and TLP Pro 725M
兼容的软件
  Global Configurator Plus 和 Global Configurator Professional 用于视音频控制系统的强大配置软件
  Extron Control 用于 TouchLink、eBUS、网络按键面板和 MediaLink 的控制应用程序
相似产品
  MLC Plus 50 MediaLink Plus 控制器
  MLC Plus 84 D MediaLink Plus 控制器 - Decorator 型墙面板
  MLC Plus 84 MK MediaLink Plus 控制器 - MK 墙面板
  MLC Plus 84 EU MediaLink Plus 控制器 - 欧式墙面板
  MLC Plus 100 MediaLink Plus 控制器
  MLC Plus 200 MediaLink Plus 控制器

技术参数

MLC Plus 400
Display
   Screen type IPS color LCD
   Size 4.17" (106 mm), measured diagonally
   Resolution 540 x 540
   Pixel density 183 PPI
   Aspect ratio 1:1
   Color depth 16.7 M colors
   Transparency 8 bit
   Brightness 400 nits (cd/m2)
   Contrast 1200:1
   Backlight LED
   Viewing angle ±85o horizontal, ±85o vertical
   Touch screen Capacitive
Memory
   SDRAM 1 GB
   Flash 8 GB
Software
   Configuration software Global Configurator® Plus and Professional
   Control apps Extron control
   Resource management software GlobalViewer® Enterprise
   Utilities Toolbelt, embedded web page
Ethernet
   Network interface controllers (NICs) 1
   Connector 1 female RJ-45 connector
   Data rate 10/100Base-T, half/full duplex with autodetect
   Protocols ARP, DHCP, DNS, HTTP (redirect), HTTPS, ICMP, IEEE 802.1X, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS: 127.0.0.1
Serial
   Quantity/type 2 bidirectional RS-232
      COM 1 (1) 3.5 mm captive screw, 3 pole
      COM 2 (1) 3.5 mm captive screw, 3 pole
   Connectors (2) 3.5 mm captive screw connectors, 3 pole
   Baud rate and protocol 300 to 115200 baud (9600 baud = default); 8 (default) or 7 data bits; 1 (default) or 2 stop bits;
no parity (default), even, or odd parity
   Pin configurations ​Pin 1 = Tx, 2 = Rx, 3 = Gnd
IR
   Quantity/type (1) 3.5 mm captive screw, 2 pole, for TTL level infrared control up to 300 kHz (carrier and non-carrier)
   Connector (1) 3.5 mm captive screw, 2 pole
   IR output carrier frequency 30 Hz to 300 kHz
   Pin configurations Pin 1 = signal, 2 = Gnd
Digital input
   Quantity/type 1 digital input (configurable)
   Connector (1) 3.5 mm captive screw, 2 pole
   Digital input
      Input voltage range 0 to 24 VDC
      Input impedance >10k ohms
      Programmable pullup 1k ohms to +5 VDC
      Threshold low to high >2.8 VDC
      Threshold high to low <2.0 VDC
   Pin configurations 1 = digital input, 2 = Gnd
Relay
   Quantity/type 2 normally open relays
   Connector (1) 3.5 mm captive screw, 3 pole
   Contact rating 24 VDC, 1 A
Volume control
   Quantity/type 1 volume control (compatible with select Extron amplifiers)
   Connector (1) 3.5 mm captive screw connector, 3 pole
   Pin configuration Pin 1 = ≤10 VDC reference voltage input, pin 2 = 0 to +10 VDC control voltage output, pin 3 = Gnd
   Control voltage output range 0 to +10 VDC (±0.2 volts), adjustable
Sensors
   Motion sensor On/off
   Light sensor Auto/manual
General
   Power supply External (not included)
   Power over Ethernet (PoE) ​Complies with PoE 802.3af, class 3
   Power over Ethernet supply (Optional) Supplied by an external PoE inserter power supply
      Input 100-240 VAC, 50-60 Hz
      Output PoE 802.3af, 48 VDC, 0.35 A, 16.8 watts
   Power input requirements Power over Ethernet (PoE) (complies with PoE 802.3af, class 3)
   Power consumption
      Device 3.5 watts
      Device and PoE injector 4.5 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +40 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device 12.0 BTU/hr
      Device and PoE injector 15.3 BTU/hr
   Mounting
      Furniture or wall mount Mounts in a standard 2-gang US electrical junction box and a 2-gang EU cable channel/raceway, or directly onto the surface with the integrated clamps using the provided mounting plate.
   Enclosure type  Plastic
   Enclosure dimensions
      Faceplate 4.60" H x 4.70" W x 0.46" D (117 mm H x 120 mm W x 12 mm D)
      Device 1.80" H x 3.50" W x 1.60" D (46 mm H x 89 mm W x 40 mm D)
(Depth excludes faceplate and buttons. Fits most 2 gang US boxes or mud rings. Allow at least 2.10" [53 mm] depth in the wall or furniture.)

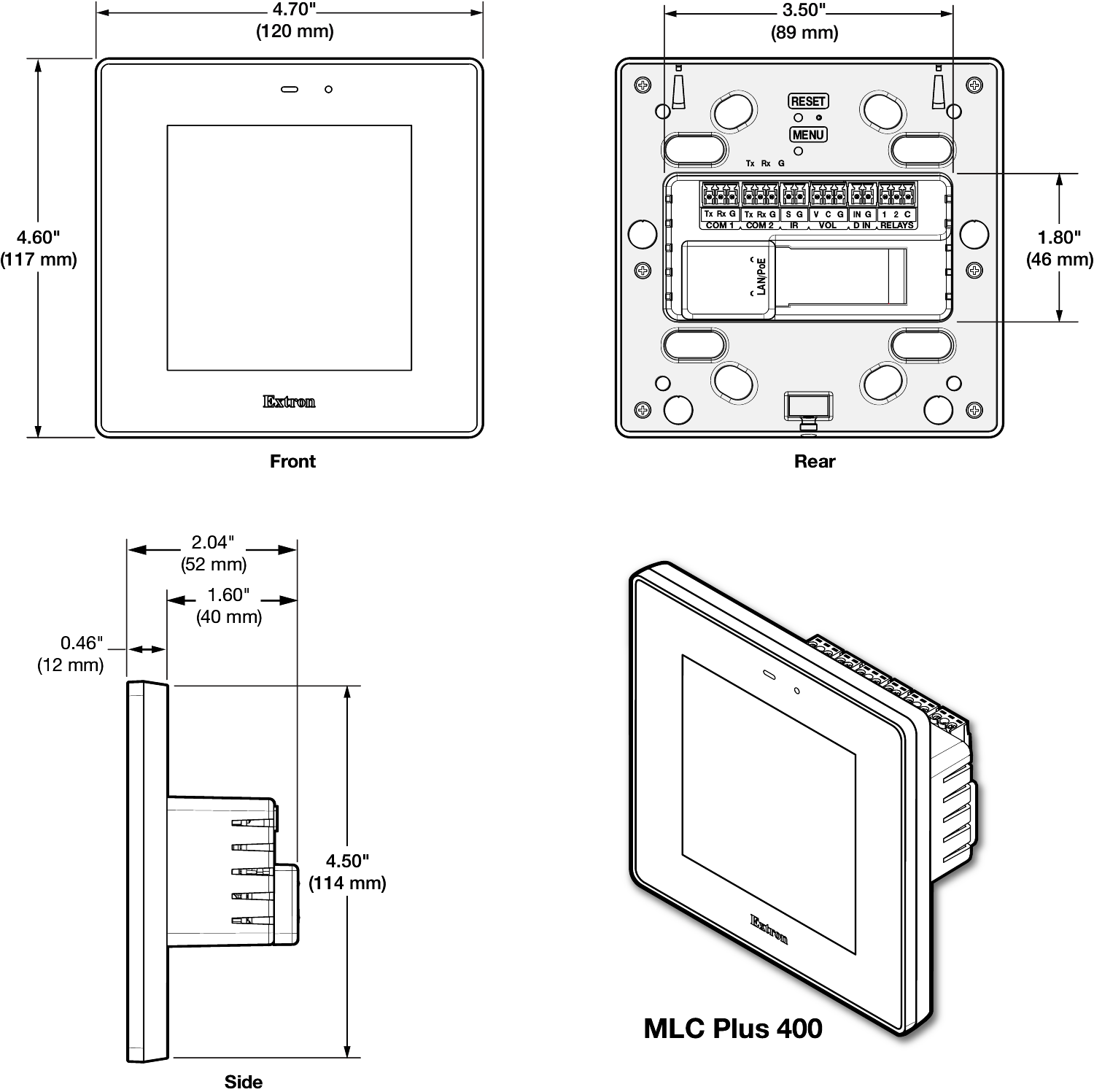

       MLC Plus 400 diagram
   Product weight 0.75 lb (0.34 kg)
   Regulatory compliance CE, C-Tick, c-UL, FCC Class A, ICES, UL, VCCI class A, RoHS, WEEE
   Product warranty 3 years parts and labor. Touchscreen display and overlay components are covered for 1 year.
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6323-D4)
装运尺寸和重量
    产品编号 高度 宽度 深度 重量
    60-2014-01 11.5 cm 16.0 cm 18.2 cm 0.57 kg

示意图

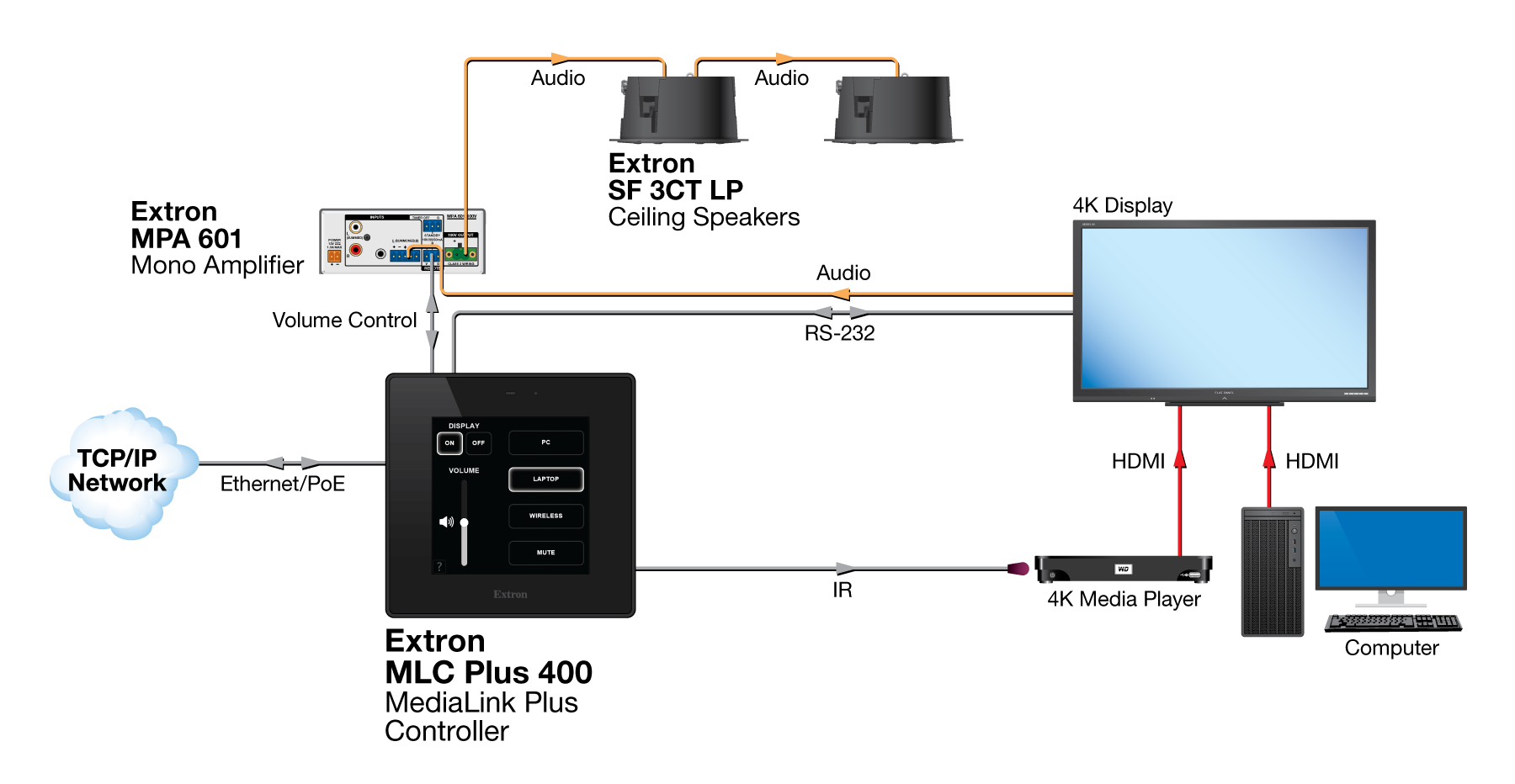

Classroom Diagram

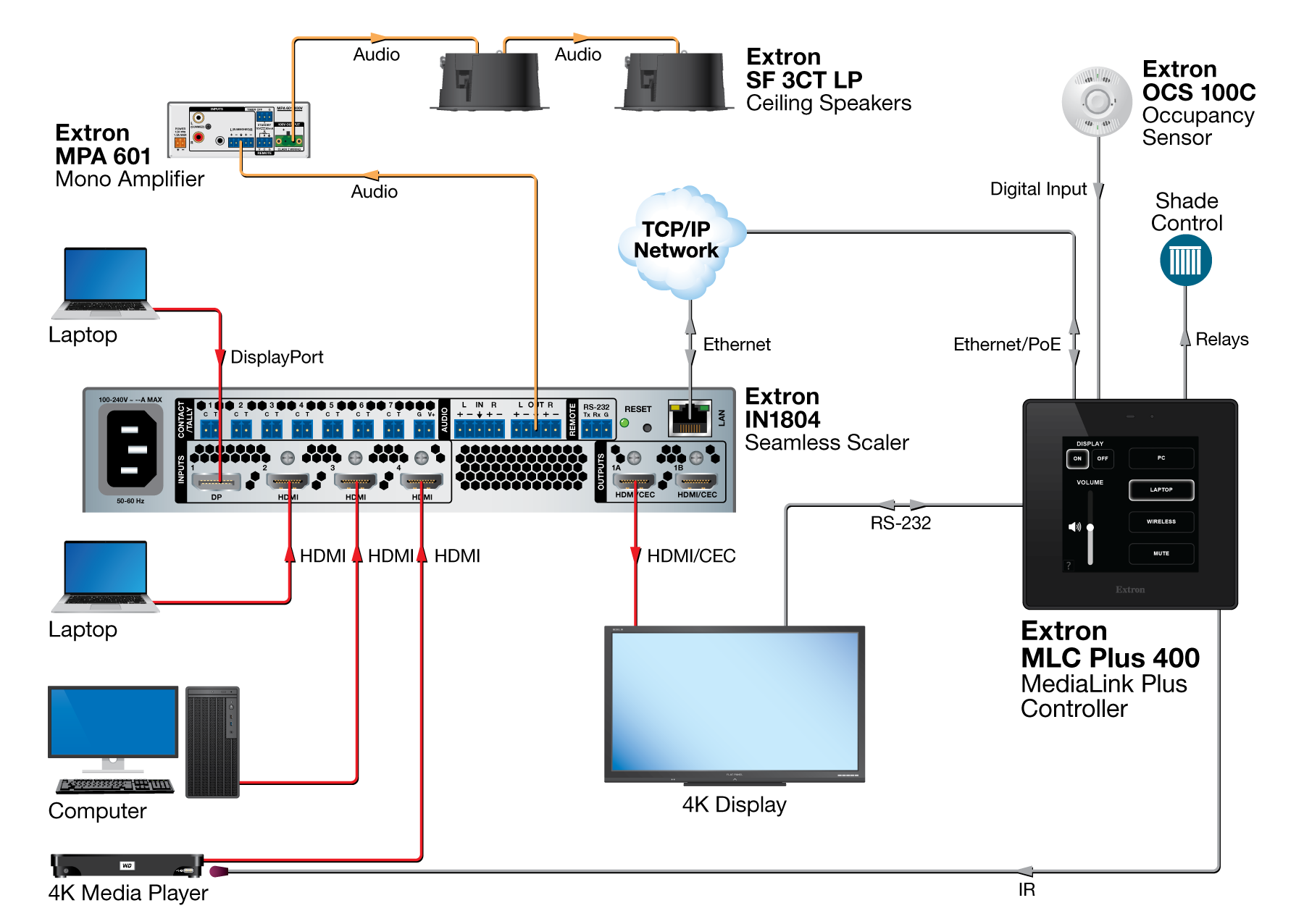

Training Room Diagram

面板图

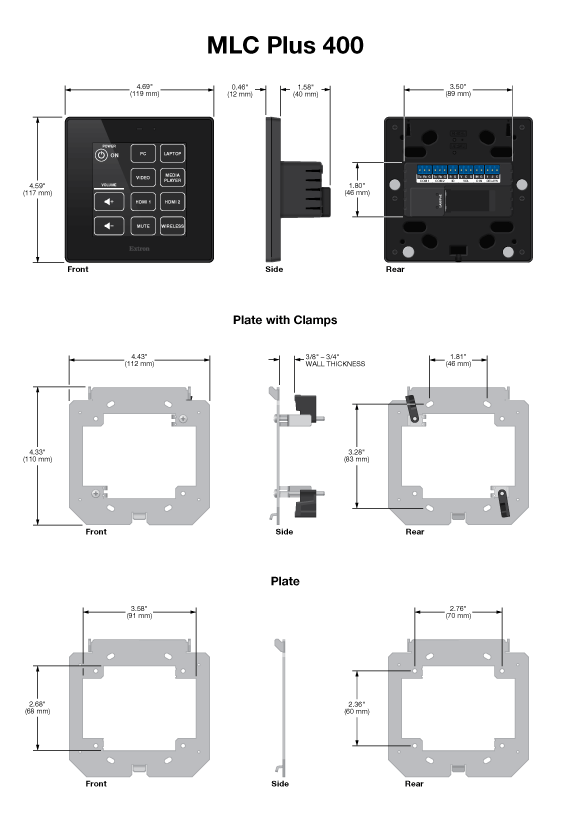

MLC Plus 400 Panel Drawing
