MMK 1

TLS 525M 门框安装套件
主要特性
  • 将 TLS 525M 以垂直的角度牢固地安装在竖直的门框处，屏幕本身无需紧贴门框及玻璃墙
  • 设计能与 TLS 触摸屏及门框完美融合，营造出时尚、美观的效果
  • 触摸屏两侧的 LED 指示灯依然清晰可见
  • 提供黑色和拉丝铝饰面
  • ADA 安装标准确保门框外突出不超过 4"
  • 可下载的安装模板能够简化校准和安装
The Extron MMK 1
型号 产品说明 产品编号
 MMK 1 TLS 525M 门框安装套件 - 黑色 70-1264-12
 MMK 1 TLS 525M 门框安装套件 - 拉丝铝 70-1264-18

Extron MMK 1 是一款专门设计用于 TLS 525M 的门框安装套件。它可将触摸屏以垂直的角度牢固地安装在竖直的门框处，屏幕本身无需紧贴门框及玻璃墙。从室外看去，该安装套件都能够与 TLS 触摸屏及门框完美融合，营造出时尚、美观的效果。  安装完成后，TLS 525M 触摸屏两侧的 LED 指示灯依然清晰可见。

特性

  • 将 TLS 525M 以垂直的角度牢固地安装在竖直的门框处，屏幕本身无需紧贴门框及玻璃墙
  • 设计能与 TLS 触摸屏及门框完美融合，营造出时尚、美观的效果
  • 触摸屏两侧的 LED 指示灯依然清晰可见
  • 提供黑色和拉丝铝饰面
  • ADA 安装标准确保门框外突出不超过 4"
  • 可下载的安装模板能够简化校准和安装
兼容的用户界面
  TLS 525M 5" 墙面安装型 TouchLink Scheduling 触摸屏
相似产品
  MMK 2 TLS 725M 门框安装套件
  MMK 3 TLS 1025M 门框安装套件
  SMK 1 Surface Mount Kit for TLP Pro 525M and TLS 525M
  SMK 2 Surface Mount Kit for TLP Pro 725M and TLS 725M
  SMK 3 Surface Mount Kit for TLP Pro 1025M and TLS 1025M
  Angle Mount Kits For TouchLink Pro Touchpanels, TLC Pro Series, and TouchLink Scheduling Panels

技术参数

MMK 1, 2, and 3
Mounting
   Mounting Mounts into mullion frames
   Enclosure material Metal

Enclosure dimensions
   MMK 1 3.78" H x 6.64" W x 0.71" D
(96 mm H x 169 mm W x 18 mm D)
   MMK 2 4.08" H x 7.08" W x 0.71" D
(104 mm H x 180 mm W x 18 mm D)
   MMK 3 4.08" H x 8.54" W x 0.71" D
(104 mm H x 217 mm W x 18 mm D)
General
   Product weight MMK 1 — 0.30 lbs (0.13 kg)

MMK 2 — 0.40 lbs (0.18 kg)

MMK 3 — 0.55 lbs (0.25 kg)

   Regulatory compliance CE, RoHS, WEEE
   Product warranty 3 years parts and labor
(4790-D1)
装运尺寸和重量
    产品编号 高度 宽度 深度 重量
    70-1264-12 2.5 cm 20.3 cm 25.4 cm 0.18 kg
    70-1264-18 2.5 cm 20.3 cm 25.4 cm 0.18 kg

示意图

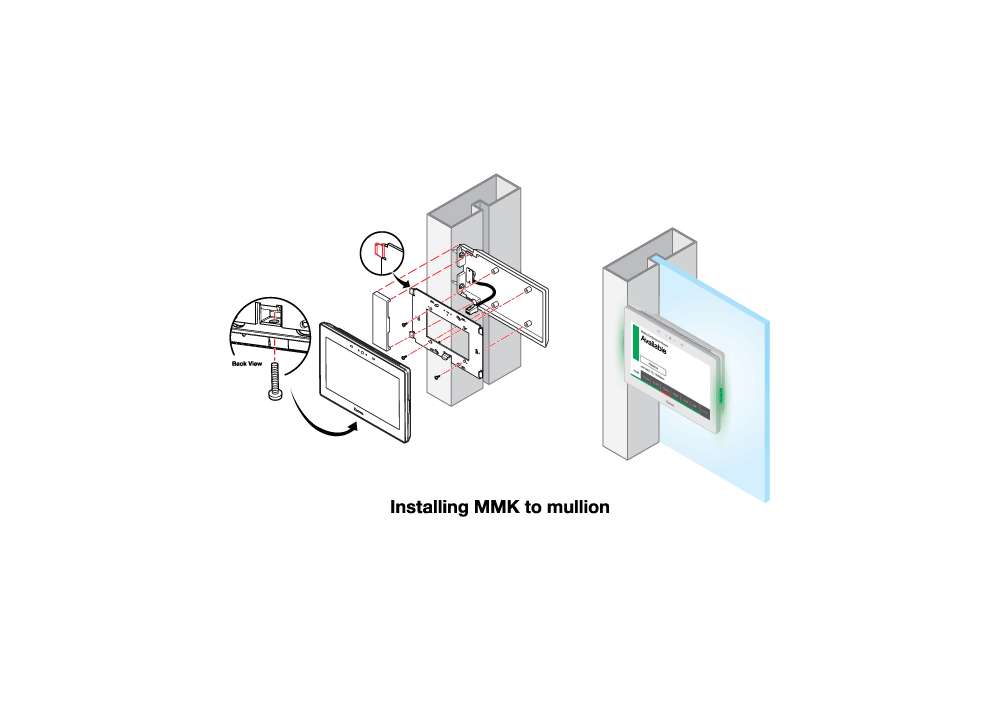

MMK Series Diagram

面板图

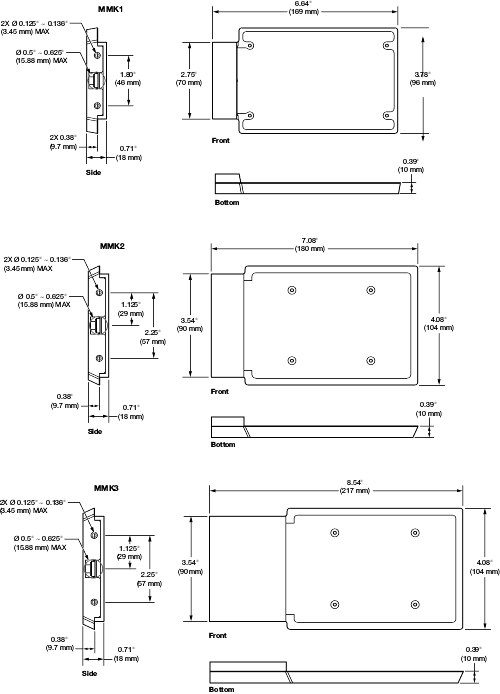

MMK 1 Panel Drawing
