AC Net AAP

AC 插座和 RJ-45 AAP 视音频连接模块
主要特性
  • 提供一个非开关交流电源插座
  • 提供网络连接点
  • 适用于美国、欧洲及世界其它主要市场的交流电源插座
  • 通用交流电源插座兼容多种电源插头类型*
  • 双格 AAP™ 视音频连接模块 – 美标型号
The Extron AC Net AAP
型号 产品说明 产品编号
 AC Net AAP 通用 - 黑色 70-658-02
 AC Net AAP 美标 - 黑色 60-1934-02
 AC Net AAP 欧标 - 黑色 70-568-02
 AC Net AAP 美标 - 黑色 70-150-02 停产
 AC Net AAP US - White 70-150-03 停产
 AC Net AAP US - RAL9010 White 70-150-05 停产
 AC Net AAP EU - White 70-568-03 停产
 AC Net AAP EU - RAL9010 White 70-568-05 停产
 AC Net AAP UK - Black 70-569-02 停产
 AC Net AAP UK - White 70-569-03 停产
 AC Net AAP ISRAEL - Black 70-570-02 停产
 AC Net AAP ISRAEL - White 70-570-03 停产
 AC Net AAP FRANCE - Black 70-571-02 停产
 AC Net AAP FRANCE - White 70-571-03 停产
 AC Net AAP 澳标 - 黑色 70-572-02 停产
 AC Net AAP 澳标 — 白色 70-572-03 停产
 AC Net AAP INDIA - Black 70-573-02 停产
 AC Net AAP INDIA - White 70-573-03 停产
 AC Net AAP SWISS - Black 70-574-02 停产
 AC Net AAP SWISS - White 70-574-03 停产
 AC Net AAP 通用型 — 白色 70-658-03 停产

Extron AC Net AAP 是一款双格或三格 AAP™ 视音频连接模块，可用于视音频连接安装框架。它提供一个非开关式 AC 电源插座以及一个用于网络连接的 RJ-45 插座对插座直通接头。美标型号采用双格 AAP 模块；其它型号则采用三格 AAP 模块。带独立 AC 电源插座的型号适用于美国、中欧和世界其它主要市场。提供的通用交流电源插座可接受多种插头类型；欲了解更多兼容性信息，请访问 /Multi-RegionGuide 查看《通用 AC 电源插座兼容性指南》。AC Net AAP​ 外观的颜色为黑色。

特性

  • 提供一个非开关交流电源插座
  • 提供网络连接点
  • 适用于美国、欧洲及世界其它主要市场的交流电源插座
  • 通用交流电源插座兼容多种电源插头类型*
  • 双格 AAP™ 视音频连接模块 – 美标型号
  • 三格 AAP 视音频连接模块 – 所有其它版本
  • 随附 9（' 2.7 m）AC 电源线
可选附件
  RJ-11 / RJ-45 Bezel Kit Bezels in Assorted Colors for Use with Select Extron Products

技术参数

AC Net AAP
General
   Power
      AC Net AAP US model 125 VAC, 50-60 Hz, 12 A max.
      AC Net AAP World models 220-240 VAC, 50-60 Hz, 6 A max.
   Mounting Mountable into optional AAP frames
   Enclosure type Metal
   Connector type US NEMA 5-15 P, non-polarized, 3-pin to NEMA 5-15 R, polarized, 3-pin
RJ-45 CAT5e barrel
   Cable length US AC power cord 9' (2.74 m)
   Cable outer diameter US AC power cord 0.29" (7.4 mm)
   Enclosure dimensions
      AC Net AAP US model
         Faceplate 1.39" H x 3.50" W (35.3 mm H x 88.9 mm W) (double space AAP plate)
Allow at least 2.77" (70.4 mm) depth in furniture.

      AC Net AAP World models
         Faceplate 2.1" H x 3.5" W (5.3 cm H x 8.9 cm W) (three space AAP plate)
         Isolation enclosure 1.9" H x 1.8" W x 3.0" D (4.9 cm H x 4.6 cm W x 7.7 cm D)
With AC power cord attached, allow at least 5.0" (12.7 cm) depth in furniture.
       AC Net AAP Multi region
   Product weight
      AC Net AAP US model 1.1 lb (0.50 kg)
      AC Net AAP World models 0.5 lb (0.2 kg)
   Regulatory compliance
      US model c-UL, UL
      Environmental CE in compliance with the appropriate requirements of RoHS and WEEE.
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(5221-D10)
装运尺寸和重量
    产品编号 高度 宽度 深度 重量
    70-658-02 7.6 cm 19.1 cm 26.7 cm 0.43 kg
    60-1934-02 7.6 cm 19.1 cm 26.7 cm 0.64 kg
    70-568-02 6.2 cm 18.1 cm 24.1 cm 0.45 kg

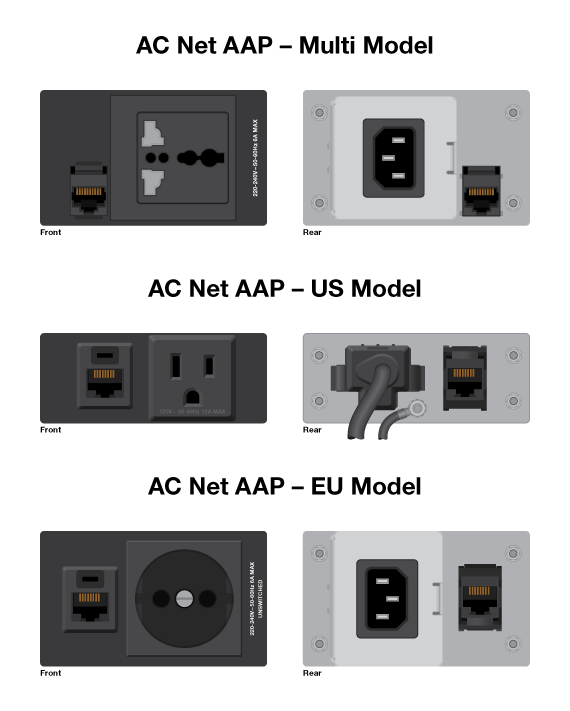

面板图

AC Net AAP Panel Drawing
