SMB 111T

用于 TLP Pro 300M 和 TLS 300M 的表面安装盒
主要特性
  • 设计用于美式一单元 TLP Pro 300M 触摸屏和 TLS 300M Scheduling 面板
  • 雅致的波状外形设计适用于任何安装环境
  • 适用于桌面和讲台应用
  • 黑色或白色外观
  • 可选的桌面紧固夹套件可固定安装盒而不会损坏桌面
The Extron SMB 111T
型号 产品说明 产品编号
 SMB 111T TLP Pro 300M/TLS 300M 表面安装盒，黑色 70-1321-02
 SMB 111T TLP Pro 300M/TLS 300M 表面安装盒，白色 70-1321-03
 SMB Table Clamp Kit 用于 SMB 110/111T/210 的 SMB 桌面紧固夹套件，黑色 70-1160-12
 SMB Table Clamp Kit 用于 SMB 110/111T/210 的 SMB 桌面紧固夹套件，白色 70-1160-13

Extron SMB 111T 是一款专门设计用于 Extron TLP Pro 300M 触摸屏和 TLS 300M Scheduling 面板的外部安装一单元表面安装盒。SMB 111T 采用时尚的外形设计，可安装于桌上和讲台等平面，用以方便地接插连接器和控制接口。可选的 SMB 桌面紧固夹可将 SMB 111T 安装盒固定到桌子边缘而不会损伤桌面。

特性

  • 设计用于美式一单元 TLP Pro 300M 触摸屏和 TLS 300M Scheduling 面板
  • 雅致的波状外形设计适用于任何安装环境  — 可巧妙地融入到大部分环境中而不会显得突兀。
  • 适用于桌面和讲台应用 — 使产品控制和连接触手可及。
  • 黑色或白色外观
  • 可选的桌面紧固夹套件可固定安装盒而不会损坏桌面 — 耐用的黑色或白色紧固夹提供了桌子边缘安装。
兼容的用户界面
  TLP Pro 300M 3.5" 墙面安装型 TouchLink Pro 触摸屏
  TLS 300M 3.5" Desk Scheduling 触摸屏

技术参数

SMB 111T
General
   Mounting Enclosure can be placed on a table, surface mounted with the included wood screws, or clamped to a table with an optional Table Clamp Kit*.
*Table Clamp range is 0.38" to 2.00" (10 mm - 51 mm.)
   Enclosure type Metal body, high impact plastic end caps.
   Enclosure dimensions 2.90" W x  4.40" H x 4.35" D (1 gang)
(74 mm W x 112 mm H x 111 mm D)
   Front angle 115 degrees
   Cable openings 1x 1.00" x 1.30" (25 mm x 33 mm)
Rear slotted opening: 0.40" H (10 mm H) running the width of enclosure
   Product weight 0.5 lbs (0.3 kg)
   Regulatory compliance CE, Complies with the appropriate requirements of RoHS, WEEE
   Product warranty 3 years parts and labor

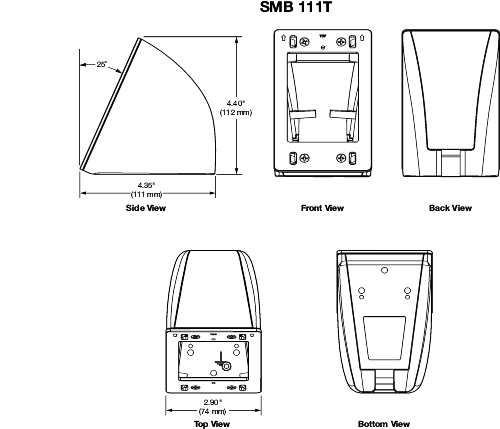

   SMB 111T Diagram and Dimensions
    NOTE     Specifications are subject to change without notice.
(5304-D1)
装运尺寸和重量
    产品编号 高度 宽度 深度 重量
    70-1321-02 14.6 cm 14.0 cm 10.2 cm 0.32 kg
    70-1321-03 14.0 cm 13.3 cm 8.9 cm 0.37 kg
    70-1160-12 15.2 cm 12.7 cm 6.0 cm 0.27 kg
    70-1160-13 15.2 cm 12.7 cm 6.0 cm 0.27 kg

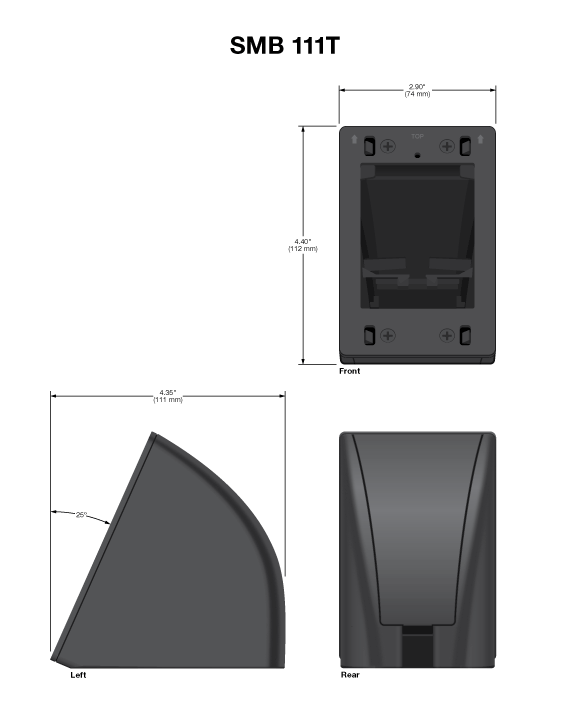

面板图

SMB 111T Panel Drawing
