Retractor 系列

用于 AVEdge、Cable Cubby 和部分 TouchLink 接线盒、带速度控制的电缆卷收系统

主要特性

能方便、轻松地安装电缆卷收系统，适用于 AVEdge 100、Cable Cubby^® 系列和部分 TouchLink^® 接线盒以及 TMK 120 R 桌下安装套件
电缆可延伸至 3' (90 cm)
按照用户要求的长度安全地将电缆存放到位
一键式电缆卷收
专有的精准变速电缆卷收控制装置可在 1.5 和 4.0 秒的范围内提供超过 50 级的调节模式
经久耐用且可靠的设计，经测试电缆卷收使用寿命可达 7,500 次以上

型号	产品说明	产品编号
Retractor VGA	VGA; 3' (90 cm)	70-1065-01
Retractor PC Audio	3.5 mm 立体声音频; 3' (90 cm)	70-1065-02
Retractor Network	网络 CAT6; 3' (90 cm)	70-1065-03
Retractor HDMI	HDMI; 3' (90 cm)	70-1065-04
Retractor USB 2.0	USB 2.0 A 型对 USB A 型; 3' (90 cm)	70-1065-05
Retractor USB 3.2	USB 3.2 A 型对 USB B 型; 3' (90 cm)	70-1065-06
Retractor Mini DisplayPort-DisplayPort	Mini DisplayPort 对 DisplayPort; 3' (90 cm)	70-1065-18
Retractor Mini DisplayPort-HDMI	4K Mini DisplayPort 对 HDMI; 3' (90 cm)	70-1065-44
Retractor DisplayPort-HDMI	4K DisplayPort 对 HDMI; 3' (90 cm)	70-1065-43
Retractor DisplayPort	DisplayPort; 3' (90 cm)	70-1065-07
Retractor USB-C Pro	4K USB-C 对 USB-C; 3' (90 cm)	70-1065-55
Retractor USB-C Pro 8K	8K USB-C 对 USB-C; 3' (90 cm)	70-1065-56
Retractor VGA-A	VGA 插头对插头和 3.5 mm 立体声；3' (90 cm)	70-1065-11
Retractor USB-C Power	USB-C 电源；3' (90 cm)	70-1065-50
Retractor USB-C - HDMI	4K USB-C 对 HDMI; 3' (90 cm)	70-1065-51
Retractor USB-C - DisplayPort	4K USB-C 对 DisplayPort; 3' (90 cm)	70-1065-52
Retractor Filler Module	带空板和电缆直通面板	70-1065-35
Retractor Horizontal Mounting Bracket Kit	用于水平安装应用	70-678-00
Cable Cubby 202 Retractor Bracket	支持 3 个 Retractor 模块	70-1043-02
Retractor DisplayPort-HDMI	DisplayPort 对 HDMI; 3' (90 cm)	70-1065-08	停产
Retractor Lenovo DC	Lenovo DC 电源延长; 3' (90 cm)	70-1065-09	停产
Retractor DC	DC 电源延长：Dell、HP、其它 PC; 3'/90cm	70-1065-10	停产
Retractor Mini DisplayPort-HDMI	Mini DisplayPort 对 HDMI; 3' (90 cm)	70-1065-19	停产
Retractor Filler Module	填充模块	70-678-08	停产
Cable Cubby 200 Bracket	支持 2 个 Retractor 模块	70-678-10	停产

Extron Retractor 系列是一款专有的变速电缆卷收和管理系统，可与 AVEdge™ 100、Cable Cubby^® 系列和部分 TouchLink^® 接线盒以及 TMK 120 R 桌面安装套件配合使用。Retractor 模块可支持大多数视音频和数据信号类型，包括 HDMI、DisplayPort、VGA、网络、PC 音频、USB 和 USB‑C^®。电缆的延伸距离最长达 90 cm (3')，并能根据所需的长度安全地存放到位。它采用一键式电缆卷收，且可控制卷收速度，这样无论在水平还是垂直安装都能提供平滑的操作。Extron Retractor XL 系列模块也适用于使用 152 cm (5') 延长电缆的应用环境。

Extron 提供了行业最广泛的 USB‑C Retractor 模块选择。Retractor USB‑C 电源模块采用 USB-C 至 USB-C 传输，为外围设备及部分笔记本电脑提供高达 100 W 的功率输出。对于支持 DisplayPort Alt 模式的 USB-C 信号源来说，Retractor USB‑C - HDMI 模块可提供与 HDMI 显示器和外围设备的连接。Extron Retractor USB‑C - DisplayPort 模块可在支持 DisplayPort Alt 模式的 USB‑C 信号源与 DisplayPort 设备之间建立连接。Retractor USB‑C - HDMI 和 Retractor USB-C - DisplayPort 模块支持高达 4K/30 的分辨率，还能在信号源和显示器之间传输 EDID、HDCP 和音频信息。

Retractor USB-C Pro 和 Retractor USB-C Pro 8K 模块在 USB-C 信号源之间提供连接，支持高达 8K/30 的分辨率和高达 5 Gbps 的数据速率。也可在设备之间传输 EDID、HDCP 和音频信息。它们提供高达 60 W 的功率用于充电。Retractor XL USB‑C Pro 8K 兼容 USB‑C HD 101 接口。

Extron Retractor 模块设计有很长的使用寿命和可靠性，并且经测试电缆卷收可达 7,500 次以上。这款坚固的机械装置设计可承受在学校、图书馆、会议室和其他它高利用率的环境下频繁地使用。每个模块都包含一根预装的 3.6 m (12') 长单一信号类型电缆，无论电缆延伸多长都能确保提供一致、可靠的性能表现。模块的系统端提供了一根 1.8 m (6') 长引线，可轻松地与桌下视音频系统硬件或地插座进行安装和连接。

Retractor 模块可垂直安装，以方便地贴近桌腿或桌面托架安装。对于桌下或其它平面等水平安装应用，还提供可选的安装支架。每个水平支架最多支持 3 个 Retractor 模块。对于半永久性安装环境，AVEdge 100 接线盒也能容纳多达 3 个 Retractor 电缆卷收模块。随附安装支架。Cable Cubby 系列和部分 TouchLink 接线盒根据不同的尺寸可支持 3 到 9 个 Retractor 模块。可能需要选配的安装支架。Retractor 填充模块可填充 Retractor 安装的未使用空间。此填充模块包含一个空白盖板以及一个电缆直通面板，可容纳立体声音频、网络或其它电缆。还提供 Extron TMK 120 R 桌下安装套件，无需对桌面进行开孔。

请查看以下图表了解更多详情：

型号	Retractor 容量
AVEdge 100	3 个，使用随附的支架
Cable Cubby F55 Edge	4 个，使用可选的支架
Cable Cubby F55 UT	2 个，使用随附的支架
Cable Cubby 202	3 个，使用可选的支架
Cable Cubby 300S/C	3 个
Cable Cubby 500	3 个，使用随附的支架
Cable Cubby 600	共 6 个；每侧 3 个
Cable Cubby 650 UT	3 个，使用随附的支架 4 个，使用可选的支架
Cable Cubby 700	共 6 个；使用随附的支架每侧 3 个
Cable Cubby 800	共 6 个；每侧 3 个
Cable Cubby 1200/1202	3 个，使用随附的支架 4 个，使用可选的支架
Cable Cubby 1252 MS	3 个，使用随附的支架 4 个，使用可选的支架
Cable Cubby 1400/1402	3 个，使用随附的支架 4 个，使用可选的支架
EBP 1200C	3 个，使用随附的支架 4 个，使用可选的支架
TLP 350CV	共 6 个；每侧 3 个
TLP 710CV	共 6 个；每侧 3 个
TLE 350	共 6 个；每侧 3 个
TLE 710	共 6 个；每侧 3 个
TLP Pro 320C	共 6 个；每侧 3 个
TLP Pro 525C	3 个，使用可选的支架
TLP Pro 720C	共 6 个；每侧 3 个
TLP Pro 725C	9 个，使用可选的支架
TMK 120 R	2 个

特性

能方便、轻松地安装电缆卷收系统，适用于 AVEdge 100、Cable Cubby^® 系列和部分 TouchLink^® 接线盒以及 TMK 120 R 桌下安装套件

电缆可延伸至 3' (90 cm) — 还提供 6' (1.8 m) 引线，用于连接位于安装表面下方的其它视音频产品。

按照用户要求的长度安全地将电缆存放到位

一键式电缆卷收

专有的精准变速电缆卷收控制装置可在 1.5 和 4.0 秒的范围内提供超过 50 级的调节模式 — 电缆延长和卷收装置可独立操作，大大提高了可靠性并延长了电缆的使用寿命。

经久耐用且可靠的设计，经测试电缆卷收使用寿命可达 7,500 次以上

灵活的安装选项 — Retractor 模块可以垂直或水平安装在桌子或其它工作台下面。

使用单个螺栓就能轻松地安装 Retractor 模块；无需工具或其它硬件 — 如需更换 retractor，几分钟就能轻松完成。

提供多种常用的视音频和数据连接器，包括 HDMI、Mini DisplayPort、DisplayPort、VGA、PC 音频、网络、USB 和 USB‑C^®

Retractor USB‑C 电源模块提供高达 100 W 的功率传输

Retractor USB‑C - HDMI 模块可在支持 DisplayPort Alt 模式的 USB‑C 信号源与 HDMI 显示器和外围设备之间提供连接：
- 符合高速 HDMI 电缆性能标准
- 经 4K 验证，支持高达 4K/30 @ 4:4:4 的分辨率
- 符合 HDCP 标准
- 从显示设备传输 EDID 信息至信号源

Retractor USB‑C - DisplayPort 模块可在支持 DisplayPort Alt 模式的 USB‑C 设备与 DisplayPort 设备之间提供连接：
- 经 4K 验证，支持高达 4K/30 @ 4:4:4 的分辨率
- 符合 HDCP 标准
- 从显示设备传输 EDID 信息至信号源

最新 Retractor USB-C Pro; PN 70-1065-55：
- 支持两个 DisplayPort 通道
- 4K/30
- 5 Gbps 数据速率
- 符合 USB 3.2 标准
- 提供高达 60 W 的电源
- 信号源连接器上带可识别蓝色环

最新 Retractor USB-C Pro 8K; PN 70-1065-56:
- 支持四个 DisplayPort 通道
- 8K/30
- 480 Mbps 数据速率
- 符合 USB 2.0 标准
- 提供高达 60 W 的电源
- 信号源连接器上带可识别红色环
- 兼容 USB-C HD 101 接口

最新 Retractor USB 2.0 采用一根 USB Type‑A 插头对 USB Type‑A 插头电缆，可支持 480 Mbps 的数据速率 — 随附 Type‑A 插座转 Type‑B 插头适配器，可直接连接到 USB 切换器和延长器

Retractor USB 3.2 采用一根 USB A 型插头对 USB B 型插头电缆，可支持 5 Gbps 的数据速率

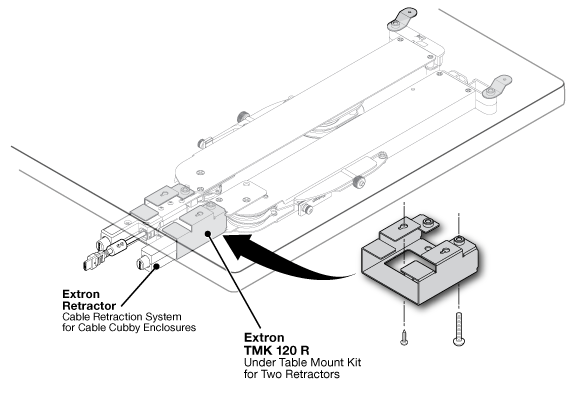

可选的 TMK 120 R 桌下安装套件适用于两个 Retractor 模块 — Retractor 模块可紧靠家具表面安装，确保腿部空间最大化。

可选的 AVEdge 100 Edge 安装接线盒支持 3 个 Retractor 模块 — 可将 Retractor 模块半永久性安装到桌面边缘，无需对桌面进行开孔。

提供可选的填充模块和安装支架 — 填充模块包含一个空白盖板和电缆直通面板，可容纳音频、网络或 USB 电缆，以支持 Retractor 模块。

可选的 Cable Cubby Retractor Bracket Kit - Double，每个支架允许将两个 Retractor 模块安装至 Cable Cubby 650 UT、Cable Cubby 1200/1202、Cable Cubby 1252 MS、Cable Cubby 1400/1402、EBP 1200C、TLP Pro 525C 或 TLP Pro 725C 接线盒内

Extron Retractor XL 系列延长电缆卷收模块适用于使用 152 cm (5') 延长电缆的应用环境

可选的 Cable Collar 套件可与部分 Retractor XL 系列电缆卷收系统配合使用 — 与 Cable Cubby 系列接线盒一起使用时，不建议搭配 USB‑C Pro 和 USB‑C Pro 8K 电缆卷收模块使用。

可选附件
	Cable Collar Kit	各种颜色的标识环可轻松地识别线缆
	TMK 120 R	用于 2 个 Retractor 模块的桌下安装套件

可选附件

Cable Collar Kit

各种颜色的标识环可轻松地识别线缆

TMK 120 R

用于 2 个 Retractor 模块的桌下安装套件

相关产品
	Cable Cubby 100	用于视音频连接和电源的电缆安装接线盒
	Cable Cubby F55 UT	用于视音频连接、远程控制及供电的桌下电缆安装接线盒
	AVEdge 100	用于视音频连接、数据和电源的边缘安装接线盒

相关产品

Cable Cubby 100

用于视音频连接和电源的电缆安装接线盒

Cable Cubby F55 UT

用于视音频连接、远程控制及供电的桌下电缆安装接线盒

AVEdge 100

用于视音频连接、数据和电源的边缘安装接线盒

相似产品
	Retractor SM	Show Me 电缆卷收模块

相似产品

Retractor SM

Show Me 电缆卷收模块

技术参数

Retractor Series

Cable — USBC Pro 8K (Red Ring)

specification

Frame rate¹

24, 25, 30, 50, 60, or 120 fps

Chroma sampling¹

4:4:4 or 4:2:2

Color bit depth¹

8, 10, or 12 bits per color

Signal Type

Up to DisplayPort 1.4 and HDCP 2.3

DisplayPort video

DisplayPort Alt Mode, DP 1.4 (4 lanes), up to HBR3/8.1 Gbps per lane

Max. video data rate

32.4 Gbps (8.1 Gbps Per Lane)

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate* to determine video parameters supported by this data rate.*

USB-C cable

Connector type

1 USB-C Male to 1 USB-C Male

Data

USB specification

USB 2.0 and USB 1.1 compatible

USB data rate

Up to 480 Mbps

Maximum built-in USB hubs

Power

Maximum power delivery

60 W

Maximum current

3 A

Cable — USBC Pro (Blue Ring)

specification

Frame rate¹

24, 25, or 30 fps

Chroma sampling¹

4:4:4 or 4:2:2

Color bit depth¹

8, 10, or 12 bits per color

Signal Type

Up to DisplayPort 1.4 and HDCP 2.3

DisplayPort video

DisplayPort Alt Mode, DP 1.4 (2 lanes), up to HBR3/8.1 Gbps per lane

Max. video data rate

16.2 Gbps (8.1 Gbps per lane)

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate* to determine video parameters supported by this data rate.*

USB-C cable

Connector type

1 USB-C Male to 1 USB-C Male

Data

USB specification

USB 3.2 (Gen 1), USB 2.0, USB 1.1 compatible

USB data rate

Up to 5 Gbps

Maximum built-in USB hubs

Power

Maximum power delivery

60 W

Maximum current

3 A

Cable - Digital

Specifications

Frame rate¹

24, 25, 30, 50, or 60 fps

Chroma sampling¹

4:4:4, 4:2:2, or 4:2:0

Color bit depth¹

8 bits per color

Signal type¹

HDMI 1.4, DisplayPort 1.1a

Maximum video data rate

HDMI and USB-C - HDMI

10.2 Gbps (3.4 Gbps per color)

DisplayPort and USB-C - DP

10.8 Gbps (2.7 Gbps per lane)

NOTE	¹Subject to the maximum data rate limit. Use our calculator (www.extron.com/8Kdatarate) to determine video parameters supported by this data rate.

HDMI cables

Connector type

1 male HDMI type A to 1 male HDMI type A

DisplayPort cables

Connector type

1 male latching DisplayPort to 1 male latching DisplayPort
1 male latching DisplayPort to 1 HDMI type A

Mini DisplayPort cables

Connector type

1 male Mini DisplayPort to 1 male latching DisplayPort
1 male Mini DisplayPort to 1 male HDMI type A

USB-C cables

Connector type

1 male USB-C to 1 male HDMI type A
1 male USB-C to 1 male latching DisplayPort

Cable — Analog

VGA cables

Connector type

1 male 15-pin HD to 1 male 15-pin HD

VGA-A cables

Connector type

1 male 15-pin HD with 24 inch male 3.5 mm stereo audio pigtail to
1 male 15-pin HD with 8 inch male 3.5 mm stereo audio pigtail

Audio cables

Connector type

1 male 3.5 mm stereo audio TRS (tip, ring, sleeve) to 1 male 3.5 mm TRS

Cable

USB cables

Standards

USB 2.0

Connector type

1 male USB 2.0 Type A to 1 male Type A

USB data rate

High speed (480 Mbps)

USB 3.2 Gen 1 cables

Standards

USB 3.2 Gen 1

Connector type

1 male USB 3.2 Gen 1 Type A to male Type B

USB data rate

SuperSpeed (5 Gbps)

USB-C cables

Standard

USB power only

Connector type

1 male USB-C to 1 female USB-C

Power capacity

100 watts (5 A)

Network cables

Standards

CAT 6

Connector type

1 male shielded RJ-45 to 1 male shielded RJ-45

DC Connector cables

Connector type

1 male DC power connector to 1 female DC power connector

DC Lenovo connector cables

Connector type

1 male DC Slim-tip to 1 female DC Slim-tip

General

Mounting

Mountable into Extron Cable Cubby, TLP Cable Cubby TouchLink® and AVEdge 100 enclosures, and the TMK 120 R Table Mount Kit (all sold separately)

NOTE	An optional bracket is required for horizontal mounting. Go to www.extron.com for information on installing additional brackets.

Enclosure type

Metal and plastic

Enclosure dimensions

22.7" H x 1.2" W x 4.7" D
(57.7 cm H x 3.0 cm W x 11.9 cm D)
See the following diagrams for additional dimensions.

Product weight

2.8 lbs (1.3 kg)

Regulatory compliance

RoHS, WEEE

Life expectancy

Tested to exceed 7500 cycles

Warranty

3 years parts and labor including preinstalled cable assembly

NOTE	Specifications are subject to change without notice.

(5997-D15)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
70-1065-01	7.0 cm	16.5 cm	66.0 cm	1.81 kg
70-1065-02	7.0 cm	15.9 cm	65.7 cm	1.68 kg
70-1065-03	7.0 cm	16.5 cm	66.0 cm	1.79 kg
70-1065-04	7.6 cm	17.8 cm	66.0 cm	1.79 kg
70-1065-05	7.0 cm	16.2 cm	65.7 cm	1.71 kg
70-1065-06	7.0 cm	16.5 cm	65.7 cm	1.78 kg
70-1065-18	7.0 cm	65.6 cm	16.3 cm	1.77 kg
70-1065-44	7.0 cm	16.5 cm	66.0 cm	1.78 kg
70-1065-43	7.0 cm	16.5 cm	66.0 cm	1.77 kg
70-1065-07	7.0 cm	16.5 cm	66.0 cm	1.8 kg
70-1065-55	7.0 cm	65.1 cm	16.4 cm	1.81 kg
70-1065-56	7.0 cm	65.1 cm	16.4 cm	1.81 kg
70-1065-11	7.0 cm	15.9 cm	66.0 cm	1.86 kg
70-1065-50	7.0 cm	16.5 cm	66.0 cm	1.87 kg
70-1065-51	7.0 cm	16.5 cm	66.0 cm	1.81 kg
70-1065-52	7.0 cm	16.5 cm	66.0 cm	1.8 kg
70-1065-35	5.1 cm	7.6 cm	12.7 cm	0.14 kg
70-678-00	3.2 cm	9.6 cm	2.7 cm	0.09 kg
70-1043-02	10.2 cm	19.1 cm	14.0 cm	0.33 kg

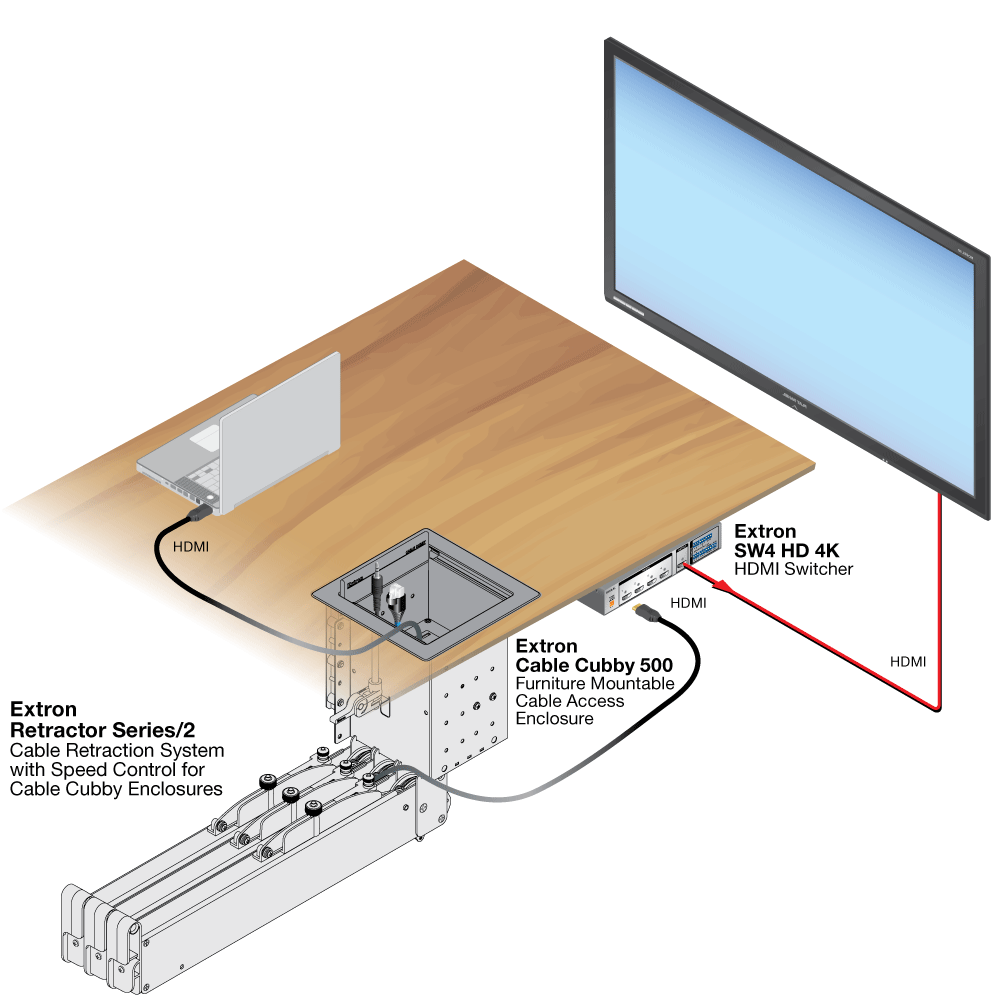

示意图

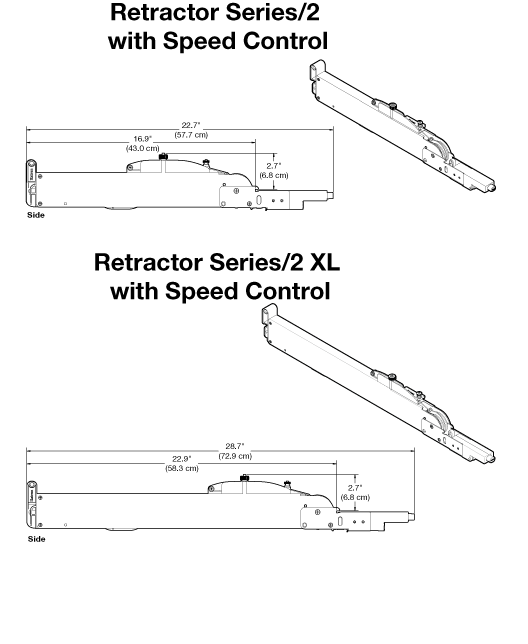

面板图
