SMA-1

旋转式安装适配器

主要特性

为 SMB 1 和 SMB 303 以及部分桌面型 TouchLink 和 TouchLink Pro 触摸屏提供了旋转功能
多个停止点位，允许使用者决定旋转角度
可在单一位置供多个用户使用
将表面安装接线盒或桌面型 TouchLink 触摸屏托起以避免表面磨损

型号	产品说明	产品编号
SMA-1	旋转式安装适配器	70-747-01

SMA-1 旋转式安装适配器设计与 SMB 1 和 SMB 303 表面安装盒以及部分桌面型 TouchLink 和 TouchLink Pro 触摸屏配合使用。它提供了旋转盒体的方法，方便多个用户使用。SMA-1 提供多个停止点位，安装者可以准确决定旋转角度，以便轻松地使用，并可防止电缆绞缠打结。SMA-1 可将表面安装接线盒或桌面型 TouchLink 触摸屏稍微托起，从而避免了在旋转过程中损坏桌面。

特性

为 SMB 1 和 SMB 303 以及部分桌面型 TouchLink 和 TouchLink Pro 触摸屏提供了旋转功能
多个停止点位，允许使用者决定旋转角度
可在单一位置供多个用户使用
将表面安装接线盒或桌面型 TouchLink 触摸屏托起以避免表面磨损

相似产品
	BB 700M	用于 TLP 700MV、TLP Pro 1220MG、TLP Pro 1520MG 和 TLP Pro 1720MG 的底盒
	BB 710M	用于 TLP 710MV、TLP Pro 720M 和 TLP Pro 1022M 的底盒
	Cable Cubby AAP 支架	用于部分 Cable Cubby^® 和 TouchLink^® 接线盒的视音频连接安装支架
	PI 115	用于 XTP 和 Pro 系列控制系统的电源合路器
	Retractor XL 系列	用于 AVEdge、Cable Cubby 和部分 TouchLink 接线盒、带速度控制的延长电缆卷收系统
	Retractor 系列	用于 AVEdge、Cable Cubby 和部分 TouchLink 接线盒、带速度控制的电缆卷收系统
	SMA-2	旋转式安装适配器
	UCM R308	带 8 个视音频连接模块开口的通用控制器安装面板
	XTP PI 400	用于 XTP 和 Pro 系列控制系统的四端口电源合路器

技术参数

SMA-1

General

Mounting

Furniture mount

Flat surface mountable

Adjustment ranges

The SMA-1 can be rotated horizontally ±180° from the installed position

Material

Steel

Dimensions

0.7" H x 3.0" diameter
(1.70 cm H x 7.6 cm diameter)

Product weight

0.1 lb (<0.1 kg)

Shipping weight

1 lbs (0.5 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

TBD

Product warranty

3 years parts and labor

NOTE	Specifications are subject to change without notice.

(8.0-060410-D1)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
70-747-01	20.3 cm	10.2 cm	2.5 cm	0.19 kg

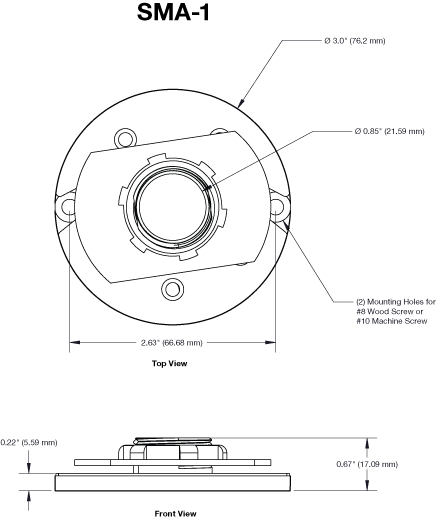

面板图
