主要特性
-
为多达 4 台 XTP 双绞线延长器、IPL Pro 控制处理器或 TouchLink Pro 触摸屏提供 13 W 的电源
-
专门设计用于高数据速率的 XTP Systems
-
对信号质量无影响
-
用于故障诊断和监视的实时状态 LED 指示灯
-
经过 UL/c-UL 认证，符合 CE 标准
-
1U 高、半机架宽外壳
| 型号 |
产品说明 |
产品编号 |
| XTP PI 400 |
四端口电源合路器 |
60-1298-01 |
Extron XTP PI 400 是一款四端口电源合路器，可为多达 4 台 XTP® 发送器或接收器远程供电，无需本地电源。其设计专门用于满足 XTP Systems® 的高数据速率要求，使用电源合路器时的信号质量不会受到影响。它可以安装在 XTP 信号路径上的任意位置，为有限空间内的远程设备提供了设计的灵活性。为了确保快速可靠的安装，可使用 Extron 机架搁板对 1U 高、半机架宽的外壳进行牢固地安装。XTP PI 400 电源合路器可灵活地集成到满载矩阵切换器的 XTP Systems 中。
特性
-
为多达 4 台 XTP 双绞线延长器、IPL Pro 控制处理器或 TouchLink Pro 触摸屏提供 13 W 的电源
-
专门设计用于高数据速率的 XTP Systems
-
对信号质量无影响
-
用于故障诊断和监视的实时状态 LED 指示灯
-
经过 UL/c-UL 认证，符合 CE 标准
-
1U 高、半机架宽外壳
-
内置 Extron Everlast™ 电源
— 该全球通用型电源具有经验证的高可靠性和低功耗，能够降低运行成本
-
Extron Everlast 电源可享受 7 年部件及人工保修
|
相兼容的发送器
|
| |
XTP T HD 4K |
4K HDMI 发送器 |
| |
XTP T HWP 101 4K |
4K HDMI 发送器 - Decorator 型墙面板 |
| |
XTP T FB 202 4K |
用于地插盒的 2 路输入 4K 发送器 |
| |
XTP T VGA |
通用型 VGA 发送器 |
| |
XTP T EU 202 |
用于欧式接线盒的 2 路输入发送器 |
| |
XTP T MK 202 |
用于 MK 接线盒的 2 路输入发送器 |
|
相兼容的接收器
|
| |
XTP SR HD 4K |
4K HDMI 图像解析度转换接收器 |
| |
XTP R HD 4K |
4K HDMI 接收器 |
|
相兼容的切换器和矩阵切换器
|
| |
XTP II CrossPoint 1600 |
带 SpeedSwitch 技术的模块化数字矩阵切换器，尺寸从 4x4 至 16x16 不等 |
| |
XTP II CrossPoint 3200 |
带 SpeedSwitch 技术的模块化数字矩阵切换器，尺寸从 4x4 至 32x32 不等 |
| |
XTP II CrossPoint 6400 |
带 SpeedSwitch 技术的模块化数字矩阵切换器，尺寸从 4x4 至 64x64 不等 |
|
可选附件
|
| |
XTP DTP 24 |
用于 XTP Systems 和 DTP Systems 的屏蔽双绞线电缆 |
| |
XTP DTP 24 耦合器 |
用于 Extron XTP DTP 屏蔽双绞线电缆的屏蔽 RJ-45 耦合器 |
| |
XTP DTP 24 插头 |
用于 Extron XTP DTP 24 屏蔽双绞线电缆的屏蔽 RJ-45 插头套件 |
|
相似产品
|
| |
PI 115 |
用于 XTP 和 Pro 系列控制系统的电源合路器 |
技术参数
-
| XTP PI 400 |
|
| General |
|---|
| Connectors | 4 RJ-45 female connectors for pass-through input
4 RJ-45 female connectors for power and pass-through output |
| Power supply | Internal
Input: 100-240 VAC, 50-60 Hz |
| Power output | +48 VDC, 0.35 A, 16.8 watts, per output |
| Power consumption | 55 watts |
| Ambient temperature/humidity | Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing |
| Cooling | Convection, no vents |
| Thermal dissipation | 187 BTU/hr |
| Mounting | |
| Rack mount | Yes, with optional 1U rack shelf |
| Furniture mount | Yes, with optional under desk mounting kit |
| Pole mount | No |
| Enclosure type | Metal |
| Enclosure dimensions | 1.7" H x 8.75" W x 9.5" D (1U high, half rack wide)
(4.2 cm H x 22.2 cm W x 24.1 cm D) |
| Product weight | 2.0 lbs (0.9 kg) |
| Shipping weight | 4 lbs (2 kg) |
| Vibration | Operating: 10-250 Hz, 0.25 Gp-p, 3 axes, 15 min. sweep |
| Regulatory compliance | |
| Safety, EMI/EMC | CE, C-tick, c-UL, UL, CISPR 22 Class A, CISPR 24, FCC Part 15, Class A |
| Environmental | Complies with the appropriate requirements of RoHS, WEEE |
| Product warranty | 3 years parts and labor |
| Everlast power supply warranty | 7 years parts and labor |
| NOTE | Specifications are subject to change without notice. |
|
| (8.0-022213-D2) |
| 装运尺寸和重量 |
| 产品编号 |
高度 |
宽度 |
深度 |
重量 |
| 60-1298-01 |
11.8 cm |
28.3 cm |
34.6 cm |
1.45 kg |

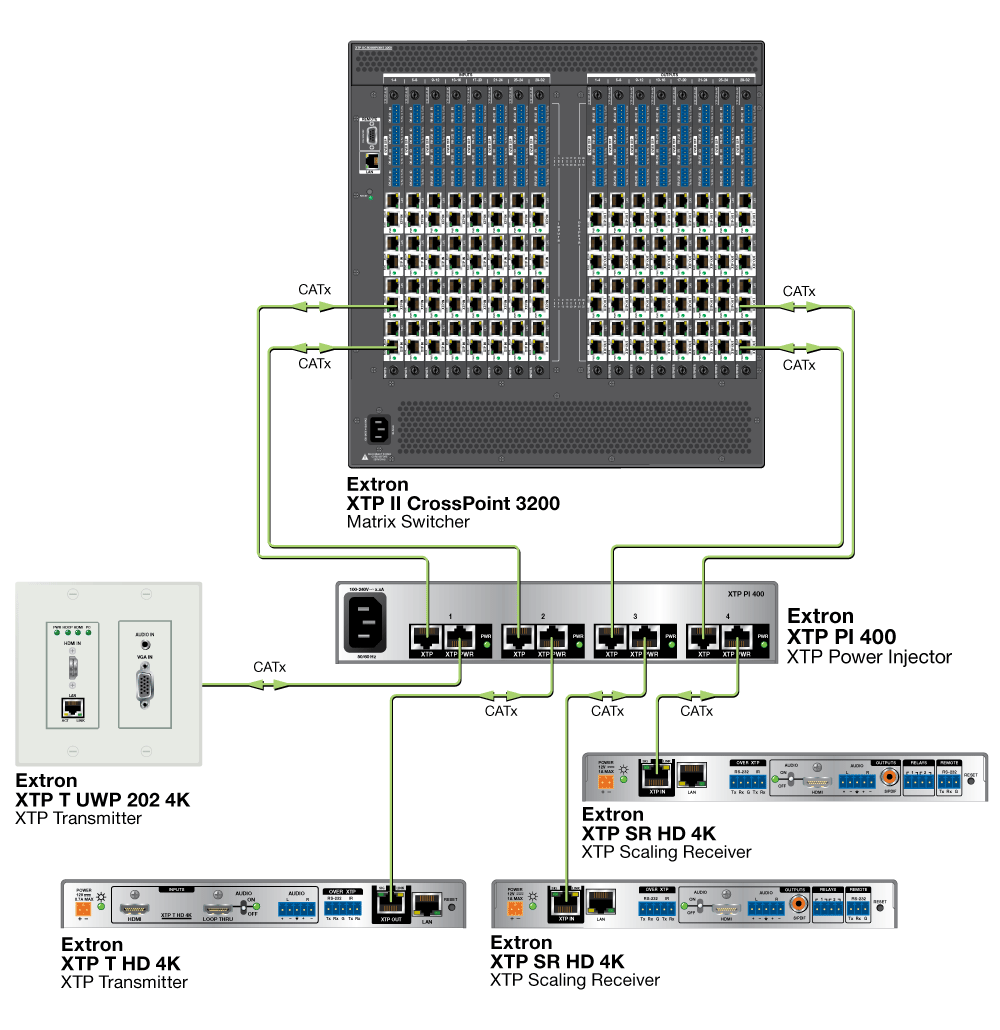

示意图
面板图
