BB 700M

用于 TLP 700MV、TLP Pro 1220MG、TLP Pro 1520MG 和 TLP Pro 1720MG 的底盒

主要特性

设计用于 TLP 700MV TouchLink^® 触摸屏，以及 TLP Pro 1220MG、TLP Pro 1520MG 和 TLP Pro 1720MG TouchLink Pro 触摸屏
嵌入式安装的钢质外壳适用于改造或预建的安装环境
适用于固定或软管的标准敲孔

型号	产品说明	产品编号
BB 700M	用于 TLP 700MV、TLP Pro 1220MG、1520MG 和 1720MG	70-690-01

BB-700M 设计为 Extron TLP 700MV、TLP Pro 1220MG、TLP Pro 1520MG 和 TLP Pro 1720MG TouchLink^®墙面安装型触摸屏提供一个嵌入式安装的钢质外壳。它允许这些触摸屏嵌入安装在改造或预建的应用环境中。BB-700M 提供适用于固定或软管的标准敲孔。

特性

设计用于 TLP 700MV TouchLink^® 触摸屏，以及 TLP Pro 1220MG、TLP Pro 1520MG 和 TLP Pro 1720MG TouchLink Pro 触摸屏
嵌入式安装的钢质外壳适用于改造或预建的安装环境
适用于固定或软管的标准敲孔

相似产品
	BB 710M	用于 TLP 710MV、TLP Pro 720M 和 TLP Pro 1022M 的底盒
	Cable Cubby AAP 支架	用于部分 Cable Cubby^® 和 TouchLink^® 接线盒的视音频连接安装支架
	PI 115	用于 XTP 和 Pro 系列控制系统的电源合路器
	Retractor XL 系列	用于 AVEdge、Cable Cubby 和部分 TouchLink 接线盒、带速度控制的延长电缆卷收系统
	Retractor 系列	用于 AVEdge、Cable Cubby 和部分 TouchLink 接线盒、带速度控制的电缆卷收系统
	SMA-1	旋转式安装适配器
	SMA-2	旋转式安装适配器
	UCM R308	带 8 个视音频连接模块开口的通用控制器安装面板
	XTP PI 400	用于 XTP 和 Pro 系列控制系统的四端口电源合路器

技术参数

BB 700M

General

Mounting

Wall mount

In-wall mounting

Material

Metal

Enclosure dimensions

7.6" H x 10.1" W x 3.5" D
19.4 cm H x 25.5 cm W x 8.8 cm D

Surface cutout

9.55" x 6.55"
(24.26 cm x 16.64 cm)

Conduit knockouts

8 per unit, 1/2" and 3/4" diameter

Product weight

2.6 lbs (1.2 kg)

Shipping weight

4 lbs (2 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

CE, c-UL, UL

Product warranty

3 years parts and labor

NOTE	Specifications are subject to change without notice.

(7.6-031810-D1)

装运尺寸和重量
产品编号	高度	宽度	深度	重量
70-690-01	11.4 cm	22.9 cm	33.7 cm	1.56 kg

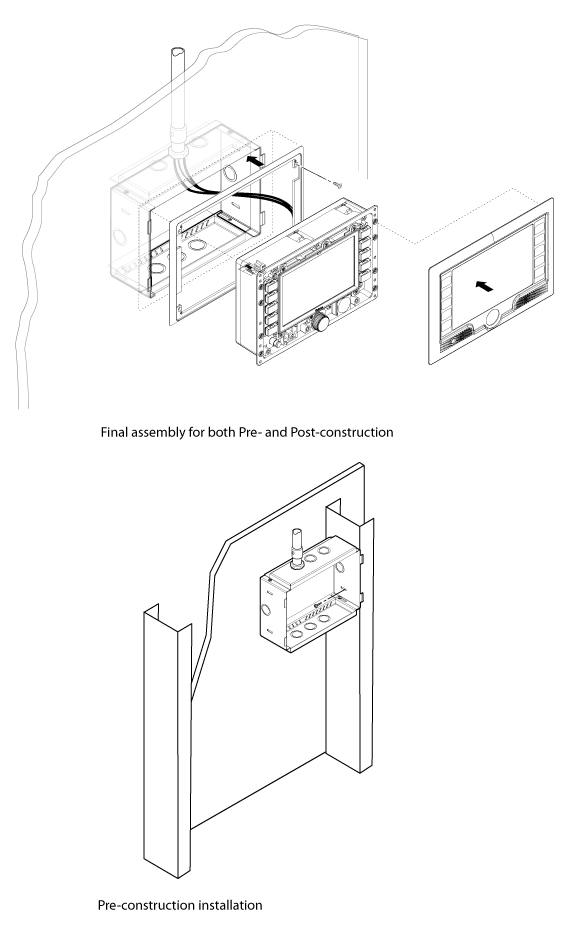

示意图

面板图
