Annotator 401

带双路 HDMI 输出和
USB 外围设备延长功能的
4K/60 注解处理器

Annotator 401

Extron Annotator 401 是一款高性能图像注解处理器，可无缝集成到需要可靠、基于硬件的 4K 注解方案的环境中。从法庭到培训设施，用户可使用触摸屏、触摸平板、键盘或鼠标在实时演示画面上画、点或输入文字。直观的屏上菜单有助于快速、轻松地进行注解。注解后的图像可以被采集并保存至设备内存、U 盘或网盘内。Annotator 401 符合 HDCP 2.3 标准，支持从 480i 至 4K/60 @ 4:4:4 的 HDMI 视频信号。它还采用高级 Extron Vector™ 4K 图像解析度转换引擎。可配置的双路视频输出为多台显示器提供独立的注解控制功能。Annotator 401 兼容 Extron USB Extender Plus 接收器，可通过 USB 设备在 100 m (330') 的距离内实现注解。

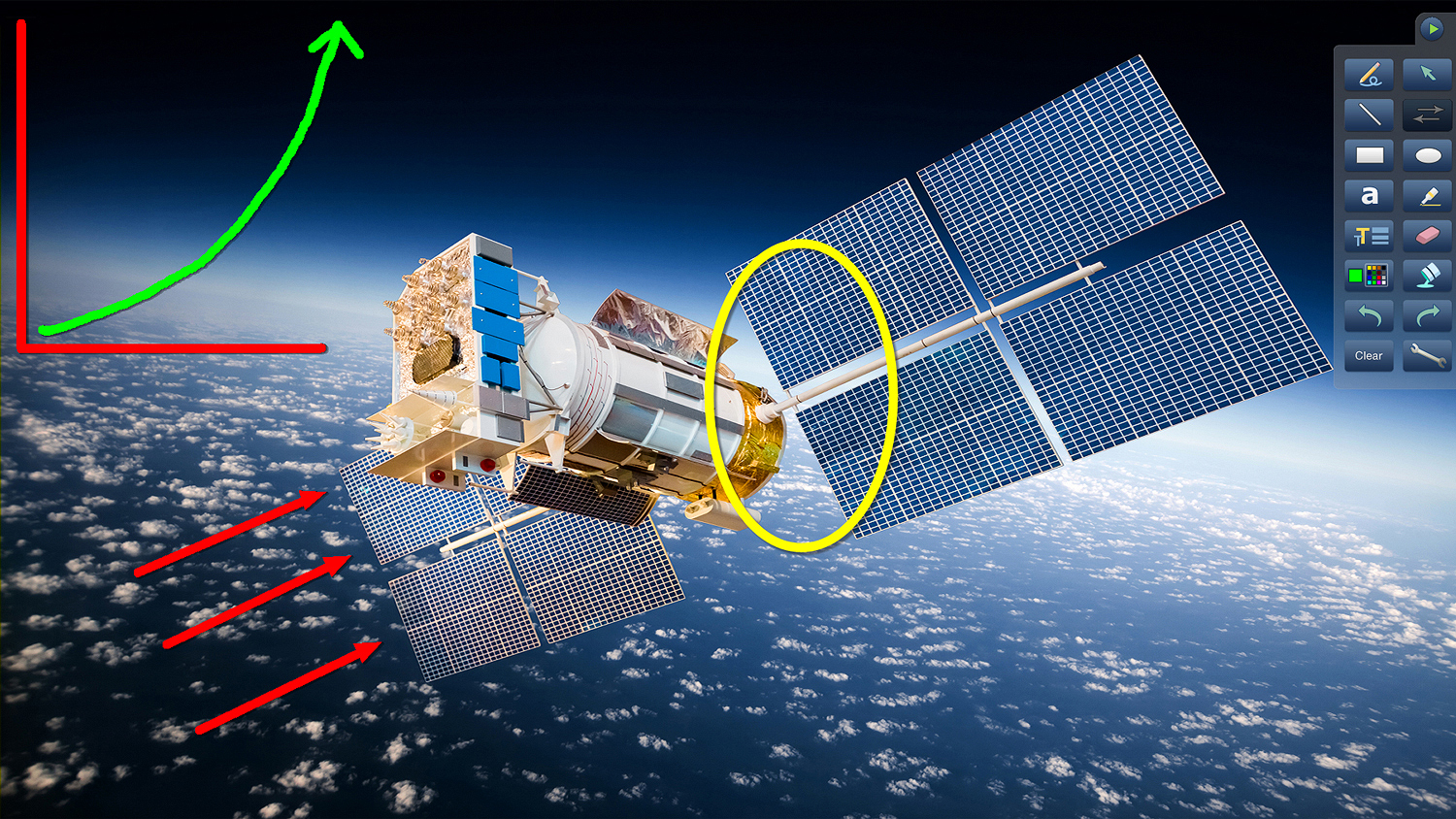

实时的注解和直观的菜单

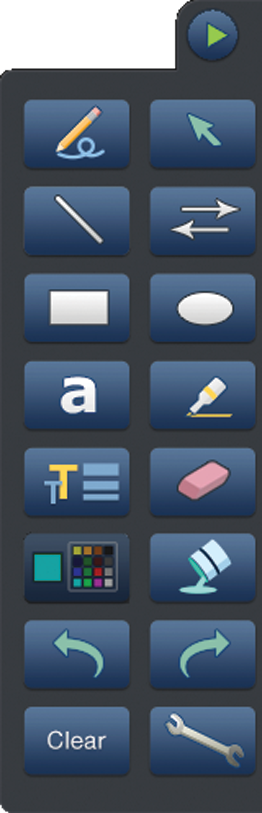

通过用户友好的图标和菜单就能快速访问主要的注解工具，如徒手绘画或画线条、添加矩形或椭圆形、输入文字、演示区域加亮、指向屏幕上的对象及其它各种定制工具。

可使用徒手画、线条、箭头线、图形和其它标记工具来突出显示内容。可选择 16 种颜色进行注解。

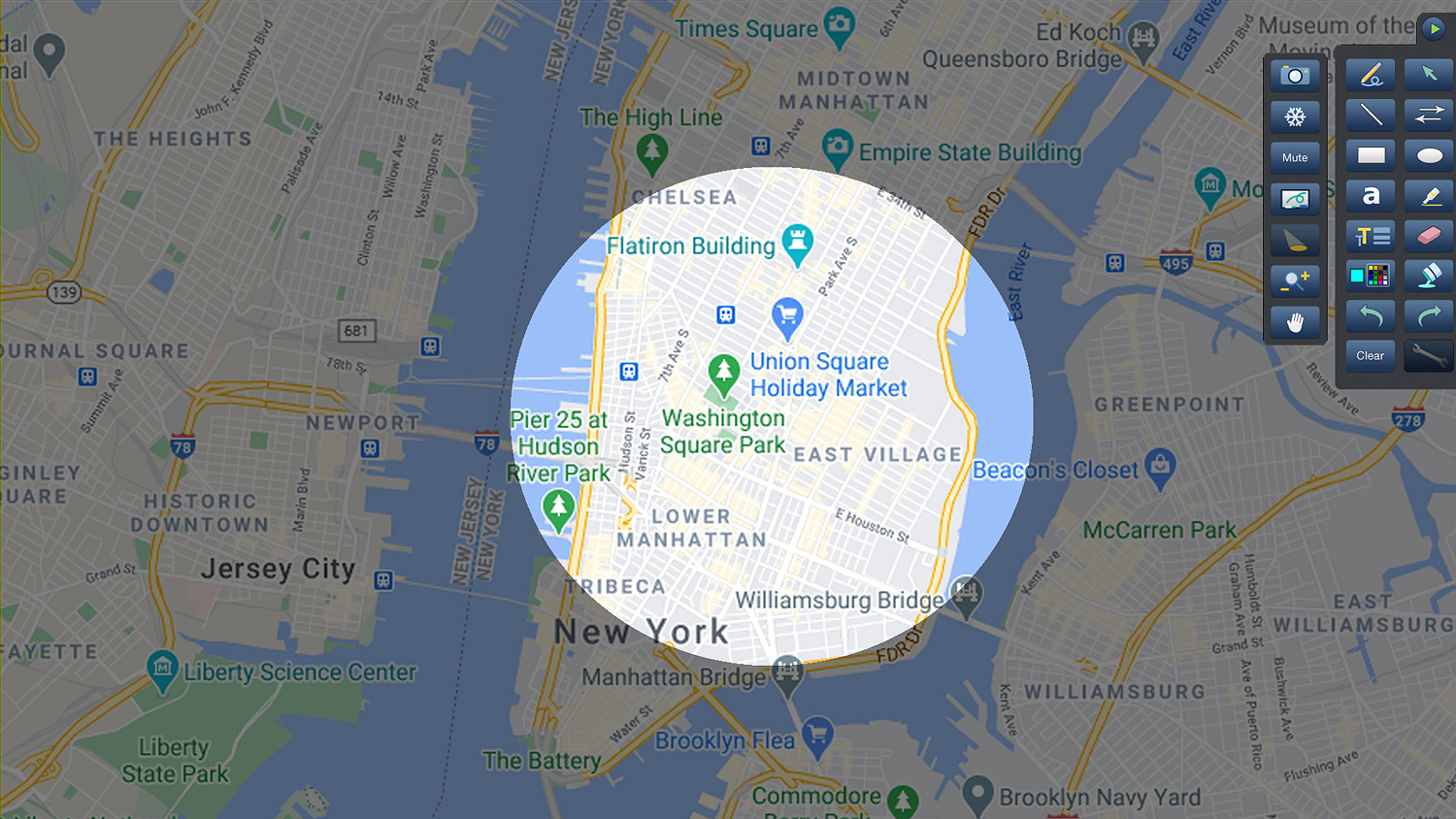

使用聚焦功能标记重点

徒手画
指针
画线
画箭头线
画矩形
画椭圆形
输入文字
加亮
调整大小
擦拭
调色板
填充
撤消
恢复
清除屏幕
高级菜单

双 HDMI 输出

双 HDMI 输出可同时驱动主显示器和预览显示器，使演示者能够屏蔽视频或隐藏菜单，还可在任一输出上进行注解。

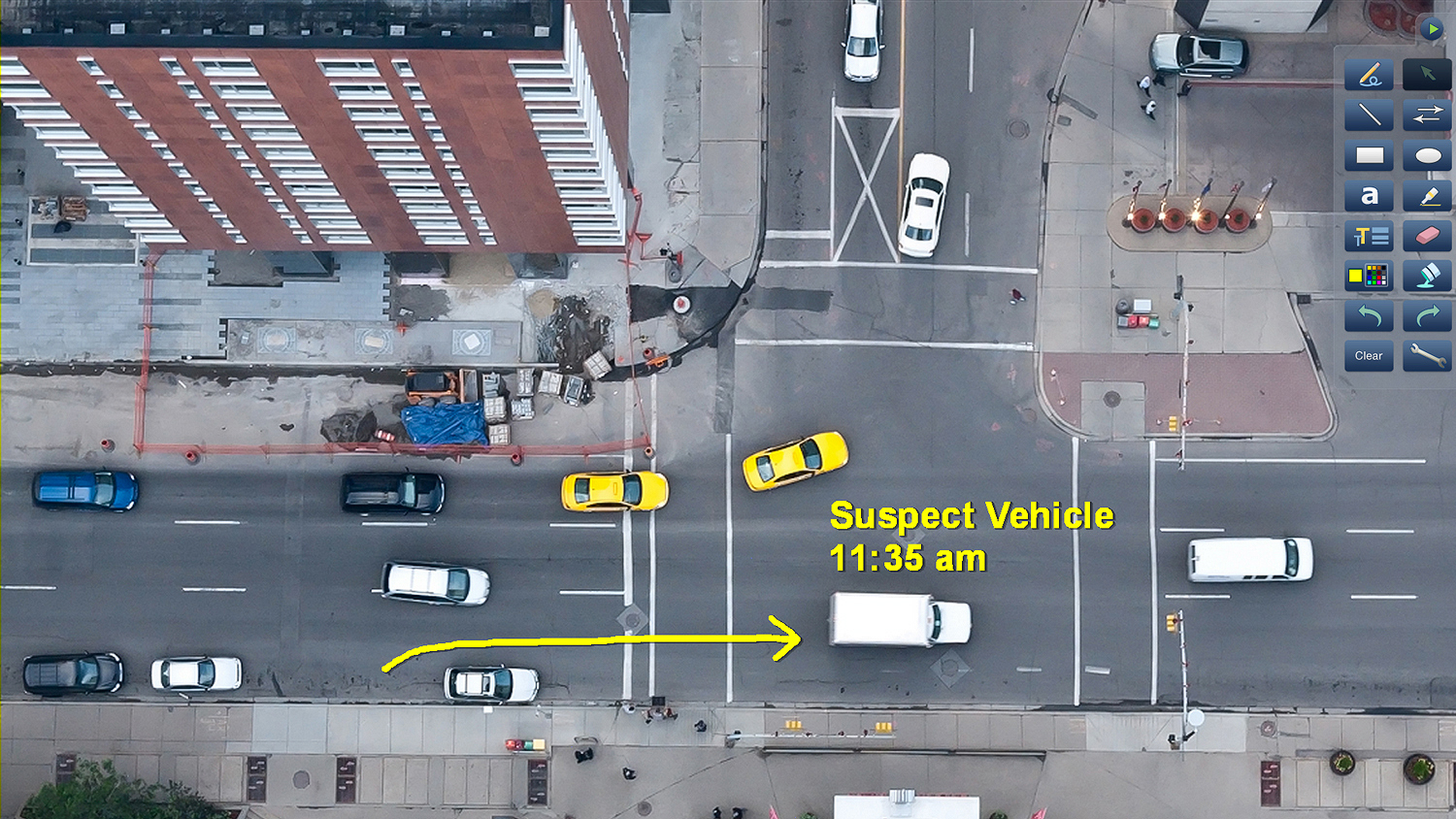

演示者输出 – 带注解菜单

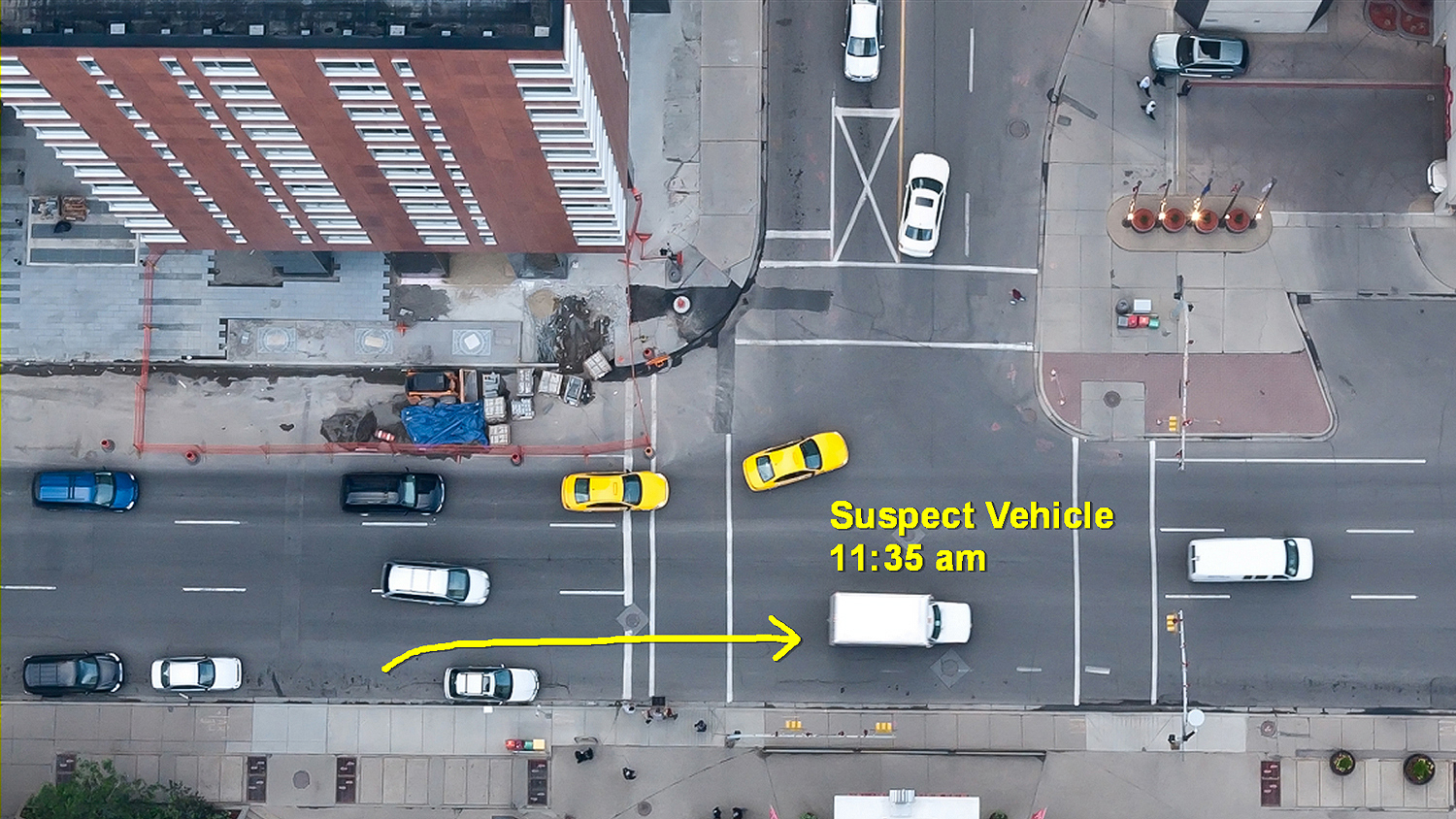

主输出 – 仅注解

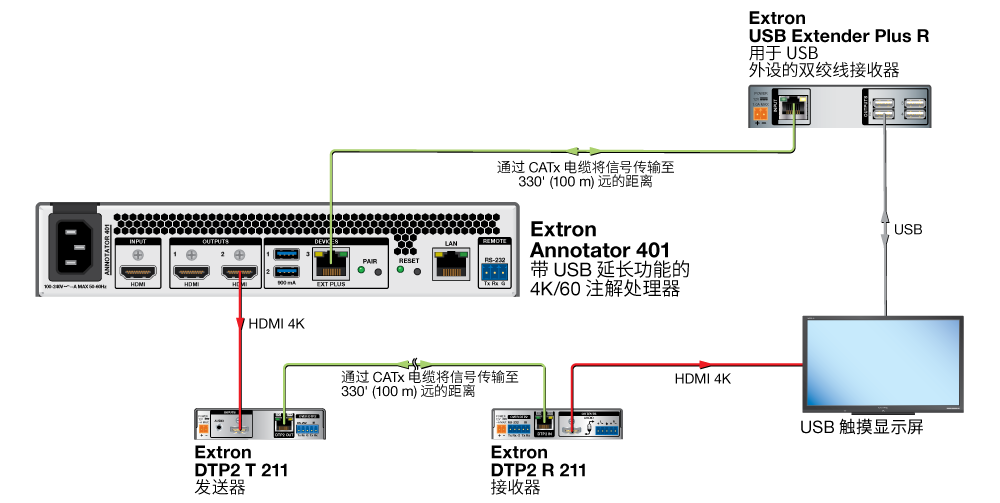

集成 Extron USB Extender Plus 发送器

Annotator 401 集成以太网端口，可实现远程注解及提供更大的系统设计灵活性。它兼容 Extron USB Extender Plus 系列接收器，可通过一根千兆以太网将 USB 外围设备延长至 600 m (1,980') 远的距离，通过一根 CATx 电缆延长至 100 m (330') 远的距离。

无与伦比的解析度转换品质

Annotator 401 采用 Vector 4K 图像解析度转换引擎，能够生成清晰、准确的图像，在无其它解析度转换方式时也能保留各个像素的细节信息。甚至以原分辨率呈现其中一小部分时，其关键细节亦能完整呈现。

设计用于简化集成

Annotator 401 采用 Extron 独有的技术，包括 EDID 管理器 (EDID Minder^®) 和密钥管理器 (Key Minder^®)，可简化 HDMI 信号源与显示设备的集成，确保最佳的系统性能和可靠性。EDID Minder 可管理显示设备与输入信号源之间的 EDID 通信，确保可靠地显示正确的视频格式。对于内容受保护的 HDMI 信号，Annotator 401 还符合 HDCP 2.3 标准。
