Extron NAV Pro AVoIP 系统成功为 McLennan 县法院提供卓越的 AV 信号路由及控制

位于美国德州 Waco 市的 McLennan 县法院对该州第 74 区拥有管辖权， 所受理案卷包含刑事审判、复杂的多方民事案件、家庭法听证会以及所有儿童保护服务案件。法院坐落在被视为当地最具历史意义的市政大楼内，该大楼建于 1901 年。

项目挑战

楼内一间中等规模的法庭被选择作为整个法院未来 AV over IP 和控制系统部署的安装试点。虽然这里在几年前也进行过改造，增加了音响系统和大型显示器，但也仅限于让律师共享内容至显示器。如今，法院需要一套更为先进的 AV 系统来提升和简化庭审流程。

主审法官需完全掌控庭内视音频信号的选择及分发。而另一必备功能是，用户可在工作席位上对演示内容进行预览。

系统集成的工期安排是一个不小的挑战，需根据各楼层法庭不断变化的日程安排来进行协调。由于要跨楼层布线，还要对庭内法官、证人席位，及其他区域进行实体改造，所以施工期间该安装试点正下方的法庭也必须同时关闭。该大楼本身古老而极富历史感的架构也给系统安装增加了诸多难题。

Brazos Media 是 McLennan 县聘请的项目集成商， 他们选用 Extron 的 NAV^® Pro AV over IP 系统及控制产品来设计部署这一全新的系统。

这是我们第二次选用 Extron NAV 系统。首个项目的顺利进行，让我们更加坚定了这一次的选择。NAV 让我们可轻松应对法庭系统的升级扩展，无论现在还是未来。

解决方案

法庭完成了重大的技术升级。全新设计集成了 Extron NAV Pro AV over IP 系统，扩展了音响系统，也为法官和证人席分别加装了预监显示器。NAV 系统不仅优化了 AV 系统的功能，也为基于本地网络的信号路由提供了更大的灵活性。为满足布线需求，Brazos 对法官席下方的地板和平台进行了微调。期间，他们对上下楼两间法庭内历史悠久的地板和天花板都给予细心的呵护。

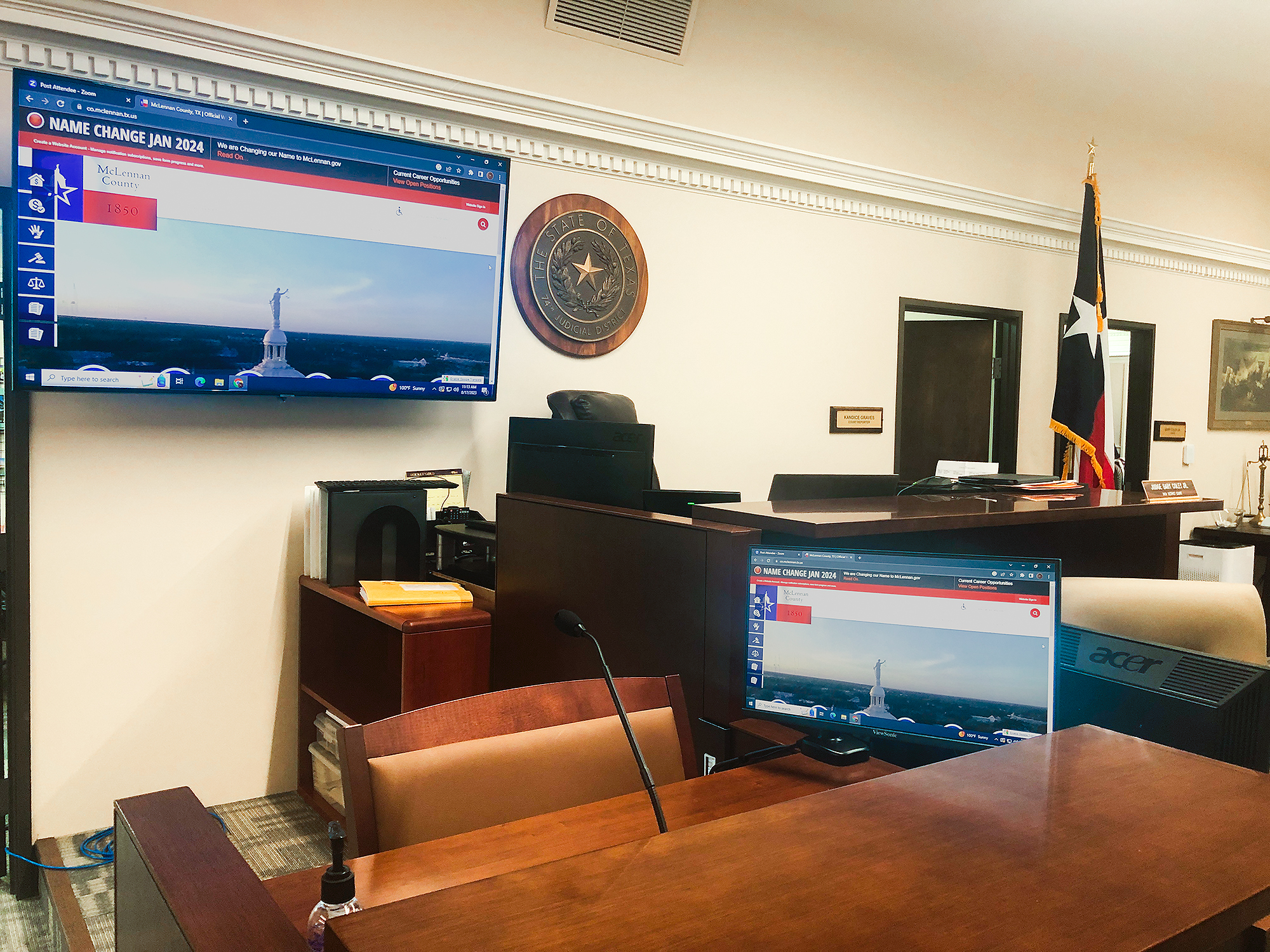

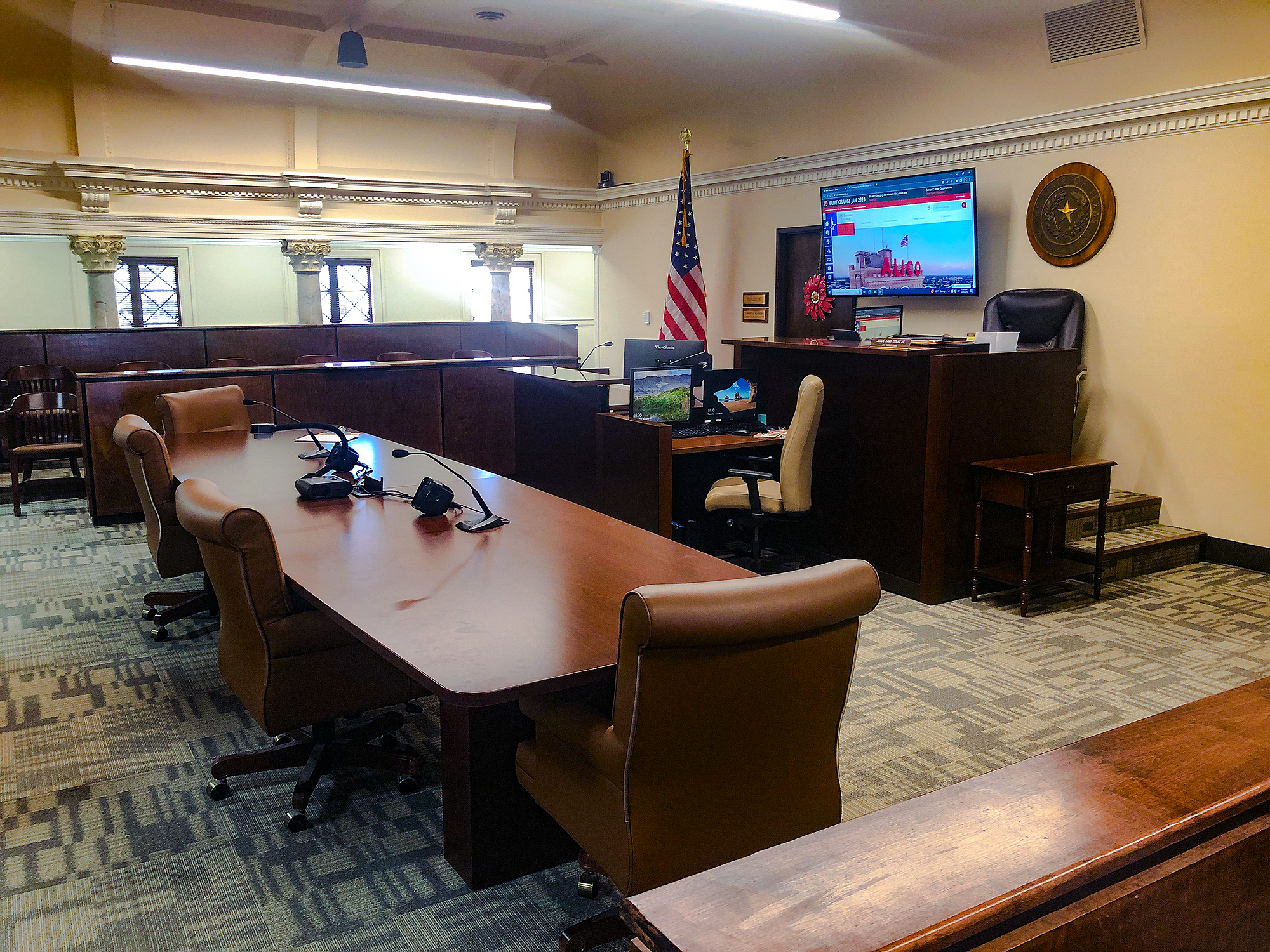

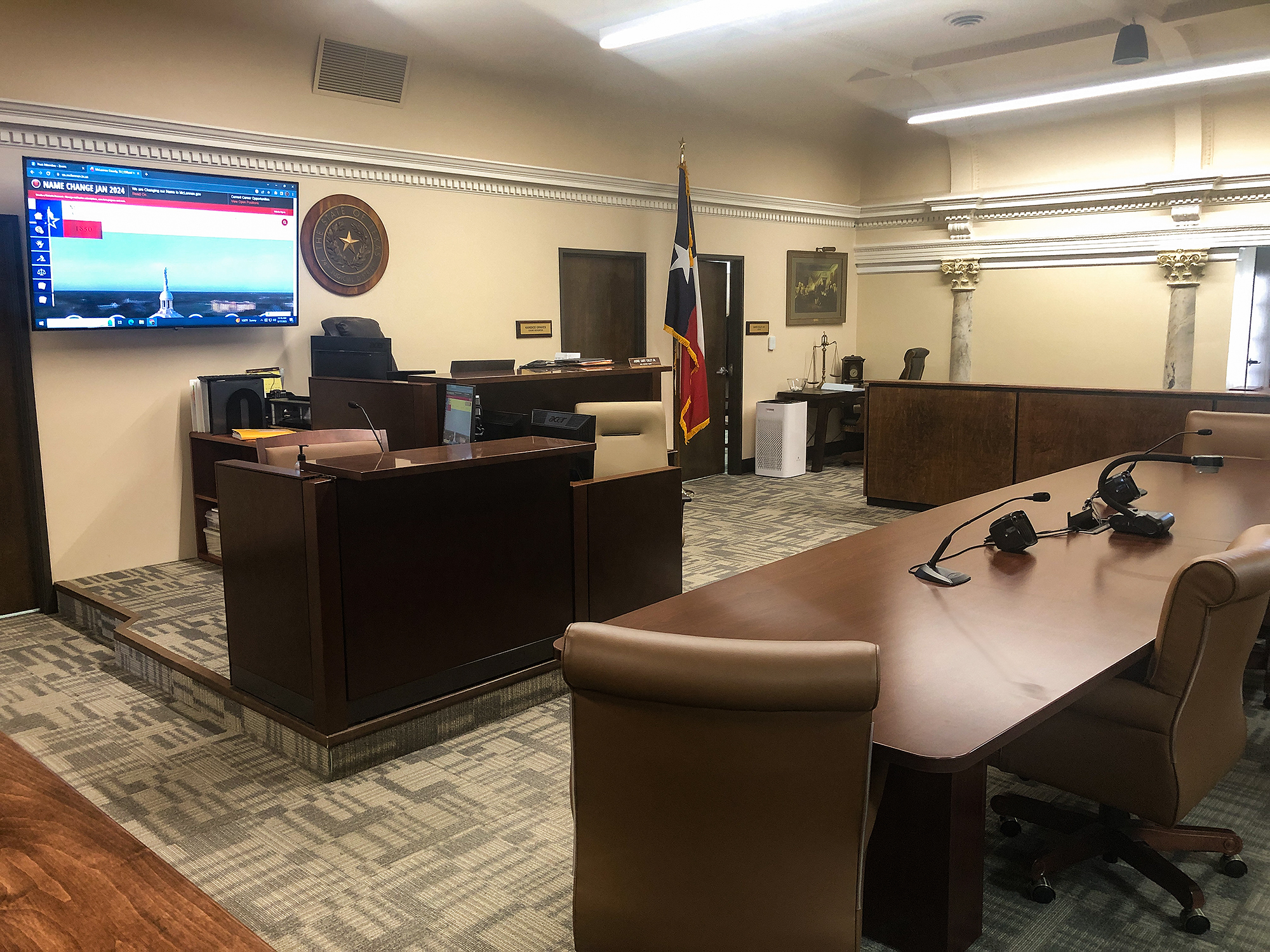

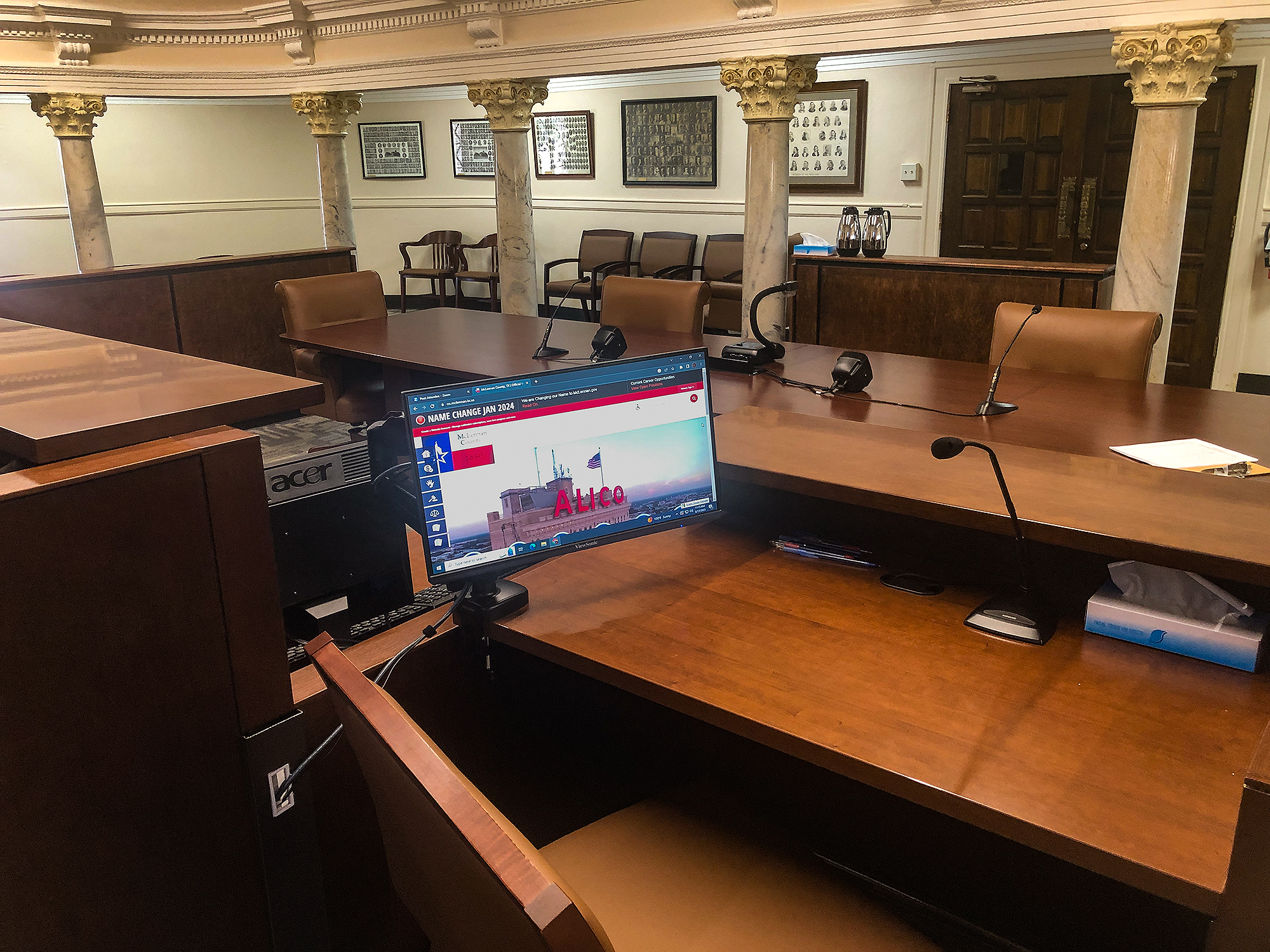

法庭内的 AV 信号主要来自法官、公诉及辩护方席位的 PC。另一信号源是讲台的实物展台，用于展示纸质材料。PTZ 摄像机系统支持 Zoom^®/Teams^® 通话，专家证人可在获得授权的远端位置提供证词。高品质的预监和显示设备能够更为清晰地展示作为证据提交的各类证物、多媒体内容及其他资料。所有信号内容最终被演示在主显示器，以及法官和证人席的预监显示器上。以上显示设备的安装位置经过精心部署，目的是让法官、证人、陪审团和旁听席，以及庭内其他工作人员都能够清晰地看到。信号路由功能让用户可将所选的信号源直接输出至指定的单台或多台显示器。

事实上，直到准备升级当前系统时，客户才惊奇地发现，在过去漫长的使用过程中似乎从未遇到故障，或寻求技术帮助。这也从另一角度验证了 Extron 系统的可靠性和耐用性，以及初始安装的品质。

以 NAV 为核心的证据展示系统

试点法庭的 NAV 系统由 4 台 编码器和 3 台图像解析度转换解码器组成，可支持轻松扩展。NAVigator 系统管理器可对 NAV Pro AV over IP 系统进行安全的管理、配置和控制。当前系统选用入门级的 NAVigator，最多可支持 16 个端点。而加装 NAVigator LinkLicense^® 之后，NAV 系统可被扩展至支持 48、96 或 240 个端点。如还需将系统扩展至 240 个端点以上，可让多台 NAVigator 设备协作，以支持数千个端点。

Brazos 使用 NAVigator 软件为每台终端设备分配自定义标签。此标签可将端点进行分类，以帮助识别其在网络中的位置，进而可通过控制系统为其定制路由规则。

法官的裁决

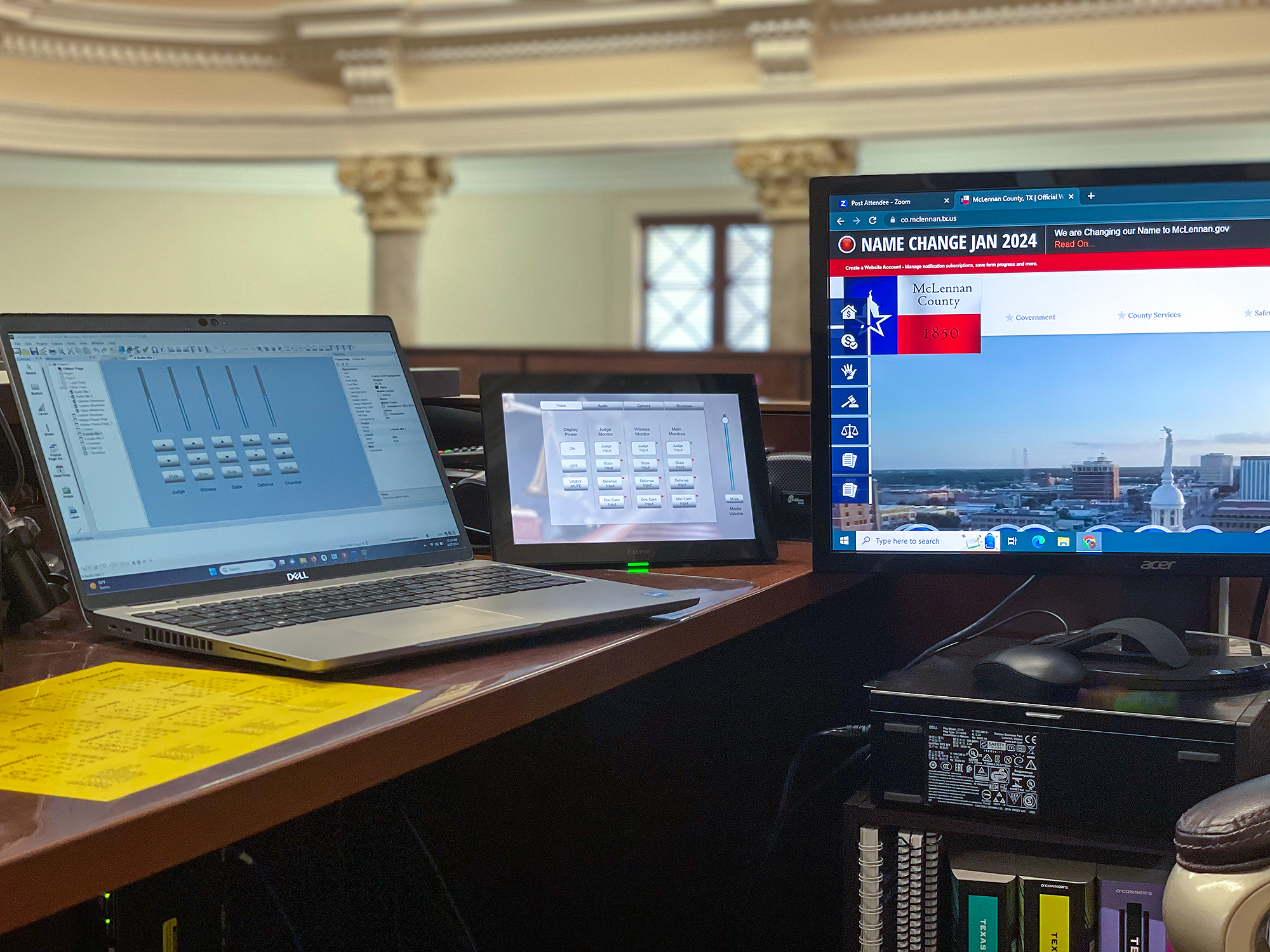

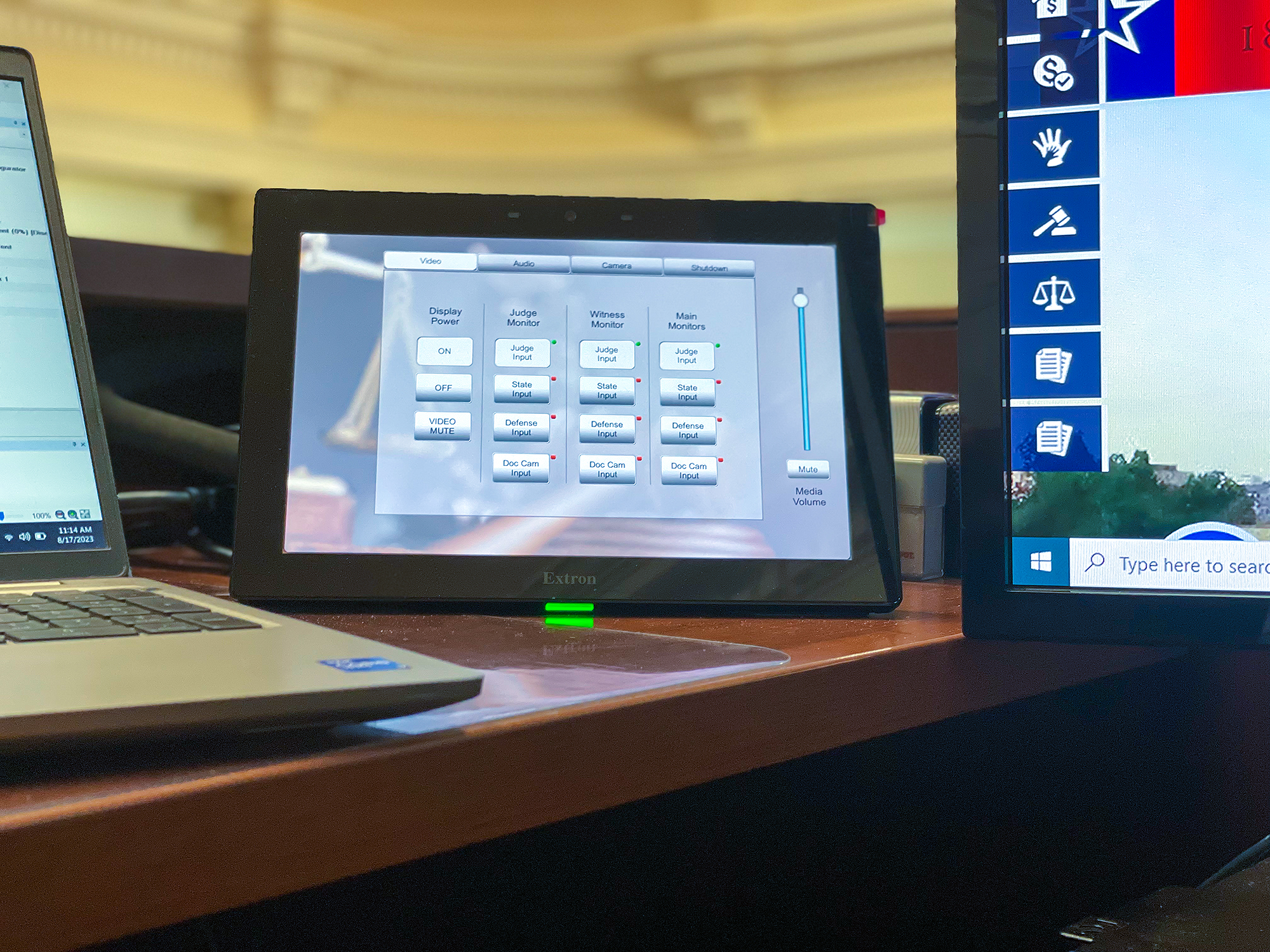

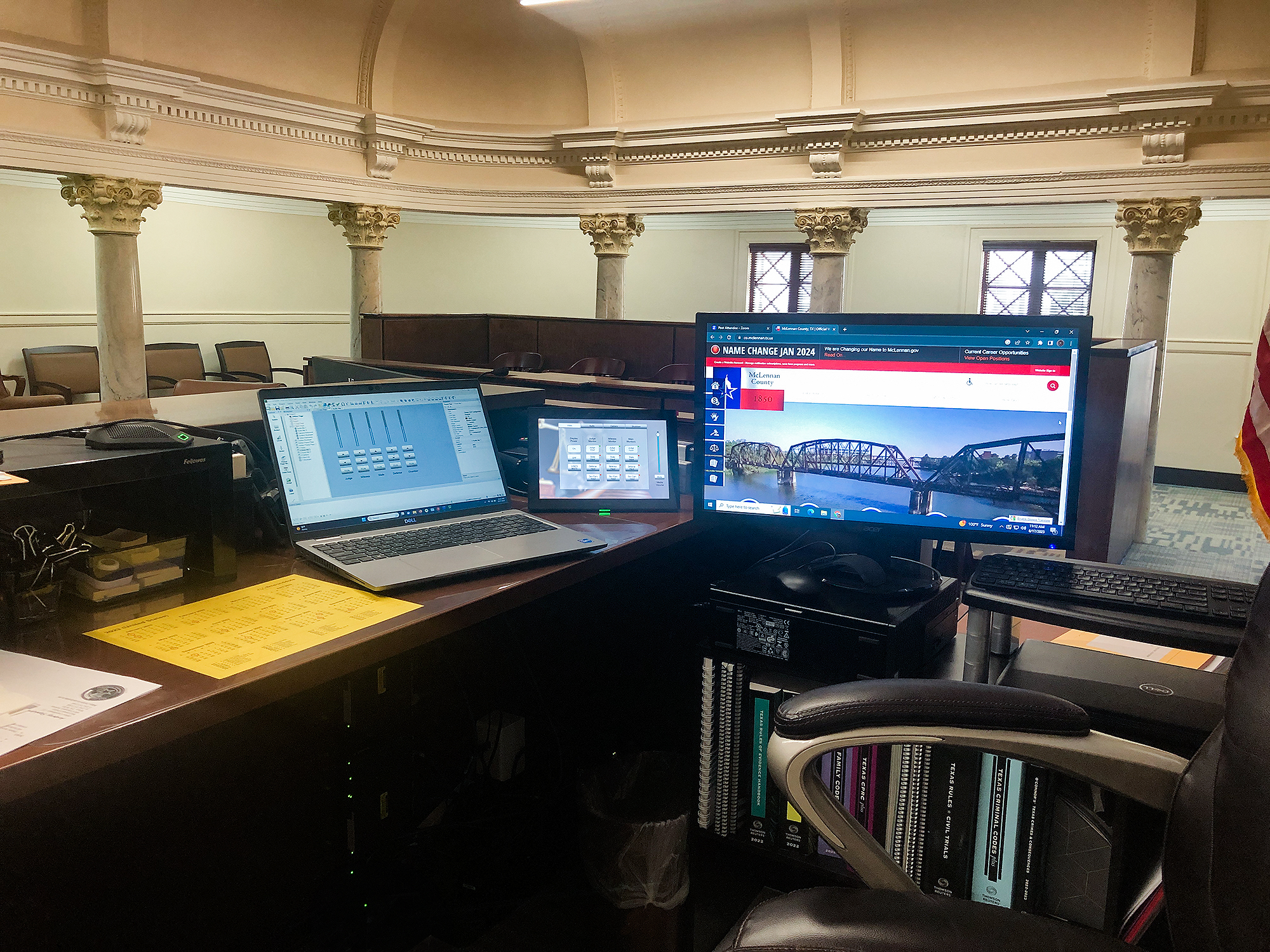

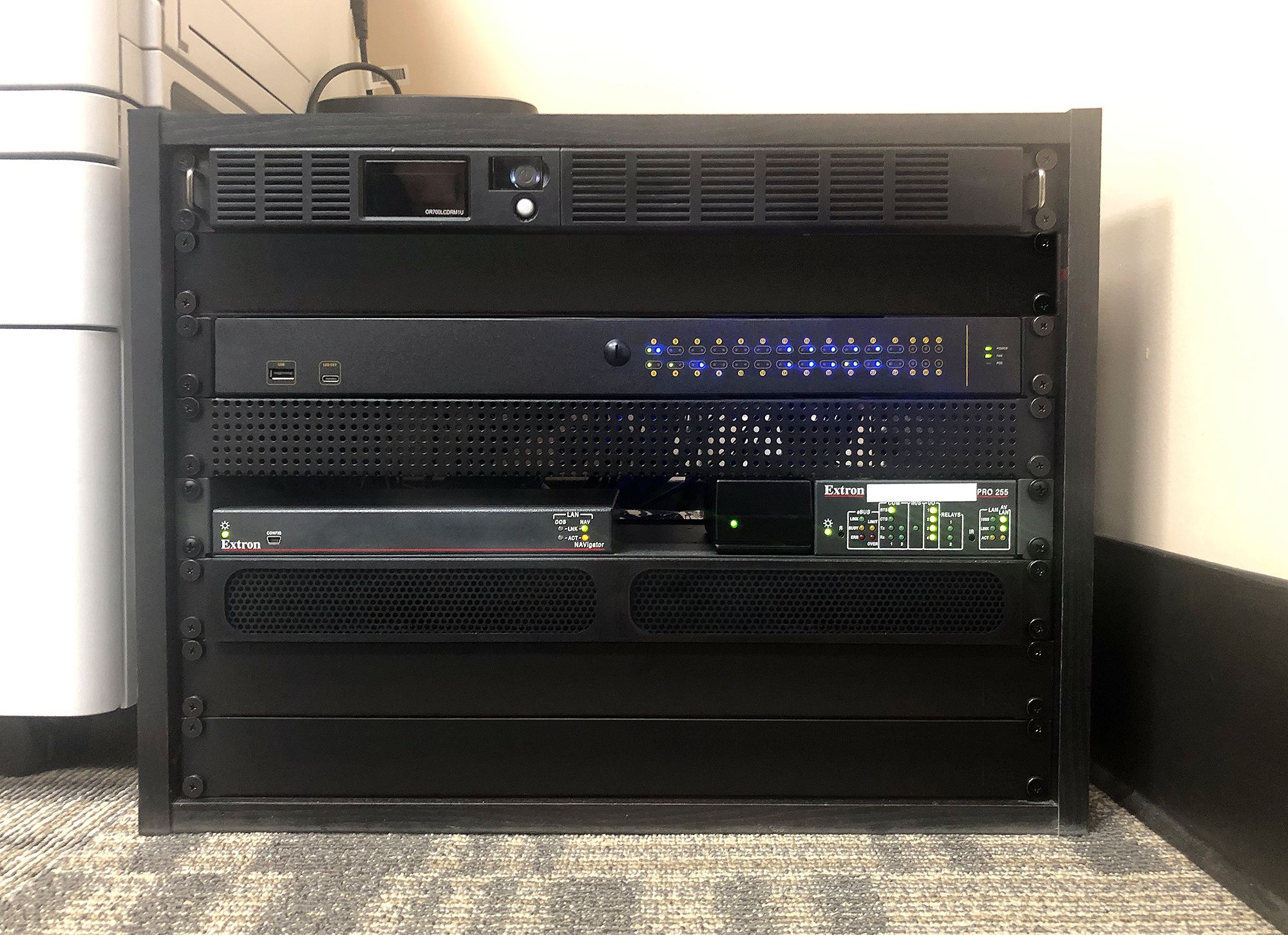

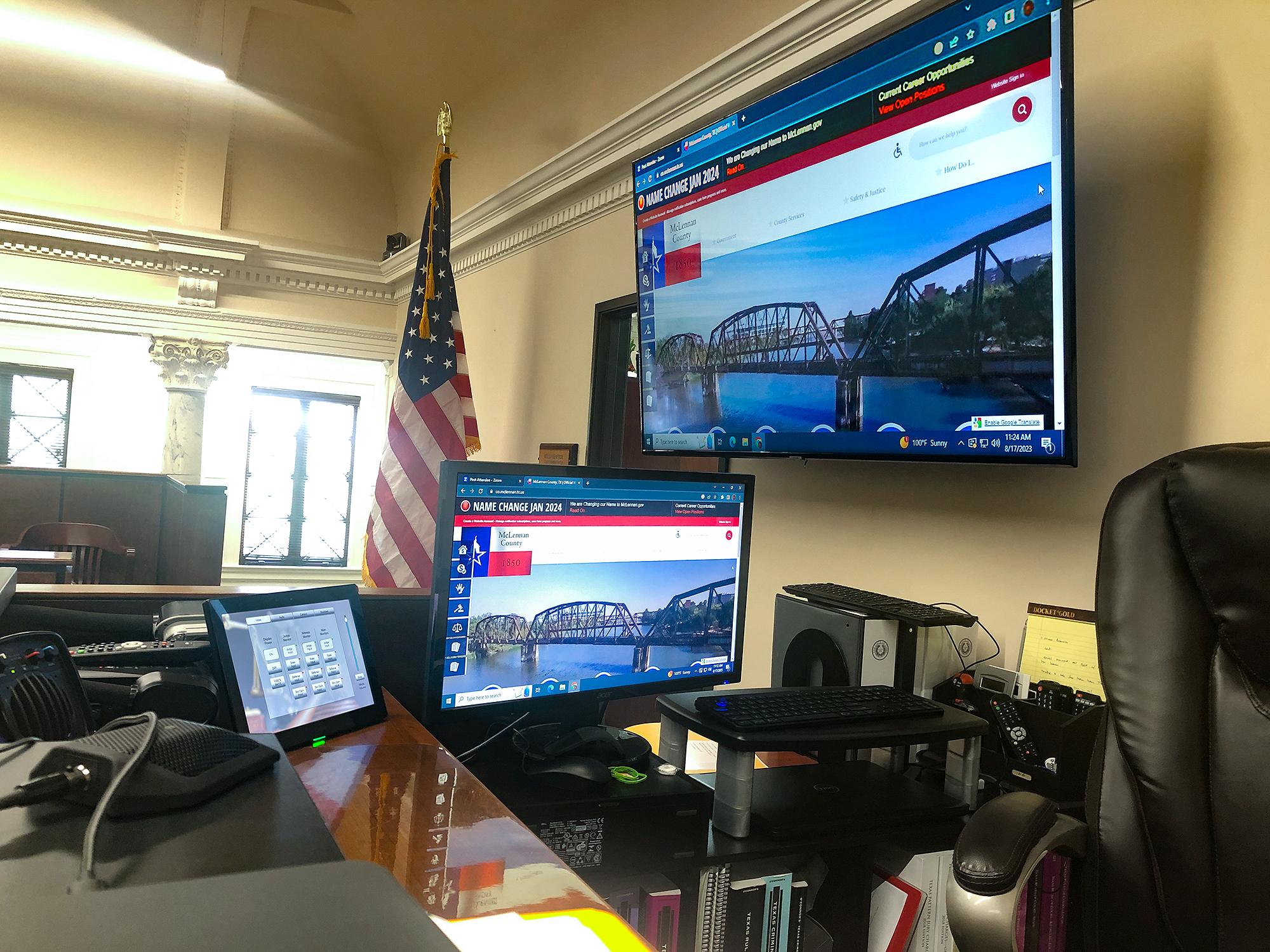

NAV 系统用户友好的控制界面和图形化的网页使法官能够轻松监控内容的分发，及管理 AV 系统。他可直接使用席位上已对接 NAV 图像解析度转换解码器的预监显示器来选择和预览信号源内容， 只需轻触屏幕按键，即可将所选信号内容分发至庭内一台或多台显示器。Extron TouchLink^® Pro 10" 桌面型触摸屏在这里可大大简化系统控制。它与 NAVigator 旁边机柜内的 Extron IP Link Pro^® 控制处理器协同工作。

法官也可控制音频。他席位上配备的集中式音频控制面板可管理各种麦克风、扬声器及其他音频设备。独立的麦克风控制让用户可单独开启/关闭证人、法官及两张律师桌上的麦克风。

集成商在主讲台预留了新的连接端，方便添加更多台 NAV 编解码器，以满足未来的系统扩展需求。

NAV 大大简化了服务和支持

Brazos 在系统调试阶段使用 NAVigator 的一键调试报告功能快速生成了一份包含 NAVigator 及所有 NAV 端点设置及状态信息的精准记录。Extron 工程师以远程参与的方式，为其解答各类问题。在与当地政府签订的服务协议期间，Brazos 继续通过这一报告功能对系统进行定期维护和排查。除组件日志和故障排除功能外，NAV 系统基于 Web 的界面让 Brazos 可轻松对其进行配置、备份、恢复和更新。

由于建筑内具有诸多历史古迹，且出于对历史传承的尊重，使得重新布线耗费了大量的时间，但这一切都是值得的。Brazos 在全新架构铺设完毕并通过验证后的第一时间，启动了全新 AV 及控制系统的安装及调试工作。系统部署进展非常顺利，法官几乎在一夜间就掌握了全新系统功能，法院的日程安排也瞬间回到满负荷状态。

法庭系统的技术升级大大改善了我们所有听证会和庭审的工作环境及效率。这种仅向证人展示律师台上证物的功能，使得律师能够更加轻松高效地浏览大量文件。此外，信号内容在各显示器之间的轻松切换，也使得陪审团能够在涉及证据的复杂证词期间更容易跟上进度。简言之，法庭系统的技术升级让参与庭审工作的每个人 - 法官、记者、律师、证人、陪审员及旁听者皆受益。

成果反馈

法官对项目成果感到非常满意。全新 AV 系统在功能性和易用性方面完美超出他们的预期。该法庭已成为全县的焦点，同一建筑内的其他地区法庭，以及当地其他法院纷纷以此作为理想的样板间。
