Extron Quantum Ultra 为哥伦比亚国家电网 NOC 的拼接墙系统保驾护航

Empresas Publicas De Medellin ESP (EPM) 是哥伦比亚的一家能源公司，负责其���内电力和天然气能源的生产、分配和商业化经营。公司设在 Medellin 的网络运营中心 (NOC) 负责对以上主营业务进行实时监控及维护。

项目挑战

为更好地满足技术人员的应用需求，使其能够更加轻松、高效地通过拼接墙获得来自多路安全信号源的实时数据和画面内容，EPM 对 NOC 进行了升级改造。信号完整性和系统可靠性是本次系统升级的重点。

AV 系统需能够将用户工作站的信号内容演示在 3x1 拼接墙和背墙的 55" 显示器上。这里，拼接墙既可拼接演示多路信号源，也可满屏演示，同时还应支持各路信号源在不同窗口布局之间的快速、无缝切换。除此之外，系统的控制也应直观便捷。

EPM 与集成商 Ultimate Technology 合作完成了 AV 系统设计，他们选用 Extron Quantum^® Ultra 拼接墙处理器来为这一关键任务环境的拼接墙系统保驾护航。

在 Ultimate Technology，我们总是推荐客户使用 Extron 设备来完成其 AV 系统的集成部署，因其产品品质和耐用性都无可挑剔。

解决方案

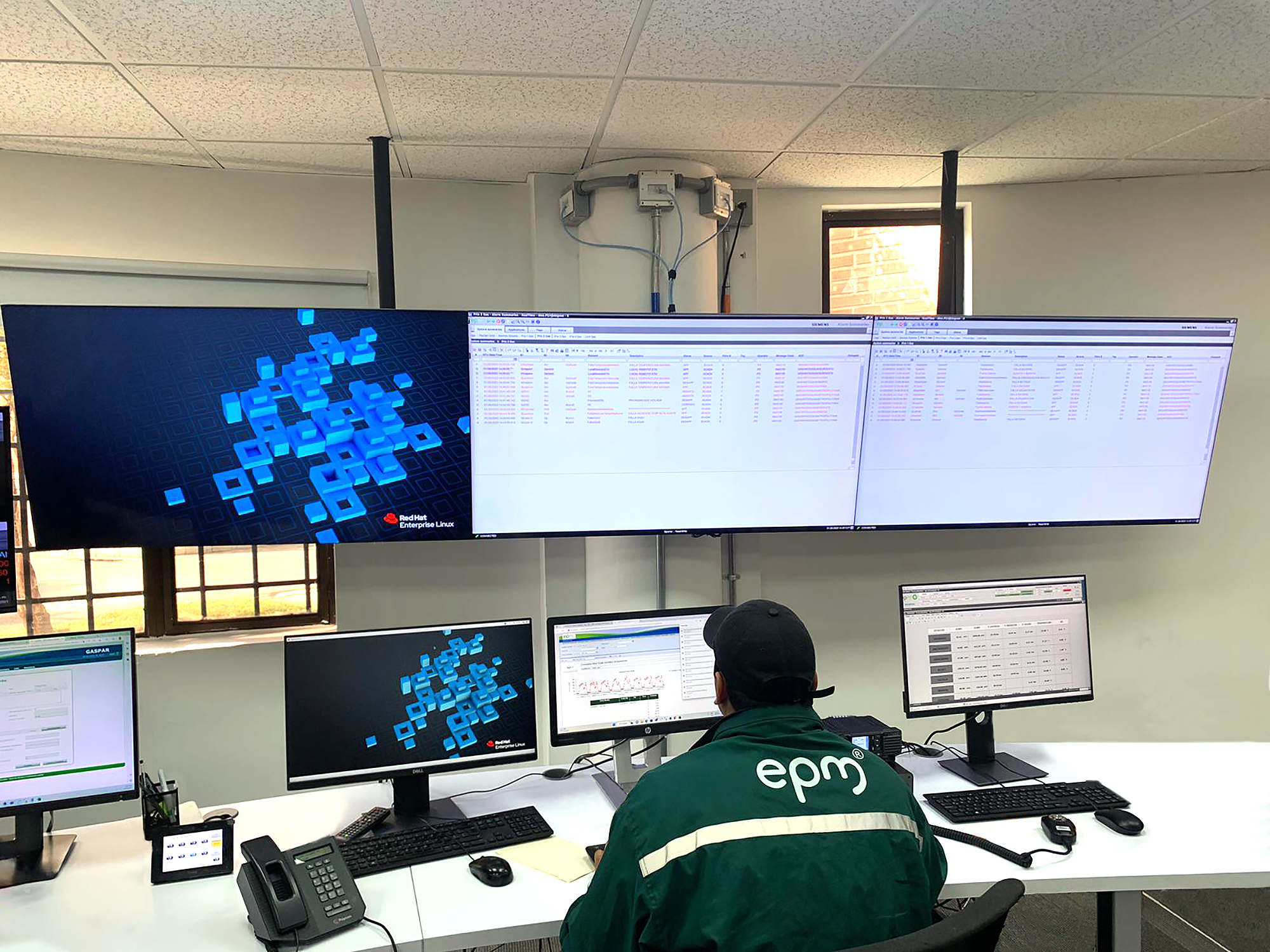

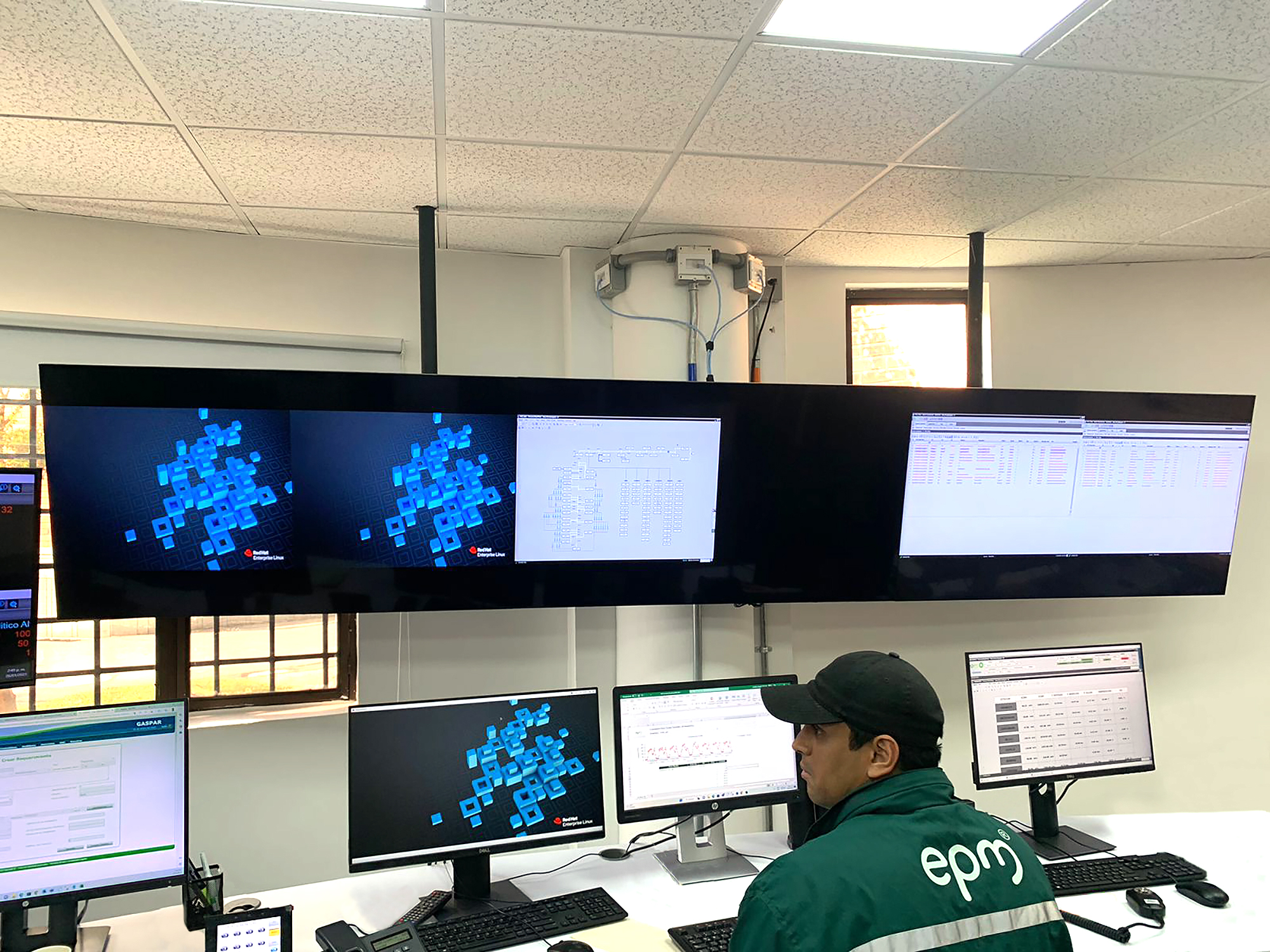

NOC 的技术人员负责监控与电网和天然气能源相关的组件、服务器和终端设备。他们通过各自工作站及 3x1 拼接墙共享的实时内容来分析和判定事件、故障、流程模式乃至各系统基线功能的偏差。拼接墙系统不仅是 NOC 维持日常运营的中坚力量，在各种服务器终端突发情况下，它也发挥着至关重要的作用。

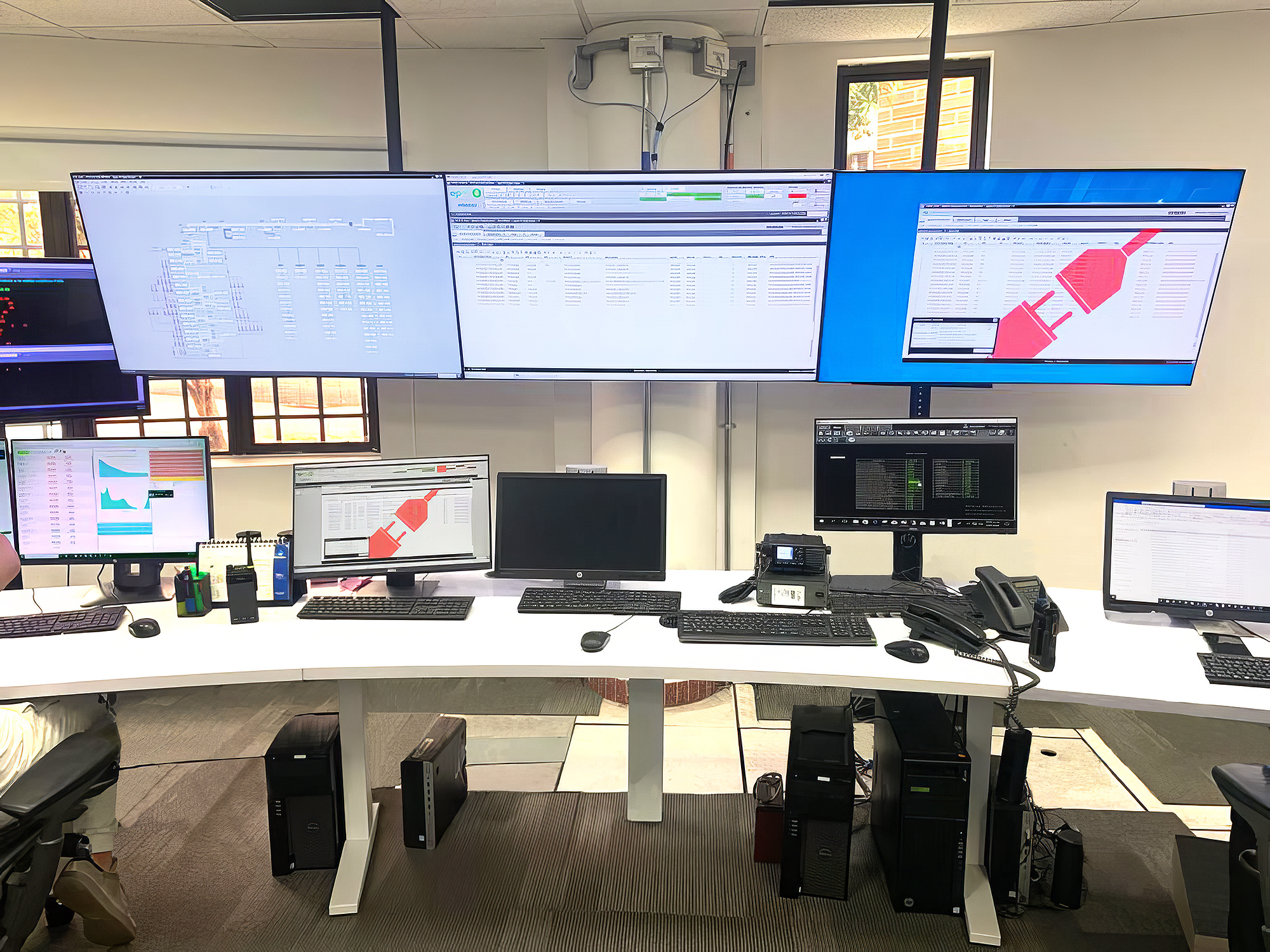

NOC 包括指挥中心和与之相邻的决策室。所有工作站可同时运行，且每个工作站都支持 2 路 HDMI 输出。经转换的信号通过 CAT 6 电缆架构被传输至安装在设备间机柜的 Extron Quantum Ultra 4K 拼接墙处理器。

决策室桌面的 Extron Cable Cubby^® 接线盒可为现场检查员的平板电脑或智能手机等移动设备提供 AV 连接。

Quantum Ultra 处理器赋予拼接墙更广阔的功能特性

集成 Extron Vector™ 4K 图像解析度转换引擎的 Quantum Ultra 拼接墙处理器可为 4K/60 视频及画面内容提供解析度转换，并将其输出至 3x1 拼接墙和 55" 显示器。它能够接收来自各工作站的双路 HDMI 内容输出，并通过双绞线电缆架构将此类信号传输至显示器。

选用此款模块化拼接墙处理器的主要因素是其可满足应用需求的尺寸，高品质的图像解析度转换，400 Gbps 的 HyperLane^® 视频总线以及经验证的耐用性。它集成了 Quantum Ultra 4K HDMI 输入和 DTP^® 输出卡，能够在不影响图像品质和细节的前提下对信号源进行升降频转换。视频总线可轻松满足各种高分辨率信号源的需求，并保持其完整的刷新率。处理器开放式的卡槽适用于面向未来的系统扩展，以集成更多信号源或显示设备。

TouchLink Pro 简化系统控制

桌面型 TouchLink^® Pro 触摸屏 通过与机柜内的 IP Link^® Pro 控制处理器协同工作，可让技术人员在其工作站或决策室远程接管 Quantum Ultra 视频墙处理器。如此高效的控制系统进一步简化了用户对拼接墙系统的监控及操作。

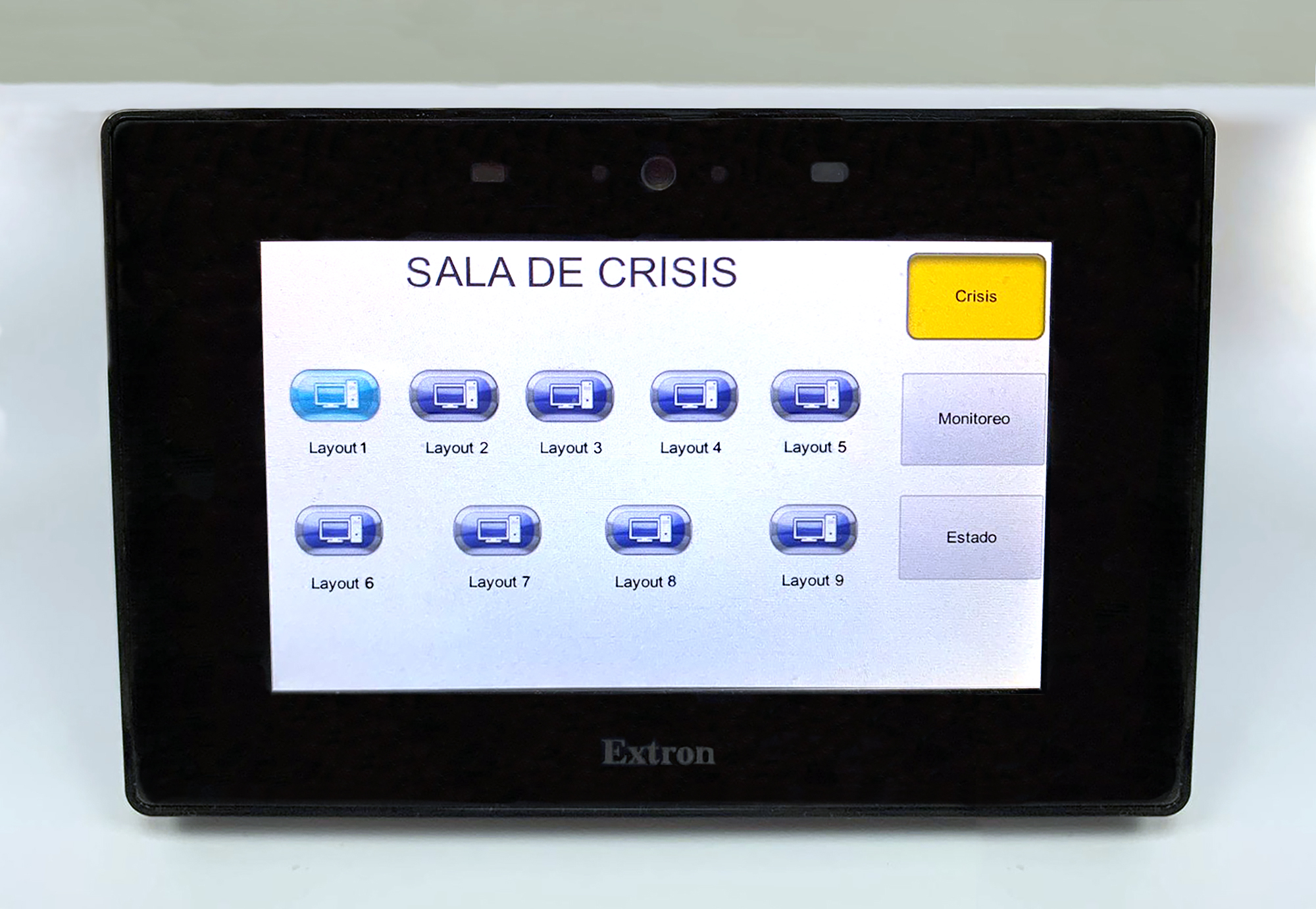

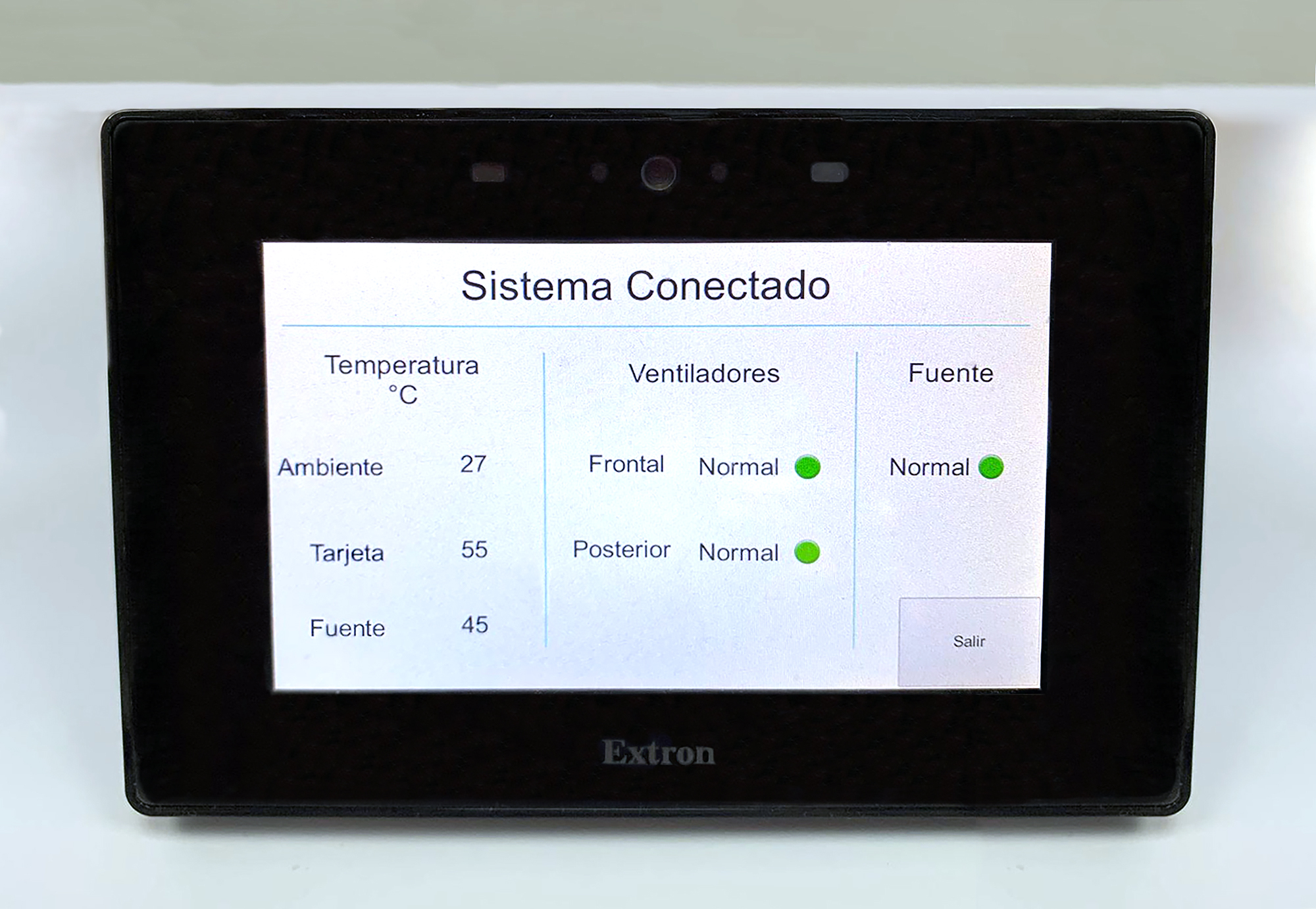

触摸屏 GUI 界面的菜单可支持用户对拼接墙内容的实时定制，从更改单个或多个窗口的内容，到选择不同的窗口预设乃至动态窗口布局。编程预设中包含单屏、跨屏及满屏演示的各种窗口布局。决策室的触摸屏主要用于监控拼接墙系统的健康状况和实时动态，包括温度和风扇活动等关键细节。

Extron 产品因其可靠性、加密技术和视频处理能力成为我们项目的首选，为我们实现了高效的视音频分配。

成果反馈

设计团队认真评估了来自众多制造商的技术和解决方案，包括特定产品及价格。整个选品和方案设计累计耗时近一年。设计审批一经通过，产品采购也立即启动。

如今，EPM 的 NOC 能够更好地对其安全系统进行可视化监控，也能够对众多视频信号源进行优化管理及分配。Quantum Ultra 拼接墙处理器以及直观的控制系统所集成的各项功能特性和技术不仅为拼接墙系统的可靠运行提供了有力保障，也为负责维护哥伦比亚电力基础设施的 EPM 技术人员提供了更具卓越品质的画面内容。
