适用于指挥控制环境的安全、可靠的视音频解决方案
Extron 的产品和技术可为关键任务的指挥控制、仿真和培训环境提供高性能、安全可靠的解决方案,获得了全球政府及企业的高度信赖。我们的视音频切换、分配和控制产品为各种要求严苛的应用环境提供重要的视音频传输,如作战中心、模拟训练、战情室、市政和公共事业网络运营中心、移动指挥车辆以及能源生产等。当态势感知成为做出准确决策的关键要素时,您会发现向一线操作员呈现清晰的画面是如此重要。通过提供高性能且具有卓越价值的产品和技术,我们已成为指挥控制中心视音频解决方案的首选供应商。
面向未来的设计
我们的产品非常易于操作,能可靠地传输高品质的视音频信号。运营团队获得更明确的信息,就能够提高态势感知能力并做出快速、准确的决策。
应用
运营中心
战情室
能源开采、制作和监测
交通
智慧城市监控
行政简报中心

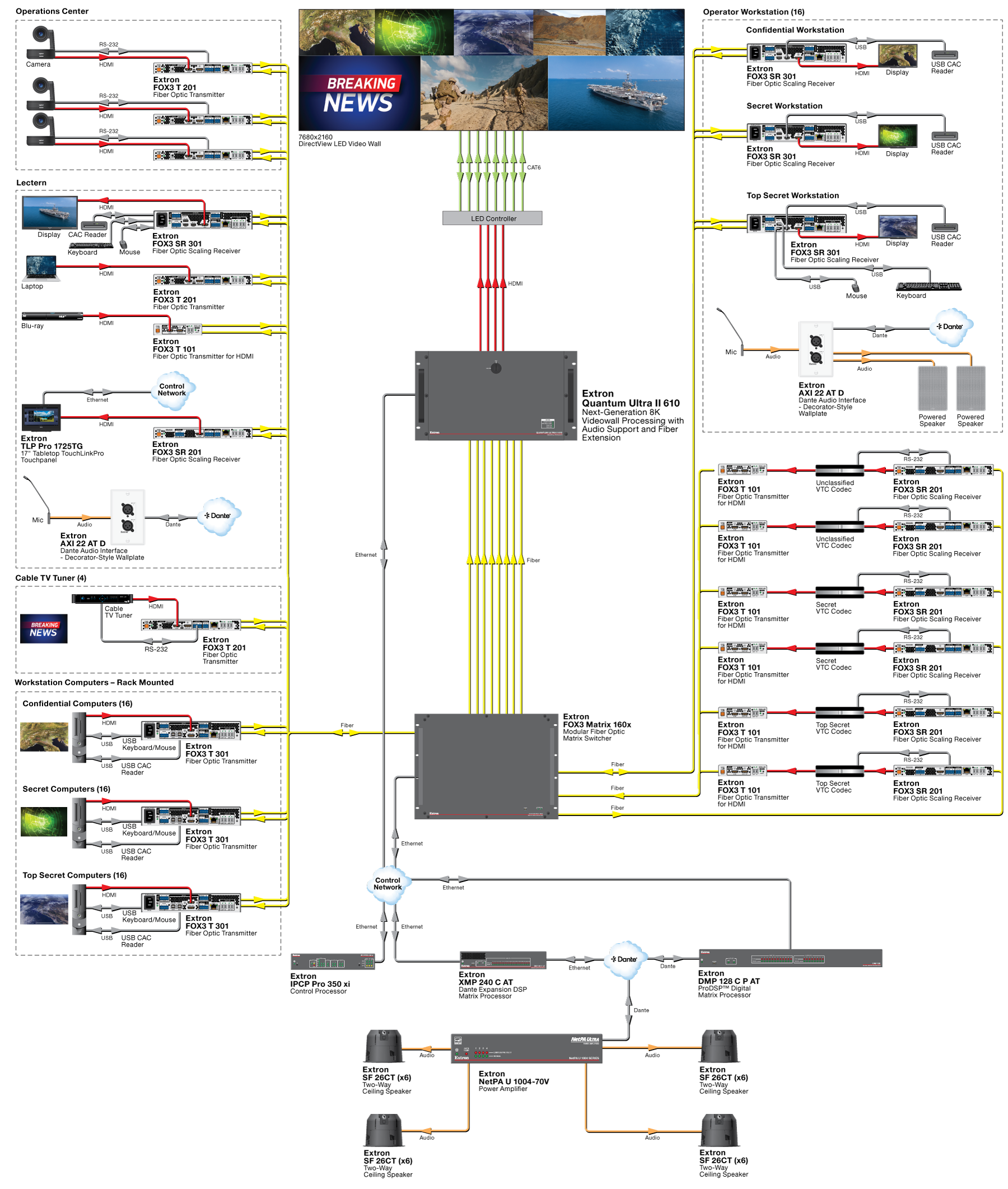

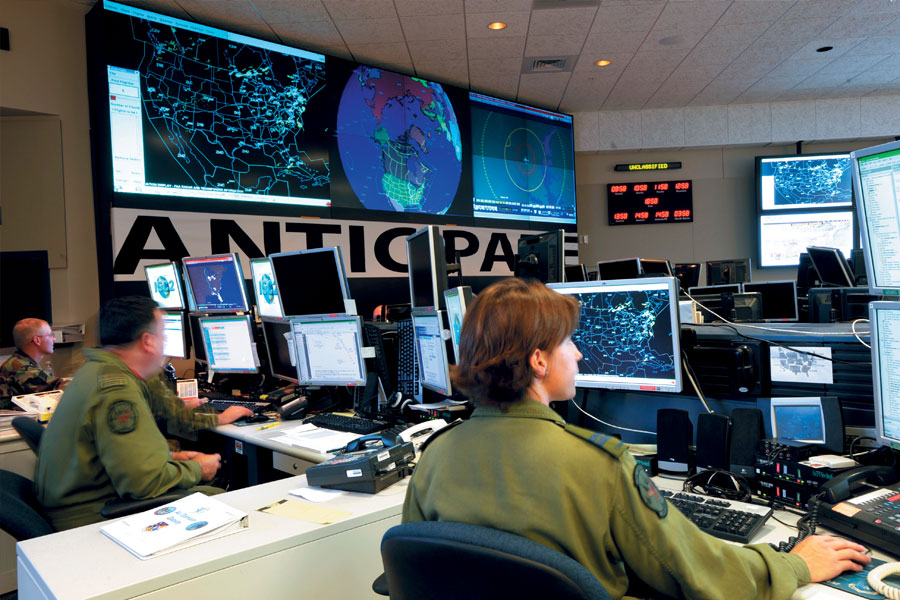

运营中心
运营中心可以满足各种需求。应急指挥中心 (EOC) 通常是由国家或地区政府以及公共安全组织所运营的机构。EOC 中的视频系统允许工作人员通过新闻广播、图形地图和计算机信号源来监控紧急情况。网络运营中心 (NOC) 对电信公司、商业组织和政府机构等复杂的网络环境执行监测、控制和管理。NOC 人员负责监控一至多个网络中可能发生的一些特殊情况,以避免服务降级。
要求
政府运营中心可用于应急管理和网络监控。该设施必须支持讲台或视频会议系统演示、分析数据显示以及广播新闻报道。拼接墙显示房间内多个分析工作站的信号源。系统必须执行三个安全级别:机密、秘密或绝密,具体取决于房间和与会者的需求。
功能
- 带延长器的 FOX3 矩阵确保通过光纤连接安全路由所有的视频信息
- 通过每个工作站的通用访问卡 (CAC) 读卡器进行识别,可支持非机密、机密和绝密级别的访问控制
- FOX3 矩阵内集成的安全分区功能可确保不同访问级别的信号源和终端隔离
- 可通过触摸屏对拼接墙内容和布局进行控制,并对实时视频进行预览
- 根据战情室的实际安全级别,仅允许在拼接墙及配套显示器上显示内容
- 根据允许的访问级别,所有操作员工作站均可通过光纤的安全 KVM USB 连接进行远程访问
- 配备 PTZ 摄像机的视频会议系统可通过单个触摸屏进行完全控制
- Dante 音频网络接口、DMP 扩展端口及模拟音频输入和输出支持与任意音频系统集成
- 可热插拔组件允许随时更换输入/输出板或电源,而无需关闭 FOX3 矩阵切换器
- 可随时添加额外的输入/输出板,以实现轻松快速的升级、扩展或全新技术应用
| FOX3 Matrix 160x | 模块化光纤矩阵切换器,尺寸从 8x8 到 160x160 不等 |
|---|---|
| 用于 KVM 系统配置和控制升级的 LinkLicense | Fox LinkLicense |
| FOX3 T 101 | HDMI 光纤发送器 |
| FOX3 T 201 | 用于 HDMI、音频和控制信号的光纤发送器 |
| FOX3 T 301 | 用于 HDMI、USB、音频、控制和 3D 同步信号的光纤发送器 |
| FOX3 SR 201 | 用于 HDMI、音频和控制信号的光纤图像解析度转换接收器 |
| FOX3 SR 301 | 用于 HDMI、USB、音频和控制信号的光纤图像解析度转换接收器 |
| Quantum Ultra II 610 | 新一代支持音频和光纤延长的 8K 拼接墙处理器 |
| IPCP Pro 350 xi | IPCP Pro 控制处理器 |
| TLP Pro 1725TG | 17" 桌面型 TouchLink Pro 触摸屏 |
| DMP 128 C P AT | ProDSP Dante 数字矩阵处理器 |
| AXI 22 AT D | Dante 音频接口 |
| XMP 240 C AT | Dante 扩展 DSP 矩阵处理器 |
| NetPA U 1004-70V | 四通道高阻抗功率放大器,每个通道 100 W |
| SF 26CT | 带 70/100 V 变压器的 SoundField XD 6.5" 双路天花板扬声器 |

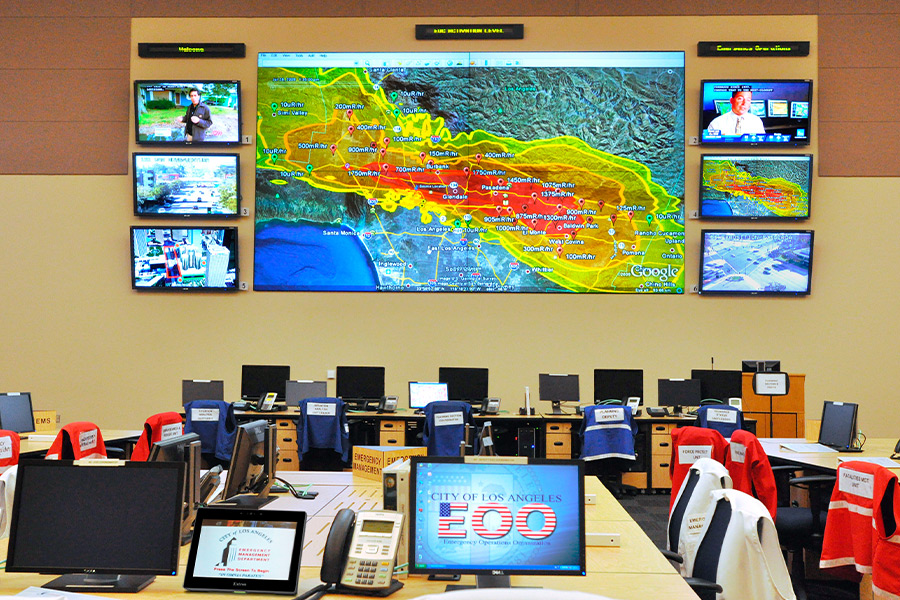

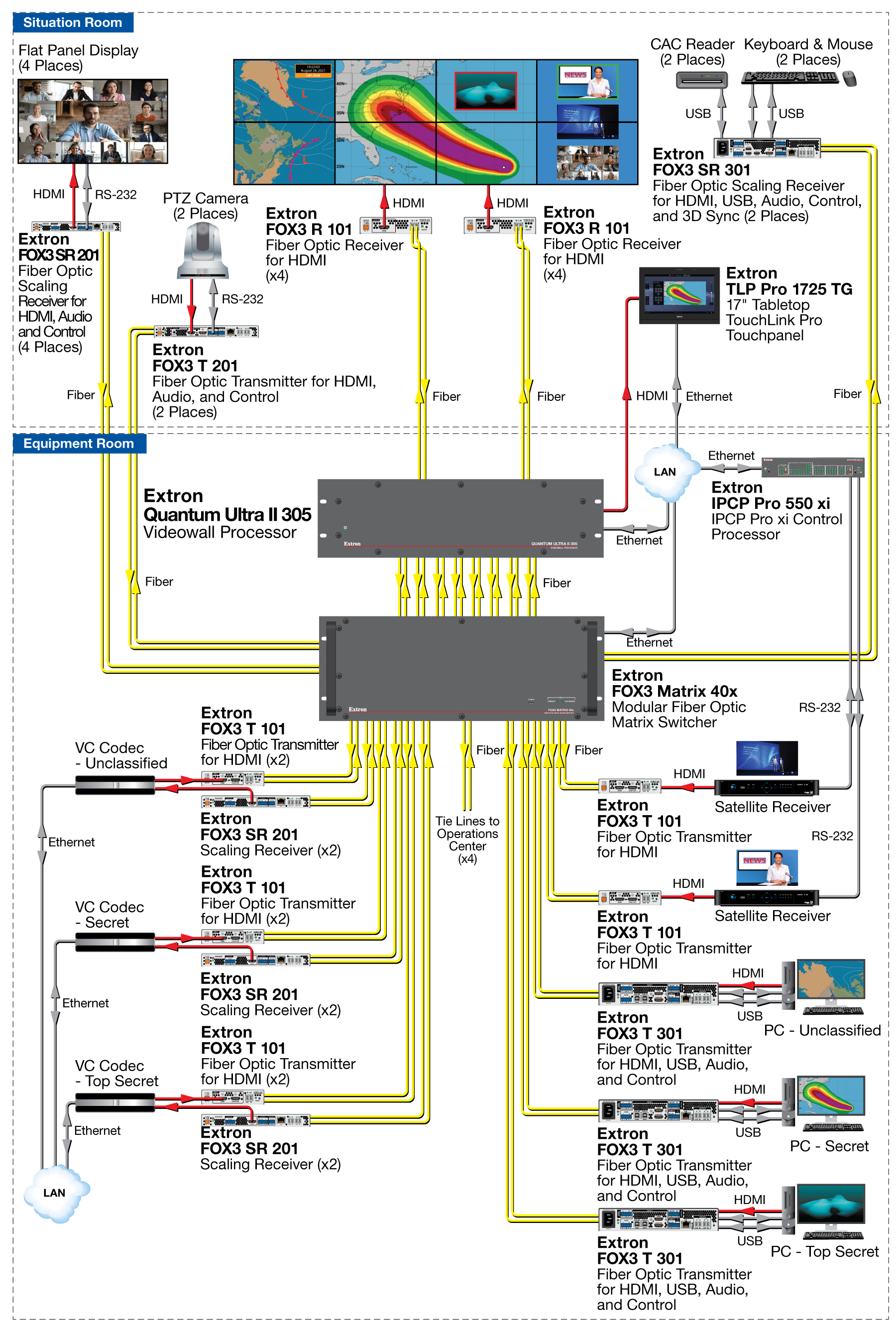

战情室
战情室的功能类似于指挥控制室,但规模较小。一个小型拼接墙包含 6 到 8 个显示屏,显示来自卫星信号、地图和情报资讯的最新情势。公司高级管理层或政府官员与其他员工会面,以监测和管理各种紧急情况。与指挥控制室的应用相同,连续 24/7 全天候运行是拼接墙显示器和处理器的一项关键功能。
要求
战情室用于监控和管理危机或重大事件。拼接墙必须显示视频会议、工作站数据、新闻报道和其他广播节目以及来自运营中心的内容。系统必须执行三个安全级别 - 机密、秘密或绝密,具体取决于房间和与会者的需求。系统要求机房和战情室之间配备安全的信号路由。
功能
- 带延长器的 FOX3 矩阵确保通过光纤连接安全路由所有的视频信息
- 通过主拼接墙上的可定制窗口布局以及 Quantum Ultra II 305 拼接墙处理器驱动的显示器,同时显示所有工作站数据、视频会议和新闻报道
- 根据战情室的实际安全级别,仅允许在拼接墙及配套显示器上显示内容
- 可通过触摸屏对拼接墙内容和布局进行控制,并对实时视频进行预览
- 该系统可使用通用访问卡 (CAC) 读卡器来识别授权操作员
- FOX3 矩阵内集成的安全分区功能可确保不同访问级别的信号源和终端隔离
- 所有操作员工作站均可通过光纤的安全 KVM USB 连接进行远程访问
- 配备 PTZ 摄像机的视频会议系统可通过触摸屏进行完全控制
| FOX3 Matrix 40x | 模块化光纤矩阵切换器,尺寸从 8x8 到 40x40 不等 |
|---|---|
| FOX3 T 101 | HDMI 光纤发送器 |
| FOX3 T 301 | 用于 HDMI、USB、音频和控制信号的光纤发送器 |
| FOX3 SR 201 | 用�� HDMI、音频和控制信号的光纤图像解析度转换接收器 |
| FOX3 SR 301 | 用于 HDMI、USB、音频和控制信号的光纤图像解析度转换接收器 |

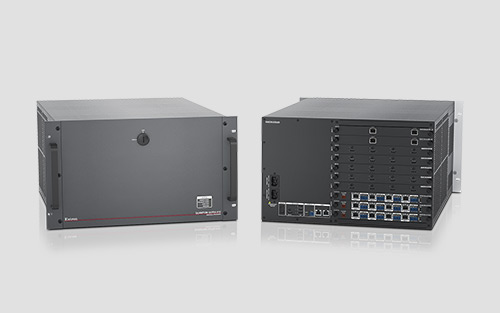

| Quantum Ultra II 305 | 新一代支持音频的 8K 拼接墙处理器 |
| TLP Pro 1725TG | 带视频预览的 17" 桌面型触摸屏 |
| IPCP Pro 550 xi | IPCP Pro 控制处理器 |

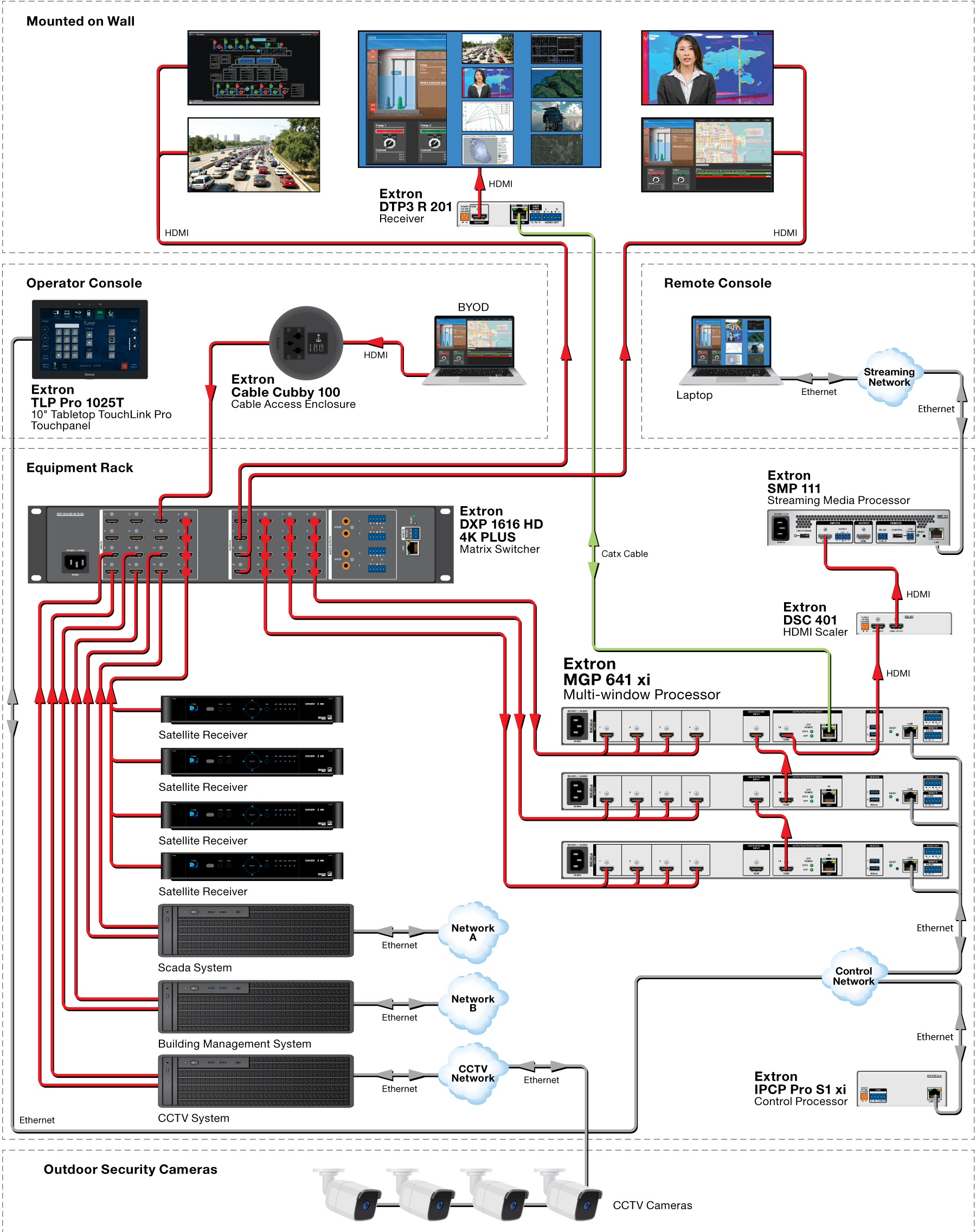

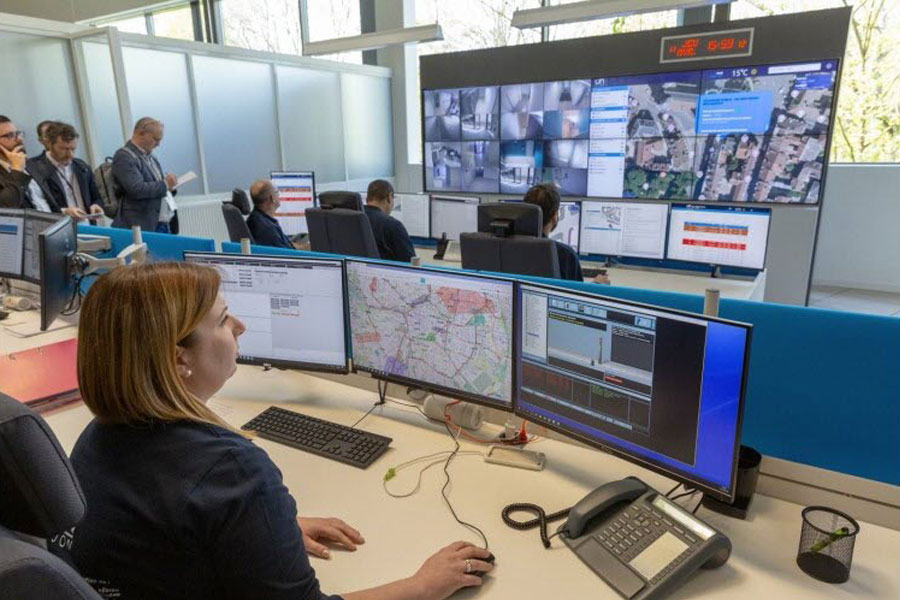

能源开采、制作和监测
私人和公共事业供应商、炼油厂及能源勘探组织采用视频显示系统,便于团队成员协作分析系统数据。操作人员依靠显示屏获取及时、准确的信息,以进行管理和故障排除,并追踪设施、系统和组件的性能。这些系统通常采用 SCADA (监控和数据采集) 系统所专用的软件应用程序,以显示数据以及图表、图画和其他图形信息。例如,太阳能公用事业公司可以使用拼接墙来对比新风电场的选址,或探寻涡轮机和风车的位置,从而充分利用地形和风向的优势。
要求
监控中心的操作员必须有权访问 CCTV 摄像机、设施管理系统、能源生产监控软件以及广播电视频道等公共信息。
操作员也需要在主屏幕上同时展示多路信号源。内容的显示必须灵活,并可以在任何所需的窗口布局中选择和排列信号源。内容需要显示在主屏幕周围的 4 个单独显示器上。
触摸屏上直观的用户界面应控制拼接墙内容。另一个要求是能够放大特定视频内容以查看详细信息。主显示器应使远程操作员能在安全公司网络上的任意位置进行查看。各个信息系统需采用独立的安全网络。
功能
- 多窗口功能支持在拼接墙上组合多达 13 路信号源
- 使用触摸屏轻松调用信号源和窗口布局
- 详细的内容选择和视频图像放大
- 可以在一台或多台显示器上观看任一路信号源
- 远程监控拼接墙内容
- 将来自 CCTV、广播频道和本地监控应用的信号源相组合
- 出于安全原因,将 CCTV 网络与视音频网络分开
| DXP 1616 HD 4K PLUS | 矩阵切换器 |
|---|---|
| MGP 641 xi | 多窗口处理器 |
| TLP Pro 1025T | 10" 桌面型 TouchLink Pro 触摸屏 |
| IPCP Pro S1 xi | IPCP Pro xi 控制处理器 |
| DTP3 R 201 | 带音频解嵌功能的 4K/60 HDMI DTP3 接收器 |
| DSC 401 | 4K/60 HDMI 图像解析度转换器 |
| SMP 111 | 单通道 H.264 流媒体处理器 |
| Cable Cubby 100 | 用于视音频连接和电源的电缆安装接线盒 |

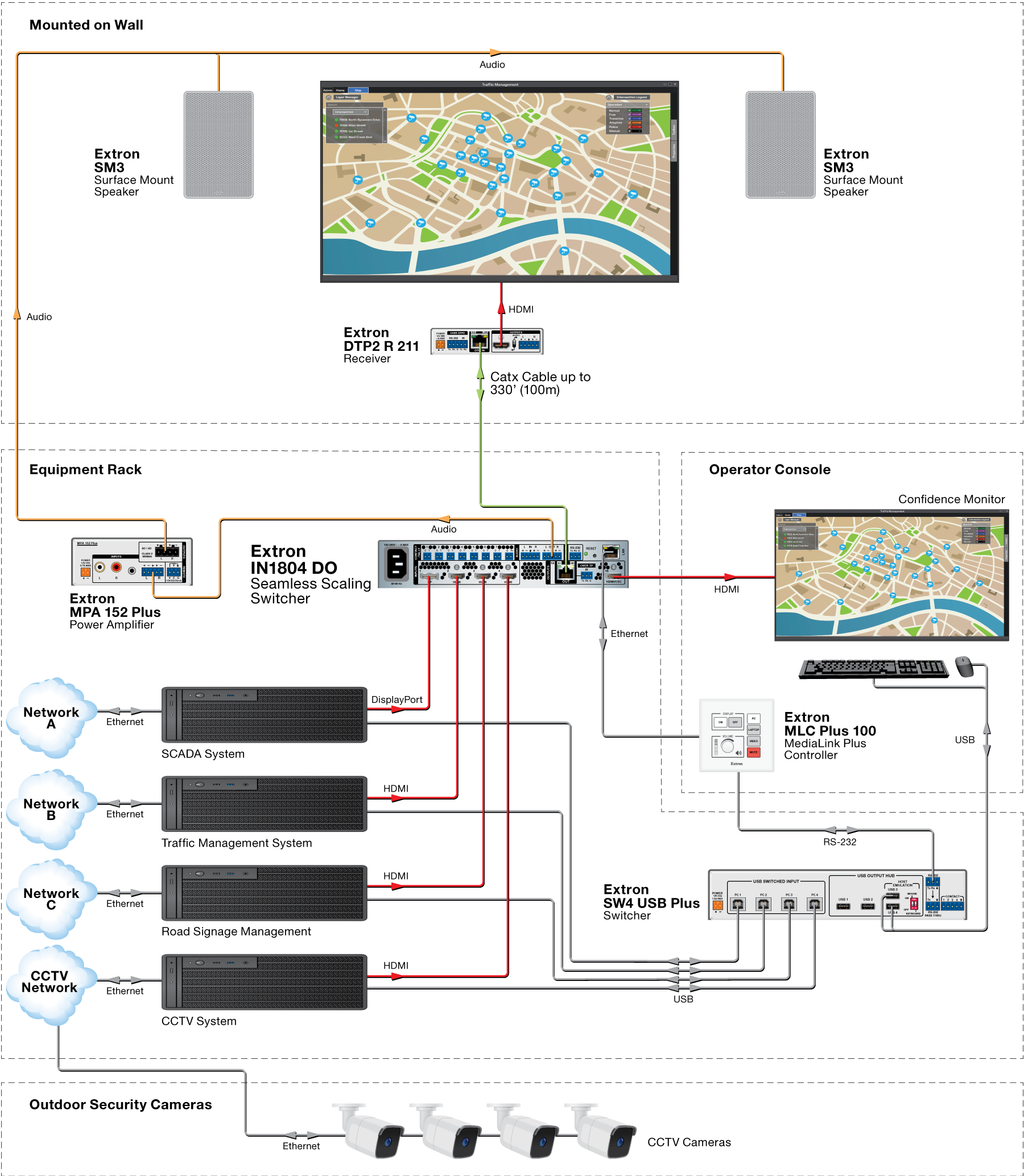

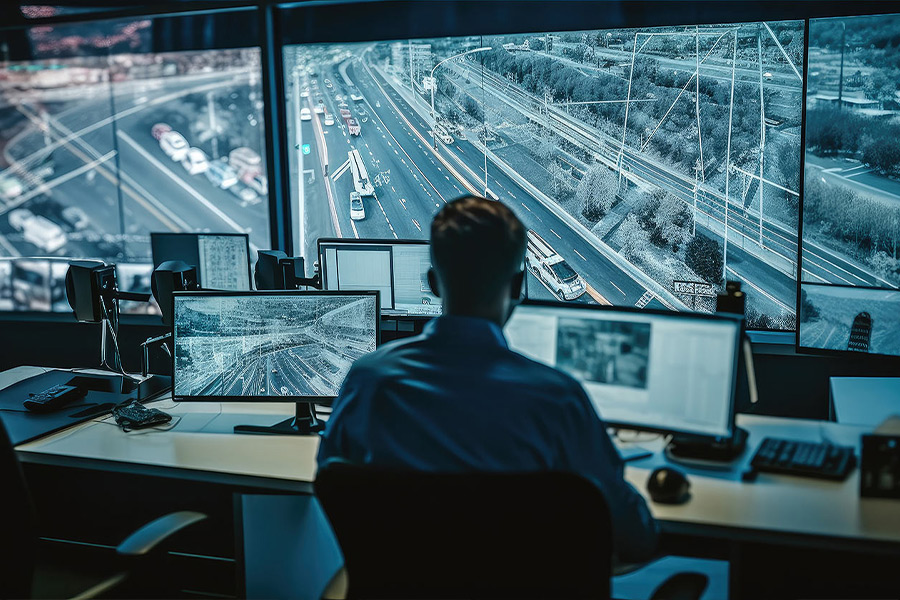

交通
交通管理中心的视音频系统用于显示地图、数据屏幕和多路视频或 IP 摄像机源。它还可同时呈现大量视频和其他信号源内容,以帮助做出高效的决策。为了引起对重大事件的注意,可以放大单个信号源以填充设施拼接墙的部分或全部屏幕。当图像位于中心位置时,周围还可显示相关支持信息。这些都是关键任务环境(例如该枢纽中心)所必备的系统功能。
要求
在该房间内,操作员需要监控多个交通控制应用程序。每个应用程序必须在专用服务器上运行,每个服务器也需连接到专用网络。各个网络必须彼此物理隔离,以维持设施的安全标准。
操作员需要使用单个键盘和鼠标来控制应用程序。信号源之间的切换必须是瞬时的、无抖动且无任何伪影。与应用相关的音频必须在房间内清晰可闻。应用程序的选择也必须简单直观,最好使用按键面板。
功能
- 无缝切换操作员工作站上的源视频
- 使用外设仿真功能进行即时的 USB 切换
- 集成紧凑型放大器的扬声器可在整个房间内提供出色的音频再现
- 通过直观的按键面板选择任一应用程序,并进行键盘和鼠标控制
- 视频可延长至 100 m (330') 距离内的主显示器
- 操作员工作站上的预览显示
| IN1804 DO | 4 路输入 4K/60 无缝图像解析度转换切换器 |
|---|---|
| DTP2 R 211 | 带音频解嵌功能的 4K/60 HDMI DTP2 接收器 |
| MPA 152 Plus | 立体声功率放大器,每个通道 15 W |
| SM 3 | SpeedMount 紧凑型全音域表面安装式扬声器 |
| SW4 USB Plus | 4 路输入 USB 切换器 |
| MLC Plus 100 | MediaLink Plus 控制器 |

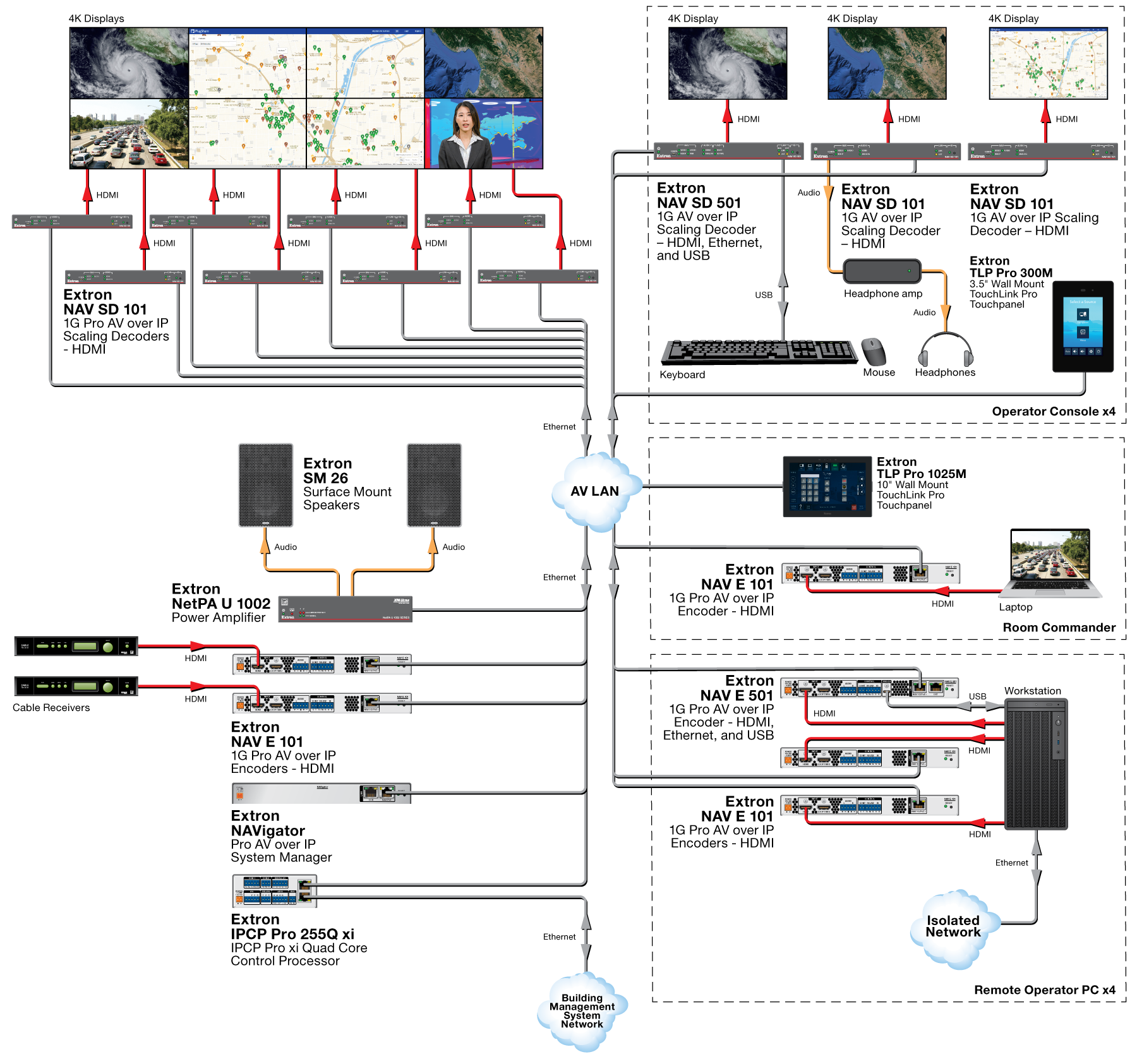

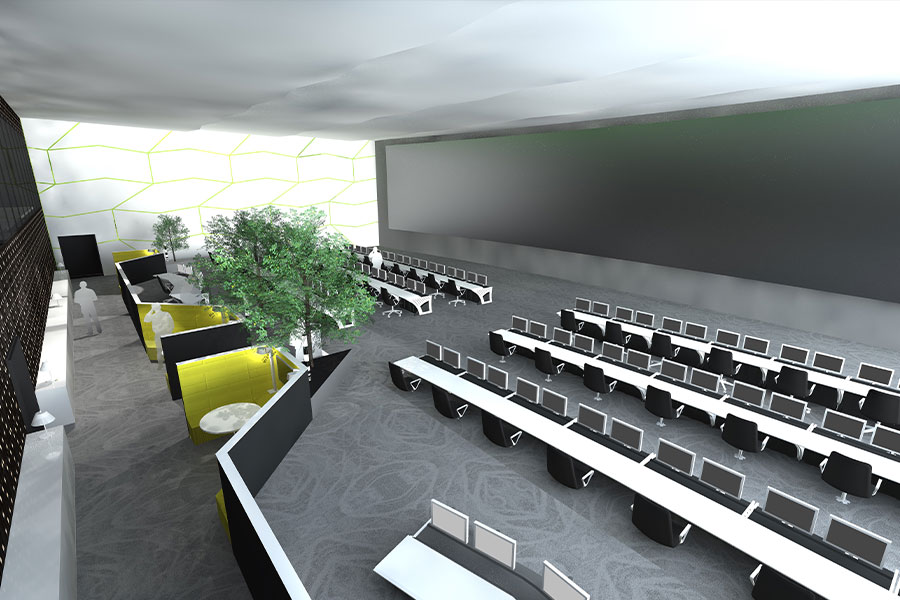

智慧城市监控
智慧城市监控可以使用独立、集中或联动的视音频系统来实现公共安全勘察、智能照明、智能停车等功能。能够组织及显示大量数据流对于这些工作至关重要。视音频系统必须安全、灵活且可靠,从而方便地演示和管理内容。视音频解决方案应随着城市的发展或智慧功能的增加而得以扩展。
要求
在智慧城市控制室中,来自 4 个系统的天气、空气质量、公共交通和电动汽车充电站概况等信息需显示在 4 个操作员工作站和中央拼接墙上。每个操作员应能够选择所要监控的系统。房间指挥员负责管理拼接墙信息显示。
所有系统均采用单独的隔离网络。
来自各个系统的视觉信息应通过不同的网络进行切换和传输,包括 KVM 控制,以保持网络隔离。每个信息系统的音频应通过主房间的墙面安装型扬声器和每个操作员工作站的耳机提供。应使用单个触摸屏来控制拼接墙和音频播放。每个操作员都能使用紧凑型触摸屏在其工作站上路由信号。
功能
- 拼接墙布局和内容显示的单点控制
- NAV WindoWall 模式提供主拼接墙上的灵活内容布局
- 可以在主拼接墙上显示其他信号源,例如广播信息和连接的笔记本电脑
- 每个操作员都可以通过紧凑型触摸屏将所需的系统内容(包括音频)路由到其工作站
- 每个操作员均能够通过远程安全 USB KVM 网络连接来控制活动信息系统
- 拼接墙可以切换到由外部警报通知触发的报警模式,以根据不同的形势设计显示特定内容
- 所有独立的信息系统都与视音频网络分离
- 所有信息仅以视频数据形式共享
- 信息系统可以使用自定义边框和指示内容来源的文本进行标记
| NAV E 101 | Pro AV over IP 编码器 |
|---|---|
| NAV E 501 | 带 USB 的 Pro AV over IP 编码器 |
| NAV SD 101 | Pro AV over IP 图像解析度转换解码器 |
| NAV SD 501 | 带 USB 的 Pro AV over IP 图像解析度转换解码器 |
| NAVigator | Pro AV over IP 系统管理器 |
| TLP Pro 1025M | 10" 墙面安装型触摸屏 |
| TLP Pro 300M | 3.5" 墙面安装型触摸屏 |
| IPCP Pro 255Q xi | 控制处理器 |
| NetPA U 1002 | 功率放大器 |
| SM 26 | 表面安装式扬声器 |

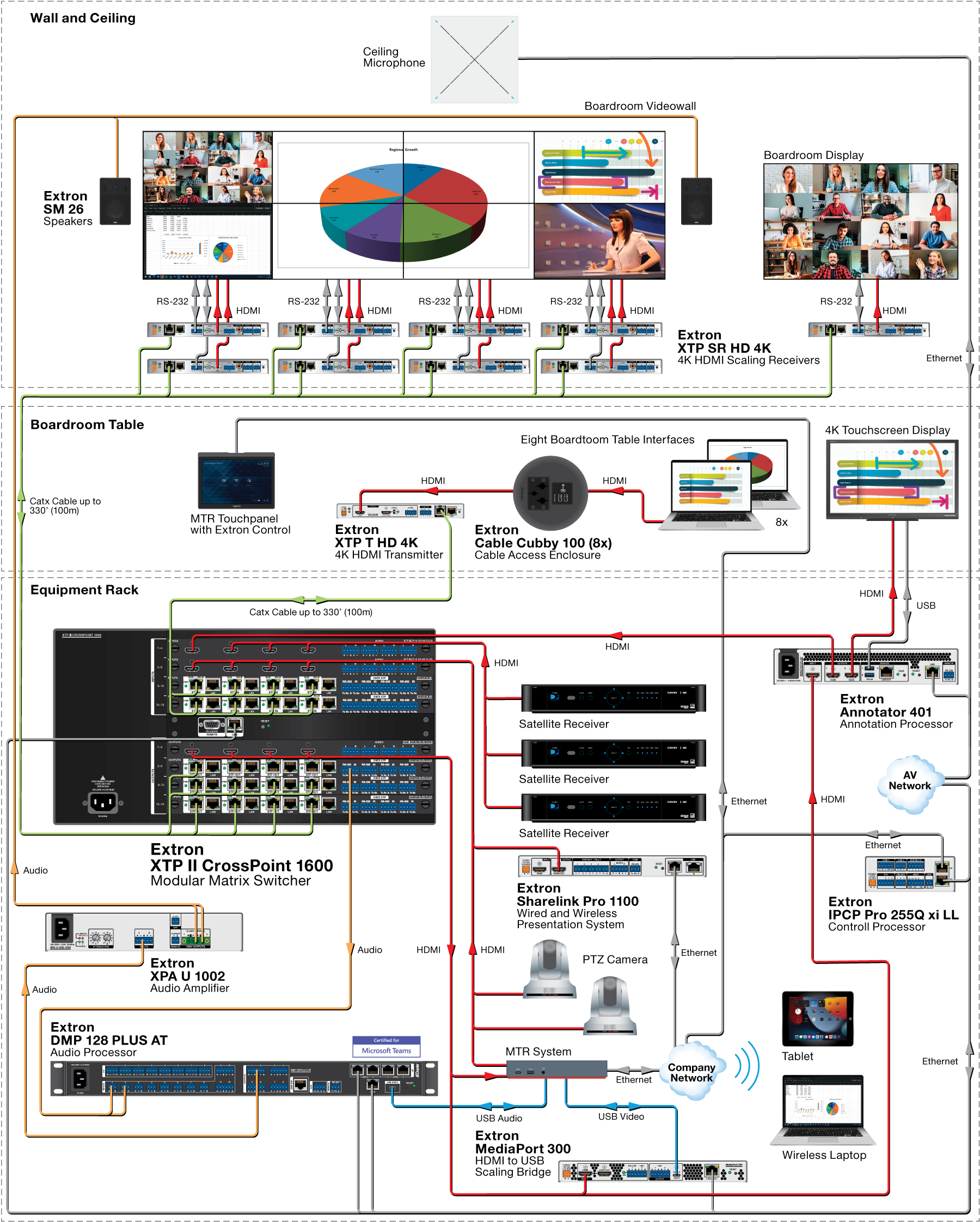

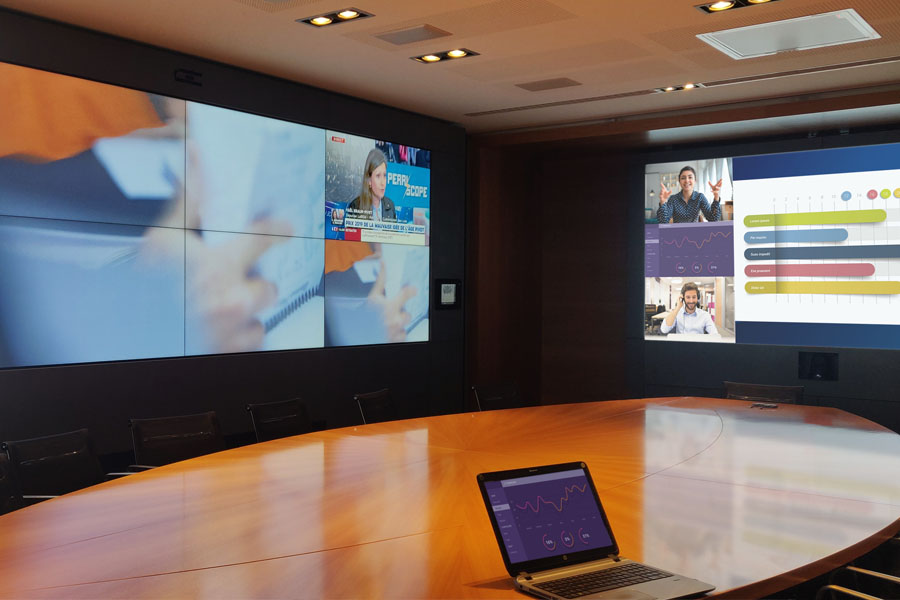

行政简报中心
行政简报中心的视音频系统可用于培训、企业演示、视频会议等。视音频系统必须极具灵活性,从而便于在小型拼接墙或独立显示系统上观看多窗口、多格式的信号源。PTZ 摄像机可以为 Zoom 或 Microsoft Teams 会议提供视频源。此外,其注解功能也可以突出谈话要点。这些功能令单个房间具备多种用途。
要求
该行政简报中心是一间两用室,在紧急情况下也可用作战情室。所有信息源都应在主要的大型视频显示器上以多种布局显示。视音频系统应通过有线和无线连接支持多台笔记本电脑。桌子前端的屏幕将通过 Microsoft Teams 提供演示和视频会议。将使用两个 PTZ 摄像机来覆盖整个房间。在主视频显示器上,必须要使用专用触摸屏对部分信号源内容进行注解。单个触摸屏即可控制拼接墙内容,并操作 Teams 会议系统。
功能
- 通过 Teams 向本地观众和远程参与者展示内容
- 笔记本电脑可以使用有线或无线连接进行演示
- 通过单个触摸屏完全控制拼接墙布局和 Teams
- 使用 XTP WindoWall 灵活排列笔记本电脑内容和摄像机视频
- Microsoft Teams 认证的数字音频信号处理,包括回声消除
- 使用墙面安装型扬声器和功放提供强大的音频和宽广的覆盖范围
- 可对所有信号源进行注解,无论是计算机内容还是视频内容
- 通过 MediaPort 300 将专业视频和音频源集成到 Teams 中
- Cable Cubby 100 为 8 台笔记本电脑提供便捷的视音频连接和充电功能
| XTP II CrossPoint 1600 | 带 WindoWall 的模块化数字矩阵切换器 |
|---|---|
| MediaPort 300 | 4K HDMI 和音频至 USB 转换桥接器 |
| Annotator 401 | 带 USB 延长功能的 4K/60 注解处理器 |
| ShareLink Pro 1100 | 有线及无线演示系统 |
| IPCP Pro 255Q xi LL | 四核控制处理器 |
| 用于 Teams Rooms 的 Extron Control | 通过房间内集成的感应器触发 Microsoft Teams 会议的灯光、窗帘及其他视音频设备 |
| DMP 128 Plus AT | 支持 Dante 的 MS Teams 认证 12x8 ProDSP 数字矩阵处理器 |
| XPA U 1002 | 2x100 W 两通道功率放大器 |
| SM 26 | 带 6.5" 低音扩音器的 SpeedMount 双路表面安装式扬声器 |
| Cable Cubby 100 | 用于视音频连接和电源的电缆安装接线盒 |
系统安全
Extron 产品的设计更安全。我们的许多视音频切换、分配、处理和控制产品均已列入 DoDIN APL,并通过 JITC 认证,可用于政府安装环境和安全的机构中。
产品亮点
Extron 产品的设计更安全。我们的许多视音频切换、分配、处理和控制产品均已列入 DoDIN APL,并通过 JITC 认证,可用于政府安装环境和安全的机构中。
专业视音频服务
Extron 致力于确保每一个使用我们技术的 AV 系统均能正常运行,并完全满足设计规范和客户预期。您只需一个电话或一封电子邮件,即可获得由拥有数十年成功经验的系统设计师组成的 Extron 专家团队的支持。让客户完全满意是我们的终极目标。为此,我们提供业内最全面的系统设计协助、安装后调试服务和网络技术支持。
系统设计服务
设计协助是一项重要的持续服务,可确保您的 AV 系统根据您不断变化的需求进行优化。自项目初期开始,系统设计专家会协助您为系统选择合适的 Extron 产品,但服务远不止于此。无论何时您需要获得 AV 系统设计方面的帮助,您的设计专家都将与您保持紧密合作。拥有专业的系统设计师作为您视音频项目团队的一员,可大大优化项目进程,同时为现在和将来提供安心保障。
系统调试
我们的系统调试服务可在系统安装后提供全面的分析、测试和验证,以确保您的 AV 系统运行完全满足您的预期。我们的系统设计工程师通过对系统设置进行深入研究,为您优化数十个音频、视频和控制相关的设置。他们还将通过按下每个按键、检查每路连接及验证每个信号路径,对您的 AV 系统进行点对点的物理分析。
网络支持小组
我们的网络技术支持小组是一支由资深 AV 工程师汇聚而成的无与伦比的团队,他们专门从事企业 IT 网络管理。团队成员拥有 Cisco 及其它基础架构供应商的 CCIE 和 CCNP 认证,可随时为您提供从前期方案设计到安装后产品调试的全程协助,确保您的 AVoIP 系统部署尽如所期。
