Extron AV 系统助力西点军校电竞战队创造佳绩

凭借 Extron 视音频技术所带来的竞争优势，西点电竞战队成功迈入高校电竞领域的新高度。这本就是最强有力的证明，因为高校电竞正在世界上迅速崛起，并有望成为未来不同电竞形式（娱乐、高效及专业）的强有力基础。

美国西点军校的办学理念是：“塑造、教育、训练和激励学员，使其成为具备高尚品德，坚守陆军价值观，并准备为陆军和国家奉献终身的授衔军官。” 为践行这一理念，西点军校电竞项目得以设立，旨在为学员提供竞技体验，教导他们成为成熟的战略家，培养其在压力下做出正确决策的信心，促进团队协作，激发其求胜欲和追求卓越的动力以及坚韧不拔直至最终取胜的毅力。如今，约有 75 名学员加入到 7 支电竞战队中，先后参加了东部大学体育联盟的《守望先锋®》、《彩虹六号：围攻®》和《火箭联盟®》 的比赛，《使命召唤》大学联赛，《英雄联盟》大学联赛中《无畏契约》和《英雄联盟》的比赛，以及辛烷联盟中的《Apex 英雄》等赛事。这些战队常驻在一个电竞场馆内，该场馆也是 CAVE（计算机辅助虚拟环境）的一部分。CAVE 的建造旨在为西点军校的模拟中心提供支持。

解决方案

应用于西点电竞场馆的 Extron 视音频信号处理、切换、分配、控制及音频产品能够将所有游戏的视音频信号源无缝集成至一个多功能的集中式服务中心，从而为整个设施内的超低延迟分配以及通过互联网向 Twitch 等游戏平台流传输信号内容提供了更多选项。

在对电竞场馆的计算机、网络及视音频架构进行设计、安装和调试的过程中，西点电竞战队的成员通过与来自 Extron 等多个行业合作伙伴的 AV 及 IT 技术专家们并肩“作战”，收获了宝贵的技术知识和技能。与广大电竞爱好者不同的是，西点战队的选手不仅知道如何在比赛中取胜，更深入了解其电竞系统，乃至具体的零部件和电缆是如何部署及运行的。如此深厚的知识储备为他们在赛场上与其他学校战队竞争是赢得了更大的优势。

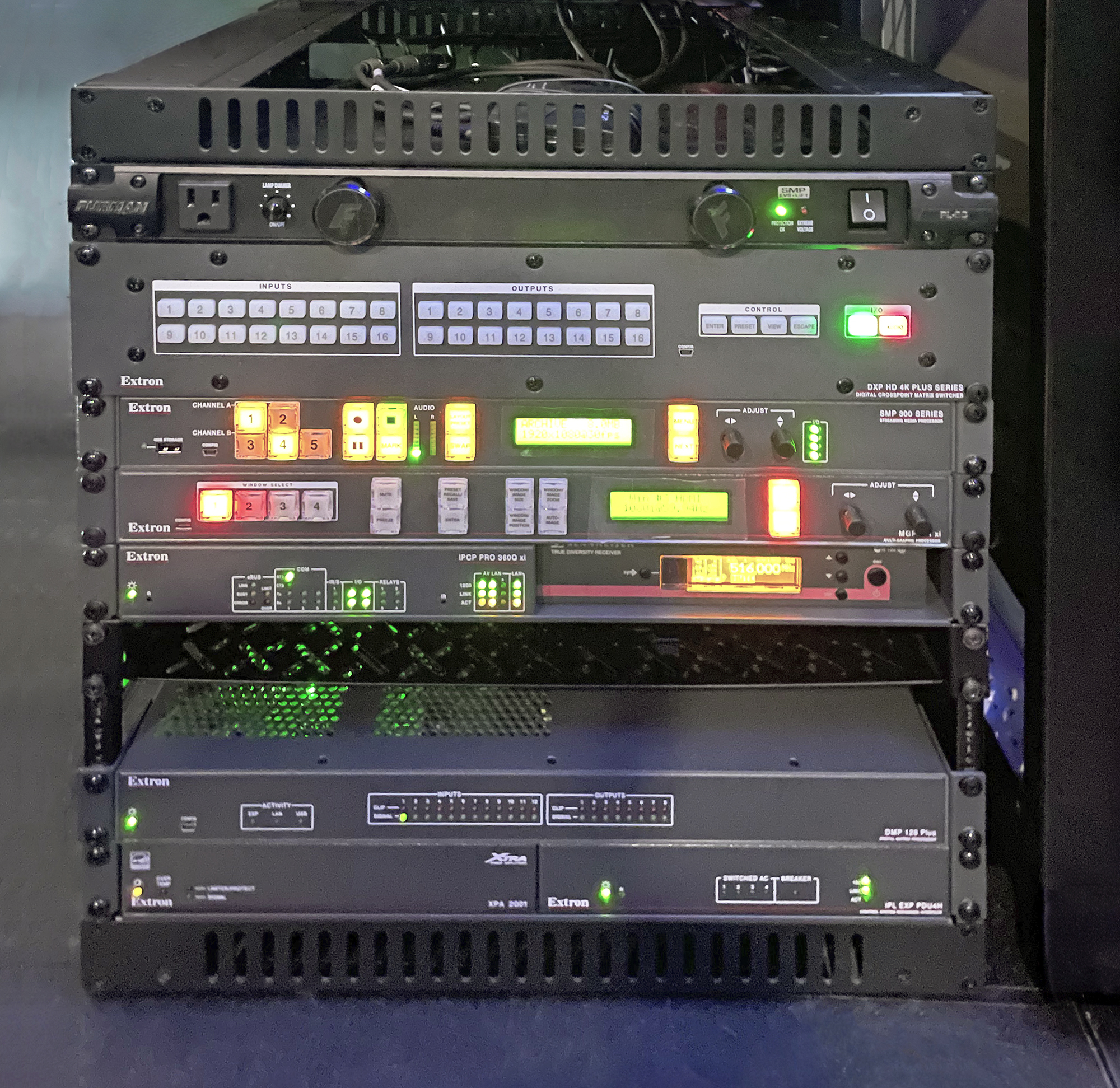

视音频中心机柜 – 强大功能深藏其中

切换及流传输。电竞 AV 系统的核心设备统一被安装在制作台下方的机柜内。16x16 的矩阵切换器 DXP PLUS 4K/60 可将视音频信号源路由至多个端点，包括室内的多台显示器，以及 MGP 641 xi 多窗口处理器和 SMP 352 双路记录流媒体处理器。MGP 设备可同屏显示多达 4 路信号源窗口，并支持动态或静态的背景和实时注解功能。这也为制作团队提供了更广阔的选择，来进一步优化为本地及线上观众呈现的节目内容的品质。SMP 设备可同时将多达两路视音频信号源流传输至互联网，以方便观众通过 Twitch 及其他游戏平台在线观看。以上两路媒体流可同时被记录并保存至内部或外部存储器中。

模拟中心和电竞场馆同位于 CAVE 内，亦配备单独的设备机柜。该机柜内安装的 16x16 DXP 矩阵切换器负责为模拟系统提供视音频信号路由。

西点军校总是竭尽所能为学员们提供卓越的学习体验，帮助他们成长为有品格的领导者，并成为出色的美国陆军少尉。

75 名学员参与了电竞场馆升级版 AV 系统的设计和安装工作。与 Extron 的项目合作，为其提供了沉浸式的先进技术培训环境。如此亲身实践的经历让他们对成就电竞系统的各种硬件和软件设备有了更深入的了解，更激发了其对电竞游戏的热情。

卓越的音效 电竞场馆的音频由 6 只 SM 26T 表面安装扬声器提供，并由 1 台 200W 的功率放大器 XPA^® 2001 为其提供驱动。游戏自带音频，解说员的逐场解说以及技术总监的公告均通过 DMP 128 Plus 音频 DSP 处理器进行混音和处理。该处理器可为 XPA 功放、超低音音箱以及 SMP 设备提供音频信号，以将其输出至场内观众区或流传输至互联网。来自场内有线及无线麦克风的音频亦可被拾取。

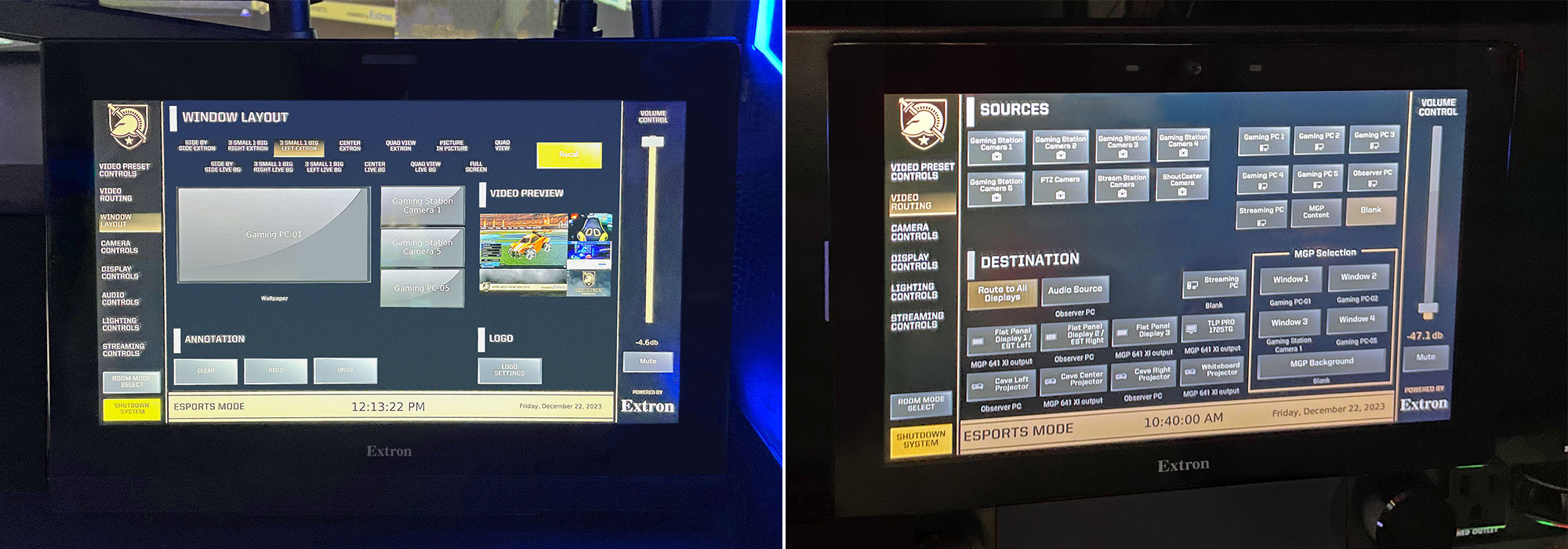

AV 系统控制。IPCP Pro 360Q xi 控制处理器可支持将 AV 系统设置为各种预设模式，并提供一个用户界面，以将 AV 信号内容路由至场内任一显示器。其也可通过 IPL EXP PDU4H 电源扩展接口控制场内灯光。制作间桌面的 17" TouchLink^® Pro 触摸屏为 AV 系统的主操作界面，比赛期间通常由技术总监来掌控。2 台 10" TouchLink Pro 触摸屏可用于场内部门模拟系统功能。它们既可被用作电竞 AV 控制的辅助用户界面，也可为模拟系统设置 AV 内容。Extron Control App 可让用户从场内任一位置对系统进行无线控制。它让 TouchLink Pro AV 控制界面可被置于任一可灵活移动的平板电脑上。

一个充满游戏工作站、制作间、PTZ 摄像机等各种 AV 信号源的场馆

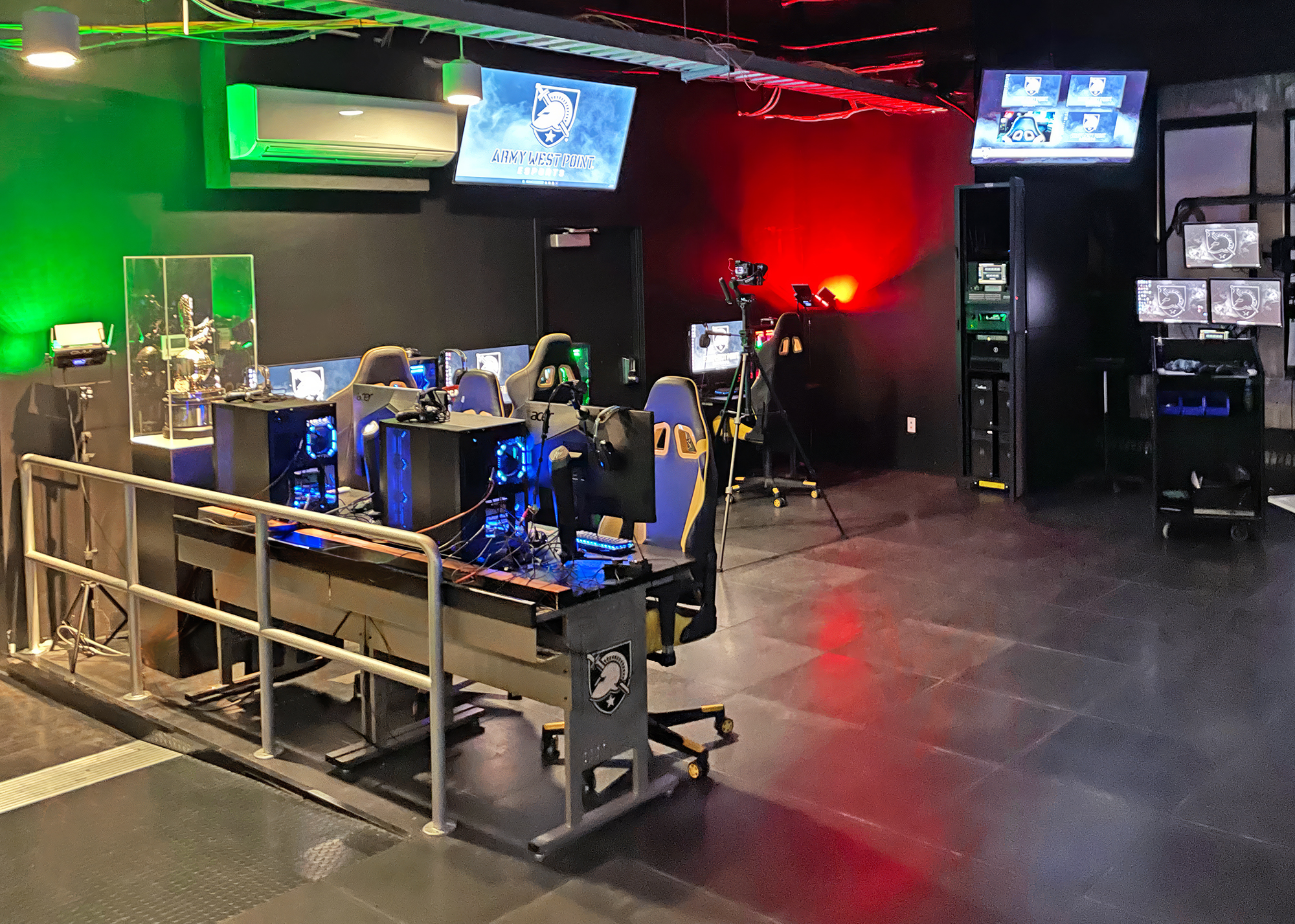

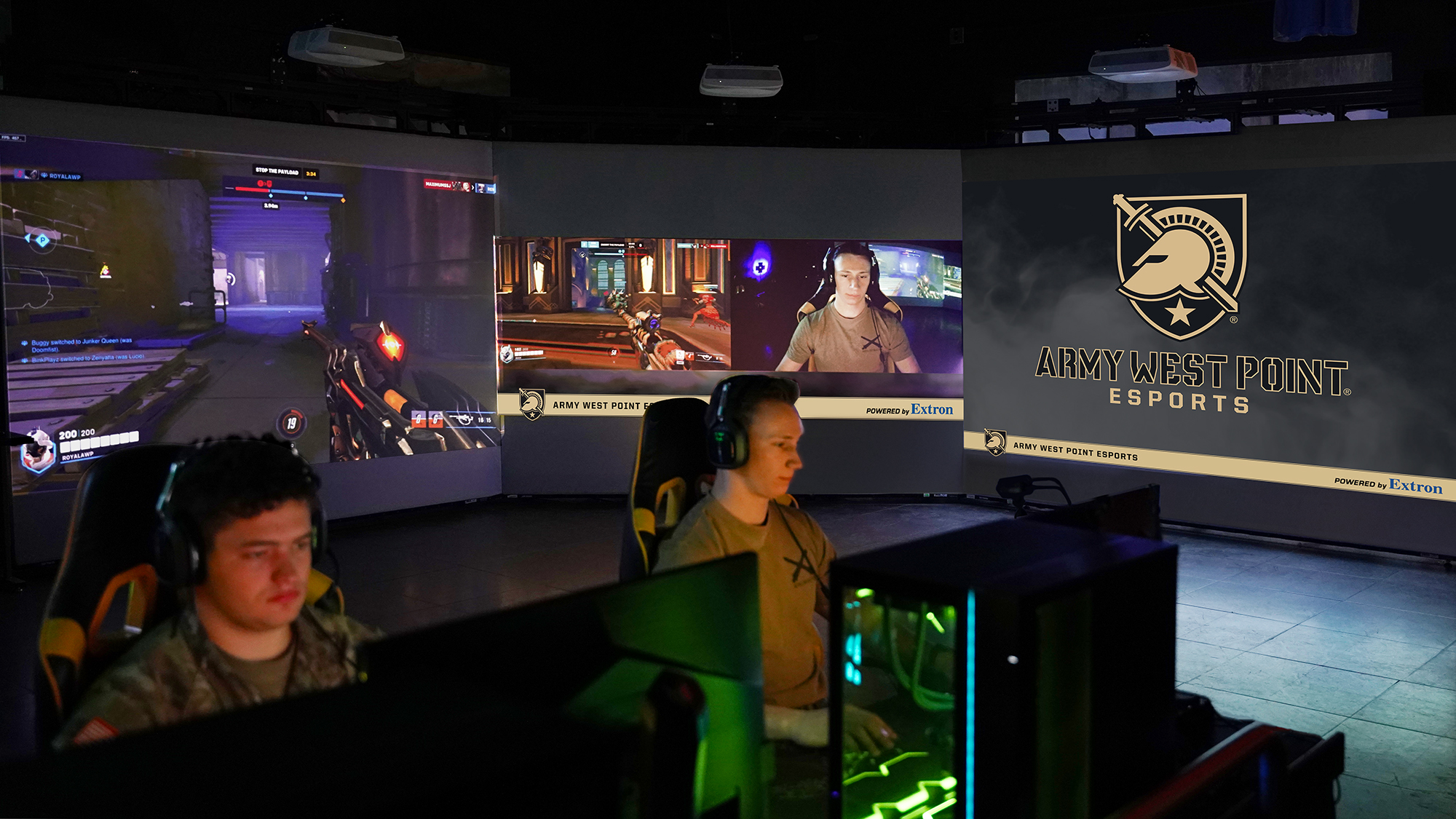

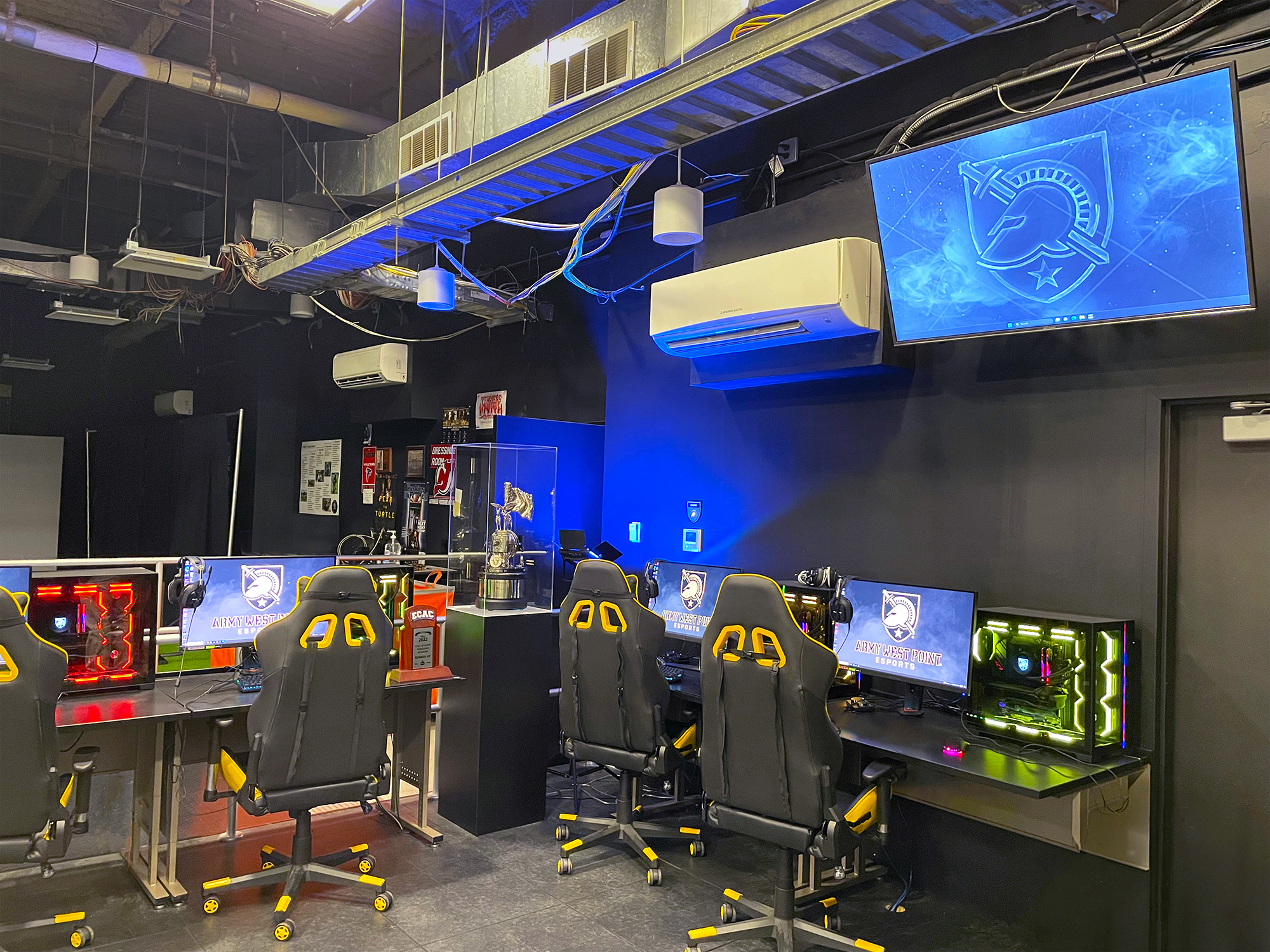

用于训练和锦标赛的游戏工作站。当前电竞场馆配备有 50 个训练工作站和 5 个比赛工作站。所有工作站均通过专属的以太网游戏虚拟局域网 (VLAN) 实现互联。5 个比赛工作站通过 HD Pro Plenum 系列 HDMI 电缆为 AV 系统提供游戏画面内容，以将其分发至场内各显示器，或通过西点军校的 Twitch^® 游戏频道进行线上直播。这个 Twitch 频道在比赛期间的浏览量高达 230 万次，有超过 18000 人观看。

每个比赛工作站都配备高性能的游戏 PC，以及游戏键盘、鼠标和带悬臂麦克风的 Dolby^® 环绕声耳机。这些 PC 通过 DisplayPort 与高刷新率的宽屏游戏显示器对接。各工作站配备的专业游戏混音放大器可供玩家之间进行内容语音交流，其支持手动或软件控制，能够根据不同游戏类型来优化游戏音频和语音之间的平衡及均衡。

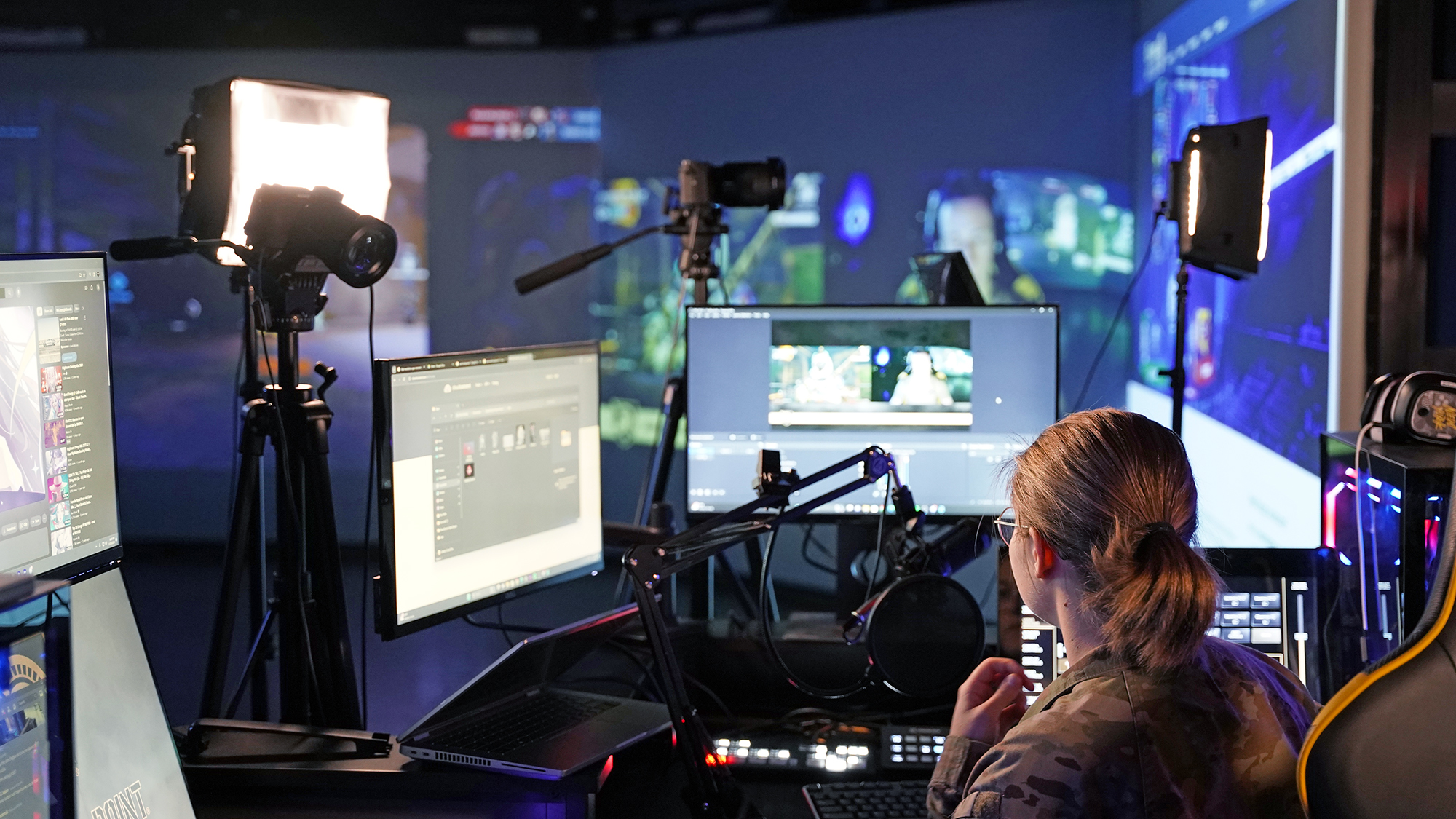

多角度视频采集。场内部署有 8 台摄像机，能够从不同角度采集视频动作。5 个比赛工作站的显示器上方均配备 1 台 POV（视点）摄像机，用于采集玩家的实时画面。另有 2 台 POV 摄像机部署在制作间和流媒体工作站，用于采集解说员在进行快速实况解说时的手势动作。由制作间控制的 PTZ 摄像机可采集整个场馆的画面。所有摄像机通过 HD Pro Plenum 系列 HDMI 电缆为 AV 系统提供 1080p 的视频信号。

演示：全方位部署投影幕及显示器

无论您身处场馆的哪个位置，都可享有获得中心视角，演示画面随处可见！

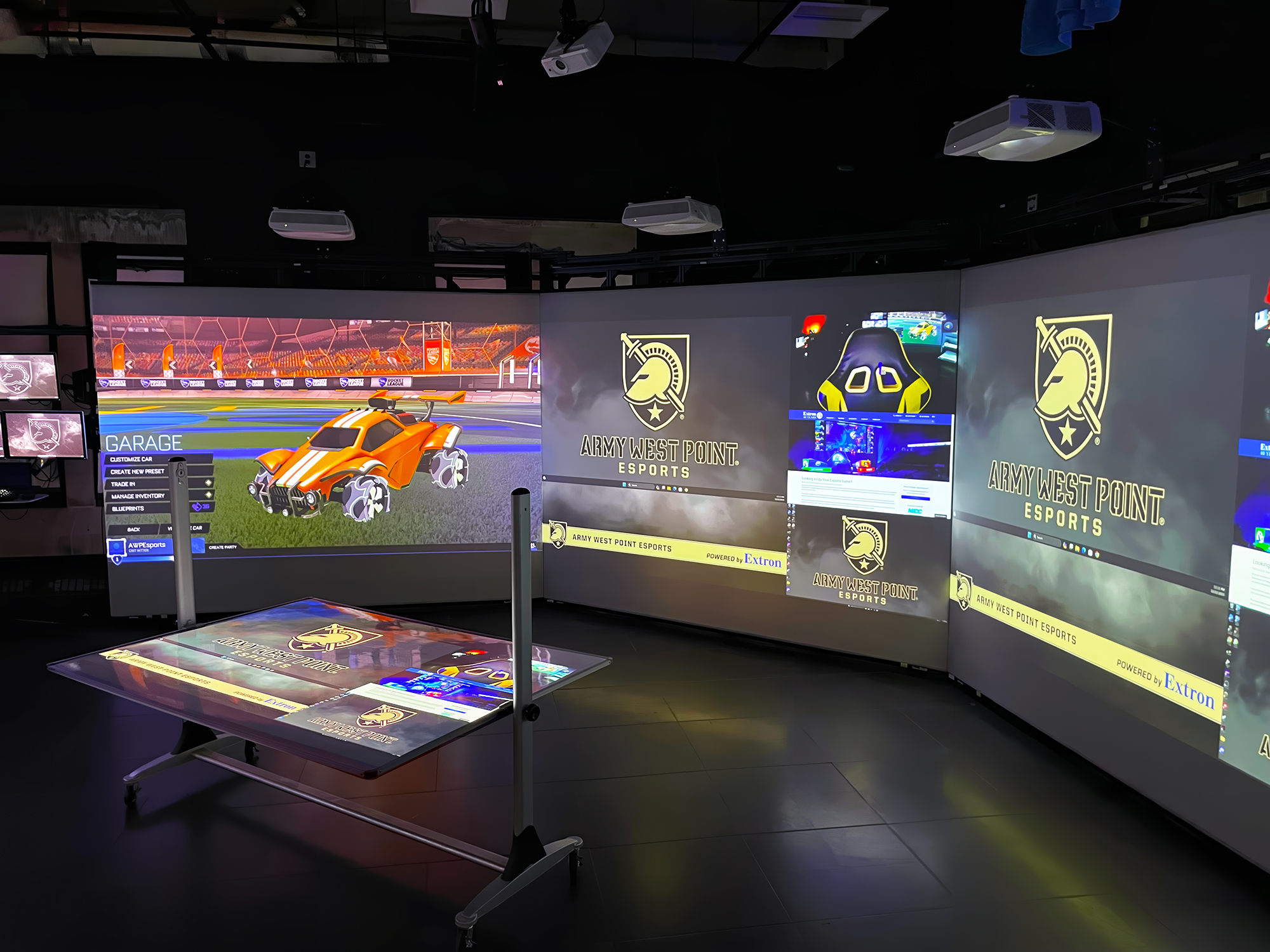

沉浸式演示区域。该区域部署有三块投影幕，呈梯形排列。移动式白板作为第四块投影幕，可支持对游戏操作进行标注。以上四块投影幕均由天花板吊装的激光投影机提供信号内容。投影机可接收来自 AV 系统内 DXP 矩阵切换器的 HDMI 视频信号，从而可演示场内任一信号源的视音频内容。同时，系统内的 MGP 多窗口处理器可支持在任一带有动态或静态背景的屏幕上同屏显示多达 4 路视频信号内容。

观众观赏区域。该区域的两台激光投影机可投射画面至两块大型投影幕，这里可容纳大量观众。与沉浸式展示区相同，AV 系统可支持灵活的切换和窗口布局功能，以展示场内任一信号源的视音频内容。

观察员显示器： 场内战略性地部署有 3 台 55" 墙面显示器，方便在场内走动的人们轻松观看到电竞画面。和其他观众显示器相同，这里的 3 台显示器也由 AV 系统的矩阵切换器通过 HDMI 电缆提供信号内容，并能够演示任一有效的音视频内容。

校方领导意识到电竞是培养学员的重要工具。其终极目标是成为全美顶尖的高校电竞团队之一，并赢得荣誉。

成果反馈

西点军校电竞战队是一个以学员为导向的竞技团队，提供小型团队管理、沟通、战略、批判性思维方面的经验。队员们成功树立了坚韧不拔且追求胜利的竞技精神。通过参与将 Extron 视音频系统集成至电竞场馆等此类实践项目，学员们也学到了如何高效、准确地完成工作。随着他们在军事生涯中不断进步，他们将成为最抢手的解决问题能手。

电竞战队和制作团队的学员们通过该电竞项目都收获了实践经验，并了解到专业 AV 系统在此类大型应用场景中可发挥的作用，以及设计考究的电竞 AV 系统能够给游戏竞技带来怎样的回报。而这些知识和经验亦能够在任务训练中心等最高级别的指挥单元和训练设施中发挥重要的作用。

Extron 视音频系统允许我们以各种组合方式将信号源路由至各端点，还可轻松通过 TLP 触摸屏或无线连接的平板电脑来进行系统管理，从而大大优化了系统价值。如今，选手和制作团队成员都拥有了动态视音频制作系统的实际应用技能。以上所积累的经验，让学员们掌握了如何在任务规划和简报环境中应用该技术的知识。

文中所有图片及西点军校电竞视频简介均由美国西点军校提供。

Bubba Gaeddert 的 rAVe 电竞秀视频由 THE rAVe Agency 提供。
