Extron DTP 系统和注解处理器成功助力加州消防精英培训

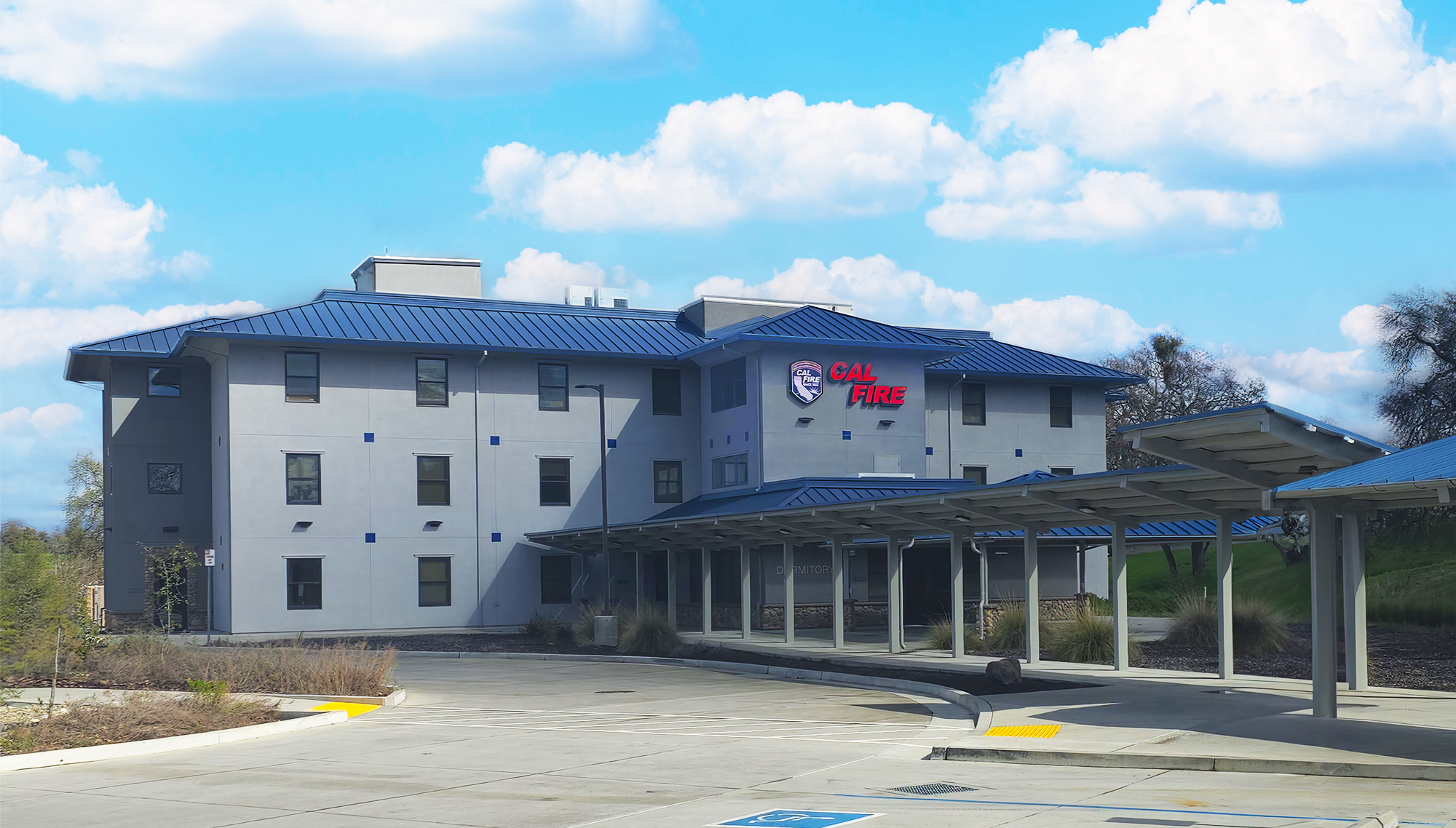

加州林业及消防局 (Cal FIRE) 在加州各地设有四个技术先进的培训中心， 用于全年开展消防和防火培训。Cal FIRE 最初的、规模最大的培训中心 (CFTC) 位于北加州 Ione 市附近 420 英亩的校区内， 它为消防员及其他相关人员提供有关防火、应急响应以及火灾执法领域的高级培训和专业指导。消防员在受训过程中将运用最新的技术、工具和设备，其中也包括视音频技术。

该训练基地包含核心及辅助学习区域，可提供技术设备的深度培训以及高度仿真的操作环境，以用于战备训练。消防员培训结合了模拟训练，同时配备了先进的技术和道具，包括焚烧建筑物和火灾实景。除各种规模的火灾外，该课程还涵盖了针对多种紧急情况的初步应对培训，包括社区和商业场所事故、高速公路事故、泥石流、山体滑坡及其他由人为因素或气象条件导致的突发事件。被录取的受训学员已在 Cal FIRE 工作，通常为工程师。

课堂教学全面涵盖灭火相关知识，从火灾类型和真火沙盘演练和深入学习，到化学方程式、液压和流体泵的计算。学员们在课堂上所学的知识，会在毕业返回驻地之前应用于火场实践，以积累经验

Extron 注解处理器让系统更加直观易用，使用户能够专注于创造力，而非复杂的操作。

项目挑战

这座始建于 1967 年的培训中心最近一次翻新是在 20 世纪 90 年代中期。该项目对内部进行了现代化改造，并增设了用于基础集成技术的专用管道系统。现有 AV 系统并非十分先进，但其性能和可靠性隐患已成为主要困扰因素。

本次改造不仅对内部进行了重新装修，还对 AV 系统进行了全面升级，显著提升了其技术性能并拓展了功能范围。CFTC 中心内设有五间大型教室、多个会议空间和两个礼堂。各房间均需配备独立的视音频演示系统。该系统应具备高性能的视音频切换功能、卓越的图像品质、高可靠的长距离完整信号传输以及用户友好的系统控制功能。解决方案还必须灵活可靠。该计划要求充分利用现有管道，但因电缆穿线空间受限，部分房间需穿墙以满足布线需求。

教官们对全新 AV 系统提出了具体要求。其中最重要的需求是能够在视频画面上添加标注。另一个需求是增强可视性，特别是在真火沙盘演练期间能够多角度呈现沙盘。

本项目有严格的产品供应和系统安装需求。其须在年内完工，集成工作与正在进行的培训课程同步开展，且不影响课程安排。

Cal FIRE 聘请了加州 Concord 的 AV Structural 公司，该公司为其部署了可支持实时注解和 AV 系统控制功能的 Extron DTP^® 系统解决方案。

解决方案

为满足天花板吊装的 Panasonic 投影系统、Samsung Pro 墙面显示器、其他信号源以及升级后 AV 系统的需求，项目组对相应结构进行了改造。他们为其部署了屏蔽双绞线电缆架构，以实现 AV 及控制信号在整个空间的分配。

Extron DTP 系统可为所有教室、礼堂及会议空间提供灵活的信号分配。空间配备的其他 Extron 产品还包括 4K/60 注解处理器、ShareLink^® Pro 无线网关和 10" TouchLink^® Pro 触摸屏。

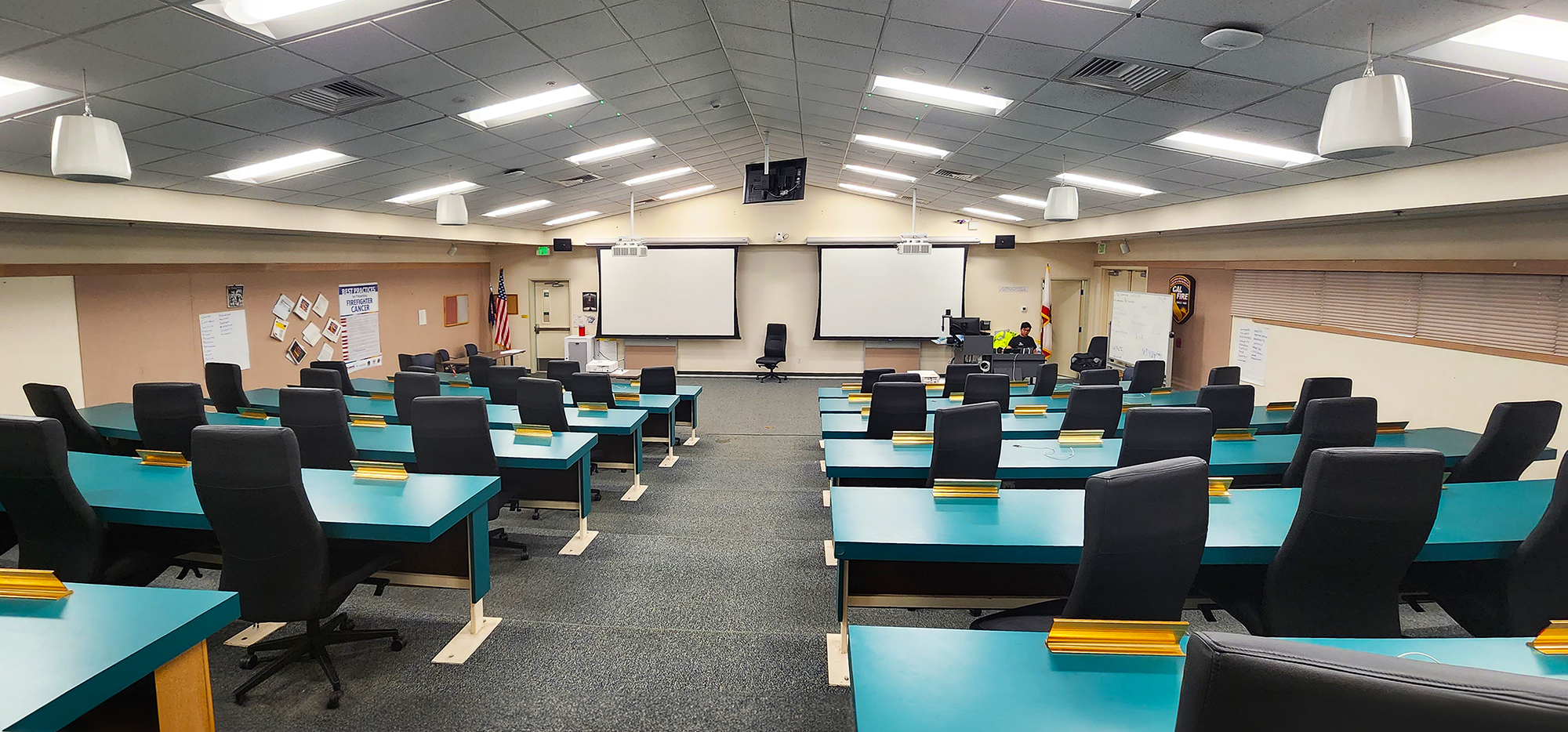

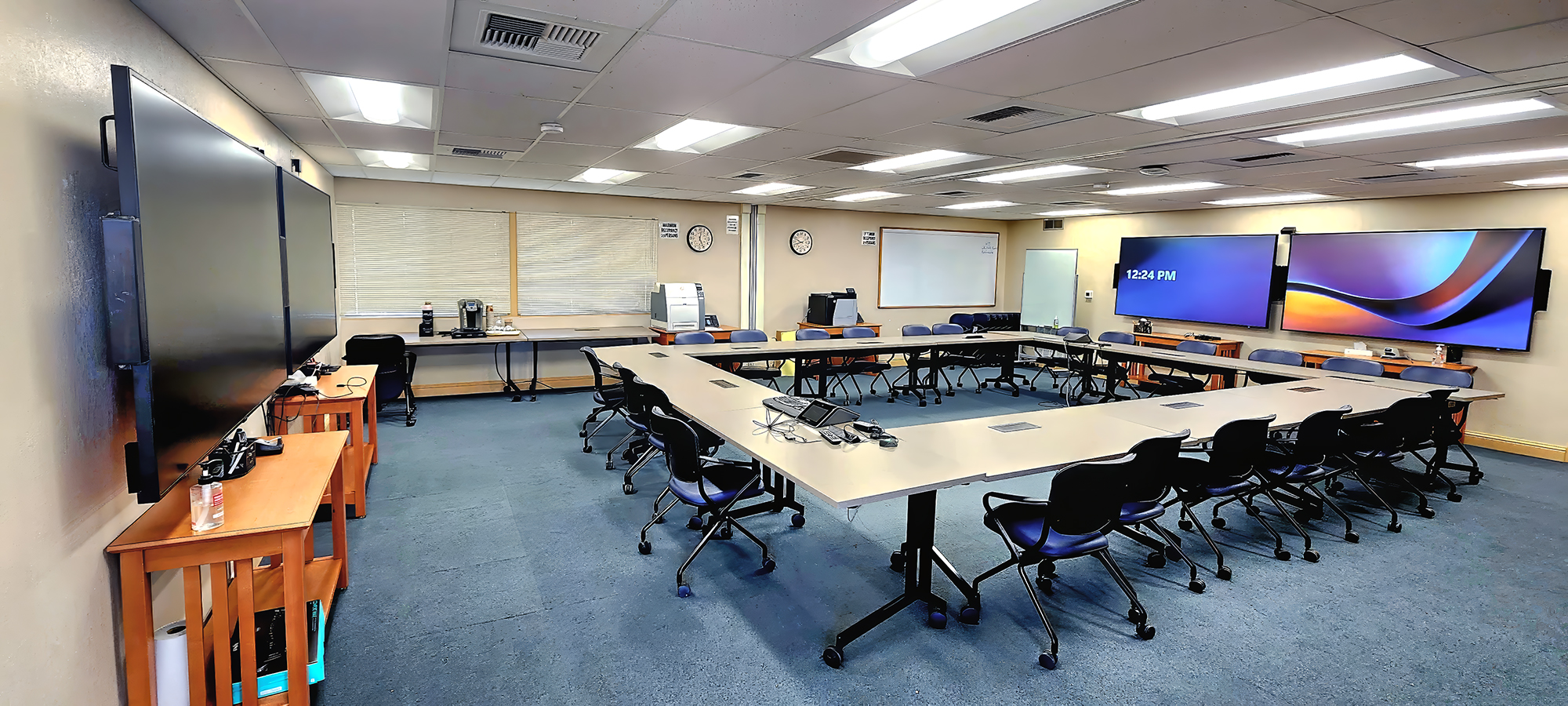

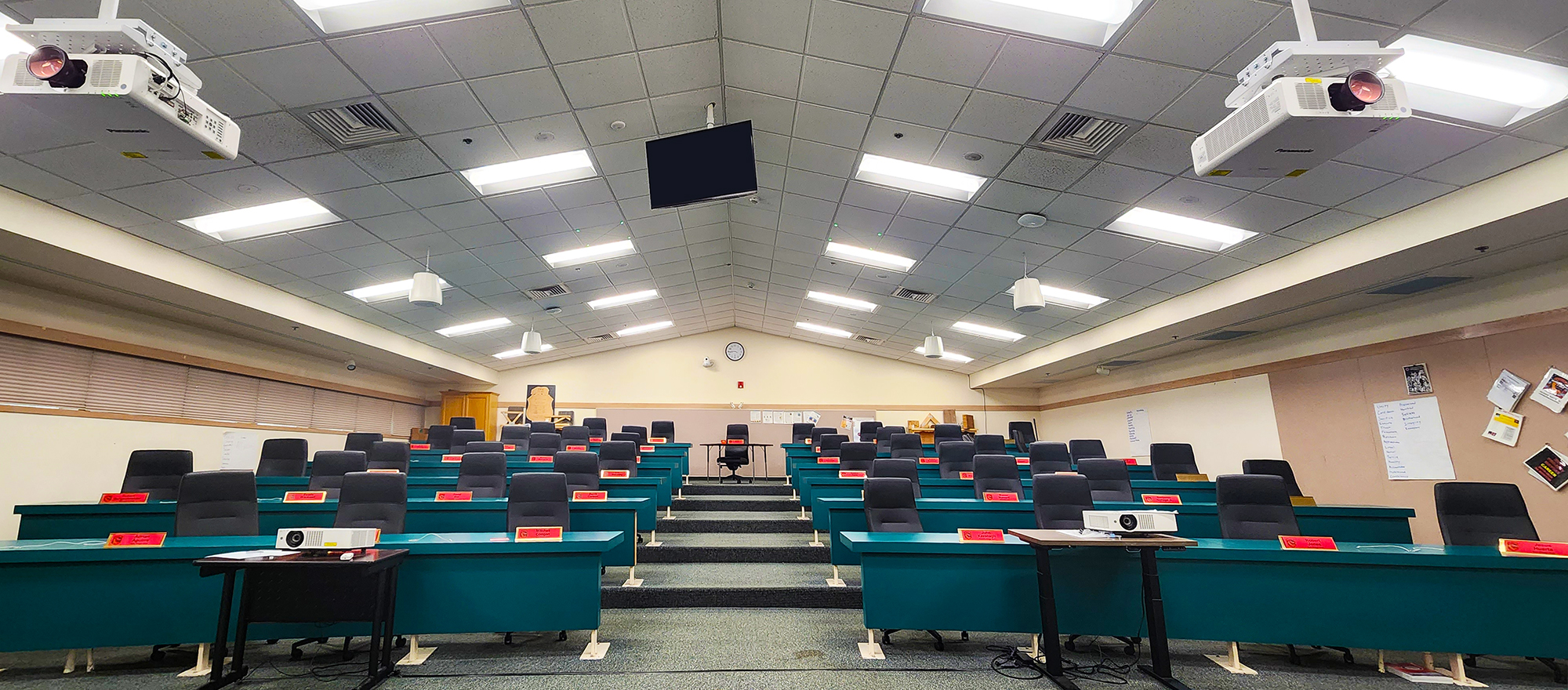

五间教室中有四间用于消防员培训，第五间则专门用于执法相关活动，如建筑规范检查及纵火案件调查。两间礼堂为可分离式设计，由中间的移动式隔断隔开。当隔断被移除后，两者将合二为一，形成一个可举办大型活动及仪式的场馆。每个礼堂都有 DTP 系统提供支持，它们也可作为一个整体系统来支持合并后的大型空间。Extron 隔断感应器可根据移动式隔断的位置自动配置 AV 系统。

由于该关键任务环境需保持在线状态，AV Structural 的工作人员只能通过错时分段的方式在各培训空间内开展工作，以最大限度地减少对任一教室的干扰及停用时间。

DTP 助力 Cal FIRE 传授驯服“野兽”的专业技能

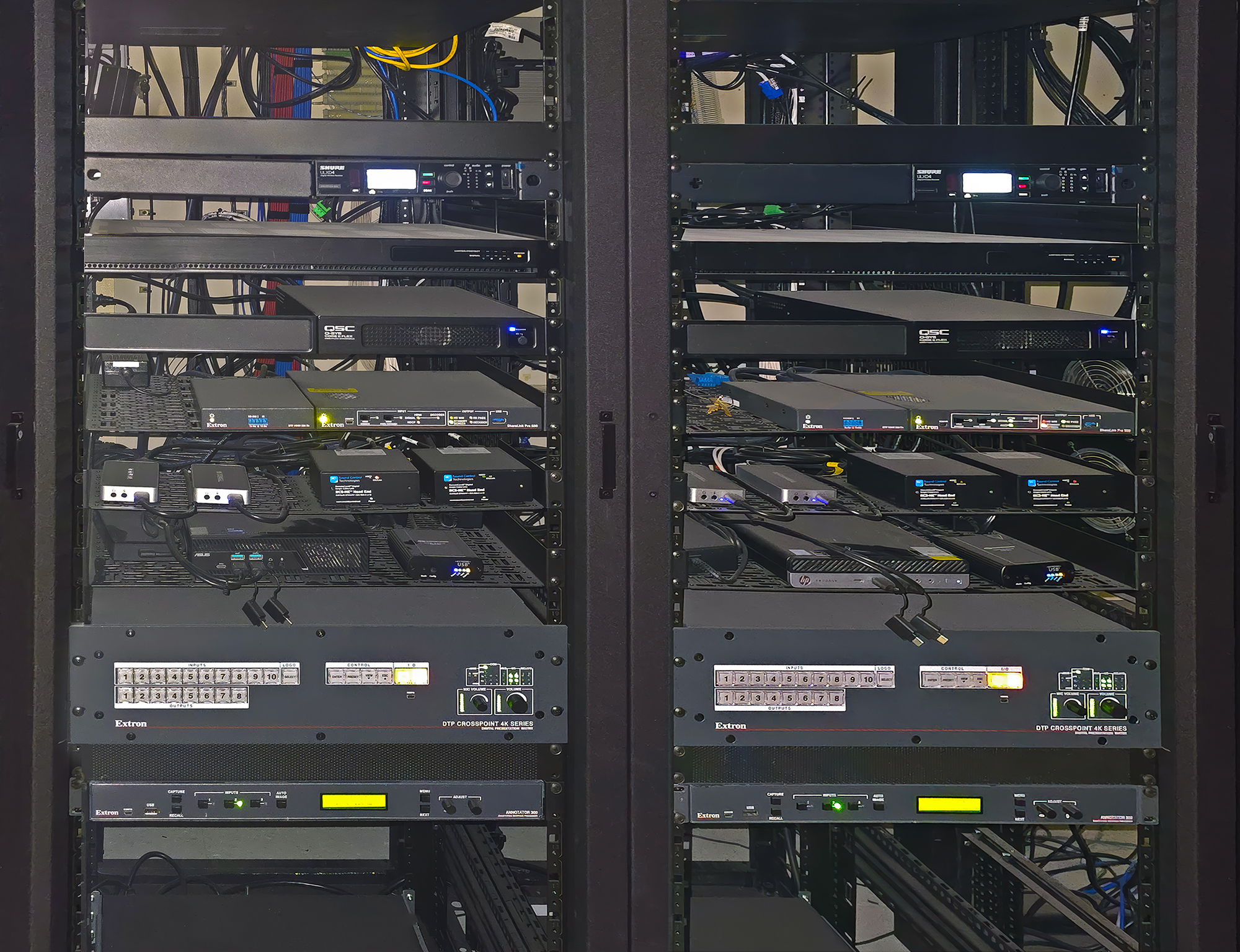

每个 AV 系统的核心是一台来自 Extron 的 8x6 4K 图像解析度转换演示矩阵切换器DTP CrossPoint^®。其被部署用于管理 AV 信号内容的分配，并通过 Extron Vector^™ 4K 技术对图像进行解析度转换，以匹配各显示器的原始分辨率。该矩阵切换器的 8 路输入可支持从计算机到有线和无线连接设备等各路信号源。AV 集成商所选用的 DTP CrossPoint 型号还集成了 100W、70V 的音频功率放大器，并内置控制处理器和 AV LAN 端口。将所有这些功能特性整合在一个机箱内，不仅简化了系统设计，降低了项目成本，还节省了中央设备间宝贵的机架空间。

DTP 发送器和接收器可在房间终端和矩阵切换器之间传输分辨率高达 4K 的 HDMI 视频信号。教官讲台或边柜内安装有 ShareLink Pro 无线网关和至少 1 台 DTP 发送器，其余发送器分布在室内不同位置。系统设计师根据功能及外形尺寸选用了多款发送器型号。集成 DTP 扩展功能的 Extron 4 路输入切换器可为连接的信号源设备提供可靠的信号传输。墙面安装的紧凑型发送器不仅支持 HDMI、控制及模拟音频信号传输，还具备自动输入选择功能，并可被隐蔽安装至狭小空间内。

所有显示器都搭配一台 DTP 接收器。该设备可接收 DTP 信号并将其转换为 HDMI 格式，并支持设备控制，同时确保信号的完整性。DTP CrossPoint 可通过双绞线电缆架构为接收器和 DTP 墙面板发送器供电，从而大大简化了系统集成。

讲台的 Extron 10" TouchLink^® Pro 触摸屏可与 DTP 矩阵切换器内置的控制处理器协同工作，实现便捷的系统控制。该触摸屏界面让教官能够轻松控制信号源选择、显示器和音频，并激活屏幕上的注解菜单。

Extron 注解处理器确保经验教训的有效汲取和运用

Cal FIRE 的教官通过 Extron Annotator 401 实时添加注解，以突出关键细节。这有助于他们深入研究如化学方程式、泵压计算和纵火分析等复杂的课题。教官可通过直观的在屏菜单，灵活运用触控、键盘及鼠标功能，对实时的视频或演示文稿轻松高效地添加注解。在屏菜单可设置为在任一显示器上显示。

教官可选择删除注解内容，或将其保存至处理器内存、Cal FIRE 的校园网或接入设备后面板 USB 端口的 U 盘。多数教官习惯将注解内容保存至 U 盘。

集成团队统一了注解图形用户界面的外观设计，方便在不同学习环境间轻松切换。

Extron Control Systems 提供的认证驱动程序和工具包，帮助我高效且高品质地完成了编程工作。

成果反馈

Cal FIRE 创建了自己的一站式培训中心，用于培训急救人员和其他消防专业人员。带注解功能的 Extron AV 系统的成功部署，极大地优化了 CFTC 的教学环境。无论教官还是学员，都对全新 DTP 系统的易用性和可靠性感到非常满意。与此同时，各房间统一设计的控制界面也确保了用户能够获得一致的操作体验。如今，教官可以更加专注于教学，而无需为技术问题分心。

升级改造后的 CFTC，通过集成 Extron DTP 系统以及注解和控制功能，为加州消防救援队伍的发展壮大，以及拯救生命技能的培养提供了有力支持。

CFTC 视频链接

https://www.fire.ca.gov/what-we-do/fire-protection/training-center

我们非常高兴能够中标 CFTC 的 AV 系统升级改造项目。由于当地的 AV 顾问公司已制定了投标规范，我们无法对设计方案进行大的调整。但由于指定供货商在产品供应方面遇到了问题，使我们得以推荐我们首选的 AV 设备制造商 - Extron。获得批准后，我们提交了新的交钥匙解决方案，该方案将替换除三间会议室外所有区域的系统组件。随后，我们采购了现成产品，并在所有教室和礼堂部署了以 Extron 为核心的先进 AV 系统。这些系统简直无懈可击！

文中图片由 AV Structural 提供.
