Extron AV 解决方案成功优化夏洛特中学全新体育场馆运动体验

Extron 的产品放心使用就好， 我从不担心其运行过程中会出任何状况。凭借我在视音频行业多年的从业经验， Extron 品质始终如一。当您购买其产品时，您就能明确知晓您能实现什么，以及毋庸置疑、无与伦比的客户支持。

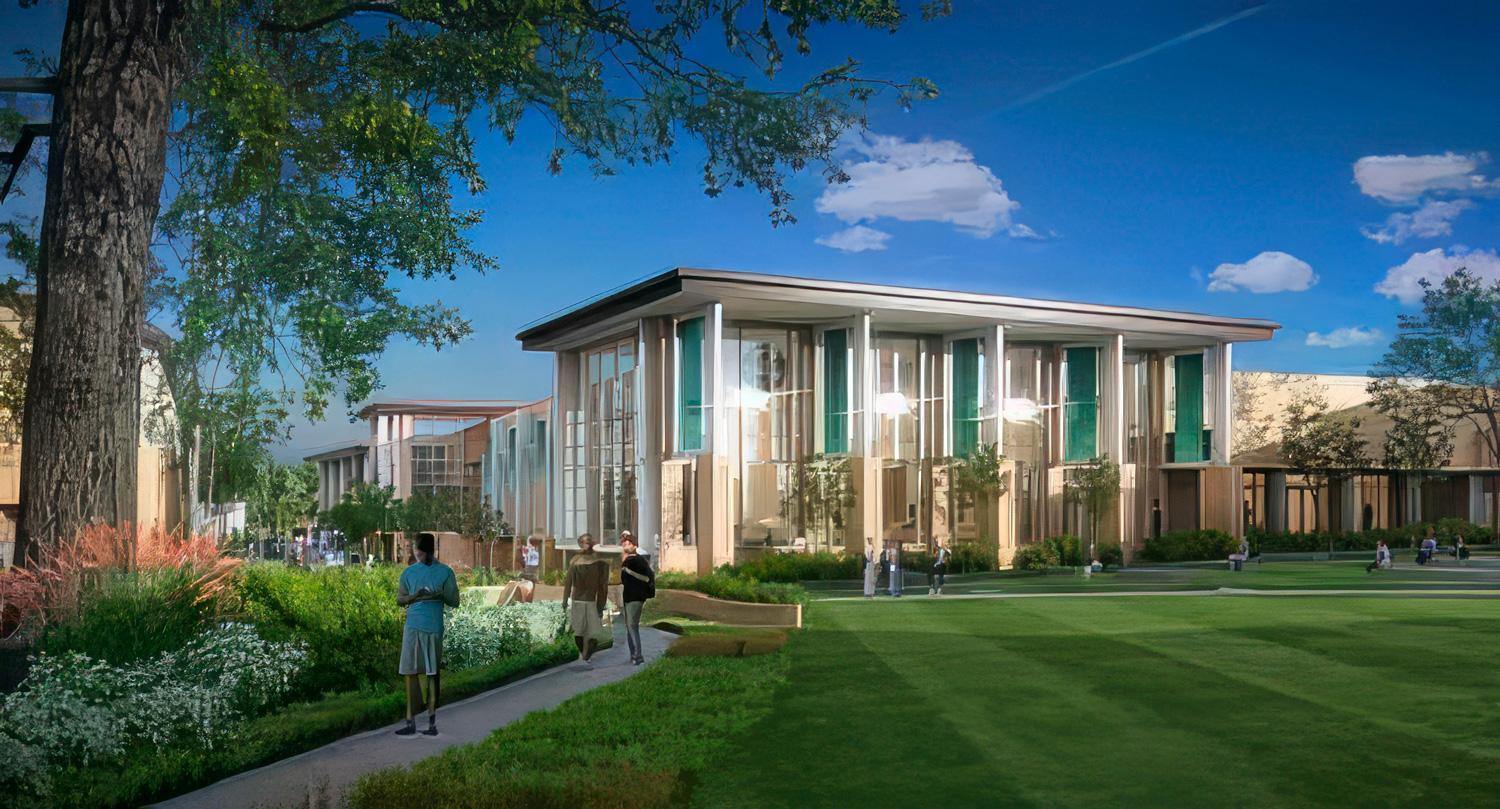

夏洛特中学是位于美国北卡罗来纳州夏洛特市的一所顶级私校。学校创建于 1941 年，从起初的 18 名学生发展至今，两校区共有在校生 1,728 名，兼职工 328 人。除 5-8 年级的中学生就读于 Bissell 校区之外， 其他低年级 (PK-4) 和高年级 (9-12) 学生均在 Cannon 主校区上课。近期，为配合学校体育项目的发展 - 85% 的 7-12 年级学生，每人平均至少参加一项校际团队的比赛，Cannon 校区新建了 Klein 水上运动中心和 Harris 体育馆。

Klein 水上运动中心为中学及校际游泳代表队提供热身和比赛池， 并配备座位充足的观众席，以支持大型游泳赛事及社区活动。Harris 体育馆可承办排球、篮球和摔跤等竞技项目的赛事。主场馆观众席可容纳超过 1000 人，是专为优质赛事体验量身打造的比赛场馆，也是大型集会及社区活动的理想场馆。这里还设有举重训练馆、摔跤运动馆、行政办公室、特许柜台及接待区。

通过集成投影机、平板显示器、拼接墙、数字标牌以及优质音响系统等一些列领先的音视频设备，令水上运动中心及体育馆内的每个角落都能够享受到卓越的视听体验。来自温斯顿-塞勒姆的专业 AV 集成商 ClarkPowell 与校方技术服务和运营经理 Ryan Knick 合作，为两大场馆设计并安装了 AV 系统。由于学校两校区的教学空间已大面积采用基于 Extron 产品的 AV 系统。同时，Ryan Knick 作为从业多年的资深 AV 专家，也指定 Extron 切换、分配、控制和音频设备为项目首选。

项目挑战

lein 和 Harris 两大场馆建在全新的大楼内。这使得项目团队需从头设计部署可完全满足楼内各空间 (如：体育馆、举重室、摔跤运动馆、水上运动中心、员工办公室及会议室等) 应用需求及体验感的 AV 系统。为简化系统操作及维护，楼内所有 AV 系统均采用相似的布线架构，并配备同品牌及型号的 AV 设备。为简化系统操作及维护，楼内所有 AV 系统均采用相似的布线架构，并配备同品牌及型号的 AV 设备。

解决方案

大堂视音频演示

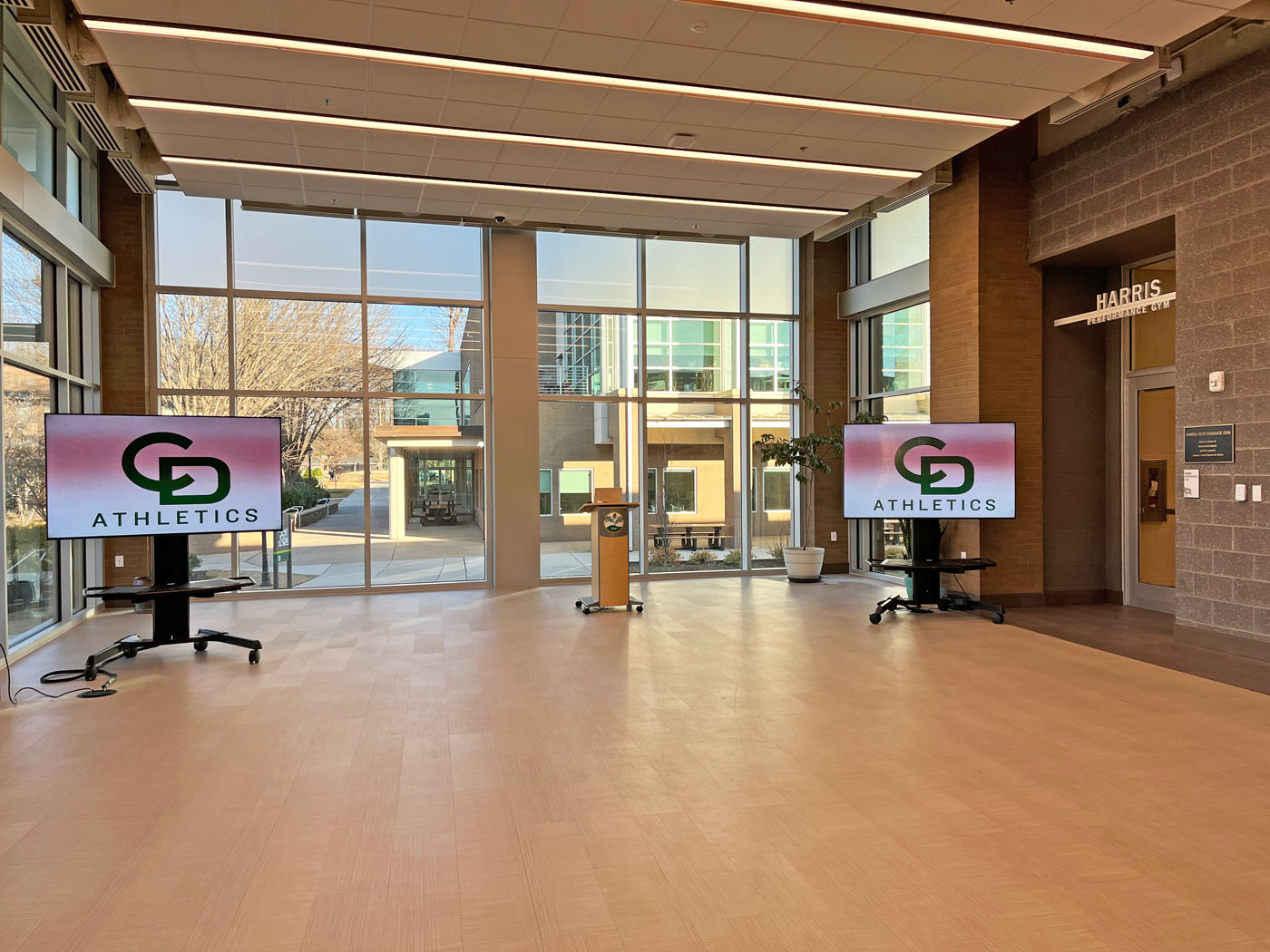

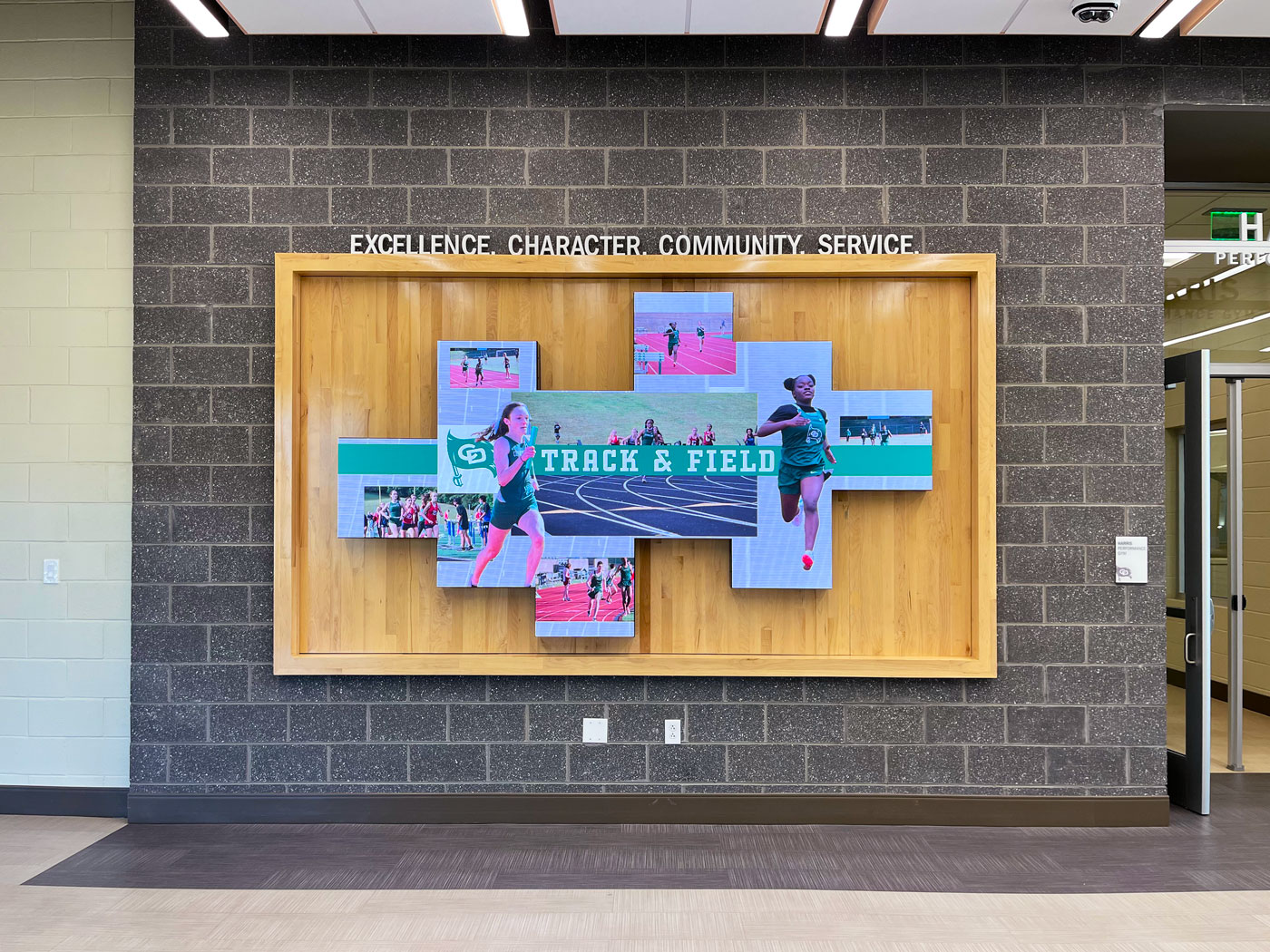

大堂通过两台 75" 移动式平板显示器及视频拼接墙播放数字标牌信息及重点赛事视频。驻守在这里的主持人及活动组织者可使用手持、领夹以及鹅颈式无线麦克风播报相关资讯。Extron XPA® 100 W 功放负责为这里的三只表面安装扬声器提供驱动，确保将清晰的语音及节目音频传达给在场的每一位来宾。DTP® CrossPoint® 84 4K 8x4 矩阵切换器可在大堂多路信号源 (包括：PC、数字标牌播放器以及用于无线共享移动设备内容的 ShareLink®Pro 500) 之间进行选择。AV 系统可由运行 Extron Control 应用程序的流动 Apple iPad® 进行控制。用户使用的操作界面可通过 Extron GUI Designer 软件创建。iPad 通过大堂 Wi-Fi 可无线连接至体育馆机柜内的控制处理器。

集成大型投影幕和顶尖音响系统的
专业竞技体育馆

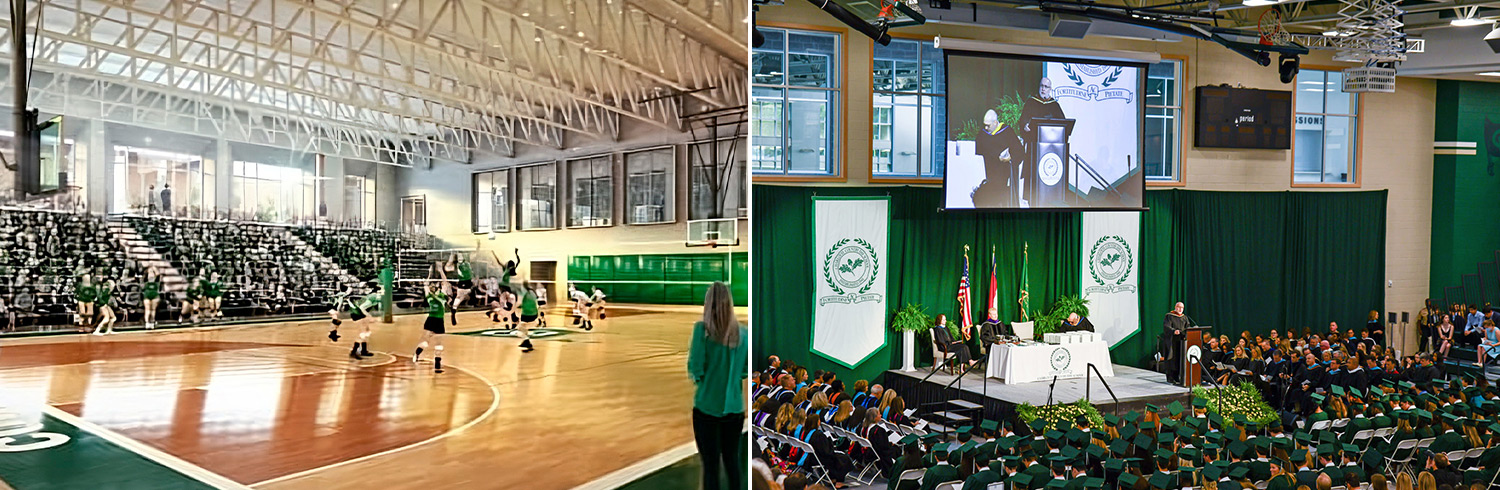

Harris 体育馆是专业级竞技场馆，设有多个用于不同体育项目的专业竞技及训练场地。看台区可容纳超过 1,000 名观众。高品质的视频投影及音响系统可为场内的体育迷们带来沉浸式的观赛体验。这里也用于举办学校集会、毕业典礼、音乐戏剧演出及社区集会等大型活动。

场内 AV 系统依据空间规模进行扩展。两台激光投影机分别朝向正前方及侧墙的 226" 大型投影幕。音响系统由音频 DSP、多台高功率放大器及遍布整个空间的 14 只音乐会级扬声器构成，确保传输高品质的有线/无线麦克风语音及节目音频给场内观众。

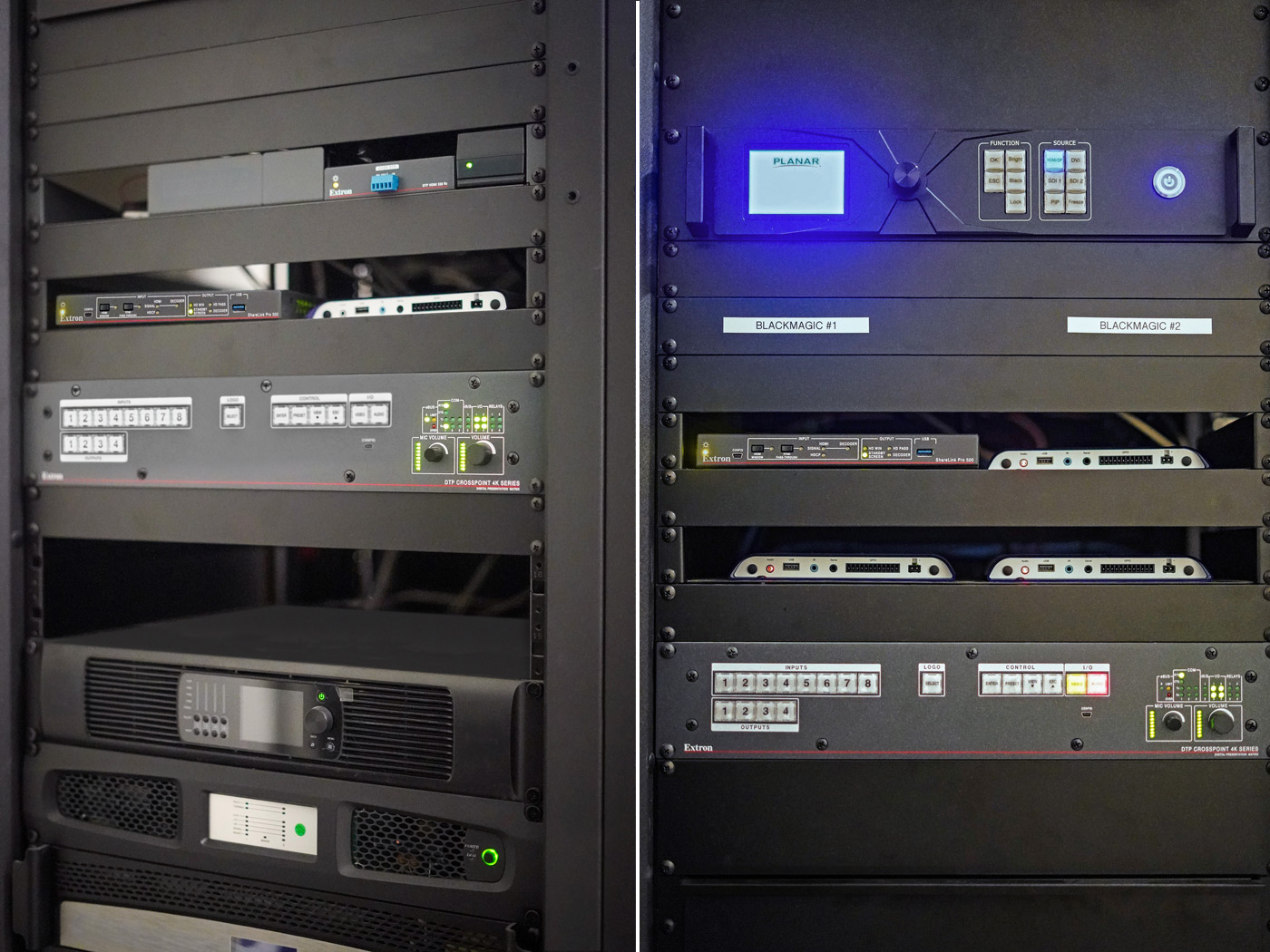

Extron 设备负责场内所有 AV 信号的分配及控制。集成 IPCP Pro AV 控制处理器的 DTP CrossPoint 84 4K 矩阵切换器是整个系统的核心。它通过与 DTP® 发送器和接收器协同工作，可对接室内的有线信号源，及通过 ShareLink Pro 500 共享的无线信号源，并将其解析度转换输出至投影机。

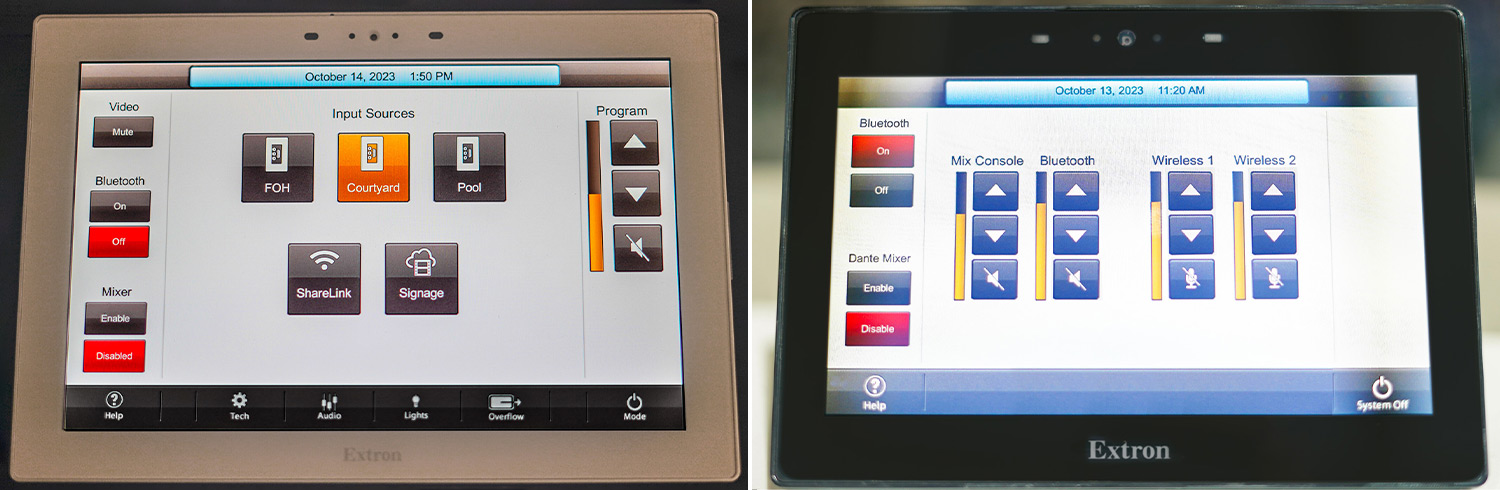

视音频控制处理器不仅可控制场内及大堂所有的 AV 设备，还可控制室内灯光，以及投影机/投影幕的升降。用户通过墙面的 10" TouchLink Pro 触摸屏，或运行 Extron Control 应用程序的流动 iPad 控制 AV 系统。

我们的终极目标是实现校内所有 AV 用户界面外观及操作体验的一致性。我们采用相同的 TouchLink 基础模板，并根据不同应用需求，对其进行微调。我们与集成商合作完成了本项目的控制界面配置。通过 Extron 的照明系统驱动程序，我们能够在触摸屏上实现对 Harris 体育馆内的灯光进行调节。

体能训练中心 – 用于教学及励志视频演示的 AV 系统
将运动表现与运动医学项目相结合，将综合型训练融入 36 JV 及校际运动团队的运动体验。

占地 5,500 平方英尺，设施先进的体能训练中心位于 Harris 体育馆的地下楼层，内设有 18 个配备专业级力量训练设备的站点。同时还有草坪及开放式区域，用于强化训练、健身球以及核心训练。

这里的 AV 系统可演示相关训练的实时视频指导，以及高能励志的多媒体节目，让运动员全身心投入到日常训练中。

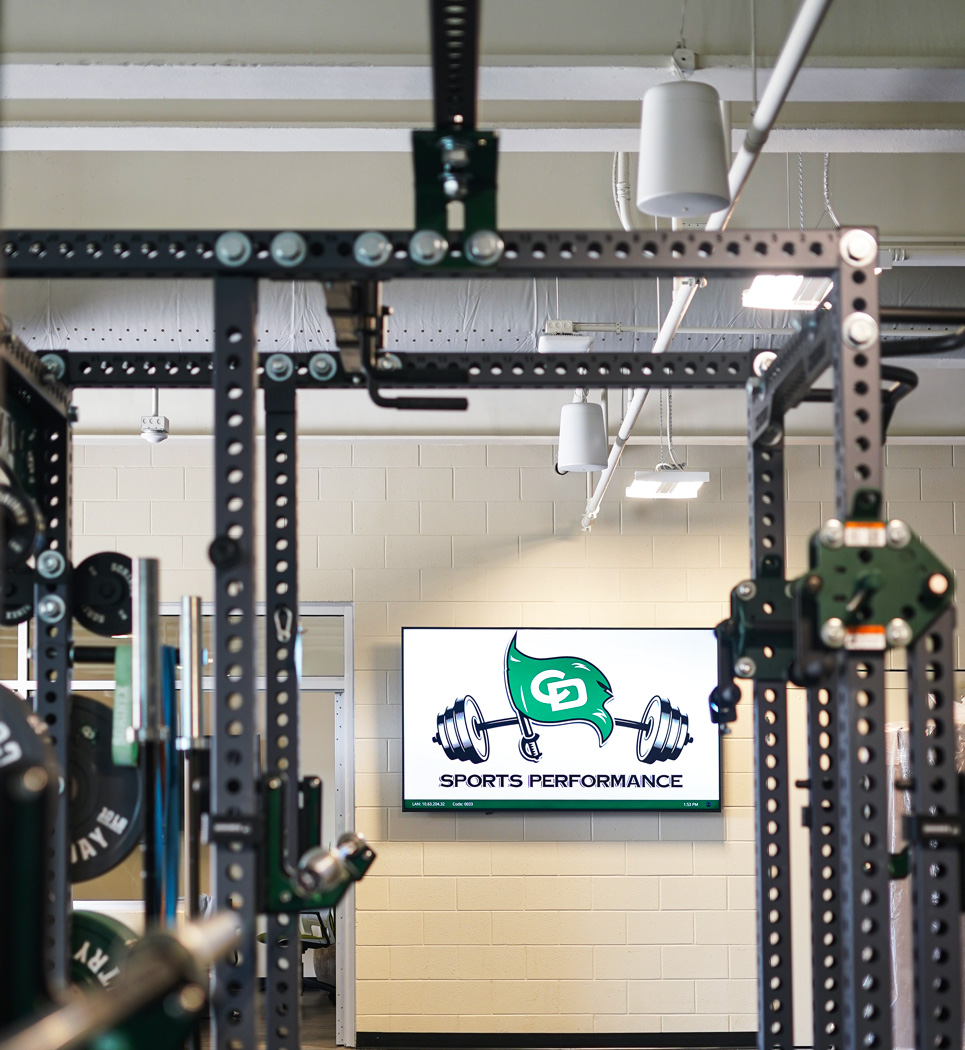

举重训练馆 墙面的 85" 平板显示器用于播放教学及励志视频。音频方面，18 只 SF 26PT SoundField® 悬垂式扬声器分布在各训练站顶部的天花板，2 只耐候型扬声器用于室外广播。这里的扬声器也由 XPA 100W 功率放大器提供驱动。音频系统可接受来自多路信号源 (包括无线麦克风和蓝牙) 的内容，允许教练在集体训练时，或人们自己进行休闲锻炼时，使用智能手机免提播放喜欢的音乐。

DTP CrossPoint 84 4K 矩阵切换器可选择并解析度转换通过 HDMI 或 DTP 屏蔽双绞线传输的各路信号源， 包括教练办公室的笔记本电脑、数字标牌显示器， 以及通过 ShareLink Pro 500 无线共享的移动设备信号。用户点击 iPad 上 Extron Control 用户界面的按键可进行信号源选择。

摔跤运动馆 与楼内其他 AV 系统相同，集成 IPCP Pro AV 控制处理器的 DTP CrossPoint 84 4K 矩阵交换器作为系统核心，与 DTP 发送器和接收器协同工作。系统内所有设备均为双份配置，使房间在保持物理空间不变的同时可被“一分为二”。切换器可处理笔记本电脑的视音频内容。这些笔记本电脑可通过房间左前、右前或后方的 HDMI 端口接入系统。2 台 ShareLink Pro 500 可接受来自移动设备的有线及无线信号。切换器负责传输视音频内容至面向 137" 屏幕的 2 台激光投影机。音频通过房间左右两侧的两组 (各 9只) SF26 PT 悬垂扬声器输出至房间的每个角落。扬声器由 2 台 XPA 100W 功放提供驱动。与举重馆类似，音频信号源包含无线麦克风及蓝牙。

用户通过房间左右两侧墙面 (与笔记本电脑接插的 HDMI 端口相邻) 的 2 台 10" TouchLink Pro 触摸屏控制 AV 系统。与其他场馆相同，用户也可通过运行 Extron control 应用程序的移动 iPad 无线控制 AV 系统。

举重训练馆的显示器用于显示日程安排及常规训练视频演示。而在运动馆，我们低年级的体育老师通过视频向 Pre-K 至 4 年级的学生演示常规练习以及如何进行团体运动。这些年级的孩子是视觉型学习者，视频可帮助其更好地掌握课程内容。

Klein 水上运动中心高性能的音响系统

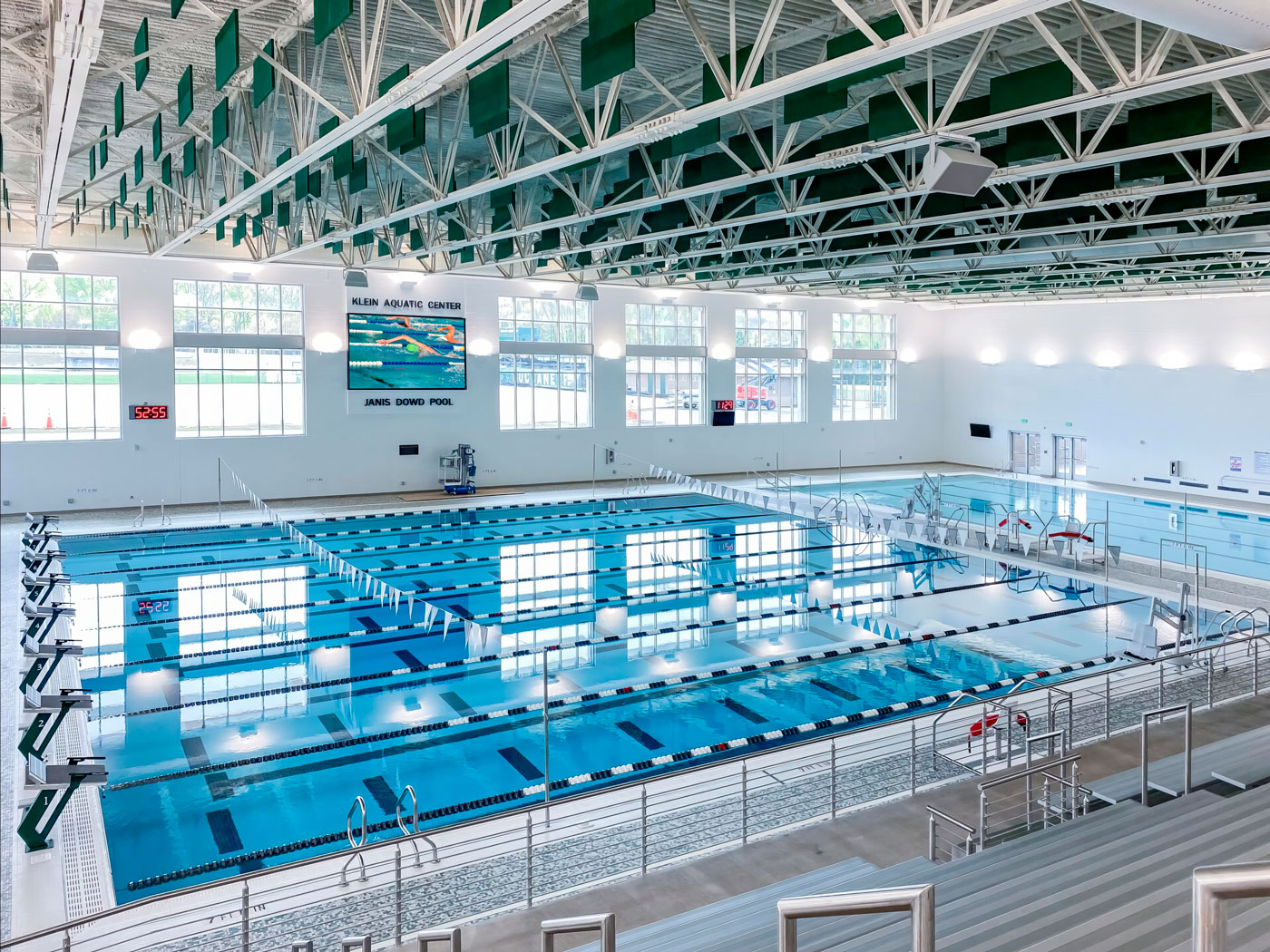

水上运动中心设有 8 赛道和 5 赛道的 25 码比赛和热身池各一个。两者皆支持所有级别的水上运动项目。这里充足的观众席位，使其可承办大型游泳赛事。

全新 AV 系统在优化视频记分牌功能的同时，也着力于为极具挑战的声学环境提供清晰的音质。该系统采用音频 DSP 和专业级调音台来定制声音效果，并采用 700 至 2100W 的高功率放大器来驱动分布在泳池边，游泳运动员长凳以及观众席等多个区域的高功率、耐候型表面安装扬声器。有线和无线麦克风允许播音员和教练向场内运动员及观众传达信息。

Extron IPCP Pro 255Q xi 控制处理器可执行用户通过 7" TouchLink Pro 725T 触摸屏发出的指令控制音频设备。该触摸屏与音频混音器，以及播音员使用的鹅颈麦克风安置在同一个防水空间内。

集成 AV 系统的会议室支持体育总监及教练员会议

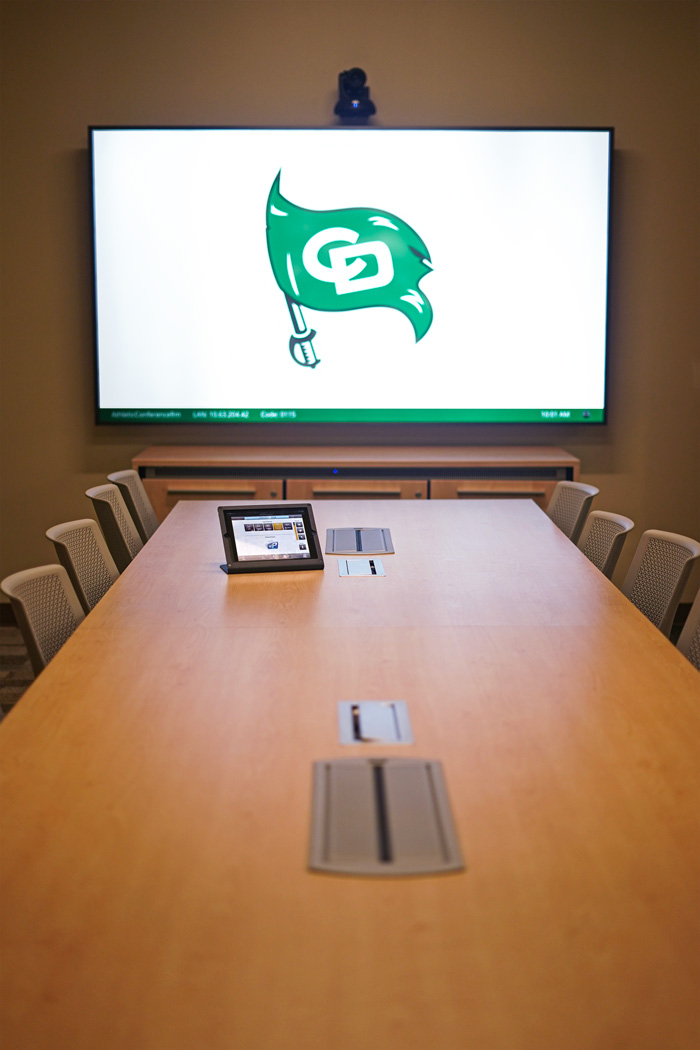

体育总监及教练员办公室位于 Klein 和 Harris 两大场馆楼上。这里设有接待区和 12 人会议室。会议室功能强大的 AV 系统可支持内容演示及视频会议。

与其他 AV 系统相似，会议室采用基于 DTP2 CrossPoint 82 8x2 图像解析度转换演示矩阵切换器，和 DTP 发送器/接收器的系统架构。AV 信号源包含多达 2 路用于笔记本电脑的 HDMI 有线连接，可通过会议桌两端的 Cable Cubby® 1202 电缆安装接线盒与系统对接。ShareLink Pro 500 允许使用移动设备的与会者通过 Wi-Fi 共享内容。蓝光播放器也是信号源之一。

98" 平板显示器位于房间正前方。6 只 SF 26CT SoundField 天花板扬声器由矩阵切换器内置的 100W 功放驱动，进而将高品质的音频清晰地传达给会议桌周围的每个人。视频会议方面，显示器上方的 PTZ 摄像机用于采集场内与会者的画面，会议桌上方的天花板麦克风则用于拾取其语音内容。录音工具也包含在系统内。

用户可通过 iPad 控制 AV 系统。当 iPad 通过无线与矩阵切换器集成的控制处理器对接时，可实现对所有 AV 系统的直观操作及控制。

成果反馈

夏洛特中学很早就意识到 AV 系统在日常教学工作中的价值所在， 从而在两个校区实施大面积的系统部署。如今，几乎所有教室及实验室均配备了交互式平板显示器，集成了 Extron 切换、分配、放大及控制设备。

毫无疑问，AV 系统在 Klein 水上运动中心及 Harris 体育馆的各项赛事活动中所发挥的作用是不容小觑的。它不仅是日常教学的重要工具，更是大型集会活动中不可或缺的重要“角色”。例如，当体育馆举行毕业典礼时，家长们可分别在场内看台、大堂屏幕以及校园网站上观看这一盛典。您可点击网页右侧的特色视频链接观看 2022 年毕业典礼的视频剪辑。Ryan Knick 负责音频，他的两个同事负责摄像及灯光。观众对于制作团队辛勤制作出的如此精美的视频节目给予极大的赞赏。

Ryan 表示，现场制作是他工作中最大的挑战之一， 但同等重要的是保障校内所有 AV 系统日复一日地可靠运行。Klein 水上中心及 Harris 体育馆系统的成功部署也意味着学校分校分四期进行的 AV 系统升级项目的圆满竣工。Ryan 相信，全新安装的 Extron AV 设备将持续为全校师生提供高品质、高可靠的服务。

理想的状态是每 5 年进行一次视音频系统升级。但实际更新周期经常被延长至 6 年、7 年或 8 年。因为 Extron 设备超级稳定，其正常运行时间超过了 95%。我甚至不记得曾更换过 Extron 的放大器。我们使用的 Extron 电源也都已连续工作了 12 年。
